三相LCL并网逆变器—滤波器参数设置

        通过第一篇文章对滤波器的分析，LCL滤波器具有具有良好的高频衰减特性，能够很好的抑制并网电流的谐波，提升并网的电能质量。但是LCL滤波器属于三阶滤波器，结构复杂，在参数设计时，需要考虑到多种因素的限制。本文将首先分析寄生参数对滤波器性能的影响，然后介绍滤波器参数应该怎样选择。

数学模型

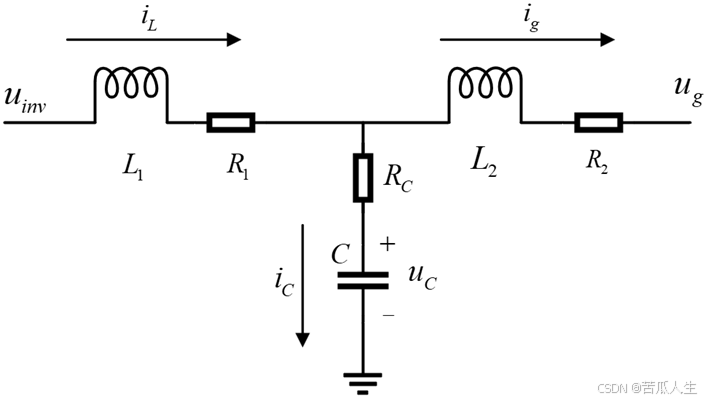

        下图为LCL滤波器的电路图，其中为逆变器的输出电压，为输出到电网的电流。

                 以逆变器侧的电感电流,电容电压uc和并网电流ig为状态变量，列写状态方程如下所示

        将全桥输出电压uinv和电网电压ug作为系统输入量，iL、uc、ig选作状态变量，可以得到状态空间表达式如下

         由上可得该系统是一个双输入三阶线性系统，在输入的变量里，我们可以控制的是inv，而电网电压ug通常视为扰动输入，所以在绘制系统框图时，选择uinv作为输入变量，ig作为输出变量，绘制系统框图如下所示
