学习笔记| 一些关于DDR的基础知识

1 内存条的相关定义

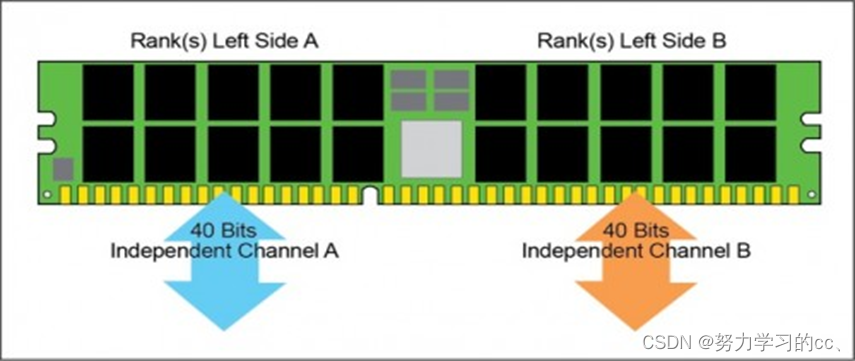

1.1 channel

通道，芯片支持多少个DDRC（DDR控制器）就支持多少个通道。

1.2  DIMM

DIMM称为内存条插槽，它主要分为三种UDIMM（无缓冲双列直插内存模块）、RDIMM（寄存器双列直插内存模块）、LRDIMM（低负载双列直插内存模块）

UDIMM由于并未使用寄存器，无需缓冲，同等频率下延迟较小。此外，UDIMM的另一优点在于价格低廉。其缺点在于容量和频率较低，容量最大支持4GB，频率最大支持2133 MT/s。此外，由于UDIMM只能在Unbuffered 模式工作，不支持服务器内存满配（最大容量），无法最大程度发挥服务器性能。在应用场景上，UDIMM不仅可用于服务器领域，同样广泛运用于桌面市场。

RDIMM支持Buffered模式和高性能的Registered模式，较UDIMM更为稳定，同时支持服务器内存容量最高容量。此外，RDIMM支持更高的容量和频率，容量支持32GB，频率支持 3200 MT/s 。缺点在于由于寄存器的使用，其延迟较高，同时加大了能耗，此外，价格也比UDIMM昂贵。因此，RDIMM主要用于服务器市场。

LRDIMM可以说是RDIMM的替代品，其一方面降低了内存总线的负载和功耗，另一方面又提供了内存的最大支持容量，虽然其最高频率和RDIMM一样，均为3200 MT/s，但在容量上它提高到了64GB。并且，相比RDIMM，Dual-Rank LRDIMM内存功耗只有其50%。LRDIMM也同样运于服务器领域，但其价格，较RDIMM也更贵些。

1.3  chip

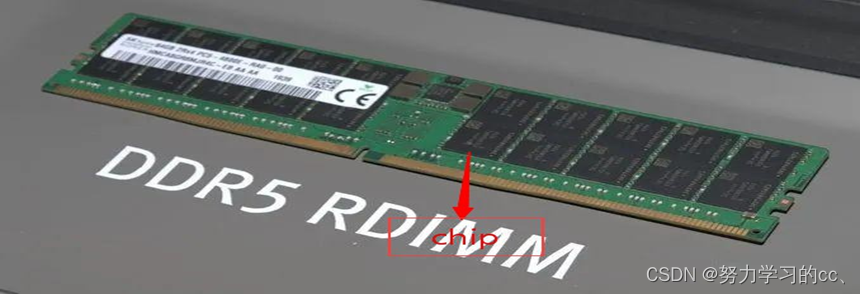

内存条上贴的存储芯片，也称其为颗粒，数据位宽可以分为x4、x8、x16的。



1.4  rank

多个颗粒并联，位宽与数据位宽一样；由于CPU与内存之间的接口位宽是64bit，也就意味着CPU在一个时钟周期内会向内存发送或从内存读取64bit的数据。但是，单个内存颗粒的位宽仅有4bit、8bit或16bit，个别也有32bit的。因此，必须要把多个颗粒并联起来。组成一个位宽为64bit的数据集合，才可以与CPU互连。

1.5  bank

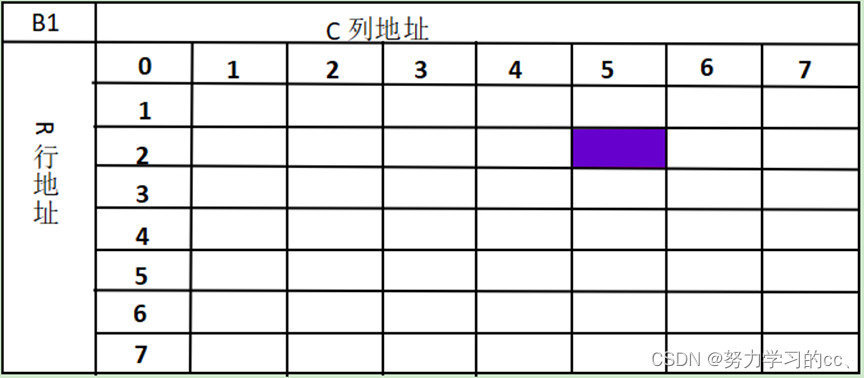

这里所说的bank是逻辑bank（logic bank），SDRAM的内部是一个存储阵列。阵列就如同表格一样，将数据“填”进去。单一的L-bank将会造成严重的寻址冲突，大幅度降低内存效率，所以人们在内部分割成多个L-bank。如下图为bank的示意图。

 1.6  bank group

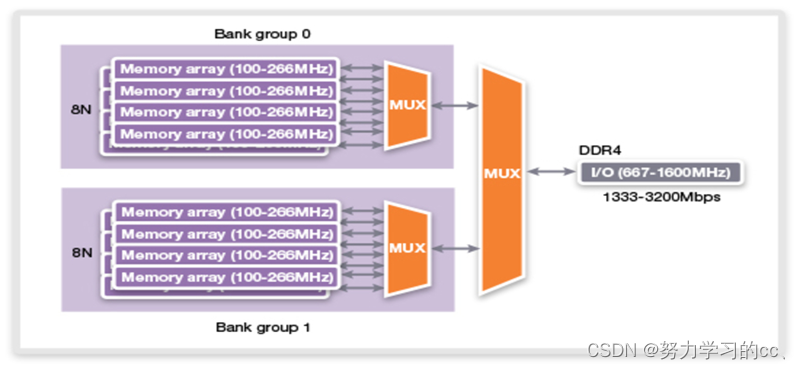

在DDR4中才有的概念，每个Bank Group可以独立读写数据，这样一来内部的数据吞吐量大幅度提升，可以同时读取大量的数据，内存的等效频率在这种设置下也得到巨大的提升。DDR4架构上采用了8n预取的Bank Group分组，包括使用两个或者四个可选择的Bank Group分组，这将使得DDR4内存的每个Bank Group分组都有独立的激活、读取、写入和刷新操作，从而改进内存的整体效率和带宽。如此一来如果内存内部设计了两个独立的Bank Group，相当于每次操作16bit的数据，变相地将内存预取值提高到了16n，如果是四个独立的Bank Group，则变相的预取值提高到了32n。

DDR5 bank group最多配置为8组，可以选择  2组、4组和最高8组的设计。单条DIMM现在拥有最大8个Bank Groups，有助于减少内存顺序读写性能下降的问题。
