Tc2xx知识点（一） BMI实现启动

目录

概述

BMI手册介绍

BMI程序实现

概述

        英飞凌可以通过BMI实现启动，那么本文章将会仔细介绍BMI相关知识以及如何应用到项目里面。

BMI手册介绍

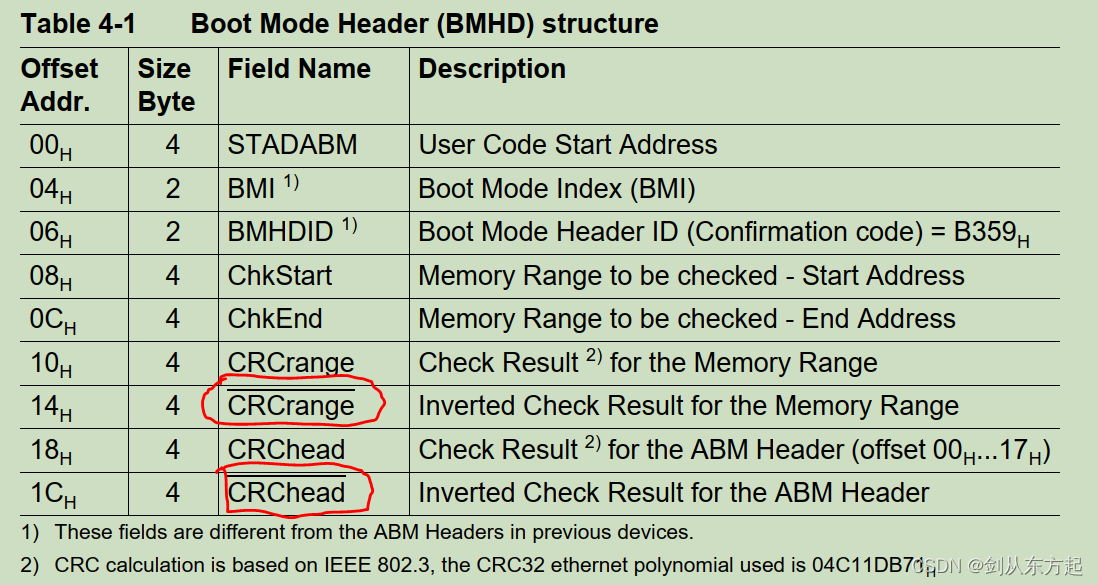

        BMI的结构组成，在手册里面的介绍如下图

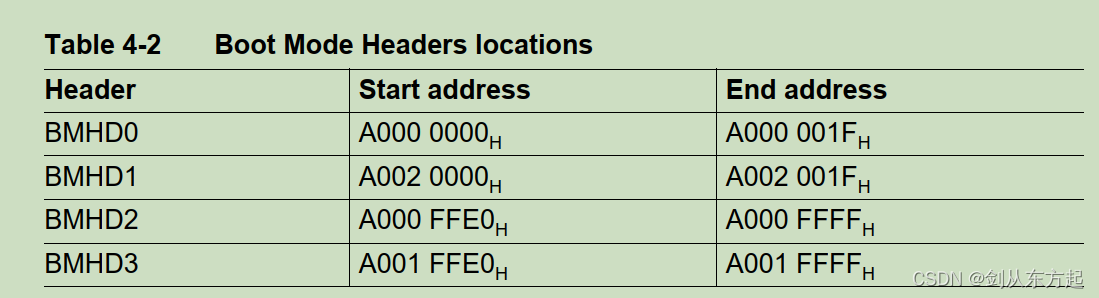

         在英飞凌的UM手册里面，本地的BMI有且仅有四个

BMI的顺序是从0开始查找到第三个，假设这四个BMI均为找到有限的，那么单片机就无法启动。

BMI程序实现

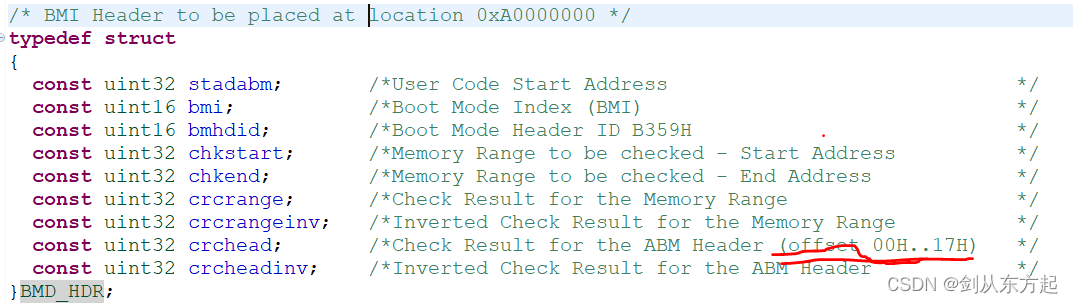

第一步：查看定义

第二步：在连接文件里面定义到固定BMI开始地方

 BMHD0                    (rx)        : org = 0x80000000, len = 0x20

   .BMD_HDR_CONST_FAR_UNSPECIFIED : ALIGN(4)
   {
      *(.BMD_HDR_CONST_FAR_UNSPECIFIED*);
   } > BMHD0

第三步：定义自己需要的数据

const BMD_HDR Bmiheader =
{
  0x80000020,
  0x0370,/*LCL1LSEN =1,LCL0LSEN =1 , HWCFG = Internal start from Flash, PINDIS= 0(Mode selection by HWCFG pins is enabled)*/
  0xB359,
  0x00000000,
  0x00000000,
  0x00000000,
  0x00000000,
  0x49E9B5B4,
  0xB6164A4B
};

解释以下上述：

0x80000020为开始地址

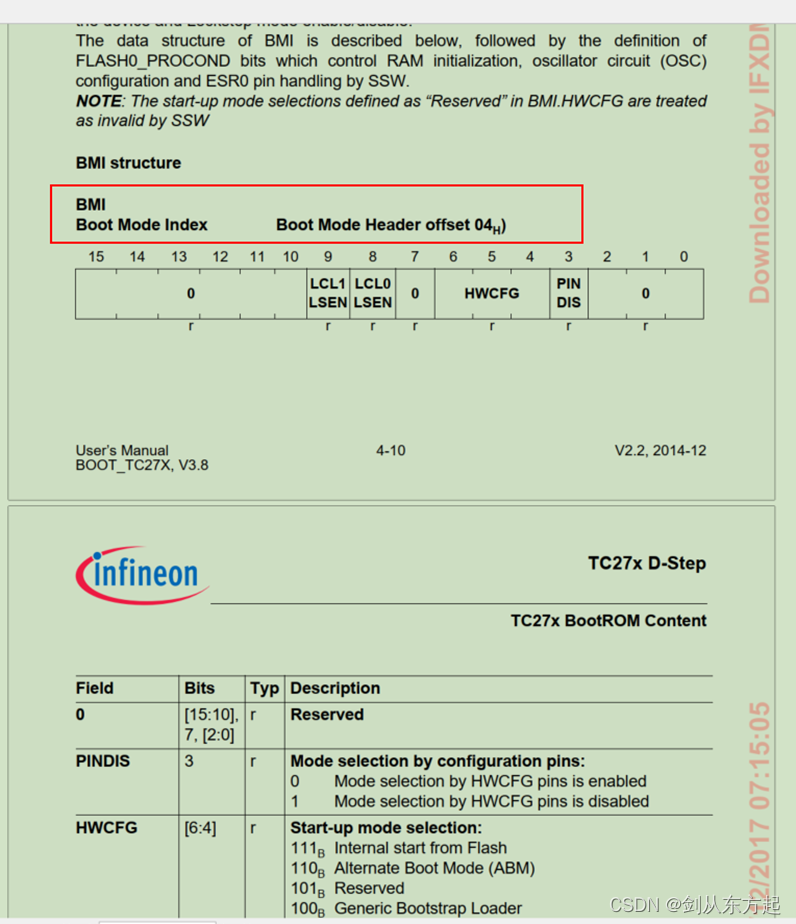

0x0370 为下述寄存器

本次设置为

LCL1LSEN =1,

LCL0LSEN =1 ,

HWCFG = Internal start from Flash,

PINDIS= 0(Mode selection by HWCFG pins is enabled)

这点是根据自己的需求进行设定的。

4.1.5.2 Configuration by Boot Mode Index (BMI) 章节

0xB359 为一个固定的数。

0x49E9B5B4 CRC的值。

0xB6164A4B CRC取反的值。

中间的00 00 00 00 是默认的，全写成0就行了。

const BMD_HDR Bmiheader  直接通过链接文件定义进固定地址就行了，占用32个字节。

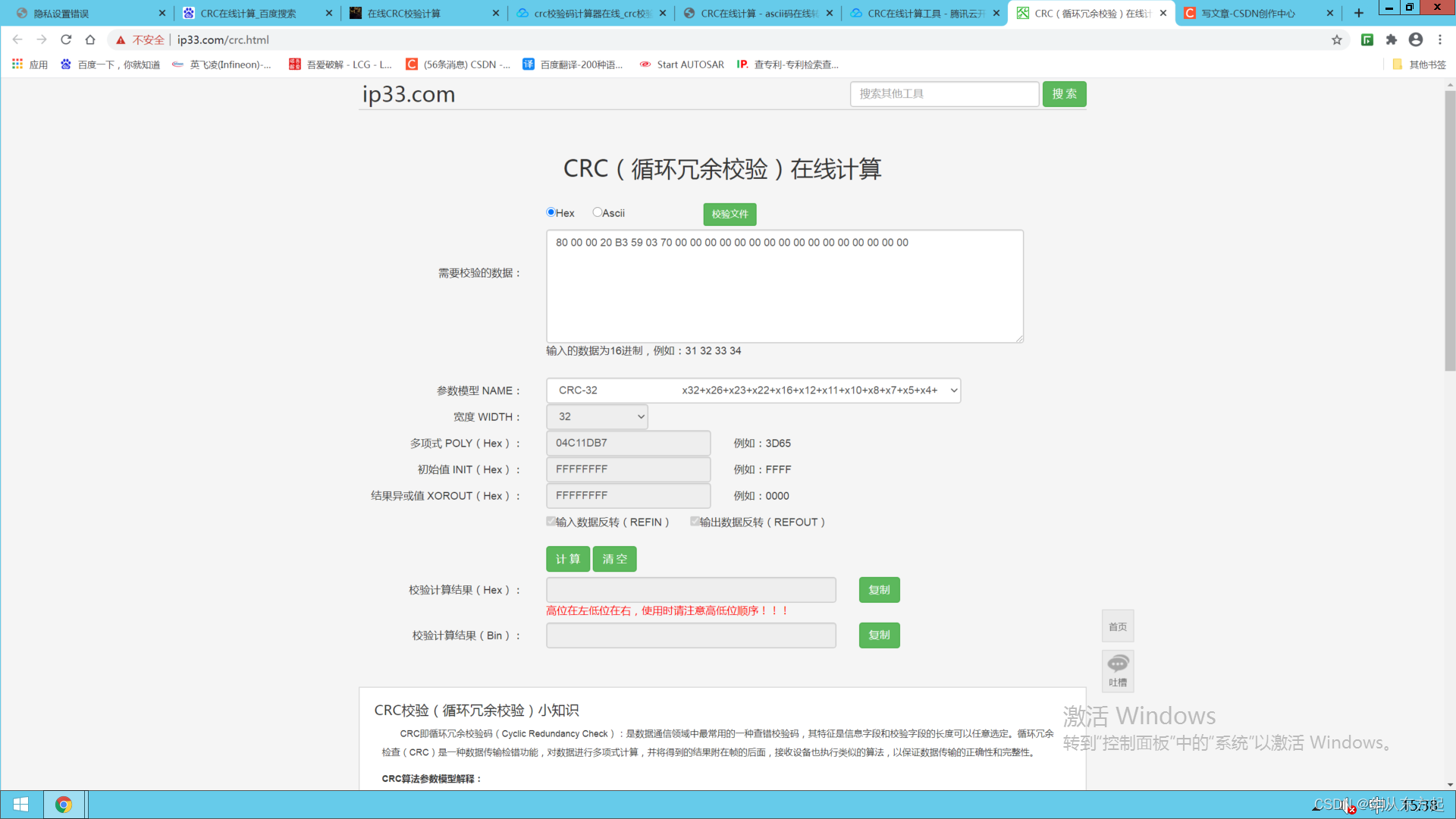

CRC计算：CRC计算地址

注意数据 0xb359 与 0x0370的位置
