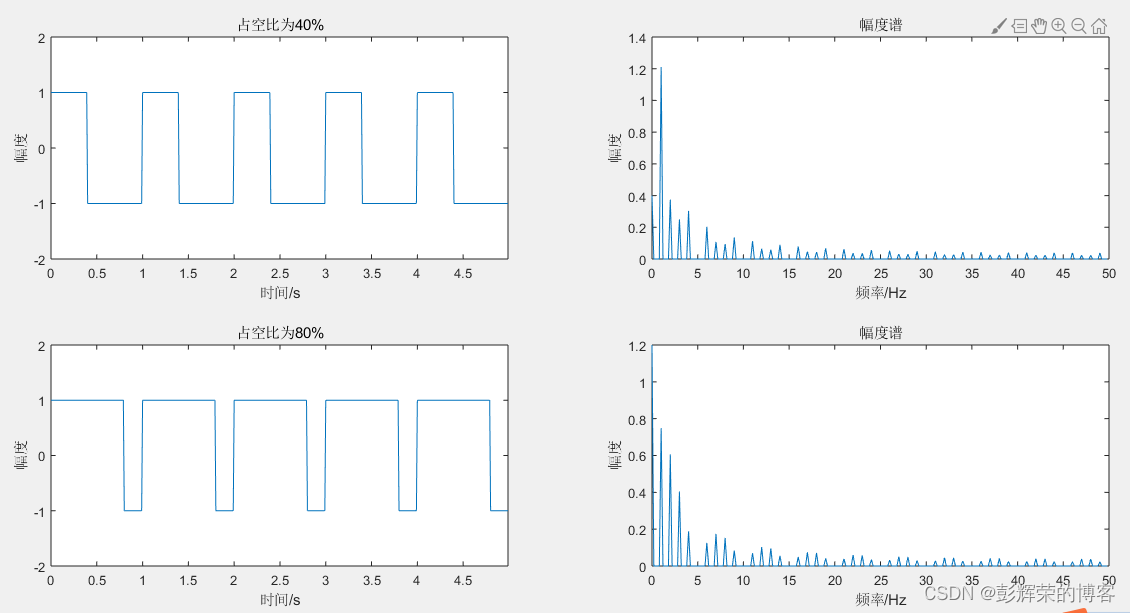

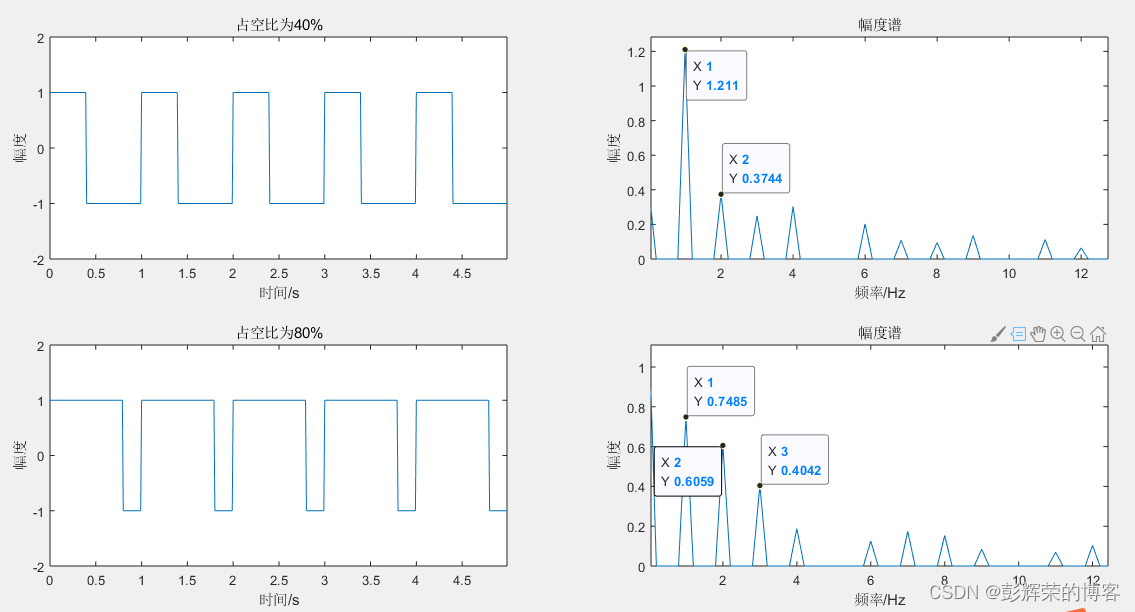

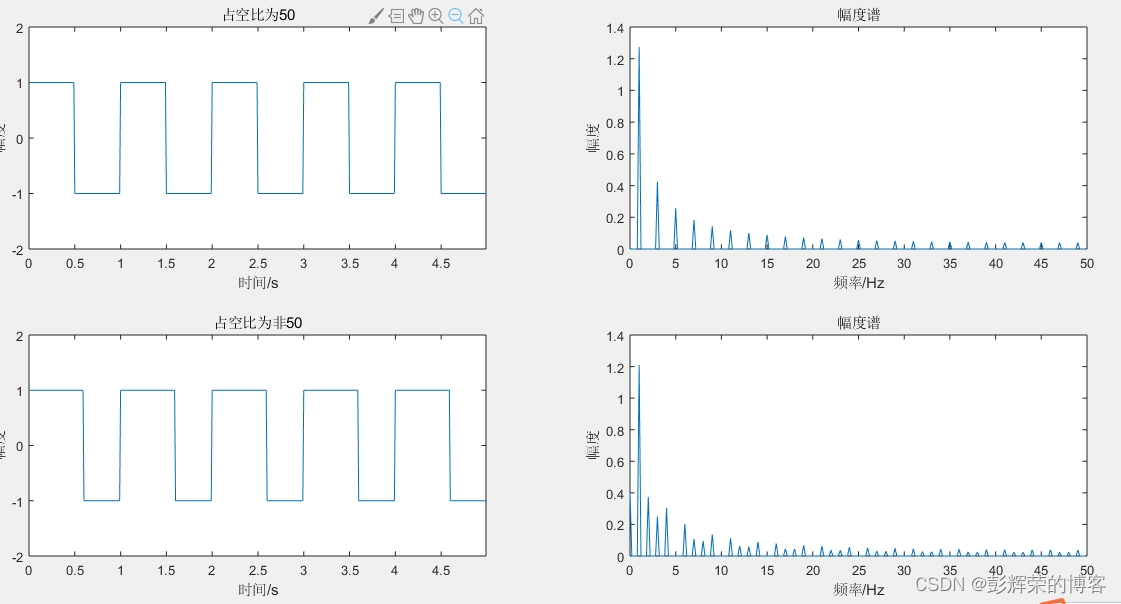

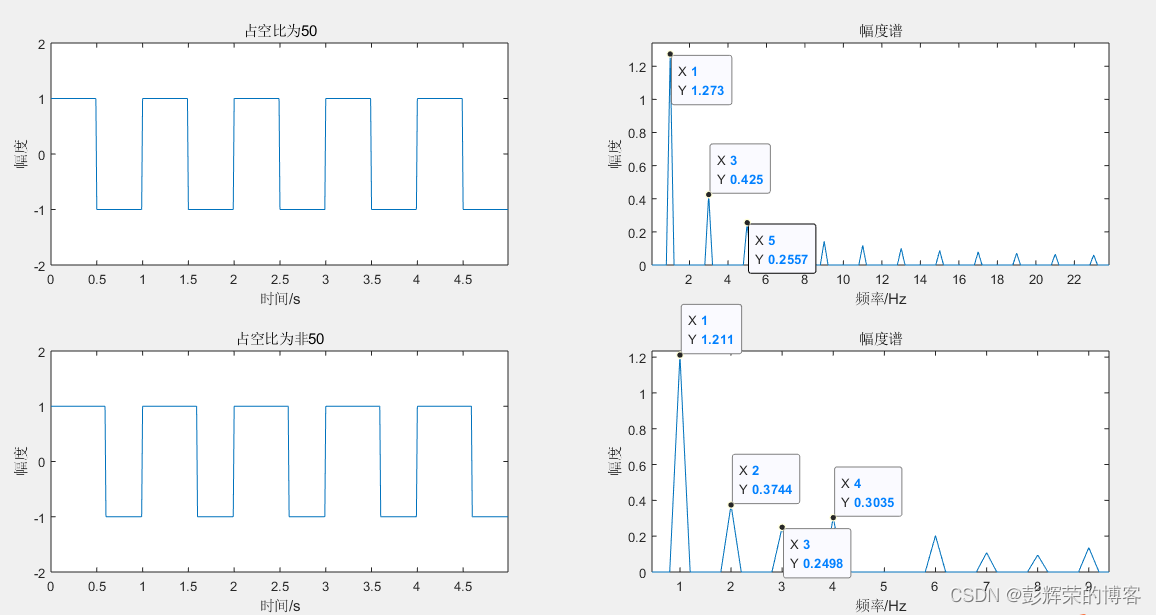

方波占空比为50%与非50%时，其频谱如下 使用的软件:matlab 方波的基波频率为1Hz。 那么其偶次谐波频率为2Hz、4Hz、6Hz… 奇次谐波频率为3Hz、5Hz、7Hz… 放大之后，显示频谱数据如下。 可以看到方波占空比为50%时，其频谱时不包含偶次谐波的,只有奇次谐波频率：3Hz、5Hz等等。但方波占空比为非50%时，其频谱包含偶次和奇次谐波频率：2Hz、3Hz、4Hz等等。 再增加两组数据,分别为占空比40%与80%，在matlab上绘制其频谱如下。 放大之后，显示频谱数据如下。 方波占空比为非50%时，其频谱包含偶次谐波和奇次谐波频率。
当方波的占空比为50%时，其频谱仅包含奇次谐波，如3Hz、5Hz等。然而，非50%占空比的方波在频谱中同时显示偶次和奇次谐波，例如2Hz、3Hz、4Hz等。通过MATLAB模拟，观察到占空比变化（40%与80%）如何影响谐波成分的分布。
