一次讲透Revit项目坐标设置

对于一个新项目，首先选择测量点，解锁回形针，让它处于取消剪裁状态，修改测量点的坐标为总平图上的一个已知坐标点，并保持高程=0，作为海平面。
然后锁定回形针，将它拖动回项目基点附近。

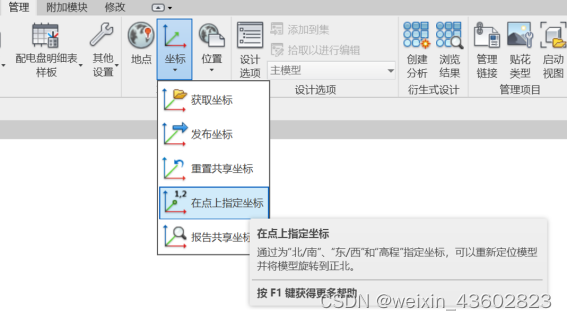

或者你可以通过「管理」-「坐标」-下拉菜单-「在点上指定坐标」来完成这个操作。

这一系列操作就是为了将项目基点和内部原点移动到总平附近，（其实是反过来，把总平移动到了项目基点和内部原点附近）。然后锁定位置，一般就不去移动它了。

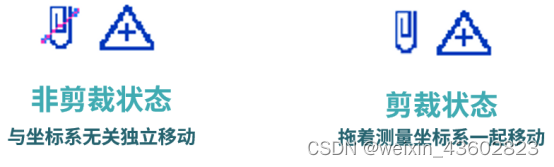

接下来选择项目基点，由于上一步骤中，测量点在裁剪状态下拖动至红线处，所以项目基点和内部原点的位置被修改了，那我们就要把项目基点在非剪裁状态（回形针禁用）下移动到总平图上正确的位置，确认一下没有离内部原点太远，避免超出绘图范围。

如果项目不朝正北，可以修改项目坐标系的项目北和正北之间的角度。如果已经知道Level 1的相对高度，则可以把Z坐标设置成Level 1的标高，如果不知道，可以默认先向上移动10000，目的是为了和测量点先区分开。
这时候，在平面图上看，你已经安排好了测量坐标系和项目坐标系的位置。可以把项目基点作为A-1轴的交点，开始画轴网、建模。

在立面图上看，测量点代表海平面，项目基点代表Level 1（±0） 的高度。这个主要是来自项目的约定，一般情况下绝对标高会基于测量点，相对标高会基于项目基点，也可以根据实际项目需求修改。

多文件互相链接配合时，该怎么操作？
一般情况下，场地中所有建筑的布局是由建筑专业牵头的。这时候就以建筑文件或者单独的场地文件为基准文件，根据上面的操作做好设置。
接下来，把这份文件复制多份，发给负责不同单体的小伙伴，他们不需要修改测量点，而只需要打开这个分发的文件，在非剪裁状态下，修改自己的项目基点的位置、角度和标高，再开始建模。
另外还有一种配合模式，场地模型只有一个文件，不分发，然后各单体设计人员以「原点对原点」的方式，链接场地模型文件，然后把单体的测量点、测量坐标系按照前面的方法，与链接文件重合，再修改项目基点。

这一步操作也有个更简单的方式，是利用共享坐标系，这个咱们放在最后说。
等到大家的项目需要链接到一起时，因为每个文件的测量点在测量坐标里都在同一个位置，测量点和内部原点的相对位置也都是统一的，而每个项目基点都不在同一个位置，所以链接到场地文件的时候，只需要使用「原点对原点」方式，每个建筑都能放在正确的地方。

没按规矩干，怎么补救？
上面说的是最理想的方式，但很多情况下，协作一开始没有定好规矩，或者别人没有按规矩执行，后期也是有办法补救的。
先说最简单的情况。
所有链接的文件，在总平里都是同一个位置，比如同一幢建筑的建筑、结构和机电，有的专业犯错没把项目基点设置对，这种情况就不需要考虑测量坐标系，直接在非剪裁状态下，把错误的项目基点位置移动到正确的位置，比如A-1轴交点，再用「项目基点到项目基点」链接进来就没问题了。

而如果是一个大场地里面的多个建筑，每个建筑在测量坐标系里面的位置不一样，合并到一起位置错了，改起来就复杂一些。
➤ 对于临时性的对齐、协作文件比较少的情况，最简单粗暴的方法，是在每个文件里，反向修改项目基点，简单来说就是，如果你希望链接之后这栋楼向左移动100米，就把它的项目基点向右移动100米。
注意在Revit 2020.2版本之前，需要把剪裁状态关闭，以免带着模型一起移动。
链接文件的时候，使用「项目基点到项目基点」对齐，就可以了。

不过这种方法偏向于临阵抱佛脚，修改之后的每个项目，项目基点都不在A-1轴的交点了，算是为了对齐而对齐，偏离了Revit一开始给出定位体系的初衷，用不规矩打败不规矩，不是很推荐。
➤ 第二种方式，是改变那些出错文件内部构件和测量坐标系的相对位置，也就是改变内部坐标系本身。
再次强调，一定不要直接全选并批量移动构件，会出现各种报错。
正确的做法，在Revit 2020.2版本之前，可以把项目基点在非剪裁状态下移动到A-1轴交点，然后打开剪裁状态，移动项目坐标到总平的正确坐标点，它会带着内部原点以及所有轴网和构件一起移动。
Revit 2020.2版本之后，先移动项目基点到正确位置，在「管理」选项卡的「位置」按钮，下拉菜单选择「重新定位项目」，把模型从原来的A-1轴交点批量移动到项目基点的位置。

接下来，所有文件的项目基点都已经在测量坐标系里的正确位置，不过Revit并没有提供「测量点到测量点对齐」的链接方式，所以这时候需要让大家按照规定，把测量点和内部原点的相对位置统一，然后使用「内部原点到内部原点」的方式来对齐。

如果一个项目有几十栋楼，每个负责人都没弄明白这套定位的玩法，全都画错了，总体负责人不想让他们挨个修改，还有第三种补救方式。
➤ 还记得我们说过，一个项目群里，可以选出一个测量坐标系作为老大，成为共享坐标系，其他文件的测量坐标系都指向它吗？
Revit提供了一个功能，叫共享坐标，就是干这个的。
首先你需要一个设置正确的文件，比如建筑文件或场地文件，或者干脆是一个新的空文件也可以。
先把那些错误的文件都链接进来，然后参考总平图或规划图，把它们都移动到正确的位置，因为是链接文件，所以可以直接移动，不用担心构件关系报错。

接下来，在「管理」选项卡，选择「坐标」下拉菜单里的「发布坐标」，再选择需要修改的链接文件。

这个操作的意义，就是告诉每个文件：「你的内部坐标体系错啦，现在我把你摆在正确的位置了，然后把我的坐标体系写到你的内部，以后乖乖按我这套体系来。」
这时候被修改过的项目，已经有了正确的坐标体系，因为这个改动只是统一了测量坐标系的关系，对内部的项目坐标系没有任何影响，所以大家可以拿回去继续修改。
下次再链接的时候，定位方式选择「通过共享坐标」就可以了。

使用共享坐标的方法，不仅是后期用来补救的，实际上从项目一开始，各专业建模之前，就可以先用「原点对原点」的方式，链接设置好坐标的场地文件，并且从它上面「获取坐标」，再把项目基点放到各自正确的地方，再开始干活就不会出问题了。

上面说的这些方法，都是以平面来示意，对于立面标高的调整和补救方式也是相同的规则。
