Bentley二次开发教程32-出图相关案例3-工程属性与几何构件联动案例

工程属性与几何构件联动案例

BIM模型作为工程信息的载体，其中的几何元素必将与实际的工程属性相关联。对于参数化模型来说，假如构件上的参数过多，那么在安置后若多个参数化构件同时存在时，就会存在卡顿的现象。

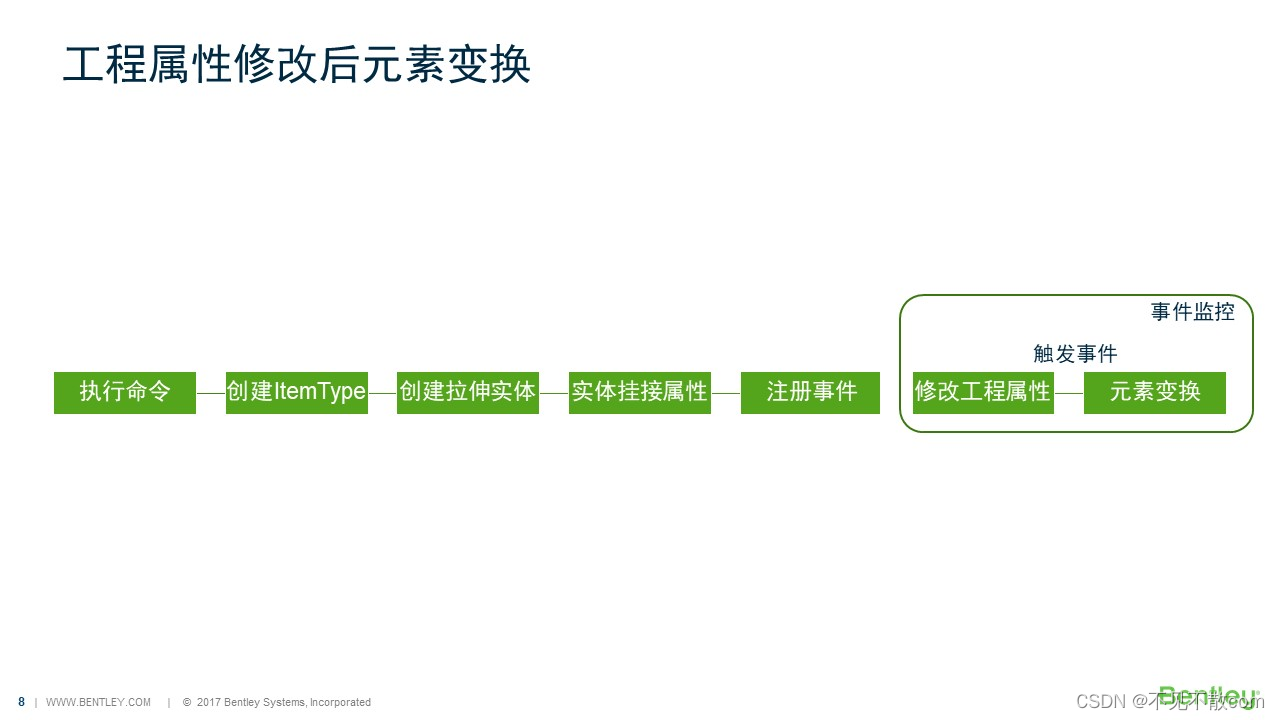

本案例中针对的是在放置构件并调整工程属性后，所设定的模型参数会实时进行刷新并在构件模型上得以体现，同时在放置后在没有对工程属性有修改需求的场景下适用。这样做的好处是在生成构件模型时构件本身并没有被施加参数，在多个构件同时存在的模型中相较于参数化模型，大大提高模型的承载能力与响应速度。
该案例主要是用到Addin中的事件，它可以监控用户的行为，在用户执行执行行为时就会触发事件，跳转到对应的业务函数中，因此掌握方法的使用对于MicroStation二次开发来说也非常重要。本案例仅是浅尝辄止的为大家介绍了关于工程属性变化的事件，在后续的系列课程中会对其进行详细的介绍。

using Bentley.DgnPlatformNET;
            intProperty.DefaultValue =10;//为StrProperty设置默认值，若不进行设置则默认为空
            bool result = itemTypeLibrary.Write();//将ItemTypeLibrary中的信息进行写入更新

            if (!result)//判断写入是否成功
            {
                MessageBox.Show("Input ItemType failure");//若成功输出输入ItemType成功的提示框
                return false;//返回结果
            }
            return true;//返回结果
        }

        private static Element CreateComplexSolid(int length)
        {
            DPoint3d p1 = new DPoint3d(10000, 10000);//定义截面轮廓线端点
            DPoint3d p2 = new DPoint3d(10000, -10000);
            DPoint3d p3 = new DPoint3d(-10000, -10000);
            DPoint3d p4 = new DPoint3d(-10000, 10000);
            IList<DPoint3d> pos = new List<DPoint3d>() { p1, p2, p3, p4 };//定义轮廓线端点数组

            CurveVector curve = CurveVector.CreateLinear(pos, CurveVector.BoundaryType.Outer, true);//定义轮廓线

            DVector3d vector = new DVector3d(0, 0, length * 10000);//定义拉伸向量（包含拉伸长度及方向信息）
            DgnExtrusionDetail detail = new DgnExtrusionDetail(curve, vector, true);
            /*
             * 定义拉伸信息
             * baseCurve：截面轮廓曲线
             * extrusionVector：拉伸信息
             * capped：若启用端盖则为真
             */
            SolidPrimitive solid = SolidPrimitive.CreateDgnExtrusion(detail);//使用拉伸信息定义实体
            BentleyStatus result = Create.BodyFromSolidPrimitive(out SolidKernelEntity entityOut, solid, m_dgnModel);//使用拉伸实体定义SolidKernelEntity
            result = Convert1.BodyToElement(out Element elem, entityOut, null, m_dgnModel);//将SolidKernelEntity转换为元素
            return elem;//返回元素
        }

        private static void Addin_XAttributeChangedEvent(AddIn sender, AddIn.XAttributeChangedEventArgs eventArgs)
        {
            //XATTRIBUTEID_ECXAttributes=22271和LINKAGEID_ECXAttributes = 22271
            if (eventArgs.Change ==AddIn.ChangeTrackKind.ReplaceXAttribute&&
                eventArgs.XAttribute.MajorId==22271&&
                eventArgs.XAttribute.MinorId == 0
                )//判断是否为EC属性修改触发的
            {
                Element elem = Element.GetFromElementRef(eventArgs.XAttribute.ElemRefPtr);//根据事件参数获得变换所属元素
                CustomItemHost host = new CustomItemHost(elem, true);//声明元素的CustomItemHost
                IList<IDgnECInstance>instances= host.CustomItems;//获得CustomItemHost的所有EC实例集
                foreach (IDgnECInstance instance in instances)//遍历EC实例集
                {
                    IECPropertyValue propVal= instance.GetPropertyValue(ITEMPROP);//获得指定名称的属性
                    if(propVal!=null)//判断是否成功获得
                    {
                        Element element = CreateComplexSolid(propVal.IntValue);
                        element.ReplaceInModel(elem);//将元素写入模型
                    }
                }
            }
        }
    }
}
