本文介绍了如何在ANSYS中设置温度随时间变化的边界条件。通过GRAPH设置X轴范围，然后利用LIST显示并保存结果值，再通过ADD添加表格并与保存的数据对应，最后选择表格完成时间变化的温度边界设定。
ANSYS设置温度随时间变化的边界条件

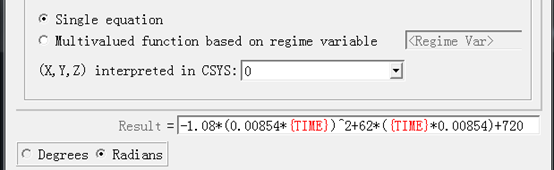

1、点击Solution->Apply->Functions->defing/edit，出来函数编辑框，设计自己想要的函数，随时间变化的函数，本次设计的函数为：
result=-1.08*(0.00854*{TIME})^2+62*({TIME}*0.00854)+720
点击GRAPH，设置显示的X轴的范围，设置2-2760，中间有1359个点，点击graph界面上会划出相应图像。

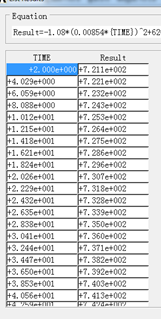

点击list，即可显示result随时间变化的值，点击SAVE即可保存这些值，这些值用来添加随时间变化的边界温度。保存成TXT文件，删除开头的非数字文件：如图：
2、添加表格，菜单栏中Parameters选择如图：
选择ADD添
