Solidworks二维图倒角功能的注意点

记录Solidworks二维图倒角功能使用过程中遇到的问题

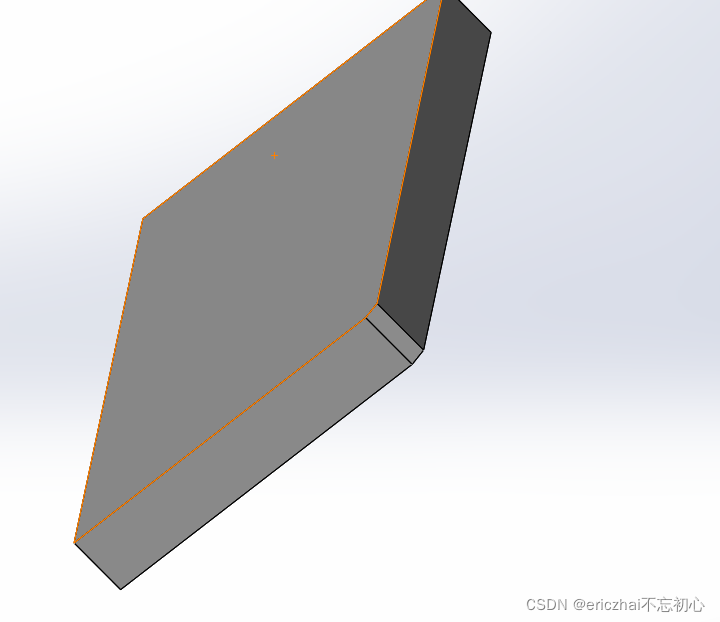

solidworks二维图在标注倒角功能时，需要注意一点，如下图1所示为一个一边有倒角的长方体，在这里插入图片描述 图1 长方体三维图
它所对应的二维图如图2所示，
在这里插入图片描述
二维图中，点击倒角功能，此时若先点击线段1，再点击线段2，则此时不会出现想要的倒角符号，正确的顺序是先点击线段2，再点击线段1或3
