MAX3490使用记录

  • MAX3490是一款用于RS-485和RS-422的3.3V低功耗收发器

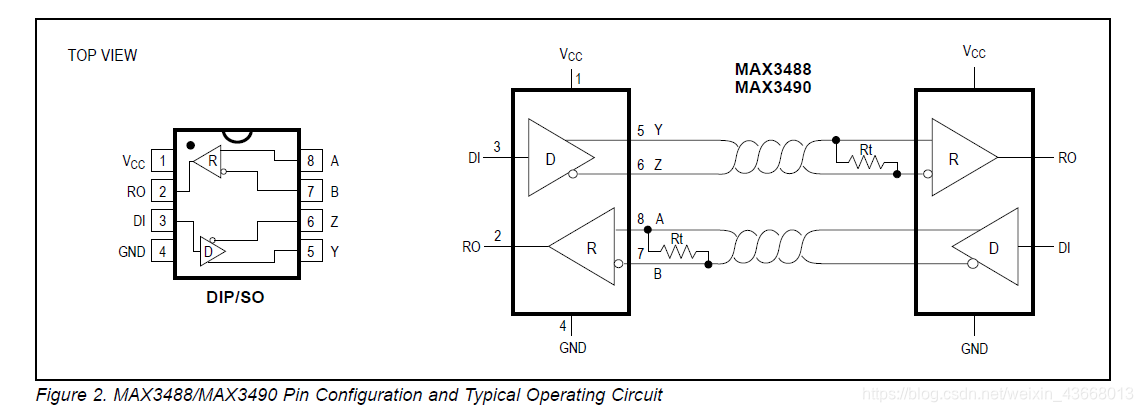

引脚图

在这里插入图片描述

  • MAX3490芯片共有八个引脚，具体功能如下所示：
  1. VCC：正电源，+3.00~+3.60V
  2. RO：接收器输出引脚
  3. DI：驱动器输入引脚
  4. GND：接地引脚
  5. A：同相接收器输入引脚
  6. B：反相接收器输入引脚
  7. Z：反相驱动器输出引脚
  8. Y：同相驱动器输出引脚

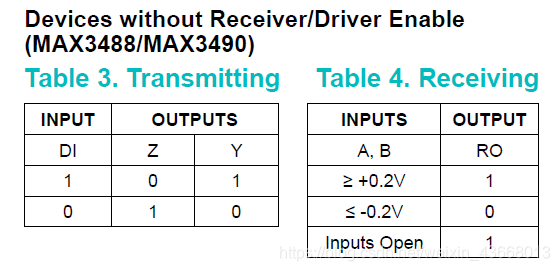

输入输出图

在这里插入图片描述

实现TTL转422，引脚接法：
  • 工具：USB转TTL、MAX3490芯片、422转USB信号
  • 接法：
  1. VCC引脚供上3.3V电压
  2. DI引脚接上USB转TTL器件的TXD引脚
  3. Z引脚接上422转USB的T/R-引脚
  4. Y引脚接上422转USB的T/R+引脚
