Bounding Box Regression超详解（全站最全汇总版）综合各个途径文档 看这一篇就够了 解决你所有疑惑

本文从问题的角度出发，手把手带你拆解公式，让你彻底搞懂Bounding Box Regression😁

---

---

0.回顾一下RCNN

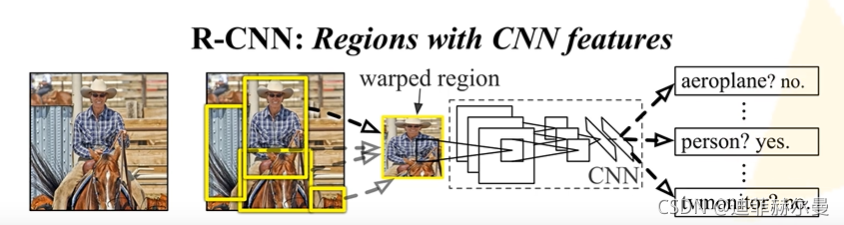

大家一般都是从RCNN开始了解Bounding Box Regression的，所以这里简单回顾一下RCNN

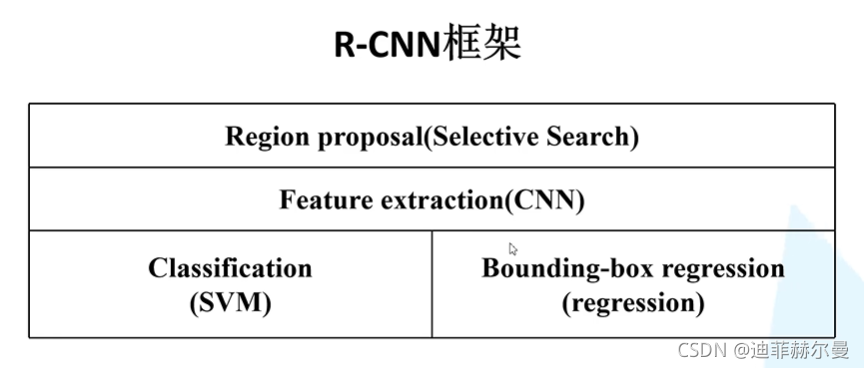

RCNN算法流程可分为4步：

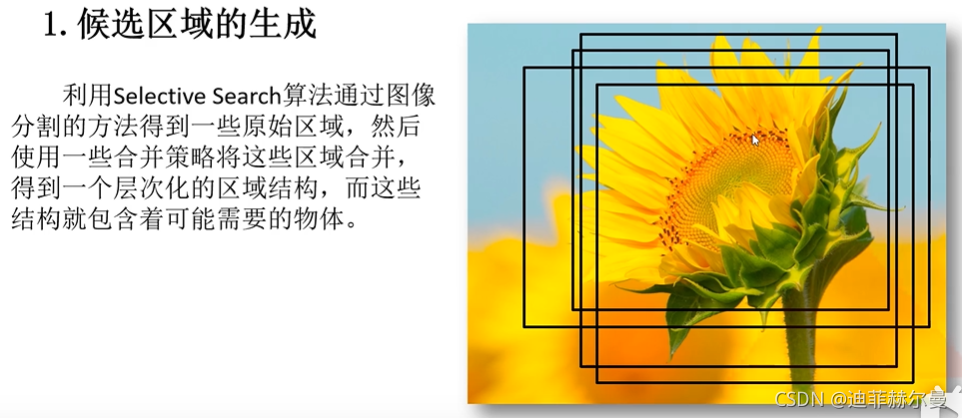

1.一整图像生成1K~2K个候选区域（使用Selective Search方法）
2.对每个候选框区域使用深度网络提取特征
3.特征送入每一类的SVM分类器，判别是否属于该类

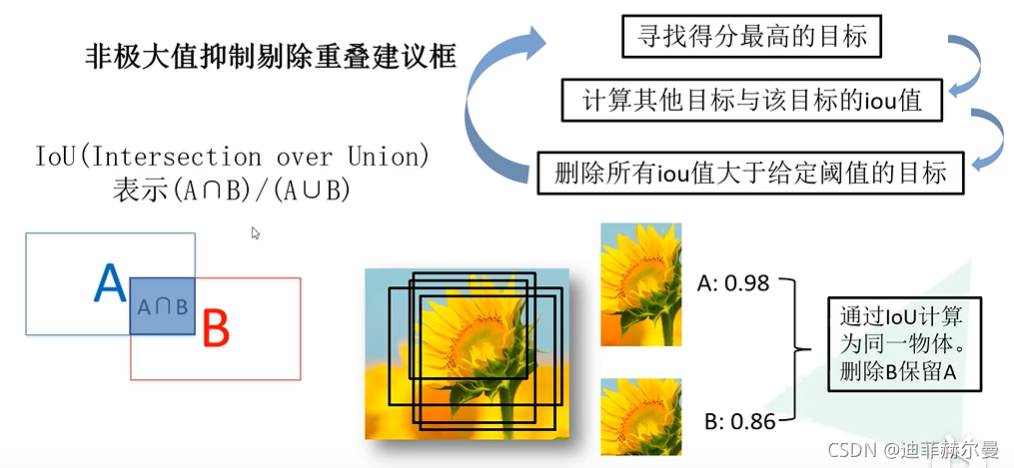

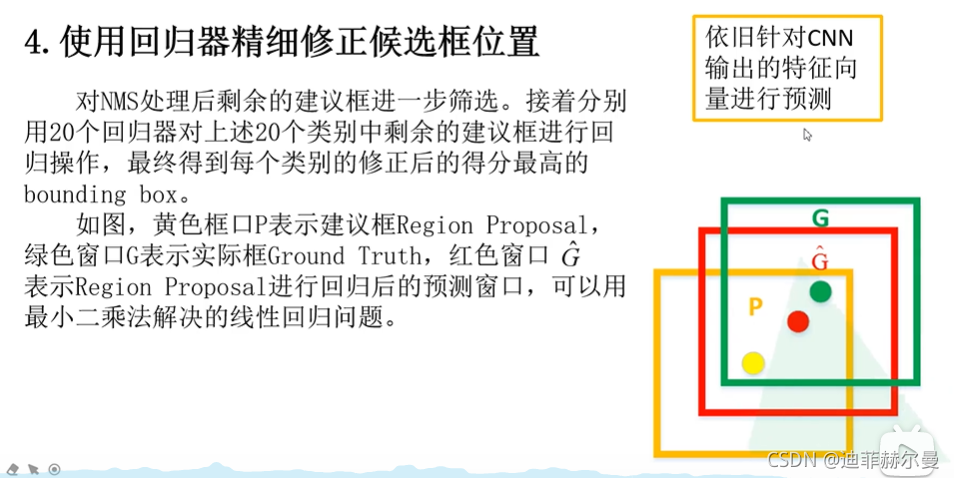

4.使用回归器精细修正候选框位置

---

这里我要说的就是RCNN的第四步，即“边界框回归”
主要围绕着这六个问题来解析Bounding Box Regression：

• 1.为什么要边框回归？
• 2.什么是边框回归？
• 3.边框回归细节
• 4.为什么使用相对坐标差?
• 5.为什么宽高比只能取对数？
• 6.为什么IoU较大时边界框回归可视为线性变换？

---

1.为什么要边框回归？

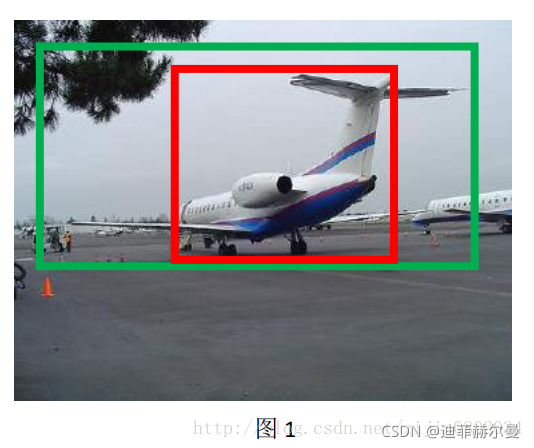

对于上图，绿色的框表示Ground Truth, 红色的框为Selective Search提取的Region Proposal。那么即便红色的框被分类器识别为飞机，但是由于红色的框定位不准(IoU<0.5)， 那么这张图相当于没有正确的检测出飞机。 如果我们能对红色的框进行微调， 使得经过微调后的窗口跟Ground Truth 更接近， 这样岂不是定位会更准确。 确实，Bounding-box regression 就是用来微调这个窗口的。

---

2.边框回归是什么？

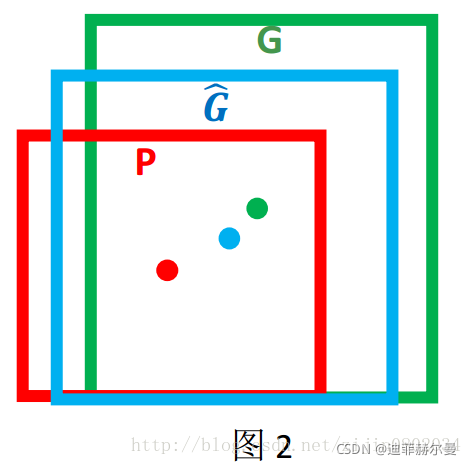

对于窗口一般使用四维向量 $(x,y,w,h)$来表示， 分别表示窗口的中心点坐标和宽高。 对于图 2, 红色的框 P 代表原始的Proposal, 绿色的框 G 代表目标的 Ground Truth， 我们的目标是寻找一种关系使得输入原始的窗口 P 经过映射得到一个跟真实窗口 G 更接近的回归窗口$\hat{G}$。

$$边框回归的目的是：给定(P_x,P_y,P_w,P_h)寻找一种映射f，使得f(P_x,P_y,P_w,P_h)=({\hat{G}}_x,{\hat{G}}_y,{\hat{G}}_w,{\hat{G}}_h)$$$$并且({\hat{G}}_x,{\hat{G}}_y,{\hat{G}}_w,{\hat{G}}_h)\approx (G_x,G_y,G_w,G_h)$$

---

3.边框回归细节

RCNN论文里指出，边界框回归是利用平移变换和尺度变换来实现映射 。

$平移变换(\Delta x,\Delta y)的计算公式如下：$
$\Delta x=P_w{d}_x(P),\Delta y=P_h{d}_y(P)$

${\hat{G}}_x=P_x+\Delta x$
${\hat{G}}_y=P_y+\Delta y$

$尺度变换({\Delta }_w,{\Delta }_h)的计算公式如下：$
${\Delta }_w=e^{(d_w(P))},{\Delta }_h=e^{(d_h(P))},$
${\hat{G}}_w=P_w\ast \Delta w$
${\hat{G}}_h=P_h\ast \Delta h$

这样我们就得到了变换的一般形式：
${\hat{G}}_x=P_x+P_w{d}_x(P)$

${\hat{G}}_y=P_y+P_h{d}_y(P)$

${\hat{G}}_w=P_w\ast e^{dw(P)}$

${\hat{G}}_h=P_h\ast e^{dh(P)}$

$-------------------$

$G_x=P_x+P_w{t}_x(P)$

$G_y=P_y+P_h{t}_y(P)$

$G_w=P_w\ast e^{tw(P)}$

$G_h=P_h\ast e^{th(P)}$

$也就是说，一个d对应着一个t，用i表示一张图片的序号：$
$d_i\to t_i$
$下一步就是设计算法得到这个映射\to 使d无限接近t$

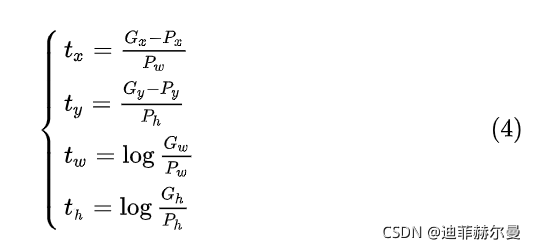

$根据上述公式可以推导出t\ast$

注意：当输入的Proposal 与 Ground Truth 相差较小时（RCNN设置的是IOU>0.6）可以认为这种变换是一种线性变换，那么我们就可以用线性回归模型对窗口进行微调,只有当Proposal和Ground Truth比较接近时（线性问题），我们才能将其作为训练样本训练我们的线性回归模型，否则会导致训练的回归模型不work（当Proposal跟Ground Truth离得较远，就是复杂的非线性问题了，此时用线性回归建模显然不合理）。这个也是G-CNN: an Iterative Grid Based Object Detector多次迭代实现目标准确定位的关键。
那么什么是线性回归？
线性回归就是给定输入的特征向量 X, 学习一组参数 W, 使得经过线性回归后的值跟真实值 Y(Ground Truth)非常接近.，即Y≈WX

那么这个映射关系中我们的输入以及输出分别是什么呢？

输入：$RegionProposal的\to P=(P_x,P_y,P_w,P_h)$

输入的就是这四个数值吗？不！其实真正输入的是这个窗口对应的CNN特征，也就是R-CNN中的第五个池化层得到的特征向量${\Phi }_5(P)$，我们还要定义一个权重矩阵w*（*表示x,y,w,h，也就是每一个变换对应一个目标函数）来表示这个目标函数$d\ast (P)=w{\ast }^T{\Phi }_5(P)$

$d\ast (P)$是得到的预测值。我们要让预测值跟真实值$t\ast =(t_x,t_y,t_w,t_h)$差距最小，得到损失函数为：

接下来就是找到这个参数$w$使损失函数最小：

利用梯度下降法或者最小二乘法就可以得到$W\ast$
最后一项是一个惩罚项，为了防止过拟合
在RCNN中，边界框回归要设计4个不同的Ridge回归模型分别求解$W_x，W_y，W_w，W_h$

输出：$d_x(P),d_y(P),d_w(P),d_h(P)$

有了这四个变换我们就可以通过上面的公式得到$GroundTruth，$
注意，根据上面4个公式我们可以知道，P经过$d_x(P),d_y(P),d_w(P),d_h(P)$,得到的并不是真实值G，
而是预测的$\hat{G}$

测试阶段
$根据3我们学习到回归参数，对于测试图像，我们首先经过CNN提取特征{\Phi }_5(P)，$
$预测的变化就是d\ast (P)=W{\ast }^T{\Phi }_5(P)，最后根据公式对窗口进行回归$

---

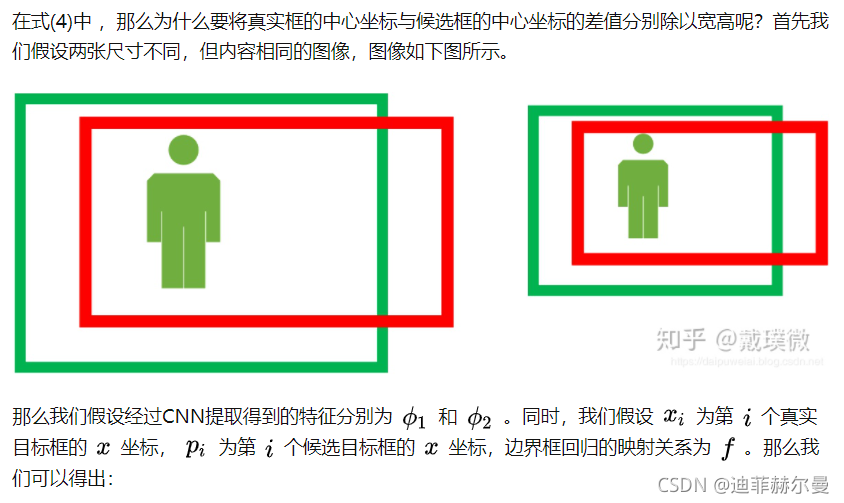

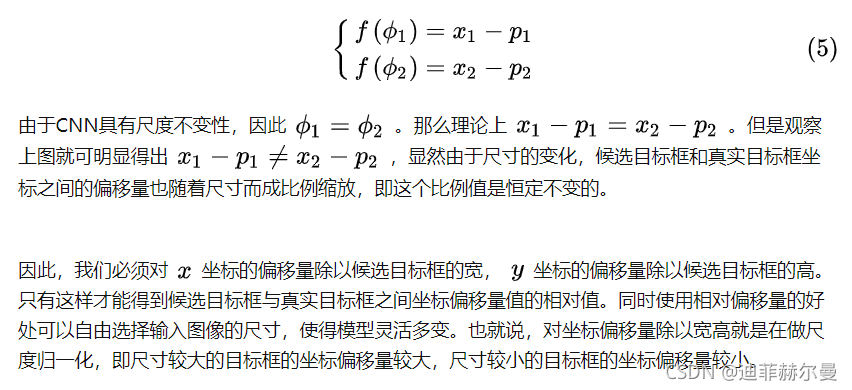

4.为什么使用相对坐标差?

$一句话概括：进行尺度归一化。$

---

5.式（4）为什么宽高比要取对数(为什么不直接使用宽高比值来作为目标进行学习)?

$一句话概括：保证缩放尺度的非负性。$
要得到一个放缩的尺度，这里必须限制尺度大于0。那么，我们学习的$t_w,t_h$
怎么保证满足大0呢？
最直观的想法就是引入EXP函数，如公式(4)所示，那么反过来推导就是Log函数的来源了。

---

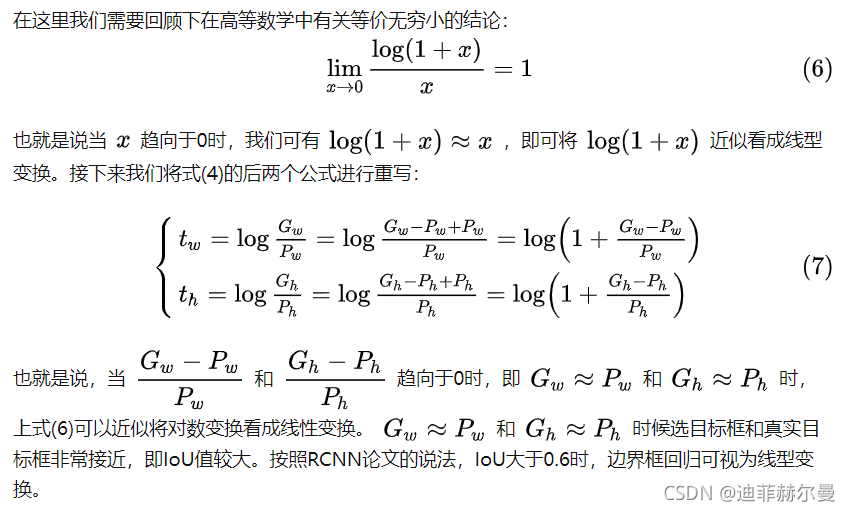

6.为什么IoU较大时边界框回归可视为线性变换？

---

本文参考多篇文章、视频、论文、汇总而成
关于RCNN中Bounding-box regression的个人理解
CSDN
CSDn
知乎
BiliBili

有问题欢迎大家指正，如果感觉有帮助的话请点赞支持下👍📖🌟
