开关电源拓扑-升降压拓扑

1. 升降压拓扑结构

升降压开关拓扑是正（输入）对负（输出）或负（输入）对正（输出）的变换器。无论输入极性如何，输出都反向。因此，升降压变换器常被称为反极性拓扑。

2. 电路的地参考点

直流输入电压通过两条导线外加在电路上，电流从其中一条流入，从另一条流出。输出也有两条导线。在实际拓扑中，一般会有一条导线是输入和输出公用的。在DC-DC变换器中，这条公共导线习惯上称为系统的地。

3. 交换结点

电感电流绕行之处，即开关和二极管的结点，称为交换结点。

电流从电感流入结点后，既可以从二极管流出，也可以从开关流出，这取决于开关状态。每个DC-DC开关拓扑都有此结点，若无，则会产生巨大的电压尖峰。

结点处，电流在二极管和开关之间交替流动，结点电压必然跳变。设计PCB时必须注意，交换结点处不要敷设太多的铜。否则，会形成有效的电场天线，向四周发射射频干扰。而且，输出导线可能会拾取该辐射干扰并直接传递给负载。

4. 升降压拓扑计算

假设外加直流电压为Vin=12V，开关压降忽略，二极管导通压降Vd=0.5V，要求输出电压为Vo=5V。

假设此时变换器以达到了稳态，则Vo=5V。

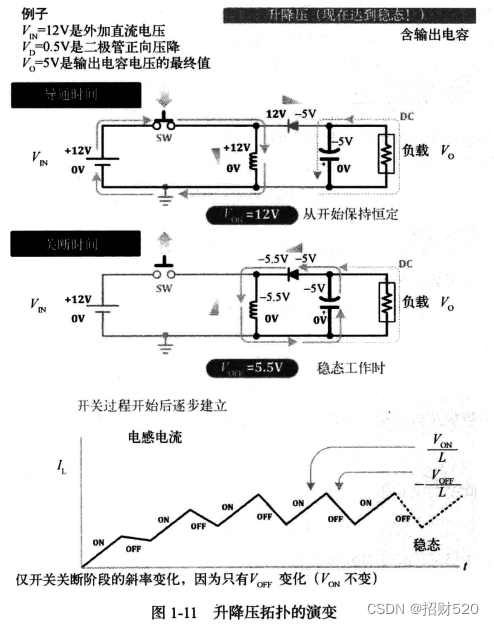

在每个开关周期内电流的上升段斜率是不变的，等于Vin/L。下降段的初始斜率为Vd/L，此处Vd为二极管压降。由电感方程可知，初始时ΔIon大于ΔIoff。因此，电流开始阶梯式上升。但电容充电后，电流下降段的斜率以及ΔIoff变得越来越大。最终，电路会达到稳态，符合ΔIon = ΔIoff。应用伏秒平衡定律，则有

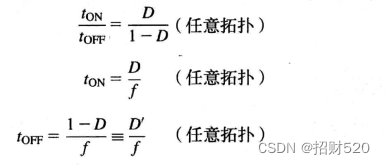

只要开关得导通时间与关断时间之比固定，就会得到5V的输出。即

因此，假设电路在连续导通模式下工作，占空比为

半导体开关取代机械开关后，其非零正向压降记为Vsw。所以，

由伏秒平衡定律得

占空比为

如果开关和二极管压降相对于输入，输出电压都很低，则可以忽略简化为

则输入与输出的关系为

其他关系式

5. 升降压变换器的分析

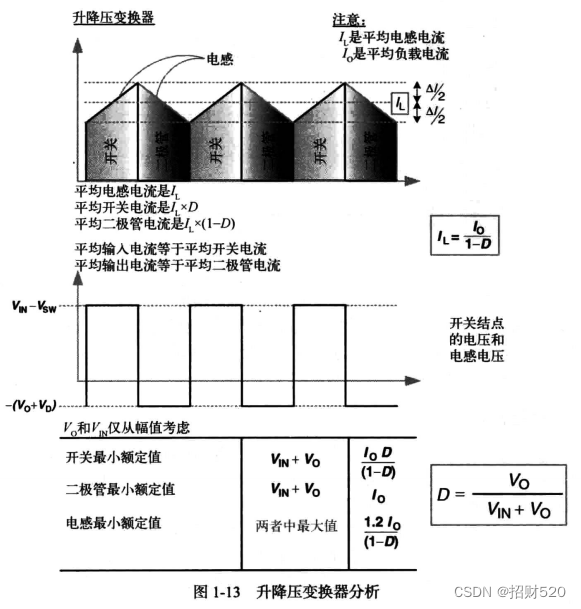

如图中，经由稳态电感电流斜坡部分的几何中心，能画出一条IL线。它定义为平均电感电流。

平均开关电流也等于IL，但仅在 ton 阶段内。

平均二极管电流也等于IL，同样仅在 toff 阶段内。

但在整个周期内，则开关和二极管电流应该是他们各自的加权平平均值。

该拓扑的平均输入电流等于平均开关电流，平均二极管电流等于负载电流。

且在幅值上，开关承受的电压为Vin + Vo

二极管承受的电压为 Vin + Vo。

6. 升降压变换器的特性

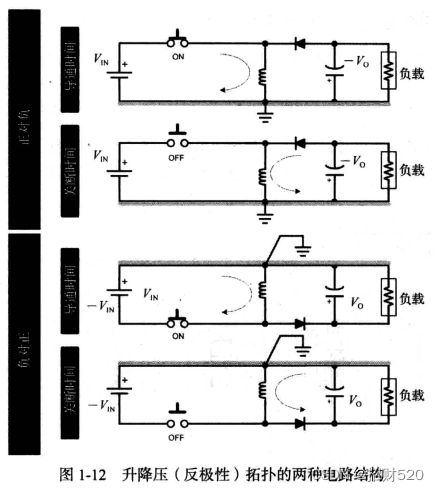

(1) 正对负的升降压变换器能把12V转换成 -5V（降压），或把 12V 转换成 -15V（升压）。负对正的升降压变换器能把 -12V 转换成 5V，或把 -5V 转换成 15V，以此类推。因此，输出电压的幅值既可以小于也可以大于（或等于）输入电压的幅值。

(2) 开关导通时，能量从输入电源传输给电感，没有能量传输到输出端；

(3) 开关关断时，电感储能通过二极管传输到输出端，没有直接来自输入直流电源的能量；

(4) 基于以上两点，升降压拓扑大概是唯一的纯反激拓扑，所有从输入传输到输出的能量必须先储存在电感中。

(5) 输入电容（直流源）电流是斩波的，即脉动的。该电流与直流电源输出的稳定直流 Iin 叠加构成开关电流（它在所有拓扑中都是斩波的）。

(6) 输出电容电流也是斩波的，它与稳定的负载电流 Io 叠加构成二极管电流（它在所有拓扑中都是斩波的）。

(7) 发热量与电流有效值的平方成正比。由于斩波式波形的有效值较大，升降压变换器的效率并不是很高。而且，电路板上的噪声和纹波通常也比较大。因此，可能需要在升降压变换器的输入输出端加滤波器。

(8) 虽然输出电容在开关关断时充电，在开关导通时为负载供电，但平均电容电流始终为零。事实上，根据定义，稳态时的平均电容电流必须为零，否则电容或充或放，直至达到稳态，就像电感电流一样。

既然输出电容的平均电流为零，那么升降压变换器的平均二极管电流必然等于负载电流。

因此

这就是平均电感电流和负载电流的关系式。

注意电感电流额定值为 1.2*Io/(1-D) 。系数1.2符合一般设计准则，即电感电流波形的峰值比其平均值高出大约20%，因此，要求电感电流额定值至少是1.2* IL。
