5G NR 帧结构1-子载波间隔

5G NR 帧结构-子载波间隔

NR子载波间隔与LTE相比，最突出的区别是NR支持多种不同类型的子载波间隔(在LTE中只有一种类型的子载波间隔，15 Khz)。
下面是NR不同类型子载波间隔图，每种子载波间隔都对应一个参数u (u = 0表示15 kHz，此时子载波间隔与LTE相同)。正如你在下表格第二列看到的，其他u值对应的子载波间隔是由(u=0)乘以2得到的。NR 帧结构_符号长度如下图所示，符号根据子载波间隔的不同而不同。一般的趋势是符号随着子载波间隔的增大而减小。实际上，这种趋势来自OFDM的本质。

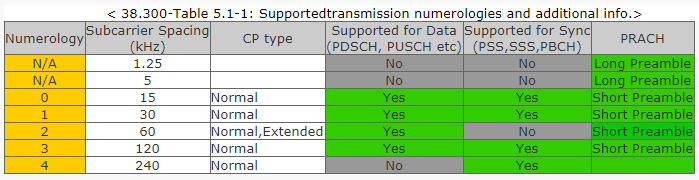

NR 帧结构_信道支持

并不是所有类型的子载波间隔都适用于所有物理信道和信号。也就是说，有一种特定的类型只能用于某种类型的物理通道，即使大多数类型都可以用于任何类型的物理通道。下表列出了哪些子载波间隔类型可以用于哪些物理通道。

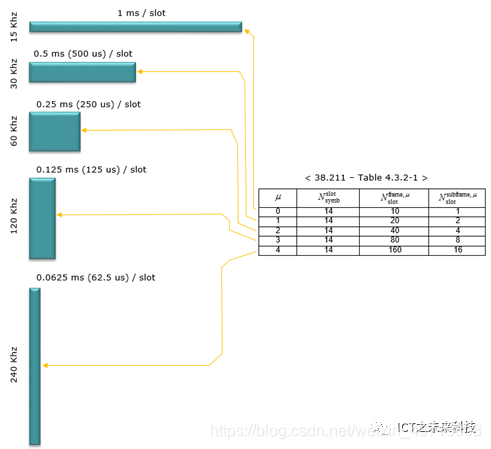

NR 帧结构_OFDM 符号长度

NR符号长度也是与参数u 有关，详细如下表所列。

NR 帧结构_无线帧结构

如上所述，在5G/NR中支持多种子载波间隔，并且无线帧结构根据子载波间隔略有不同。然而，无论对于怎样的子载波间隔，一个无线帧的长度和一个子帧的长度总是相同的。无线帧的长度总是10毫秒，子帧的长度总是1毫秒。
那么，为了适应不同的子载波间隔，应该有什么不同呢?答案是把不同数量的时隙在一个子帧中。其中还有另一个变化的参数。它是时隙内符号的数量。但是，时隙内的符号数量不随子载波间隔变化，它只随时隙配置类型变化。对于插时隙配置0，时隙的符号数始终为14，对于时隙配置1，时隙的符号数始终为7。

无线帧结构不同子载波间隔和时隙配置

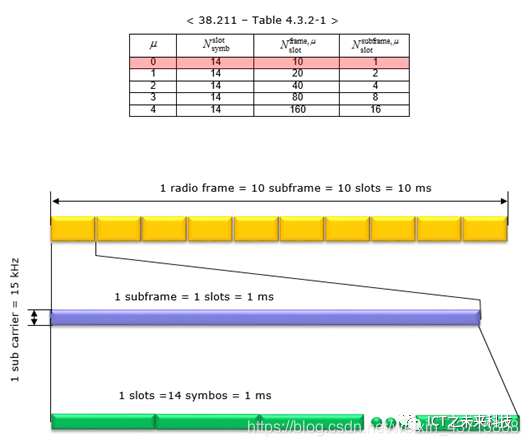

< Normal CP, Numerology = 0 > #常规CP，μ=0

此种配置，每个子帧含有1个时隙，也就意味着1个无线帧含有10个时隙，一个时隙含有14个符号。

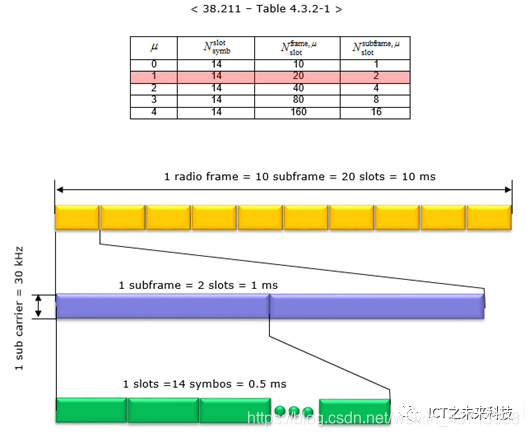

< Normal CP, Numerology = 1 > #常规CP，μ=1
此种配置，每个子帧含有2个时隙，也就意味着1个无线帧含有20个时隙，一个时隙含有14个符号。

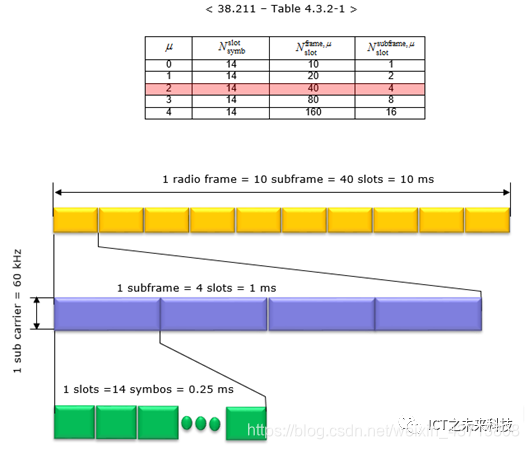

< Normal CP, Numerology = 2 > #常规CP，μ=2
此种配置，每个子帧含有4个时隙，也就意味着1个无线帧含有40个时隙，一个时隙含有14个符号。

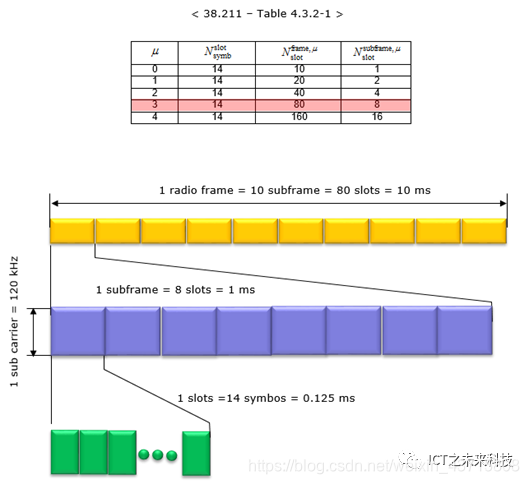

< Normal CP, Numerology = 3 > #常规CP，μ=3
此种配置，每个子帧含有8个时隙，也就意味着1个无线帧含有80个时隙，一个时隙含有14个符号。

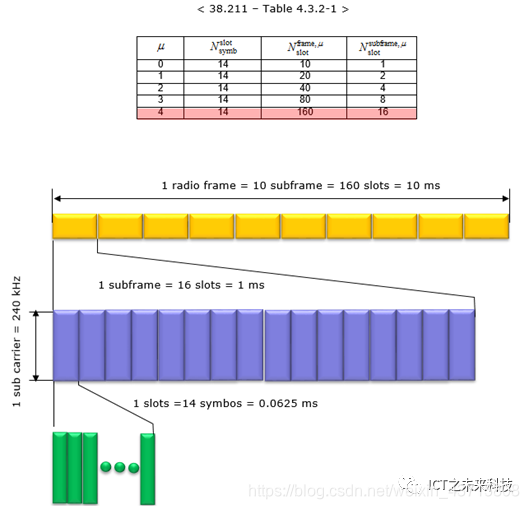

< Normal CP, Numerology = 4 > #常规CP，μ=4

此种配置，每个子帧含有16个时隙，也就意味着1个无线帧含有160个时隙，一个时隙含有14个符号。

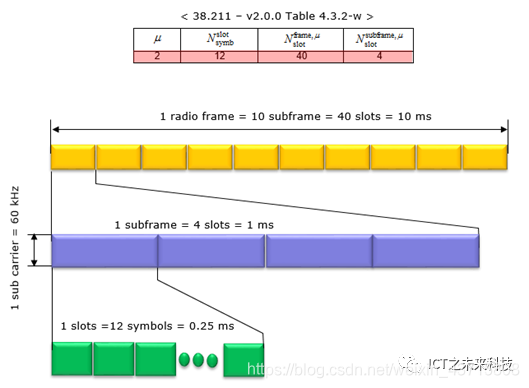

< Extended CP, Numerology = 2 > #扩展CP，μ=2
此种配置，每个子帧含有8个时隙，也就意味着1个无线帧含有80个时隙，一个时隙含有12个符号。
