PN 结原理

PN结的形成

举个例子，在一块完整的硅片上，用不同的掺杂工艺使其一边形成N型半导体，另一边形成P型半导体，我们称两种半导体的交界面附近的区域为PN结。

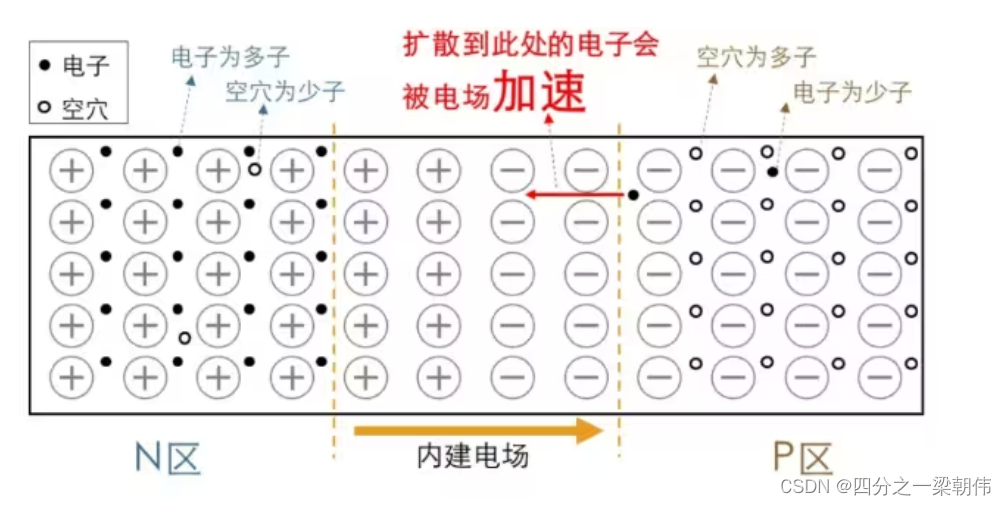

在P型半导体和N型半导体结合后，由于N型区内自由电子为多子，空穴几乎为零称为少子，而P型区内空穴为多子，自由电子为少子，在它们的交界处就出现了电子和空穴的浓度差。由于自由电子和空穴浓度差的原因，有一些电子从N型区向P型区扩散，也有一些空穴要从P型区向N型区扩散。它们扩散的结果就使P区一边失去空穴，留下了带负电的杂质离子，N区一边失去电子，留下了带正电的杂质离子。开路中半导体中的离子不能任意移动，因此不参与导电。这些不能移动的带电粒子在P和N区交界面附近，形成了一个空间电荷区，空间电荷区的薄厚和掺杂物浓度有关。

在空间电荷区形成后，由于正负电荷之间的相互作用，在空间电荷区形成了内电场，其方向是从带正电的N区指向带负电的P区。显然，这个电场的方向与载流子扩散运动的方向相反，阻止扩散。

另一方面，这个电场将使N区的少数载流子空穴向P区漂移，使P区的少数载流子电子向N区漂移，漂移运动的方向正好与扩散运动的方向相反。从N区漂移到P区的空穴补充了原来交界面上P区所失去的空穴，从P区漂移到N区的电子补充了原来交界面上N区所失去的电子，这就使空间电荷减少，内电场减弱。因此，漂移运动的结果是使空间电荷区变窄，扩散运动加强。

最后，多子的扩散和少子的漂移达到动态平衡。在P型半导体和N型半导体的结合面两侧，留下离子薄层，这个离子薄层形成的空间电荷区称为PN结。PN结的内电场方向由N区指向P区。在空间电荷区，由于缺少多子，所以也称耗尽层。

在能带上，我们通常这么表示：

我们会将PN结空间电荷区的能带画成弯曲的结构

pn结的空间电荷区中存在有较强的内建电场，其中的载流子基本上都被该内建电场驱赶出去了，因此，通常可以认为空间电荷区中的电荷几乎完全是由电离杂质中心所提供的，即主要是电离的施主和受主杂质中心的电荷，这种空间电荷区就称为耗尽层（意即其中的载流子——电子和空穴都被耗尽了）。

他具有势垒的作用，就像一个小山坡，空穴很容易流上去，电子很容易往下跑，相反的情况则是很难的。这个情况在微观上就表现为PN结耗尽层内建电场的作用，排斥N区的电子以及P区的空穴，让他们不能通过耗尽层完成载流子的交换复合。

因此，PN结出现了单项导电性的特征，这个正是耗尽层的作用

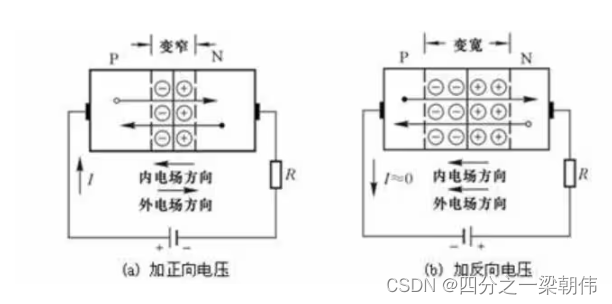

如果我们在两端加上电压

加正向电压，耗尽层变窄，对与载流子迁移的阻挡能力变弱，电流导通

加反向电压，耗尽层变宽，对与载流子迁移的阻挡能力变强，电流本来就不导通，现在还加大了宽度，就更不可能导通了

空间电荷区

也称耗尽层.在PN结中,由于自由电子的扩散运动和内电场导致的漂移运动,使PN结中间的部位(P区和N区交界面)产生一个很薄的电荷区,它就是空间电荷区.　　（1）当P型半导体和N型半导体结合在一起时，由于交界面处存在 载流子浓度的差异 ，这样电子和空穴都要 从浓度高的地方向浓度低的地方扩散 。但是，电子和空穴都是带电的，它们扩散的结果就使P区和N区中原来的电中性条件破坏了。P区一侧因失去空穴而留下不能移动的负离子，N区一侧因失去电子而留下不能移动的正离子。这些不能移动的带电粒子通常称为 空间电荷 ，它们集中在P区和N区交界面附近，形成了一个很薄的空间电荷区，这就是我们所说的 PN结 。　　（2）在这个区域内，多数载流子已扩散到对方并复合掉了，或者说消耗殆尽了，因此，空间电荷区又称为 耗尽层 。　　（3）P区一侧呈现负电荷，N区一侧呈现正电荷，因此空间电荷区出现了方向由N区指向P区的电场，由于这个电场是载流子扩散运动形成的，而不是外加电压形成的，故称为 内电场 。　　（4）内电场是由多子的扩散运动引起的，伴随着它的建立将带来两种影响：一是 内电场将阻碍多子的扩散 ，二是P区和N区的少子一旦靠近PN结，便在内电场的作用下漂移到对方， 使空间电荷区变窄 。　　（5）因此， 扩散运动使空间电荷区加宽，内电场增强，有利于少子的漂移而不利于多子的扩散；而漂移运动使空间电荷区变窄，内电场减弱，有利于多子的扩散而不利于少子的漂移。　　当扩散运动和漂移运动达到动态平衡时，交界面形成稳定的空间电荷区，即 PN结处于动态平衡
