分析功率型MOS管在锂电池保护电路中的详细应用

　

　　通常，由于磷酸铁锂电池的特性，在应用中需要对其充放电过程进行保护，以免过充过放或过热，以保证电池安全的工作。短路保护是放电过程中一种极端恶劣的工作条件，本文将介绍功率MOS管在这种工作状态的特点，以及如何选取功率MOS管型号和设计合适的驱动电路。



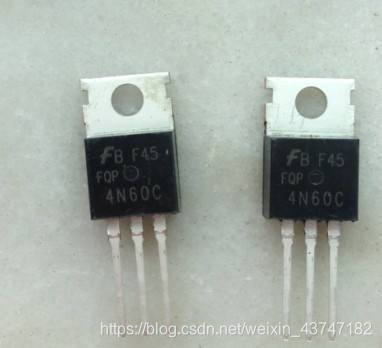

　　电动自行车的磷酸铁锂电池保护板的放电电路的简化模型如图1所示。Q1为放电管，使用N沟道增强型MOS管，实际的工作中，根据不同的应用，会使用多个功率MOS管并联工作，以减小导通电阻，增强散热性能。RS为电池等效内阻，LP为电池引线电感。

　　正常工作时，控制信号控制MOS管打开，电池组的端子P+和P-输出电压，供负载使用。此时，功率MOS管一直处于导通状态，功率损耗只有导通损耗，没有开关损耗，功率MOS管的总的功率损耗并不高，温升小，因此功率MOS管可以安全工作。但是，当负载发生短路时，由于回路电阻很小，电池的放电能力很强，所以短路电流从正常工作的几十安培突然增加到几百安培，在这种情况下，功率MOS管容易损坏。



　　&#
