AltiumDesigner在PCB设计中，部分元器件自动布局。适用于生成PCB时，元器件的归类梳理。

一、选择需要自动布局的元器件。

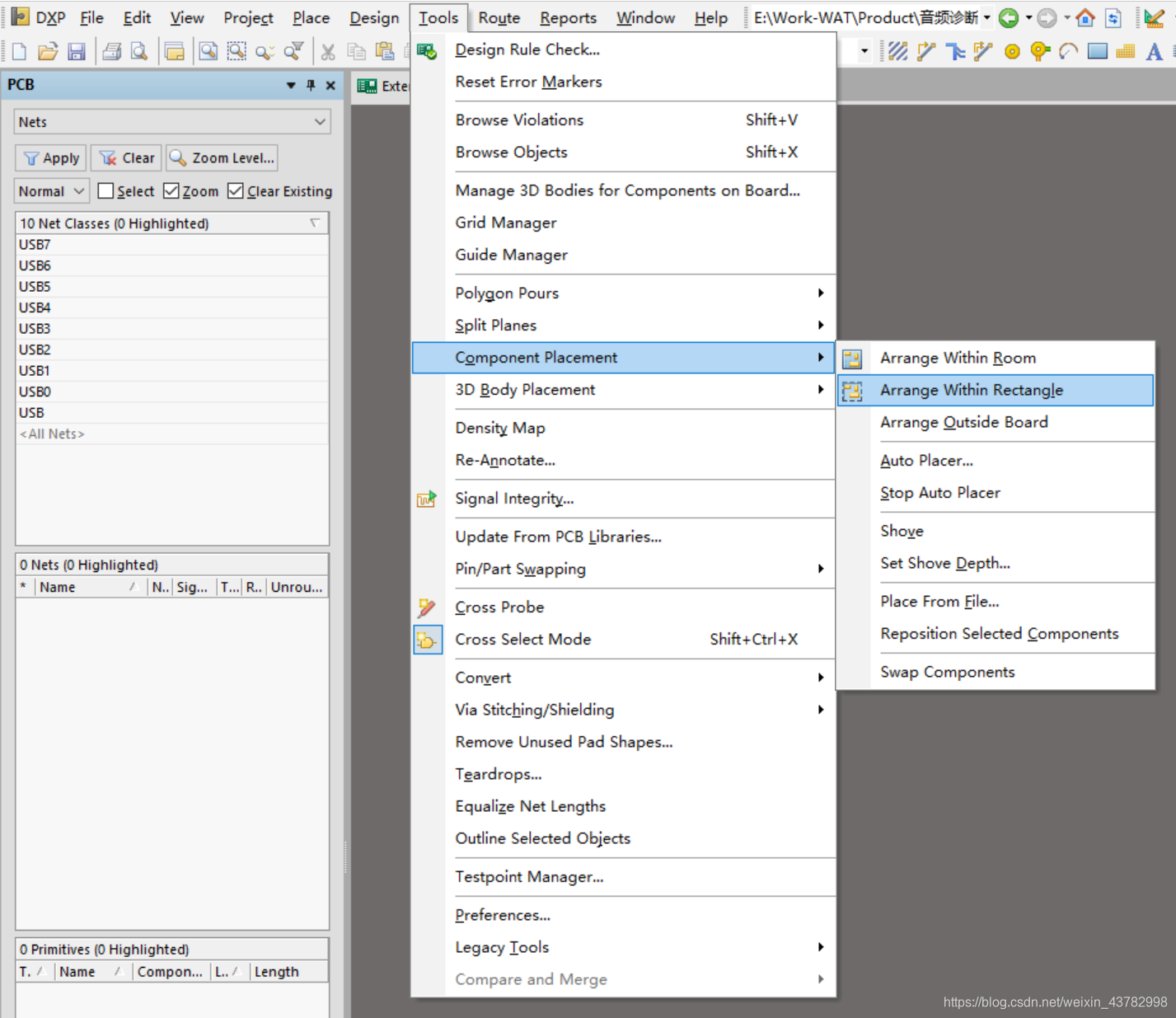

二、Tools→Component Placement→Arrange Within Retangle。

三、选择放置的位置和大小范围。
