Aultim Designer PCB DRC后,在messages中双击错误无法定位到具体错误的位置

一、问题描述

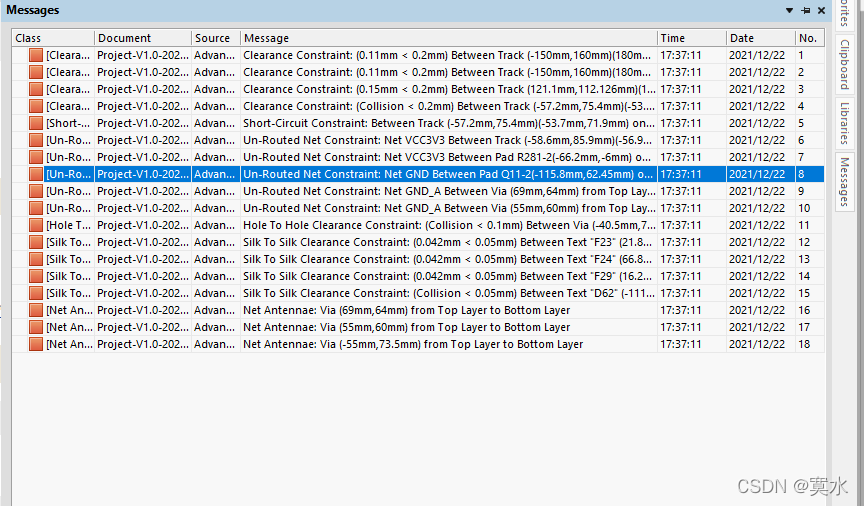

        在PCB设计中,Aultim Designer PCB DRC后,在messages中双击错误无法定位到具体错误的位置。

二、问题分析

1、查找资料,有人说是有中文路径的问题,将PCB复制到桌面,进行操作,问题依然存在。

2、怀疑文件太大,删除大部分电路后,进行操作,问题依然存在。

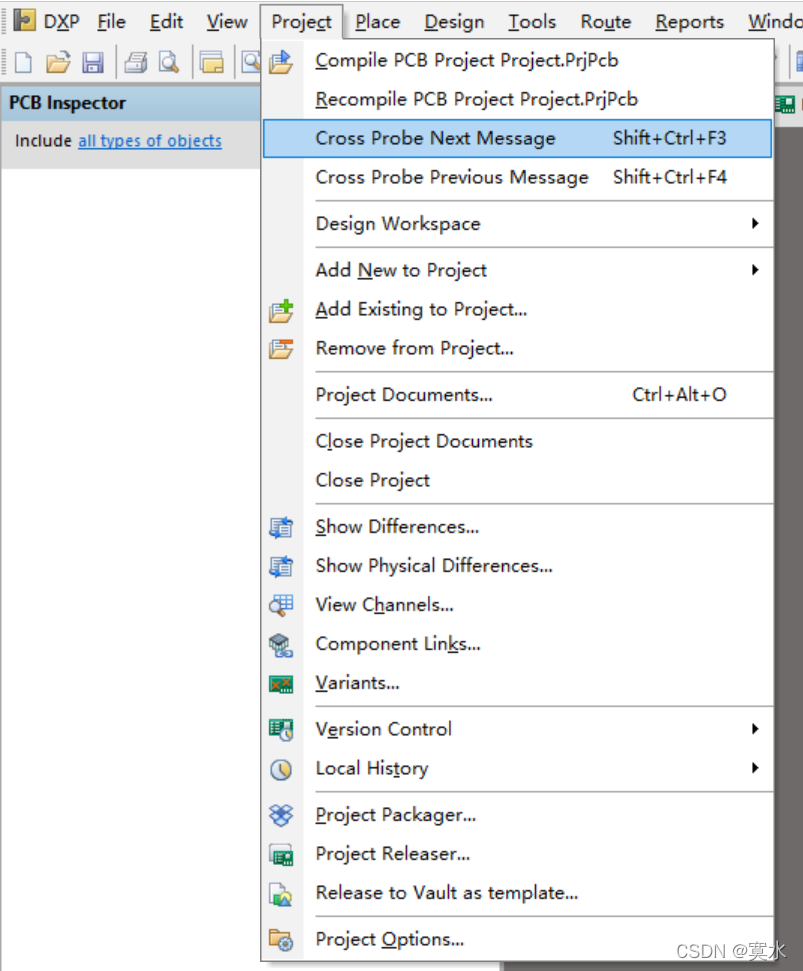

3、通过菜单栏定位,如下,能够准确的定位到具体的错误位置。

4、比对Rules,未发现异常。

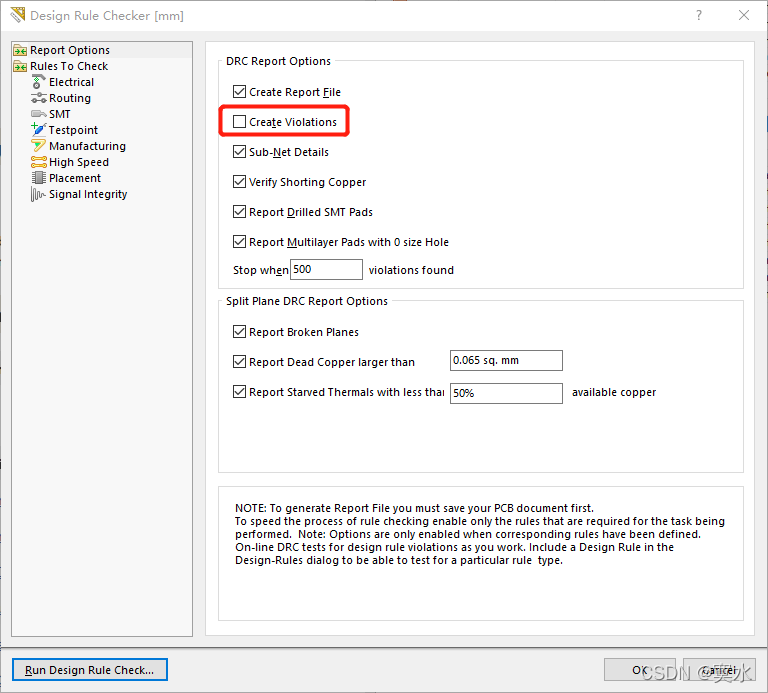

5、比对DRC选项,发现Create Violations选项不知何时不小心去掉了勾选。

三、解决方案

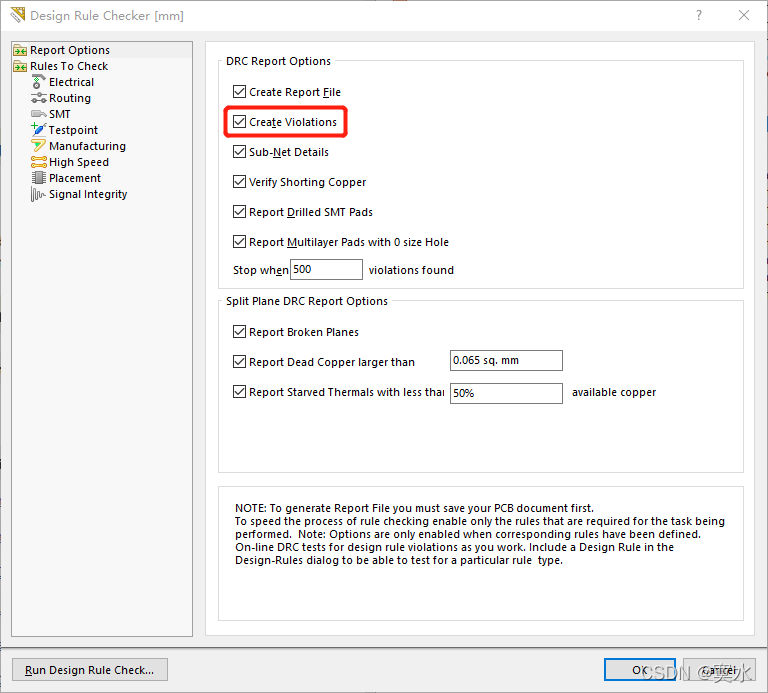

        在DRC选项中,勾选Create Violations选项,运行电气规则检查,在messages中双击错误项,奇迹发生了。唉,手残啊,不知何时不小心去掉了构造。
