嘉立创新建元件封装进行DRC检测发现无封装

本文介绍了在电路设计中元件和封装的关联过程,强调了关联时的注意事项,特别是元件无封装问题的常见原因及解决方法:一是删除并重新放置,二是直接修改已放置元件的封装属性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

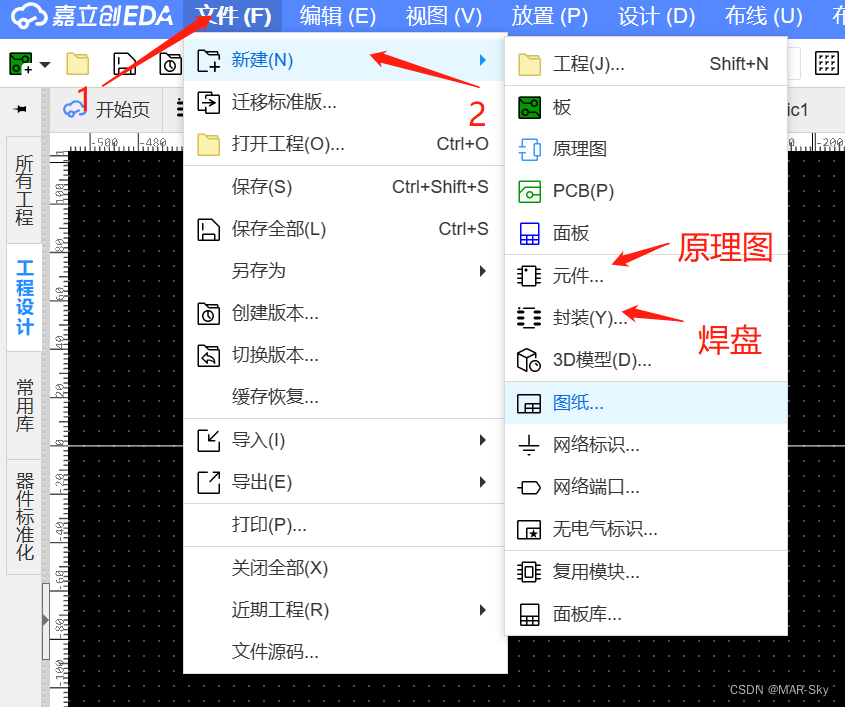

新建元件和封装

元件就是原理图中放的主要是引脚对应正确封装就是pcb设计中对应元件实际放置的焊盘。所以元件和封装需要关联
在这里插入图片描述

关联的时候需要注意

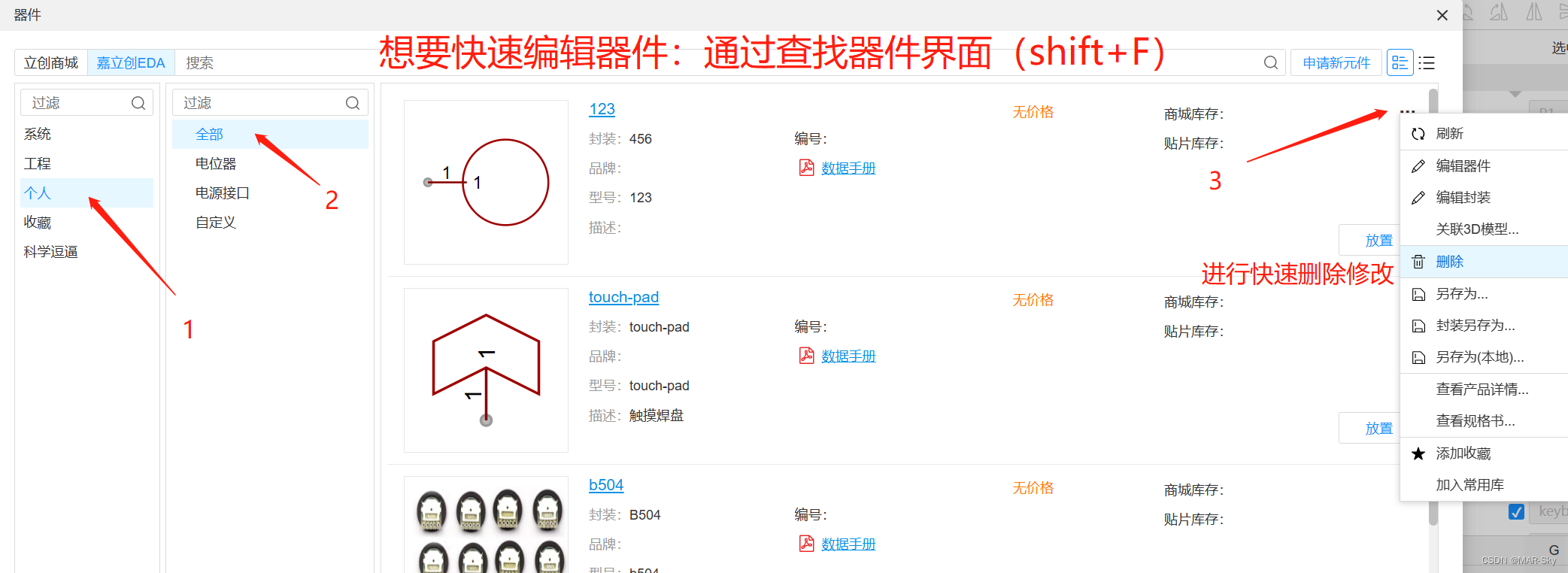

有时候出现元件无封装的情况,一般是因为没有管理封装(简单失误)或者是关联封装错误(需要看清楚名字和对象的属性)。
在这里插入图片描述

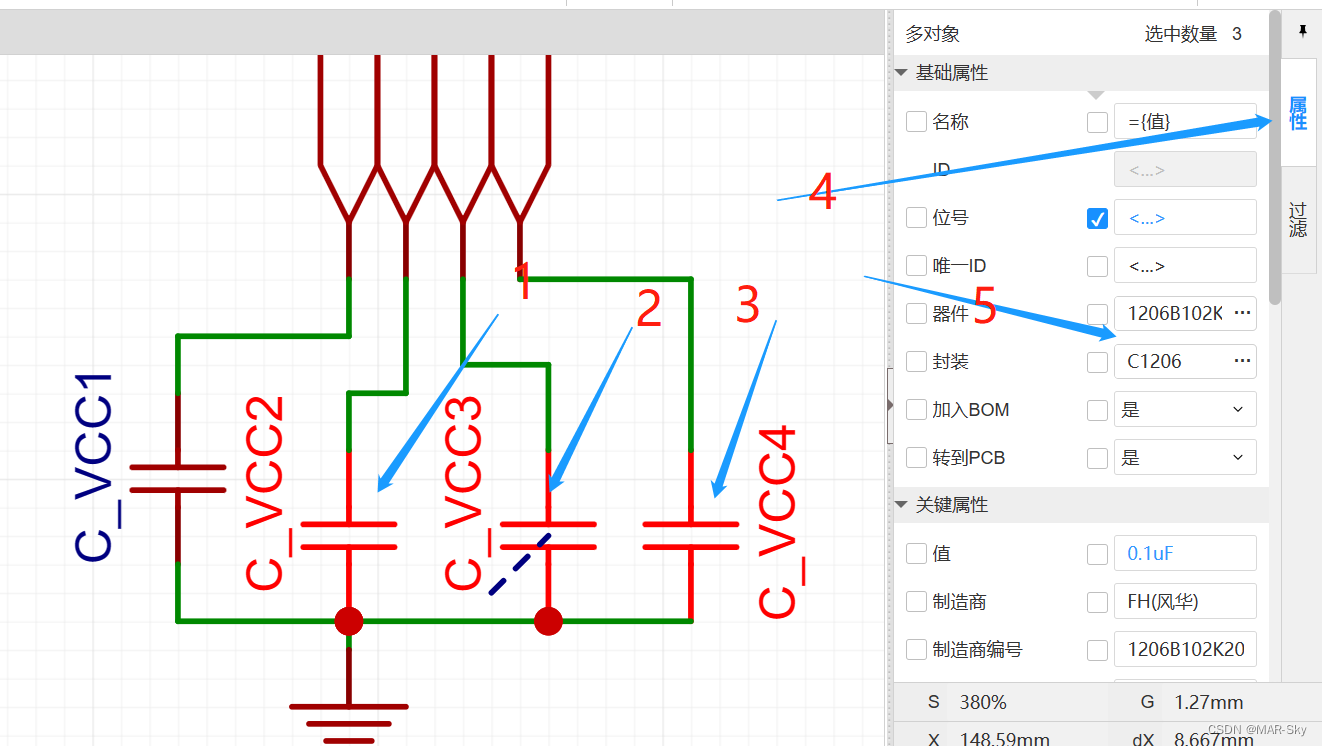

个人遇到的就是第二种,因为在关联时名字错,然后放置元件后检测无封装。这时候就算修改封装正确关联后也会报错。因为修改的封装不会更新到已放置的元件里。处理方法:第一种,删除已经放置的错误封装元件,重新放置;第二种,选择已经放置的错误元件,插入正确的封装(按着ctrl点选器件,然后点击属性栏中的“封装”,如下图)。
在这里插入图片描述

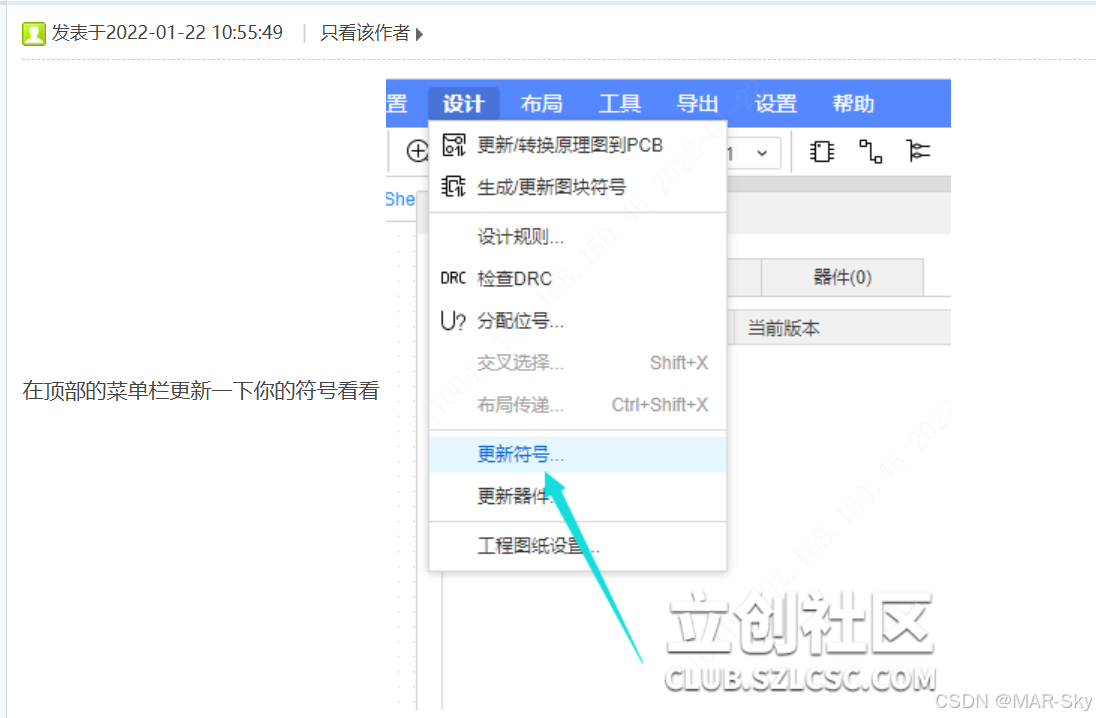

需要更新符号库

参考
上面这个帖子是22年的到24年还没改善,,也是有点儿,,
有时候在新建元件少写了某些东西,导出放置时错误,修改补充后需要在已有工程中更新符号,否则这个工程还是使用旧的库,导致一直错误

在这里插入图片描述
