CH340系列引脚功能，单片机烧录程序时“DTR的低电平复位，RTS高电平进入bootloader”有关的串口Modem联络信号

ch340常用的modem联络信号含义

可以理解为是电脑上位机软件（把程序下载到单片机中的软件），来完成联络信号的控制，进而控制单片机下载引脚的电压满足下载程序的需求。

烧录程序时常见DTR和RTS引脚

参考，参考视频

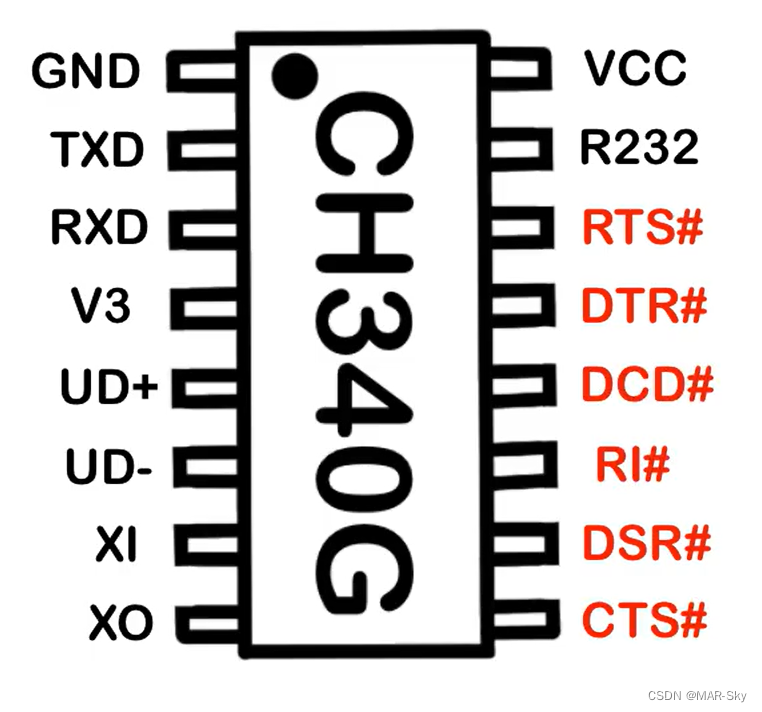

因为常常使用的都是串口下载程序，常用的芯片CH340系列，下图中标红的引脚是MODEM联络信号，其中常见的DTR和RTS就是常见的串口Modem网络输出信号，也就是通过烧录软件控制的接口。
各个引脚参考

能完成软件一键下载的电路

参考，参考1
DTR:数据传输准备就绪
RTS：请求传送开始

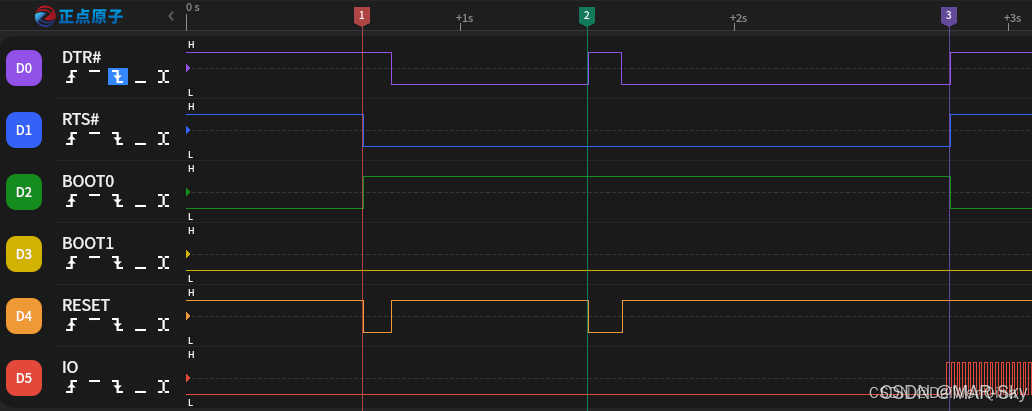

上面两个引脚通常空闲，情况下是高电平，在请求下载开始RTS先拉低，然后DTR拉低，完成传送后两个引脚全部拉高。 flyMCU下载时“DTR的低电平复位，RTS高电平进入bootloader”软件设置和实际引脚电压变化是相反的。

下载过程电路变化

参考

开始下载

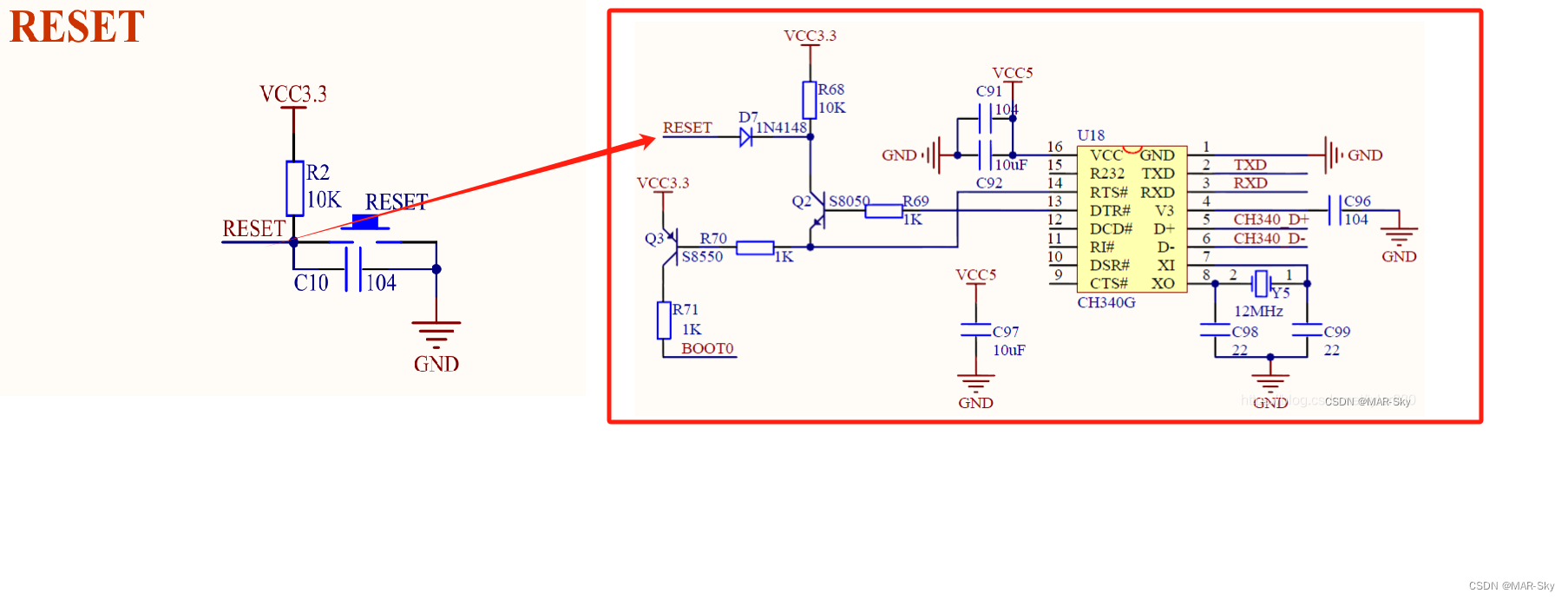

在stm32单片机下载时知道BOOT0是高电平时，启动下载。下面电路图中，（请求发送）RTS先拉低，Q3导通则boot0是高电平；这时按下RST复位键，复位单片机，然后（数据传送准备）DTR拉低，导致Q2不通，BOOT0保持高电平，进而进入下载程序过程。

下载完成后

RTS和DTR都被拉高，两个三极管全部关闭（相当于很大阻值，不理解为断路），在连接boot0的通路中占很大部分的压降，导致boot0电平为0。
