储能变流器(PCS)是电池储能系统中的核心设备，它是将电池储存的电能转化为交流电能供应给电网或用户的装置。
PCS主要由逆变器、变压器、控制器等组成。其主要功能是将直流电能转化为交流电能，并控制电能的输入输出，以及确保系统的安全和稳定。
储能变流器由功率、控制、保护、监控等软硬件组成，其主要功能包括平抑功率、信息交互、保护等，PCS决定了输出电能质量和动态特性，也很大程度影响电池的使用寿命。

1.1、PCS工作原理

在这里插入图片描述

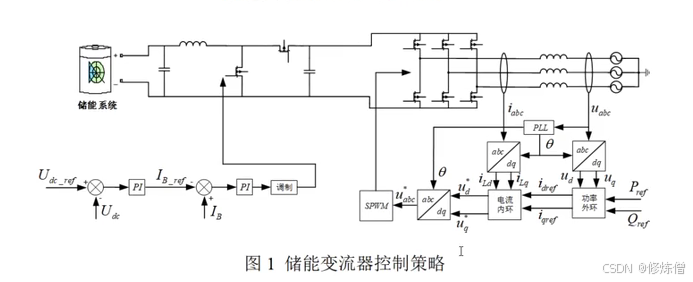

储能变流器主要包DCDC和DCAC两大部分，其中DCDC采用同步boost拓扑结构，主要功能是维持系统功率平衡并稳定直流母线电压。DCAC部分采用三相全桥逆变拓扑结构，主要功能是向电网输送电能并控制输送的有功功率、无功功率保持在给定值附近。

1.2、PCS工作模式

1、并网模式：并网模式中，储能逆变器连接在一个大容量公用电网中，大容量是指该电网的总容量至少比储能逆变器容量大10倍以上。并网模式的主要特征是储能逆变器必须与存在的电网频率同步。要做到与电网同步，储能逆变器相对电网来说作为一个电流源。
2、离网模式（孤岛模式）：孤岛系统是一个或多个发电系统并联形成一个局部的“微网”。孤岛系统的主要特征是局部电网与所有的大电网脱离，储能系统的额定功率与局部电网产生的总功率大致相等。在这个系统中，储能系统必须可以充当网路电源，给局部电网提供电压和频率控制。
3、混合模式：在并网模式和离网模式之间进行切换。储能系统处于微网中，正常工作状态下作为并网系统运行，如果微网与公共电网脱离，储能系统将工作在离网模式为微网提供主电源。

二、PCS型号选型介绍

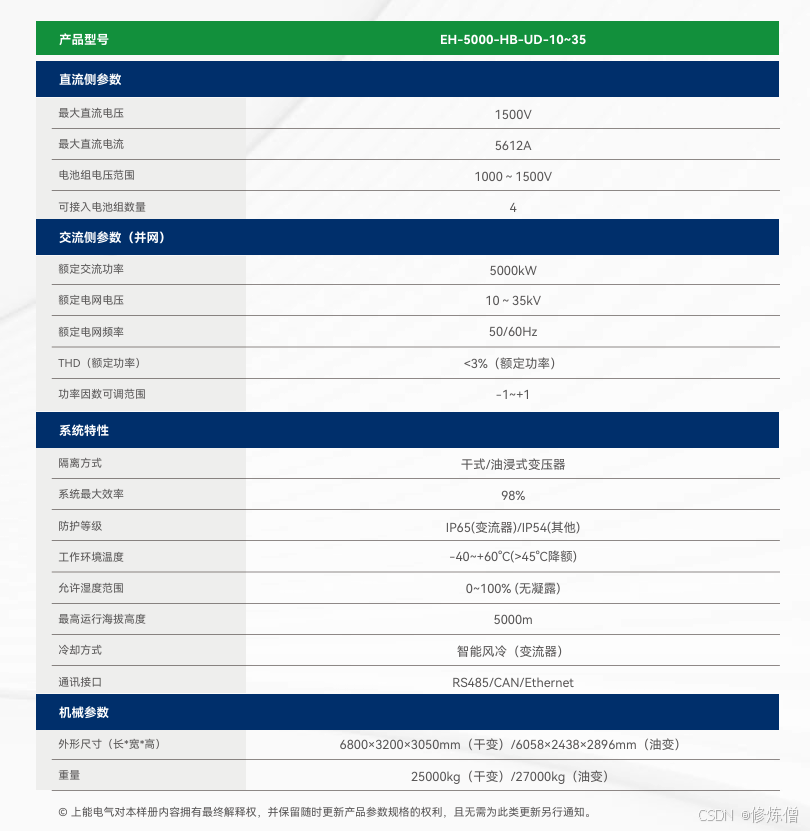

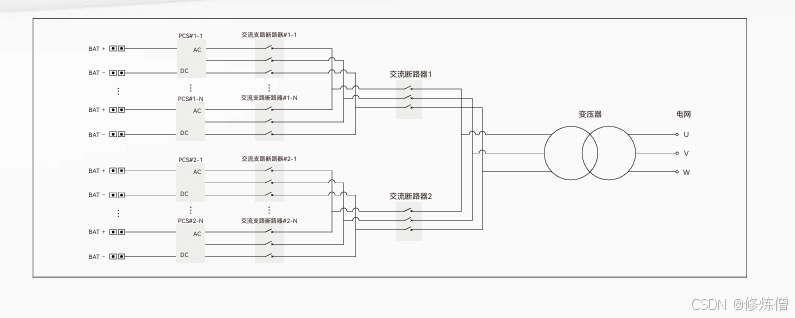

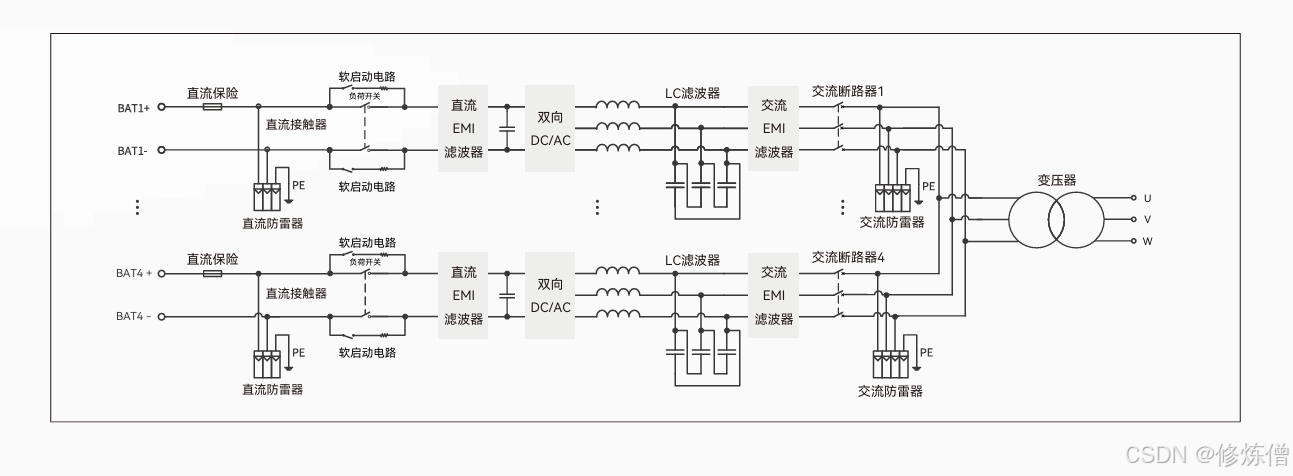

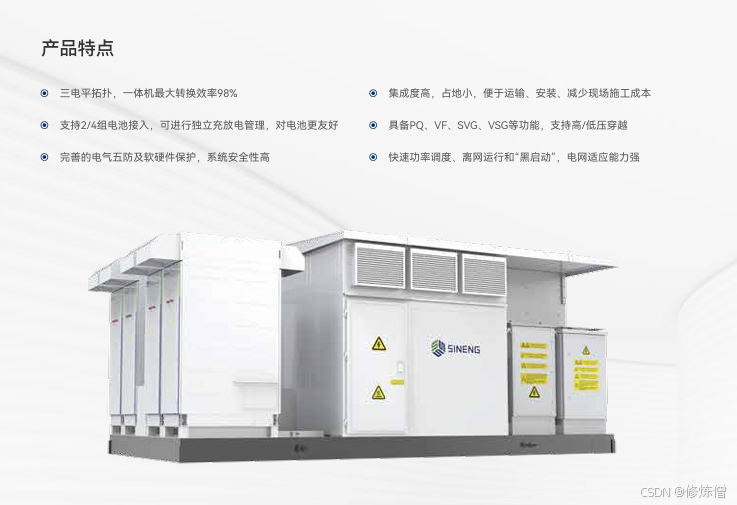

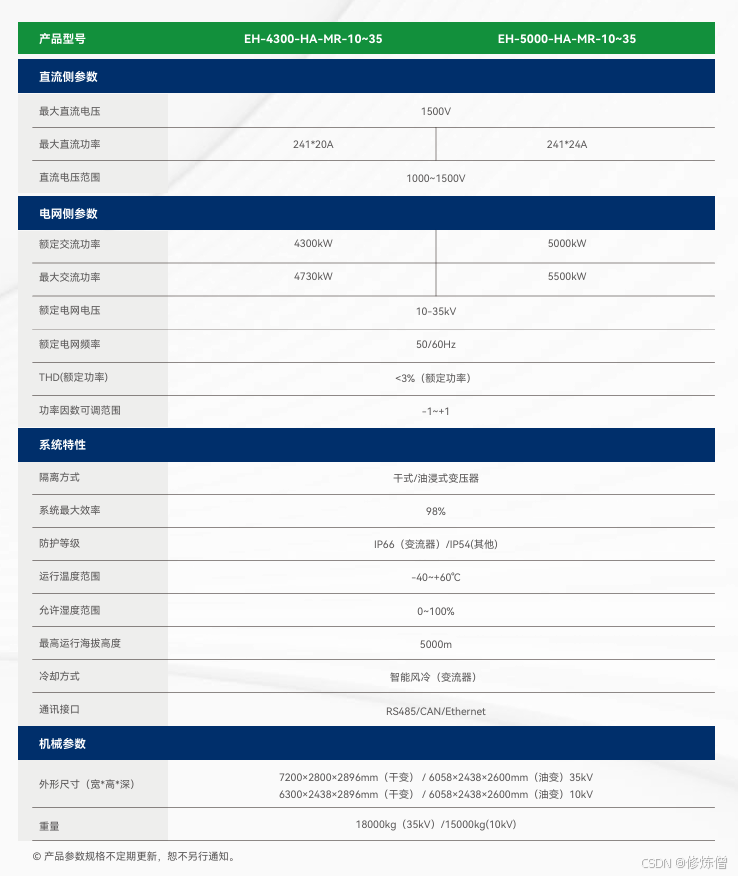

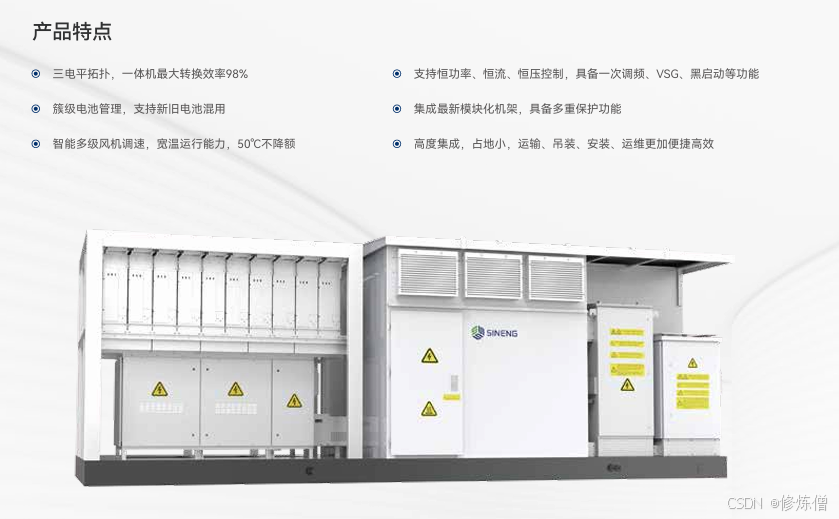

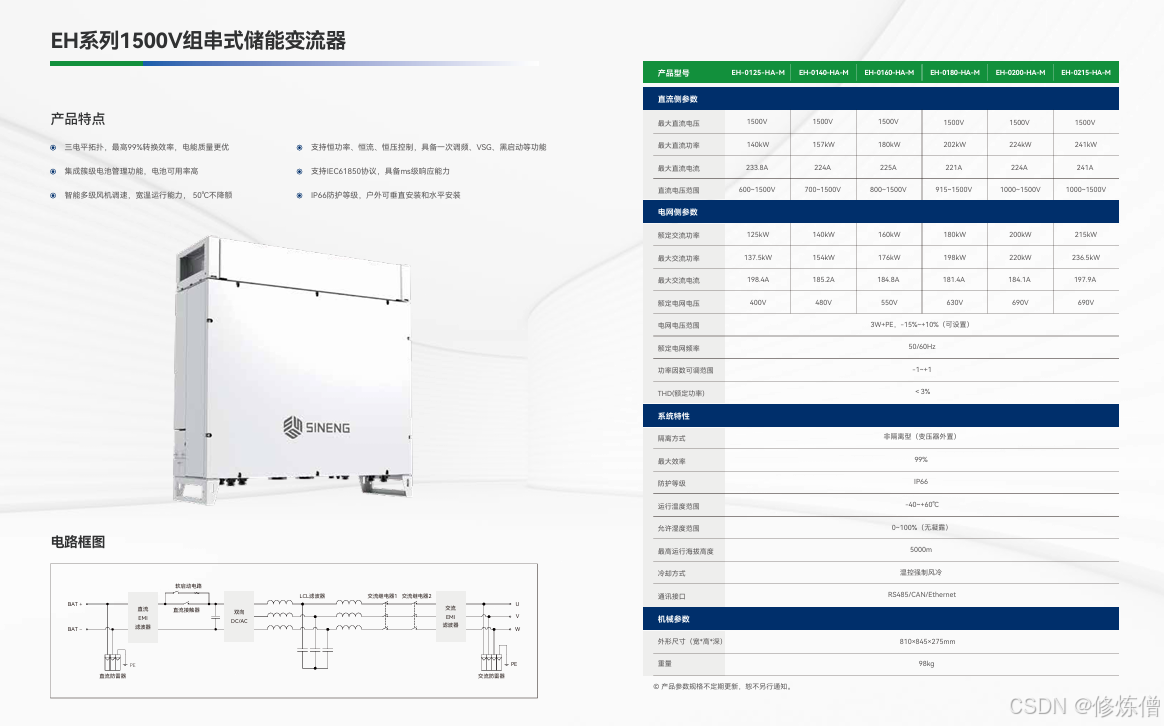

参考组串式储能技术路线及华为智能组串式工商业储能柜产品分析
从技术路线来看，分为集中式变流器、组串式变流器、集散式变流器和微型变流器。

集中式PCS：能源转化的核心引擎
特点：作为储能系统的“心脏”，它通过总线连接所有电池簇，统一进行电能转换，适合大规模储能项目。
优点：维护简便，成本较低。
缺点：对电池一致性要求高，单点故障影响大。
组串式PCS：精细管理，守护电池健康
特点：为每个电池簇或电池单元提供专属保护，独立转换电能，适用于各类规模储能项目。
优点：电池管理出色，故障诊断精准，提高系统可靠性与电池寿命。
缺点：设备较多，初始投资可能较高。
集中式逆变器：集中式逆变器的架构设计是将整个光伏阵列的直流输入通过集中连接到一个逆变器。所有的光伏组串被并联连接到逆变器的直流输入端，然后逆变器将其转换为交流电输出。
集散式PCS：智慧协调，高效运行
特点：融合集中式与组串式优点，通过中央控制器协调多个本地PCS，适用于综合考虑效率、可靠性与成本的储能项目。
优点：兼具系统效率与精细化管理，故障影响小。
缺点：系统复杂，需高级通信与控制算法。
