TL431做比较器该如何理解？

     TL431是由美国德州仪器公司（TI）和Motorola公司生产的2.50~36V可调精密并联稳压器，它是一种具有可调电流输出能力的基准电压源，TL431系列产品包括TL431C、TL431AC、TL431I、TL431AI、TL431M、TL431Y，共6种型号。它们的内部电路完全相同，仅个别技术指标略有差异。但是TL431可用来做比较器嘛？答案是肯定的！下面就跟大家分享实战案例：

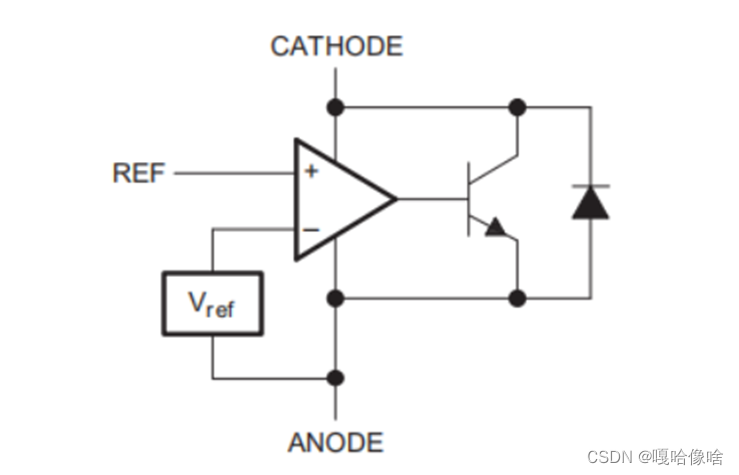

    根据TL431的数据手册，你会看到TL431的内部框图如下：由一个等效运放，NPN三极管，二极管组成。



      运放的理想开环增益为无穷大，当运放信号输入端电压不相等时，输出会持续调节，使得输出电压升高或者降低，直到受电压轨（VCC/GND）限制输出电压不再变化为止。

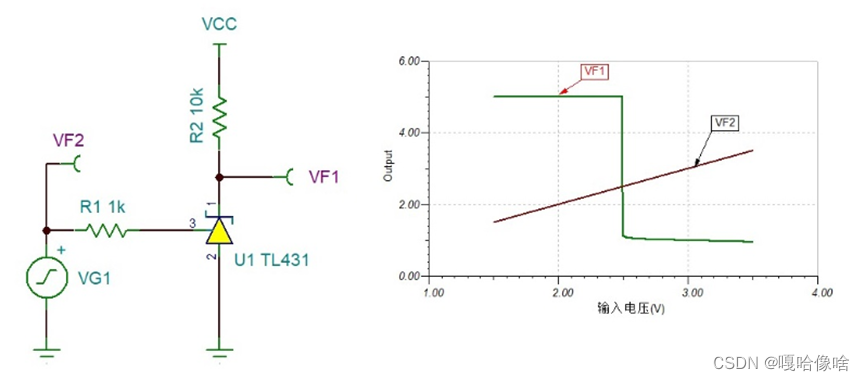

TL431内部参考电压约等于2.5V。因此我们可以利用上述原理，让输出VF1在VCC和GND之间变化，实现一种以2.5V为电压基准的电压比较器。仿真图如下所示：当VF2一直上升到≥VCC时，那那么内部三极管将完全导通，输出VF1将会是接近0V。



      是不是很简单，上文只是进行了定性分析，说明了TL431能够用作比较器，那有没有应用价值呢？答案是有的，下面来举例说明：

案例1

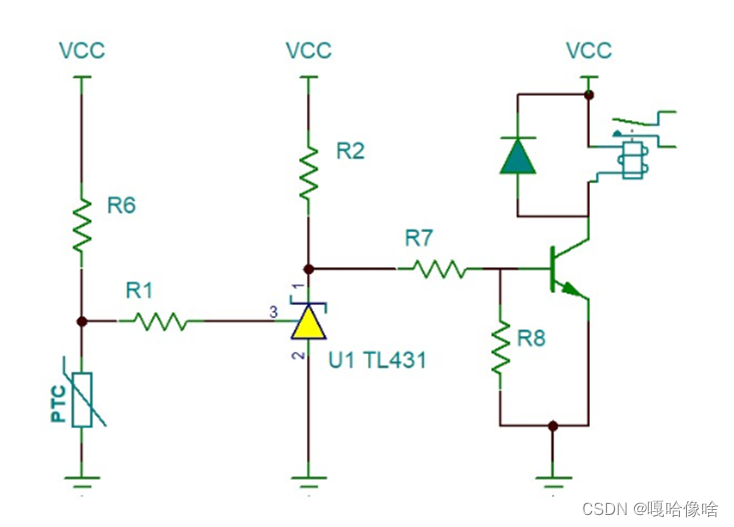

     假如需要检测环境温度，当温度超过设定值时通过继电器控制风扇开始工作。电路如下，其中的参数没有给出，需要根据实际情况计算。在应用中需要添加电容可起到储能和滤波的作用。



 案例2

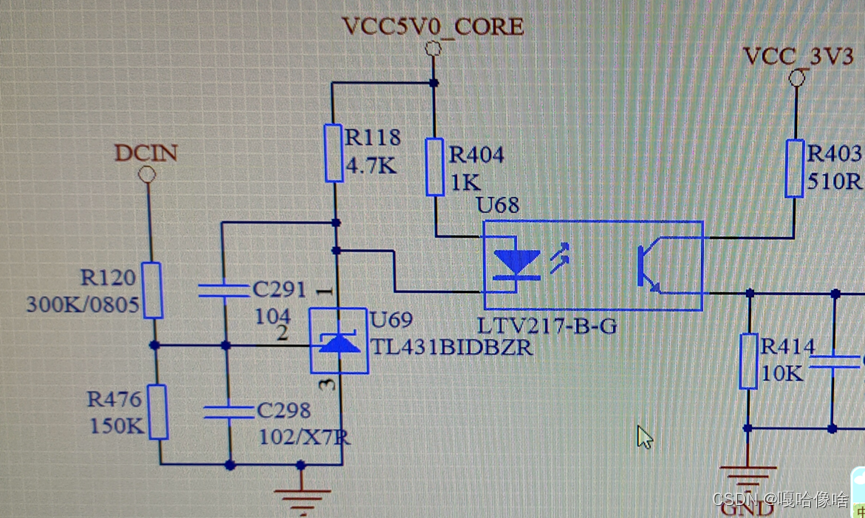

下面的电路是我开发的一款产品，可以看下，具体实现功能是：检测到DCIN掉电后，TL431的 K端，也就是光耦二极管的负端处于高阻态，此时光耦不动作，后级输出低电平。而DCIN正常的情况下，TL431的K端相当于接地，光耦此时动作，后级输出高电平。
