情况说明，现在有一个电流采样放大器，输入信号是一个占空比信号，我要去看电流采样放大器的线性度怎么样，所以就做了个这么一个小东西。

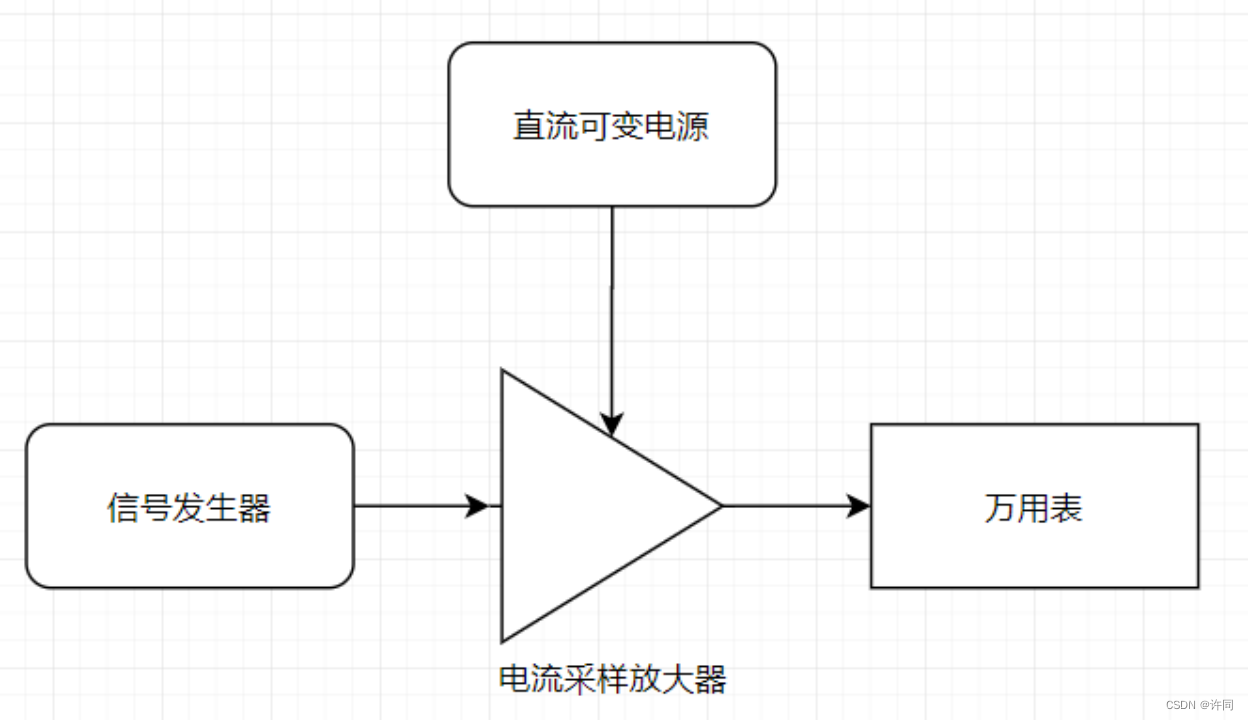

接线框图如下图所示：

图1：接线框图

表1：使用的仪器仪表

信号发生器	KEYSIGHT 33500B
万用表	KEITHLEY THD2015
电源	KEYSIGHT E36312A

mport time
import pyvisa
import serial
import logging
import random

TestStep=100
#设置Logging的格式
logging.basicConfig(level=logging.INFO, filename='coder.log', filemode='a',
                    format='%(asctime)s- %(levelname)s: %(message)s')
logLevel=logging.StreamHandler()
logLevel.setLevel(level="INFO")
logger = logging.getLogger('simpleExample')
#打开资源管理器
rm = pyvisa.ResourceManager()
#打印计算机现有的资源
print(rm.list_resources())
#打开资源并命名成想要命名的名字
E_Source=rm.open_resource('USB0::0x2A8D::0x1102::MY61002562::INSTR')
DMM=rm.open_resource('GPIB0::4::INSTR')
WaveGen=rm.open_resource('GPIB0::10::INSTR')
#设置电源参数
E_Source.write("INST P25V")
E_Source.write("VOLT 13.3")
#设置电压范围 x 代表电压
for x in range(15,40):
    #
    E_Source.write("VOLT "+str(x))
    for y in range(0,99):
        #设置占空比
        WaveGen.write('SOURce1:FUNCtion:SQUare:DCYCle '+str(y))
        #读取信号发生器占空比 型号：33500b
        duty=WaveGen.query('SOURce1:FUNCtion:SQUare:DCYCle?')
        #等待两S数据稳定
        time.sleep(2)
        #万用表查询电压值
        Voltage = DMM.query("MEAS:VOLT:DC?")
        #记录占空比 芯片输出电流 直流源给定电压
        logger.info("DUTY: "+duty+"IPROP: "+Voltage+"DC SOURCE V:"+str(x))
