前言

首先这个文档是基于Unity2018及以上的，由于实习需要做AR相关的内容，但是AR Core之前的教程大多是基于SDK的，而这一功能已不在Unity更高版本中支持，同时楼主又是个Unity小白，所以为了跑起ARCore在安卓上的demo用了很久，以下便是过程记录，仅供参考~

ARCore官方文档

前期准备

安装unity以及对应版本的Android Build Support

推荐用unityhub直接安装

安装AR Foundation插件与ARCore XR Plugin

在Unity内的Window/Package Manager的Unity Registry中搜索安装

将unity的环境调整为Android

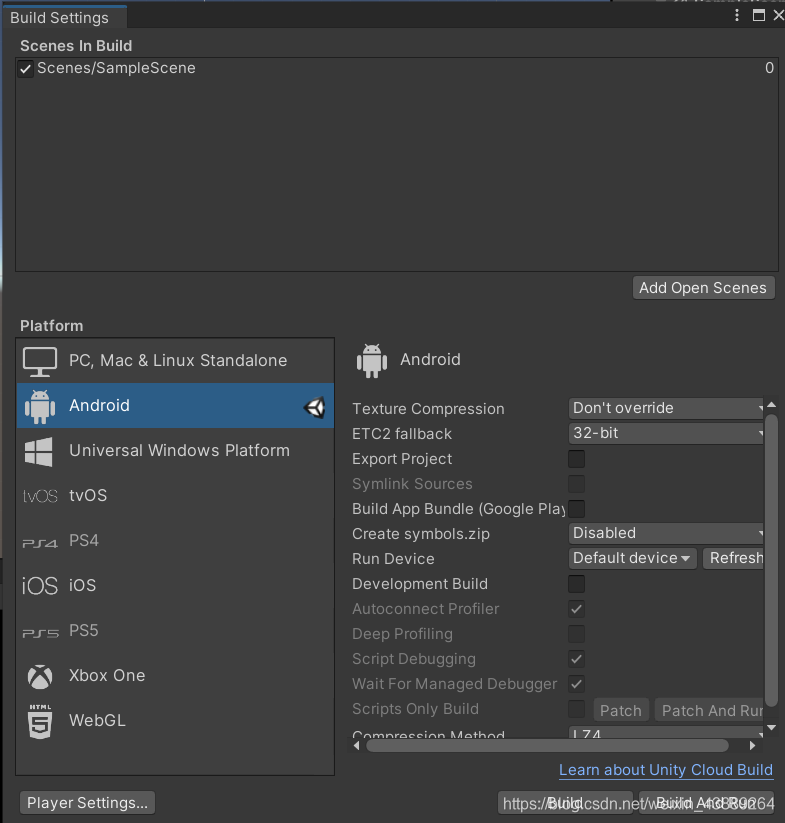

位置为File/Build Settings，选择Android并点击Switch Platform，成功后可以看到如下内容

请添加图片描述

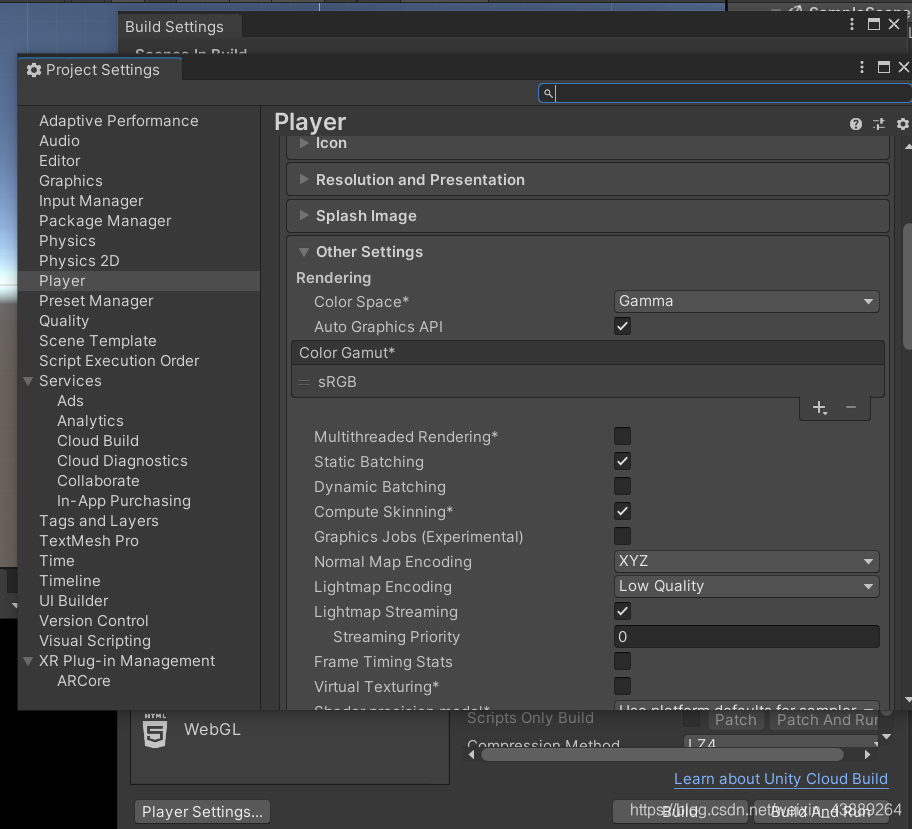

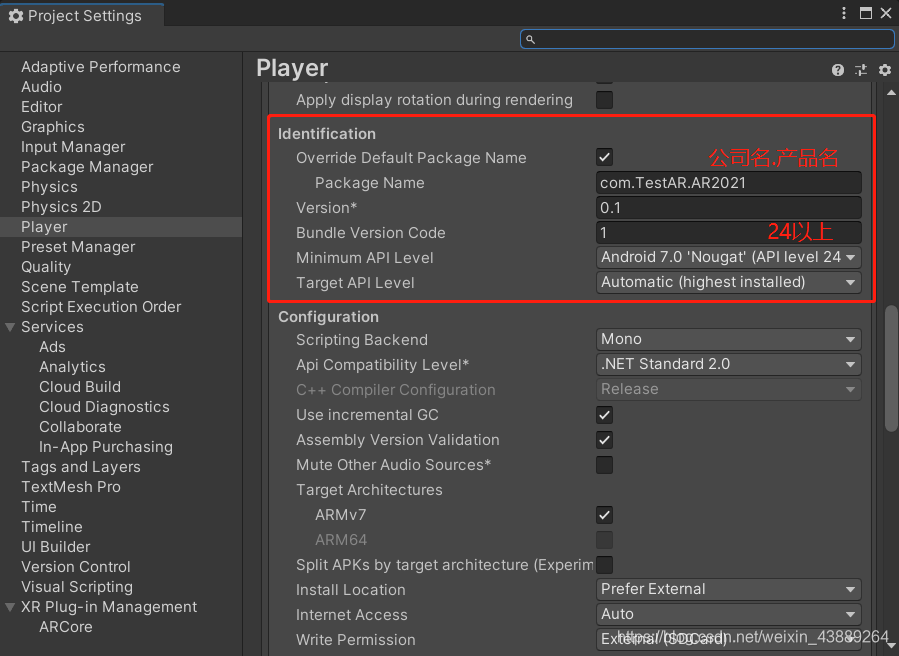

点击左下角的Player Settings，随后对其中的Other Settings进行配置：
注意这里要修改默认的包名以及Android版本，24以上的才支持AR Core，其他设置也与图中保持一致即可

在这里插入图片描述

操作过程

0. 创建元素

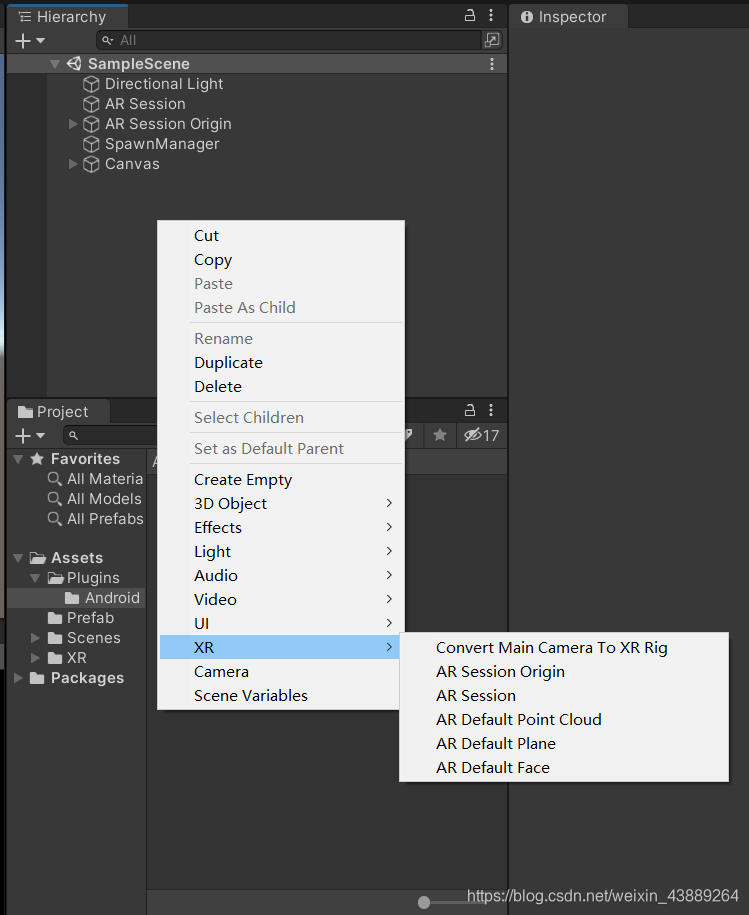

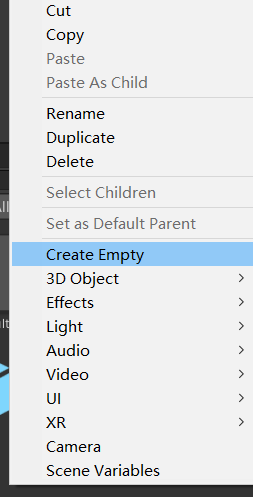

在Hierarchy中右键，找到XR，然后创建即可，以下模块均为创建相应部分后的操作

在这里插入图片描述

1. 创建一个AR Session

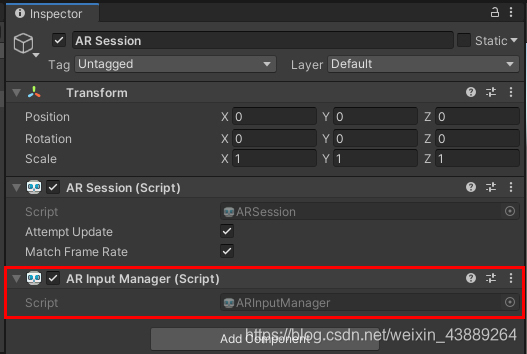

检查是否有AR Input Manager（如果没有就要用Add Component添加）

在这里插入图片描述

2. 创建一个AR Session Origin

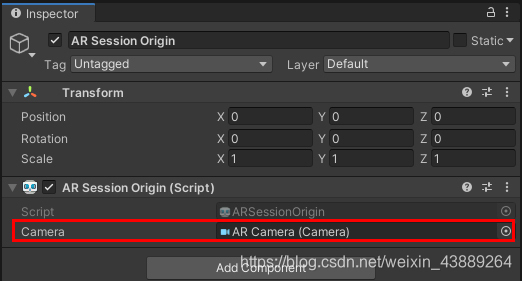

检查AR Camera已经对应了AR Session Origin Camera

在这里插入图片描述

使用Add Component添加一个AR Plane Manager（实现检测平面的功能）

选择DetectionMode为Everything（为检测水平和垂直的平面）

使用Add Component添加AR Raycast Manager（为了与平面交互）

最终结果如下：

在这里插入图片描述

选择AR Camera的Tag为主相机（记得删除原本的相机）

在这里插入图片描述

3. 创建一个AR Default Plane

先在上面的Hierarchy中创建（XR/AR Default Plane），再拖至Project视图成为预设（prefab），再删除Scene部分的Plane

在这里插入图片描述

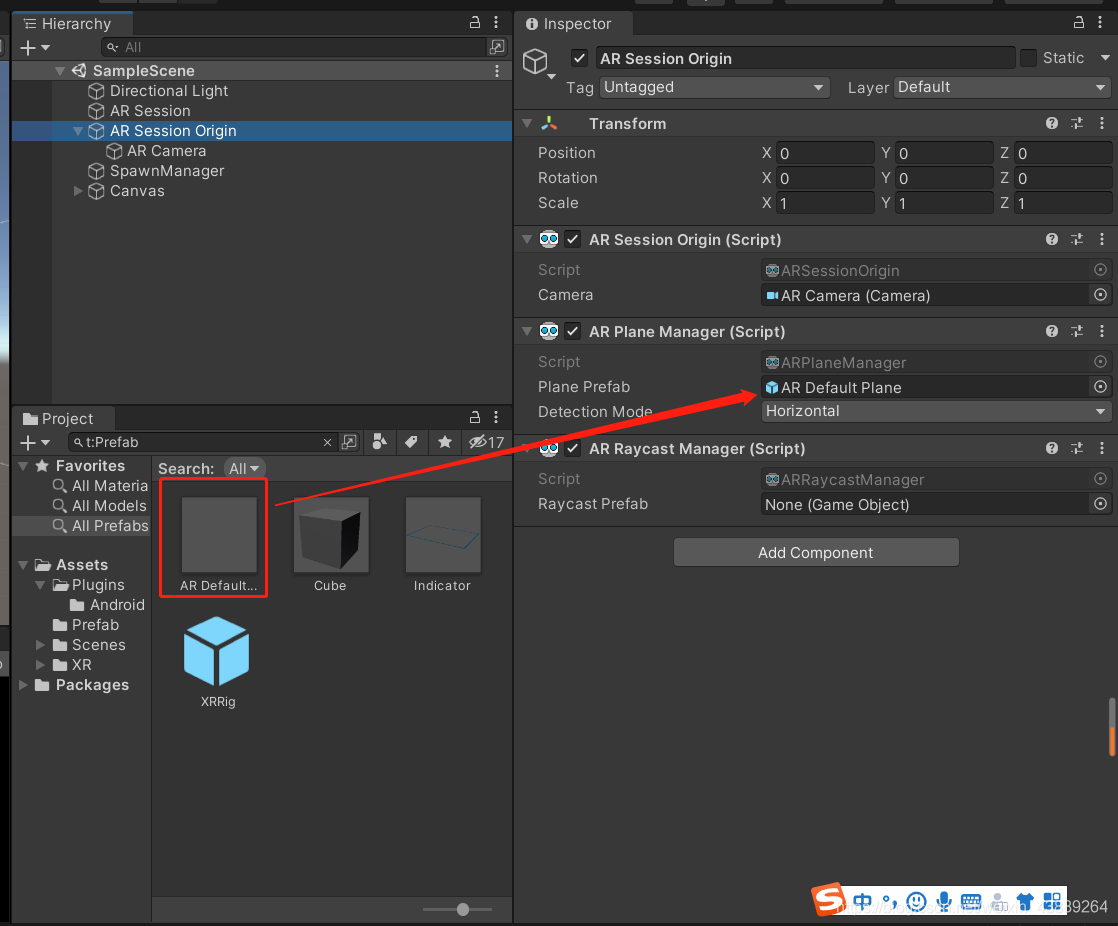

将预设的Plane拖至AR Session Origin的AR Plane Manager的Plane Prefab

在这里插入图片描述

4. 创建一个spawn作为显示在平面内的物体

创建一个名为SpawnableObject的Cube

在这里插入图片描述

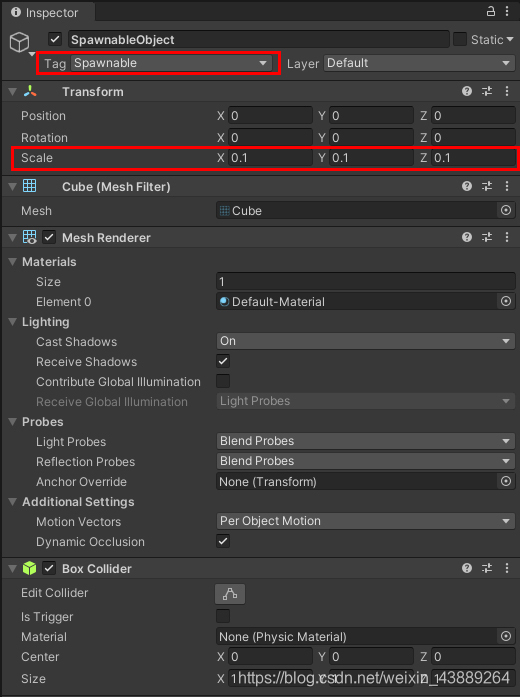

设置scale为0.1，0.1，0.1
为cube新建一个名为Spawnable的tag，并为cube选中它

最后结果如下：

在这里插入图片描述

与前面平面同理，将其拖入project window创建预设，并删除Hierarchy中的Cube

（预设Prefab其实有点类似复用的模块、组件…)

5. 创建一个交互的脚本

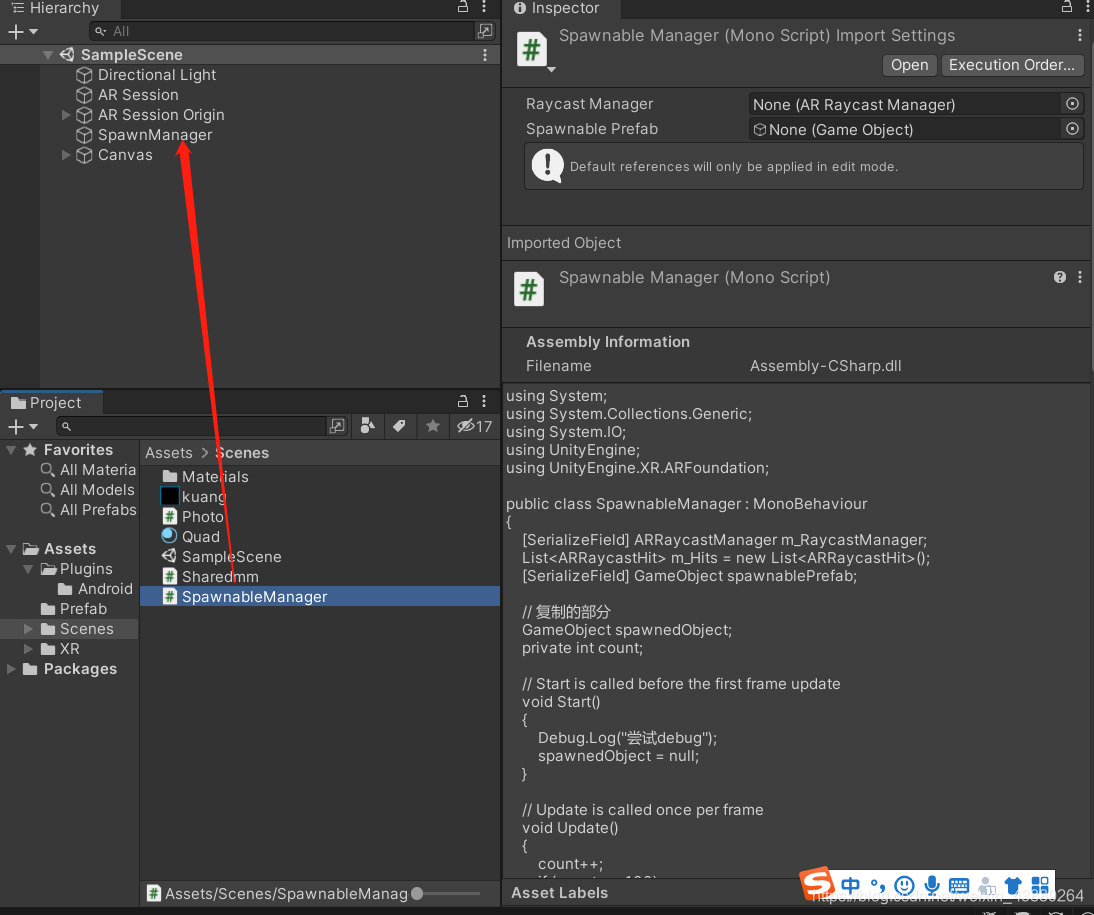

创建一个C#脚本并将其命名为SpawnableManager

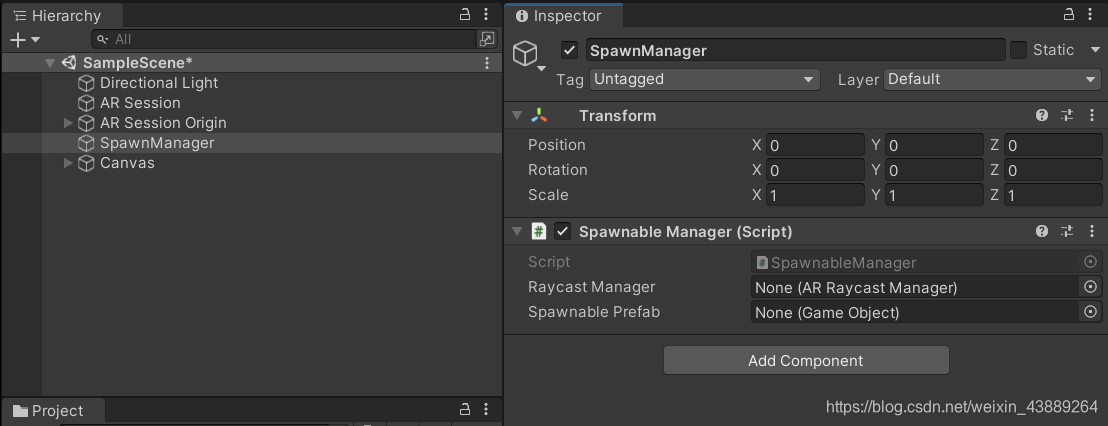

创建一个Empty Game Object在Scene中，并取名为SpawnManager
修改脚本代码如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;

public class SpawnableManager : MonoBehaviour
{
  [SerializeField]
  ARRaycastManager m_RaycastManager;
  List<ARRaycastHit> m_Hits = new List<ARRaycastHit>();
  [SerializeField]
  GameObject spawnablePrefab;

  GameObject spawnedObject;
  // Start is called before the first frame update
  void Start()
  {
    spawnedObject = null;
  }

  // Update is called once per frame
  void Update()
  {
    // 检测点击，针对点击的不同阶段(phase)，我们执行不同的事务
    if (Input.touchCount == 0)
      return;
    if (m_RaycastManager.Raycast(Input.GetTouch(0).position, m_Hits))
    {
      if (Input.GetTouch(0).phase == TouchPhase.Began)
      {
        SpawnPrefab(m_Hits[0].pose.position);
      }
      else if (Input.GetTouch(0).phase == TouchPhase.Moved && spawnedObject != null)
      {
        spawnedObject.transform.position = m_Hits[0].pose.position;
      }
      if (Input.GetTouch(0).phase == TouchPhase.Ended)
      {
        spawnedObject = null;
      }
    }
  }

  private void SpawnPrefab(Vector3 spawnPosition)
  {
    spawnedObject = Instantiate(spawnablePrefab, spawnPosition, Quaternion.identity);
  }
}
