CATIA V5-6 R2017 盘盖类零件设计

盘盖类零件形状复杂多样，建模方法灵活，本节以某法兰连接盘为例，讲解盘盖类零件建模方法，如图9-10所示。

01在【标准】工具栏中单击【新建】按钮，在弹出的对话框中选择part，单击【确定】按钮，新建一个零件文件，并选择【开始】-【机械设计】-【零件设计】，进入【零件设计】工作台。

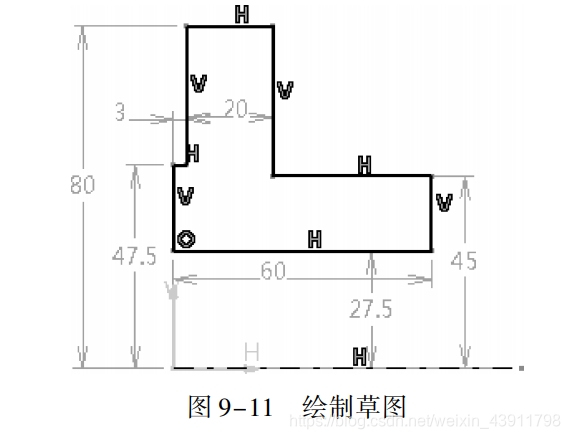

02单击【草图】按钮，在工作窗口选择草图平面YZ平面，进入草图编辑器。利用轮廓、直线、轴线等工具绘制如图9-11所示的草图。单击【工作台】工具栏中【退出工作台】按钮，完成草图绘制。

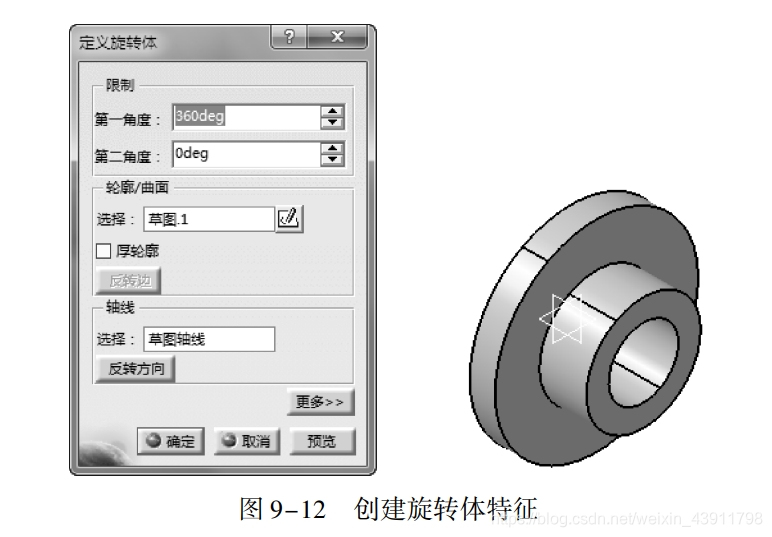

03单击【基于草图的特征】工具栏中【旋转体】按钮霸，选择旋转截面，弹出【定义旋转体】对话框，选择上一步草图为旋转槽截面，单击【确定】按钮，系统自动完成旋转体特征，如图9-12所示。

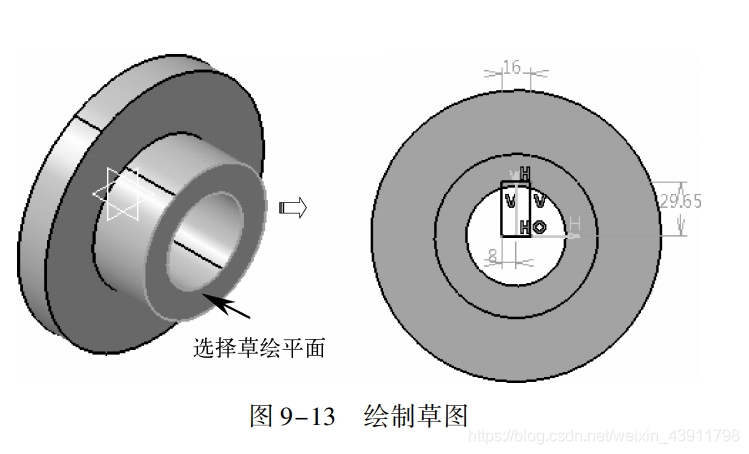

04选择旋转体小头端面，单击【草图】按钮，进入草图编辑器。利用矩形等工具绘制如图9-13所示的草图。单击【工作台】工具栏中【退出工作台】按钮，完成草图绘制。

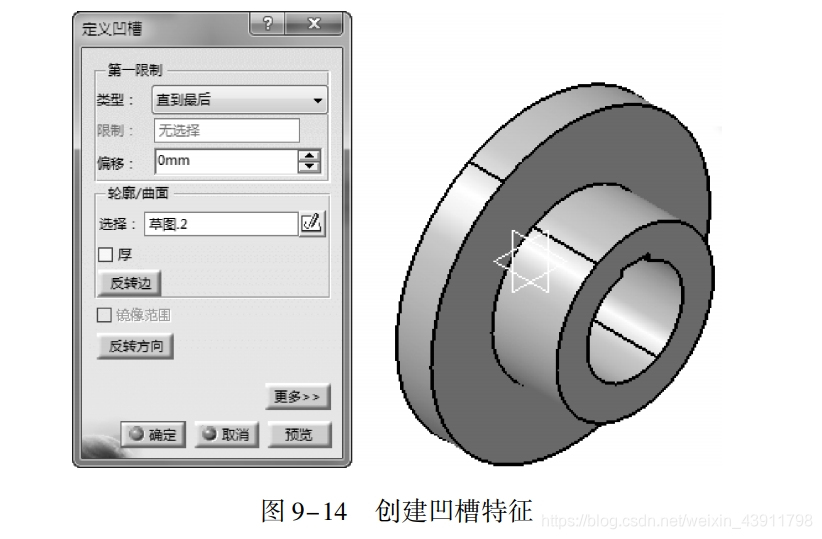

05单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【类型】为【直到最后】，单击【确定】按钮，系统自动完成凹槽特征，如图9-14所示。

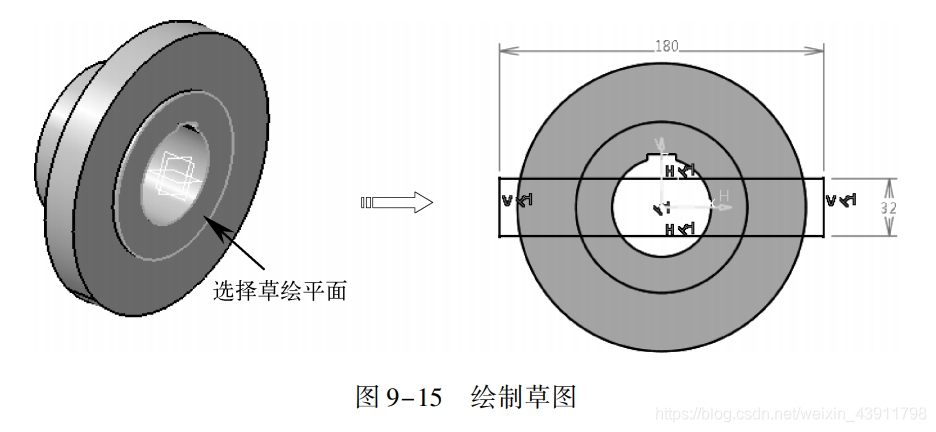

06选择旋转体大头端面，单击【草图】按钮，进入草图编辑器。利用矩形等工具绘制如图9-15所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

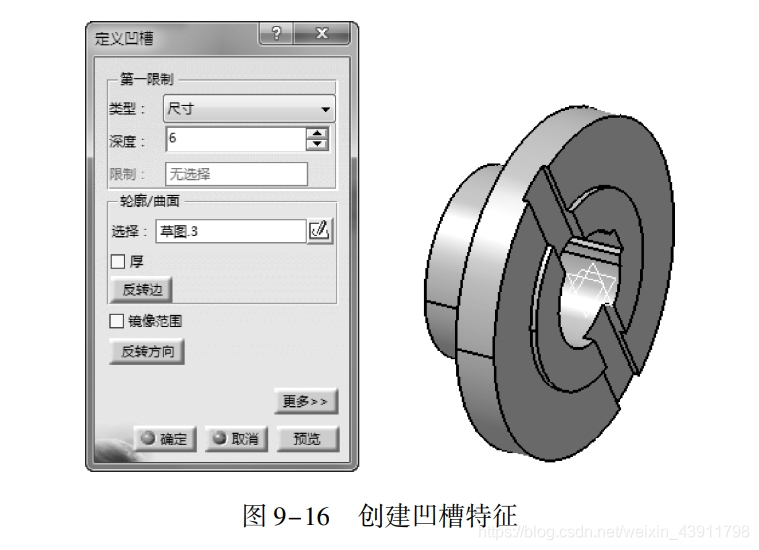

07单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【类型】为【尺寸】，单击【确定】按钮，系统自动完成凹槽特征，如图9-16所示。

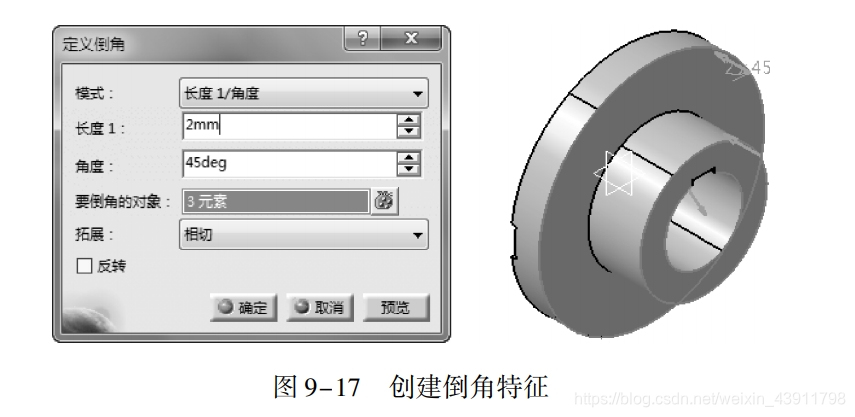

08单击【修饰特征】工具栏中【倒角】按钮，弹出【定义倒角】对话框，设置倒角的长度为2mm，激活【要倒角的对象】编辑框，选择3条边线，单击【确定】按钮，系统自动完成倒角特征，如图9-17所示。

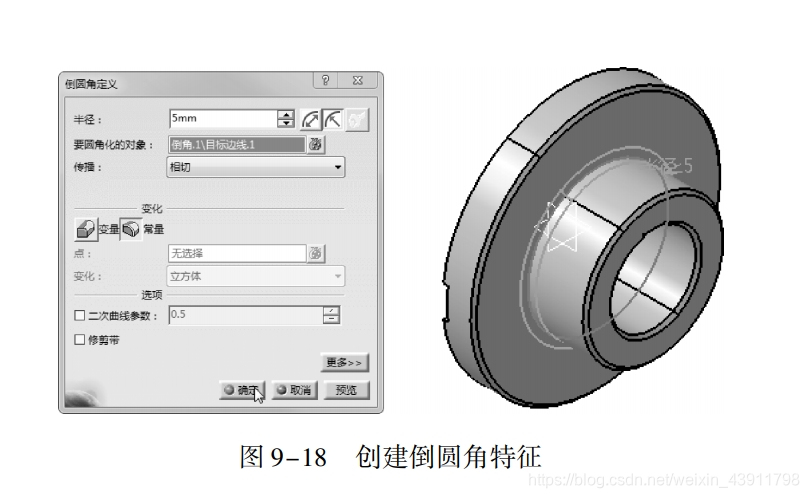

09单击【修饰特征】工具栏中【倒圆角】按钮，弹出【倒圆角定义】对话框，在【半径】数值框中输入圆角半径为5，然后激活【要圆角化的对象】编辑框，选择实体上将要进行圆角的边，单击【确定】按钮，系统自动完成圆角特征，如图9-18所示。

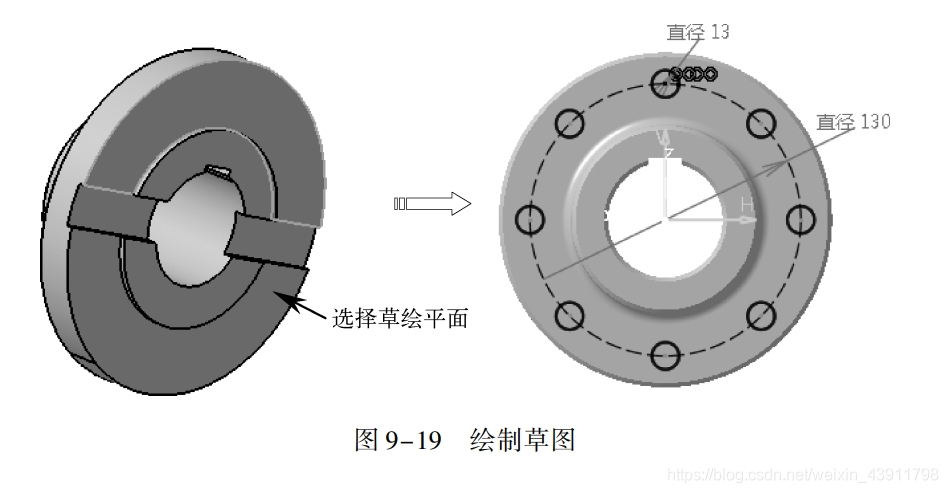

10选择旋转体中如图9-19所示的平面，单击【草图】按钮，进入草图编辑器。利用圆、旋转等工具绘制如图9-19所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

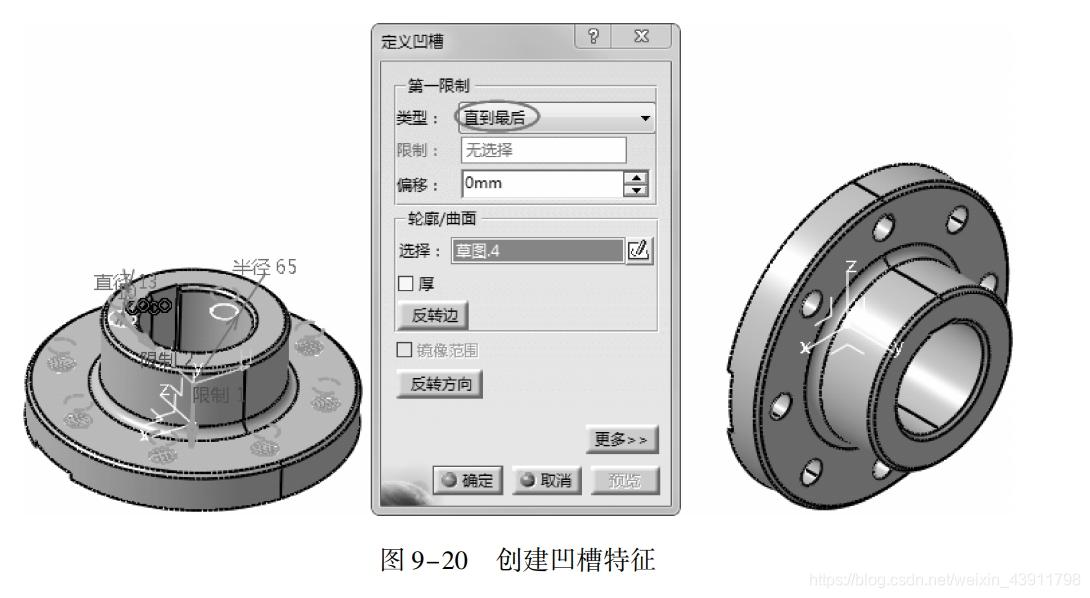

11单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【类型】为【直到最后】，单击【确定】按钮，系统自动完成凹槽特征，如图9-20所示。
