UG NX 12 草图曲线

曲线是曲面的基础，是曲面造型设计中必须用到的元素，因此了解和掌握曲线的创建方法是学习构建曲面的基本技能。

草图曲线可以由一个或多个草图段，以及一个或多个开放或封闭的环组成。如果将草图曲线用于其他特征，通常限定为开放或封闭环的单个曲线（它可以由许多段组成）。创建草图曲线需要进入草图环境，每个草图特征都是指定平面上的二维曲线和点的集合，可随意将约束应用到草图；草图特征是可重复使用的对象，可以在其他建模环境下通过草图特征创建新的特征。

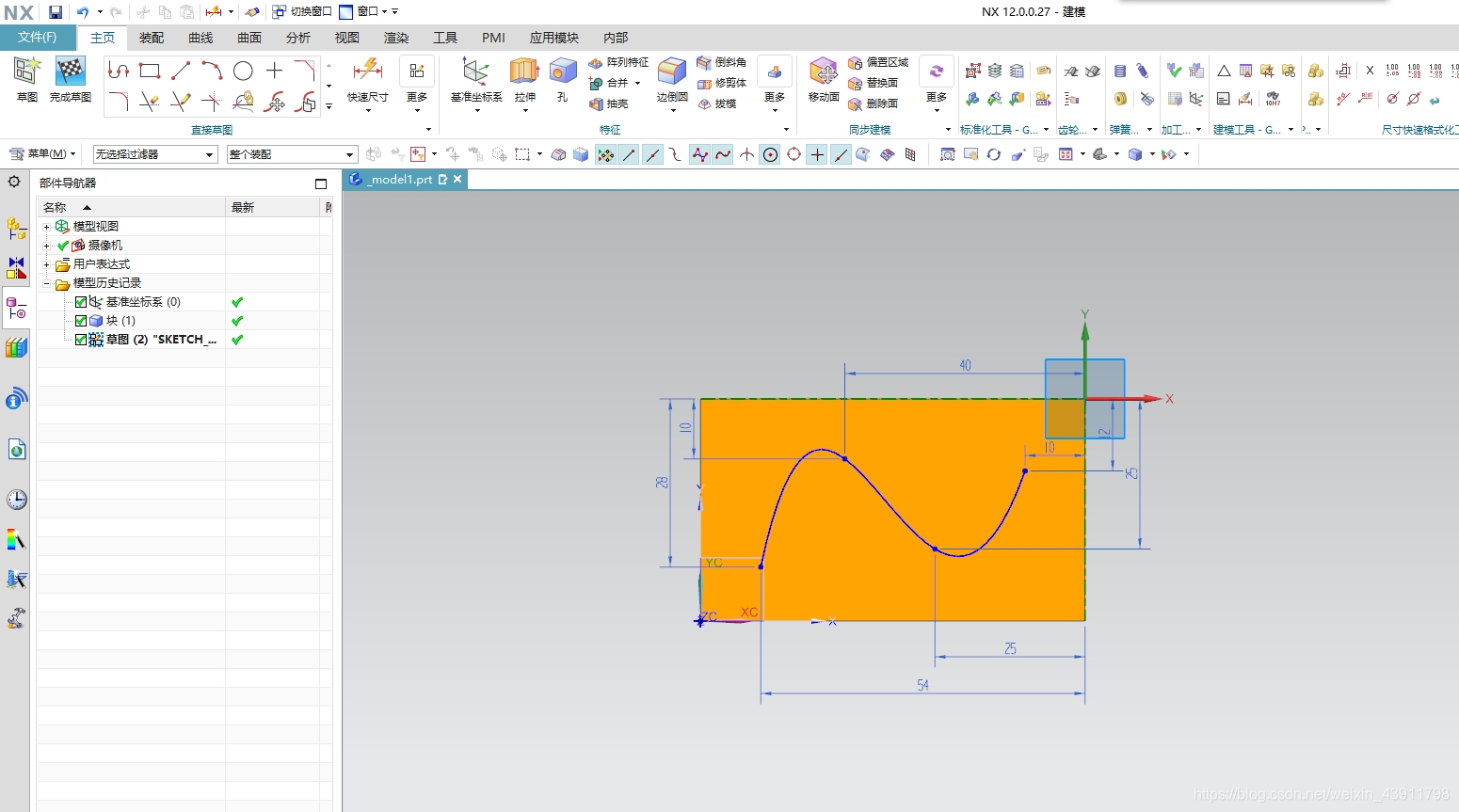

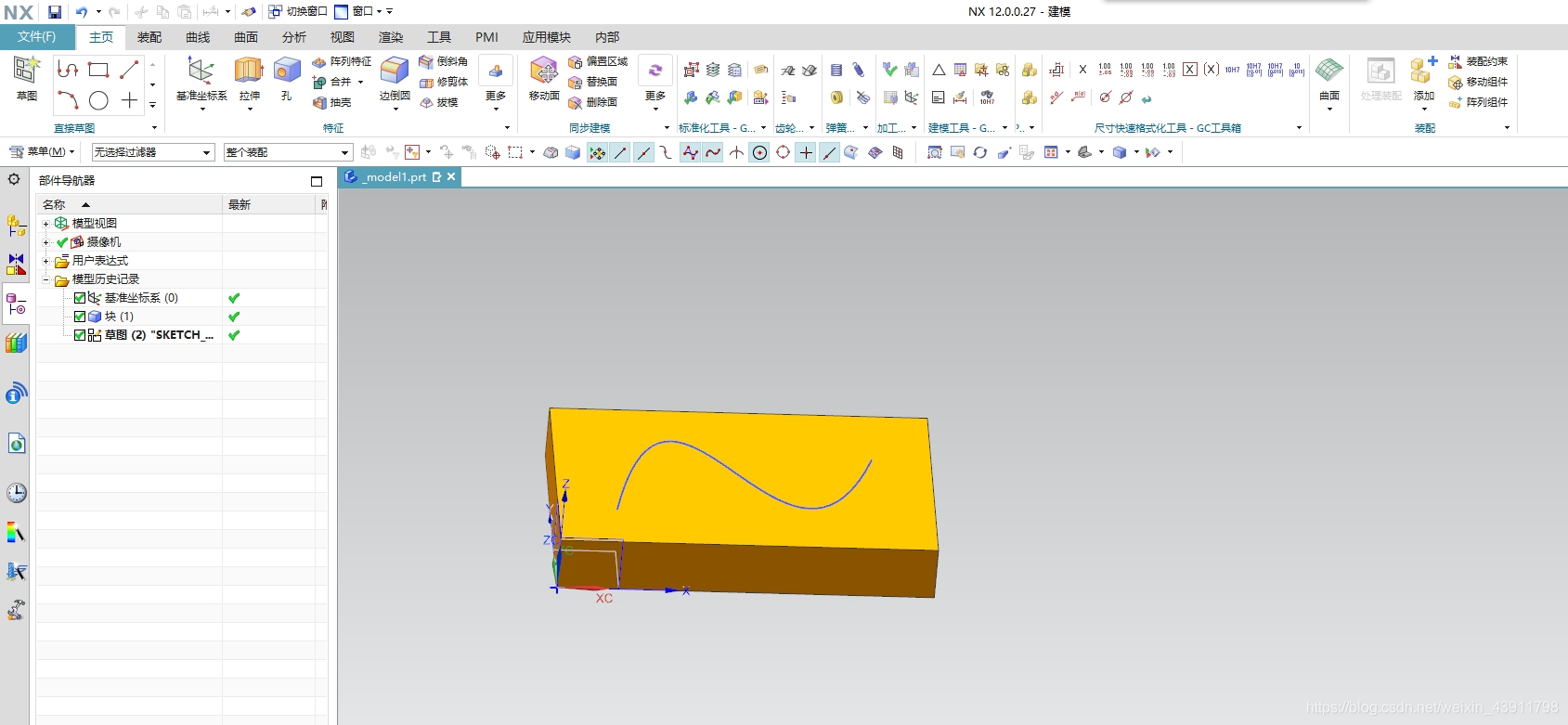

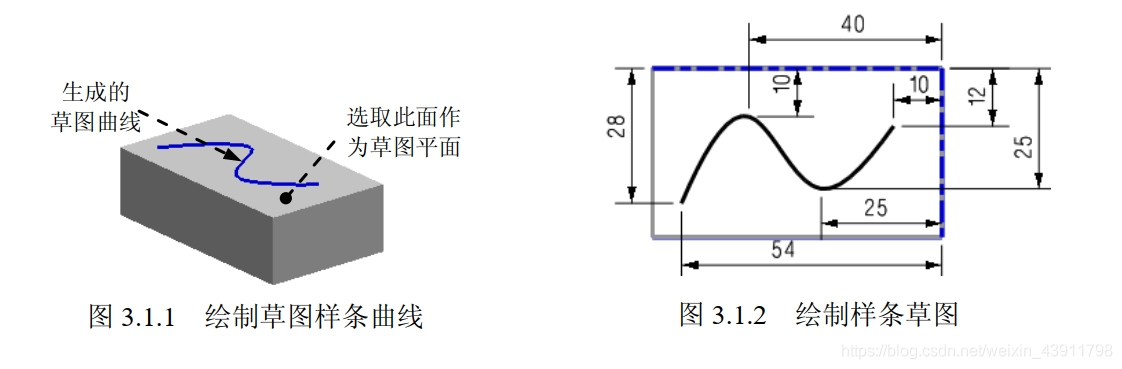

草图曲线创建的复合曲线可以作为轨迹，如作为扫描轨迹。如图3.1所示，需要在模型的表面上创建一个草图样条曲线，一般操作步骤如下。
