UG NX 12 拟合曲面

最新推荐文章于 2025-03-14 21:27:37 发布
最新推荐文章于 2025-03-14 21:27:37 发布
阅读量7.4k 收藏 7
点赞数 2
分类专栏： 三维建模 NX UG
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/119112113
版权
本文介绍如何使用【拟合曲面】命令通过点云创建多种类型的曲面，包括自由曲面、平面、球面、圆柱面和圆锥面。相较于通过点创建曲面的方式，该方法生成的曲面更加平滑，但可能不完全贴合原始点云数据。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

拟合曲面即是通过点云选取大量的点创建曲面。【拟合曲面】命令和【通过点】从【极点】命令不同，通过点、从极点选取的点要有规律，而【拟合曲面】命令选取点十分方便，但是所创建的曲面边界般和点云边缘并不贴合，需要进行后期修剪。

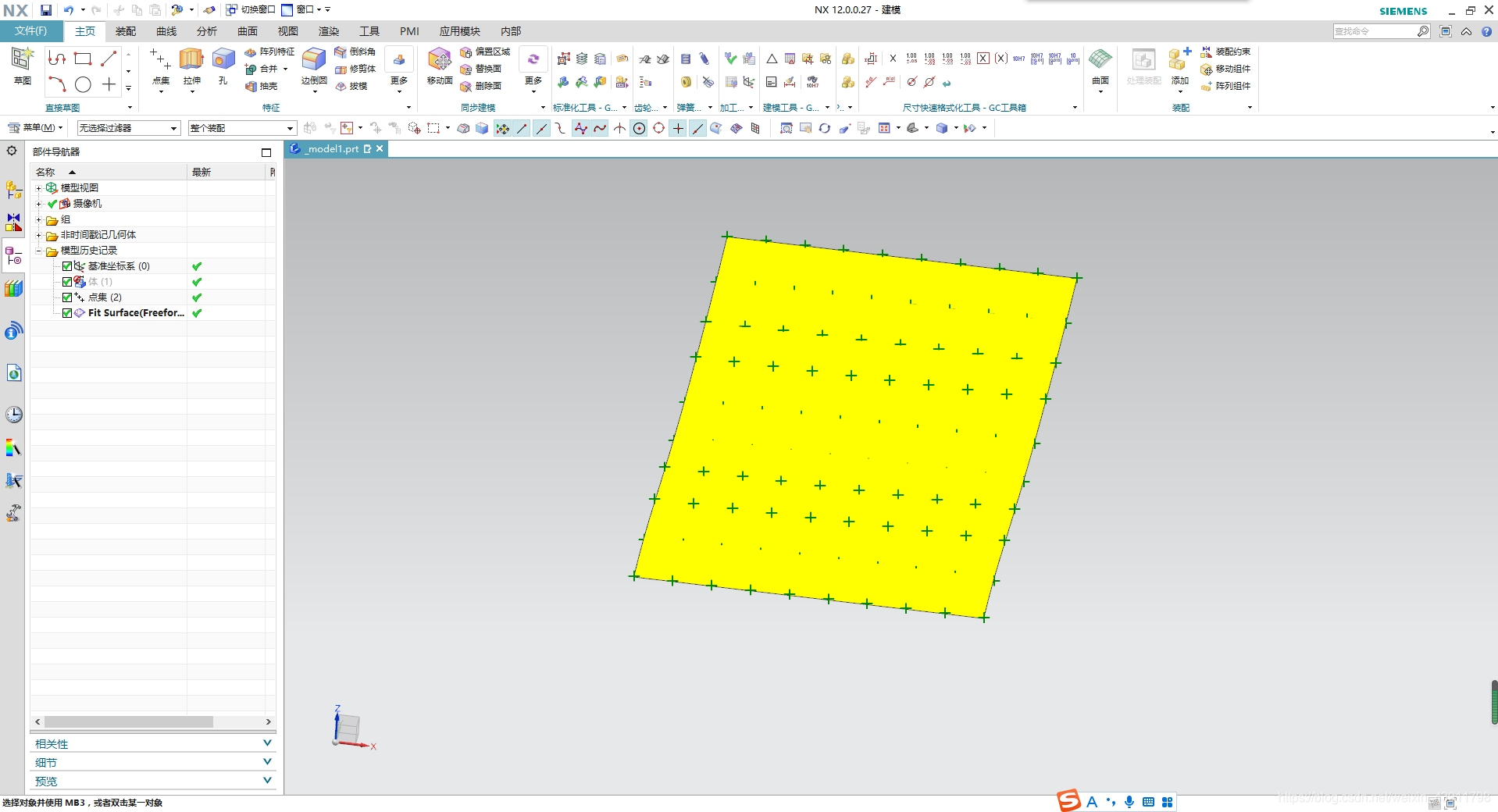

在这里插入图片描述
在这里插入图片描述

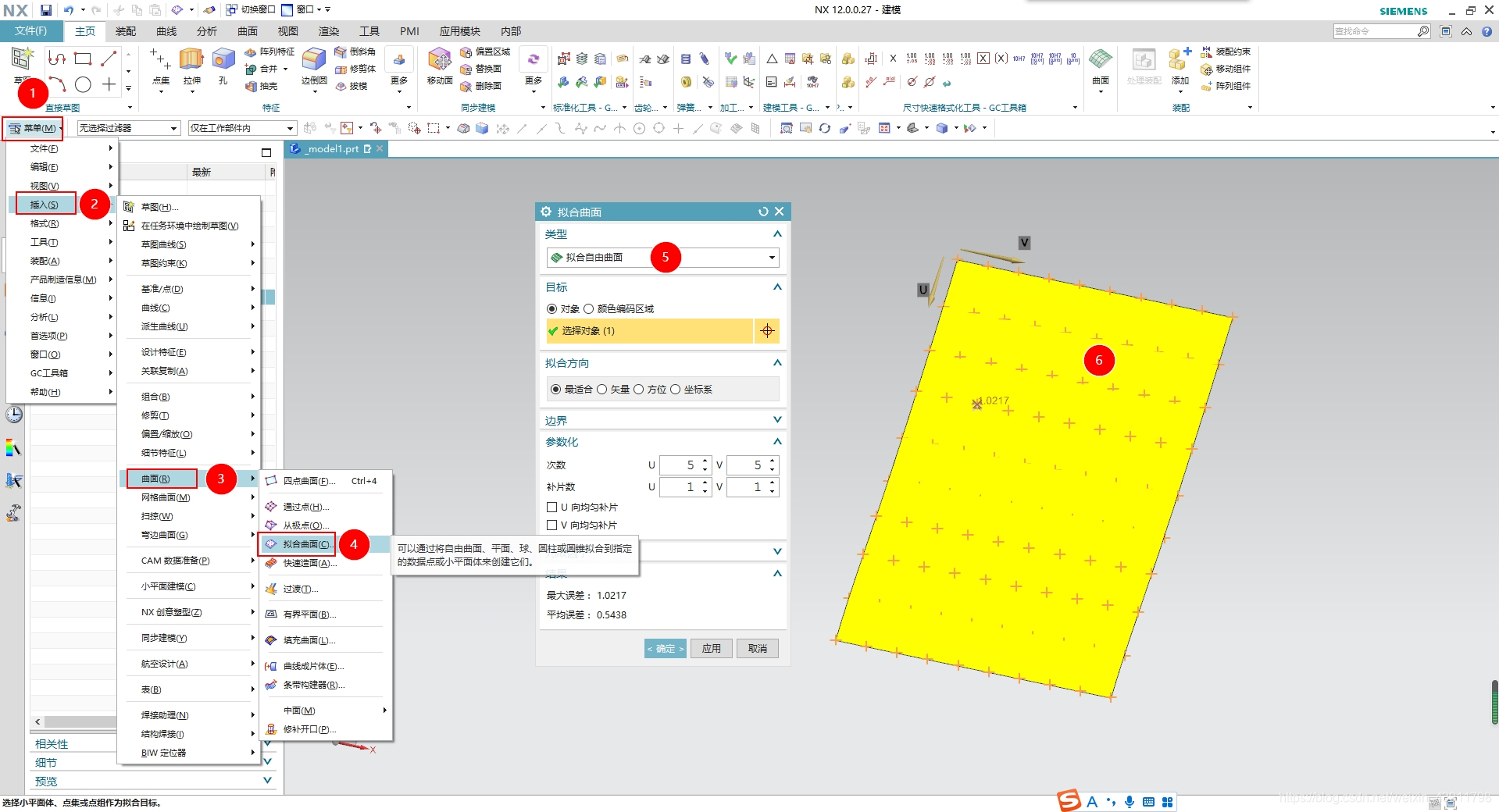

在菜单栏中选择【插入】1【曲面】1【拟合曲面】命令，弹出【拟合曲面】对话框，在对话框中设置补片数和曲面阶次，选取点后单击【确定】按钮，即可创建通过点的曲面，如下图所示。

在这里插入图片描述

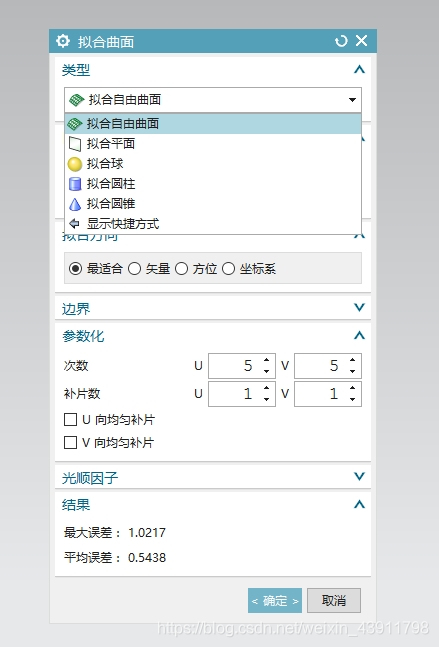

【拟合曲面】对话框中部分选项的含义如下。

拟合自由曲面：通过点创建自由曲面。

拟合平面：通过点云创建大致逼近点的平面曲面。

拟合球：通过点云创建球曲面。

拟合圆柱：通过点云创建圆柱曲面。

拟合圆锥：通过点云创建圆锥曲面。

此方式得到的曲面要比通过点方式得到的曲面光顺，但是不如通过点创建的曲面接近原始点。

在这里插入图片描述
