本文探讨了平面与圆柱表面交线的不同形状，根据截平面与圆柱轴线的相对位置，总结了四种基本情形：1) 平行时得到矩形；2) 垂直时截得圆形；3) 倾斜但完全相交形成椭圆；4) 与底面相交则为直线段和椭圆弧的组合。通过对这些几何图形的分析，有助于理解三维空间中的截交线原理。
平面与圆柱表面的交线，因平面与圆柱轴线的相对位置不同而有不同的形状。

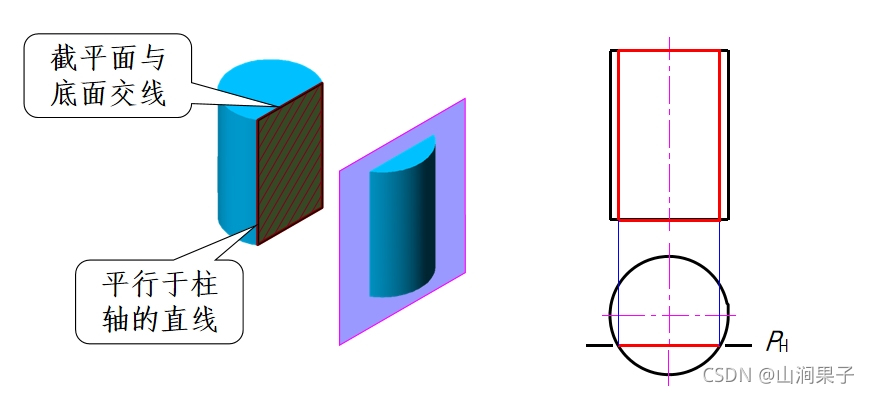

1.当截平面平行于圆柱轴线时，截交线是矩形；
2.当截平面垂直于圆柱轴线时，截交线是一个圆；

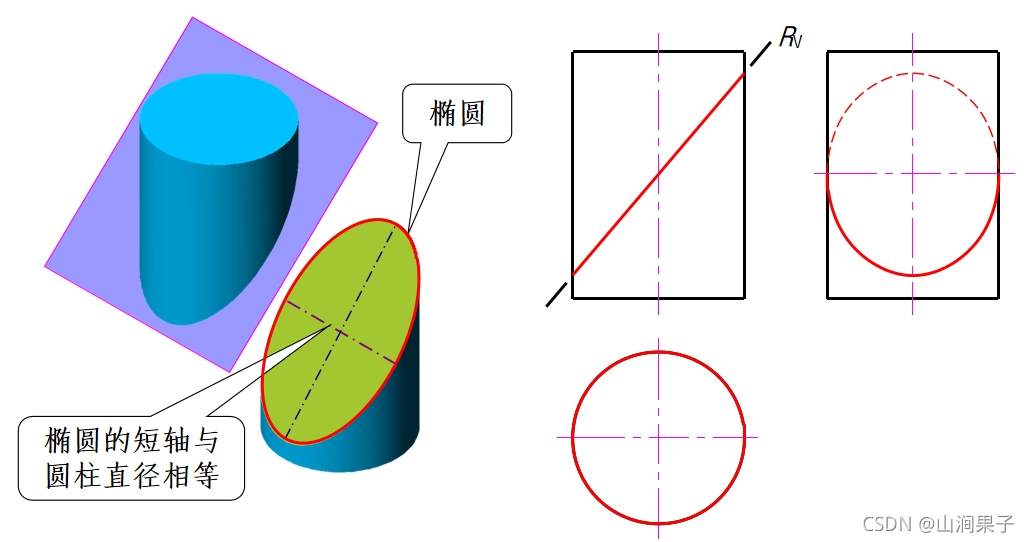

3.当截平面倾斜于圆柱轴线且完全与柱面相交时，截交线是一个椭圆，且椭圆的短轴等于圆柱的直径；

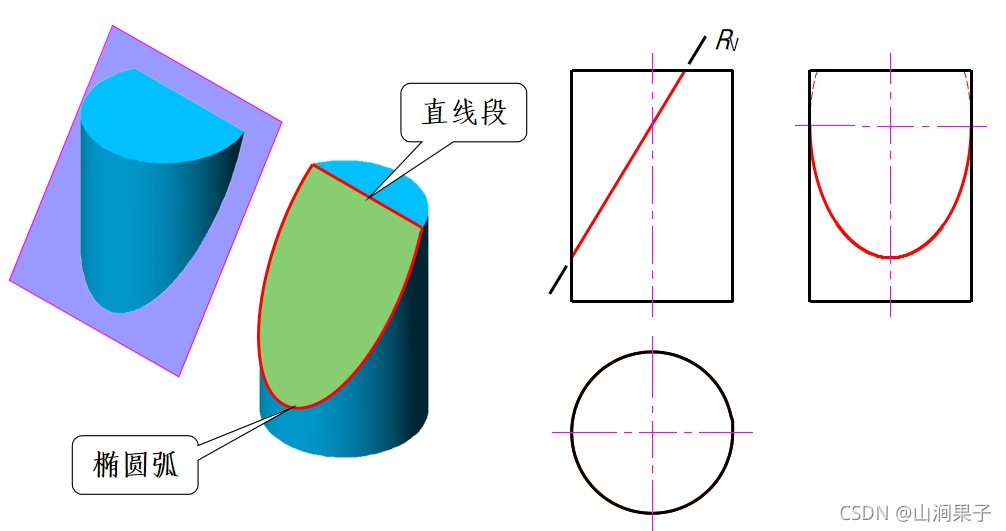

4.当截平面倾斜于圆柱轴线且与底面相交时，截交线是由直线段和椭圆弧围成的平面图线。
