UG NX 12 拔模

拔模也是主要针对塑料件。在塑料件脱模时，塑料很容易被模具拉伤，产生划痕或者撕裂痕，因此，通常塑料件需要设置模具脱模角，即所谓的拔模。

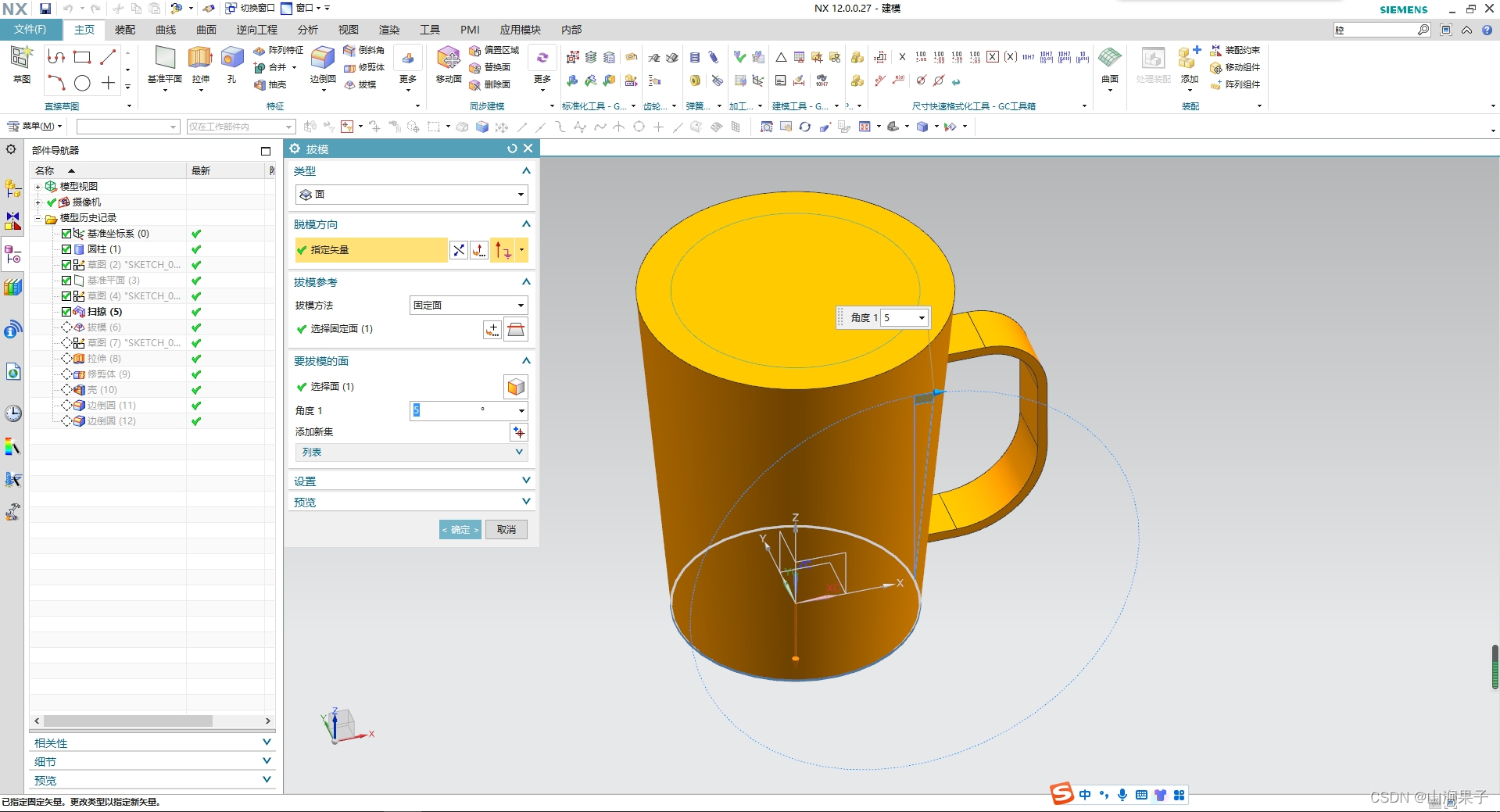

在菜单栏中选择【插入】|【细节特征】|【拔模】命令，或者单击工具栏中的【拔模】按钮，弹出【拔模】对话框，如下图所示。

部分选项含义如下。

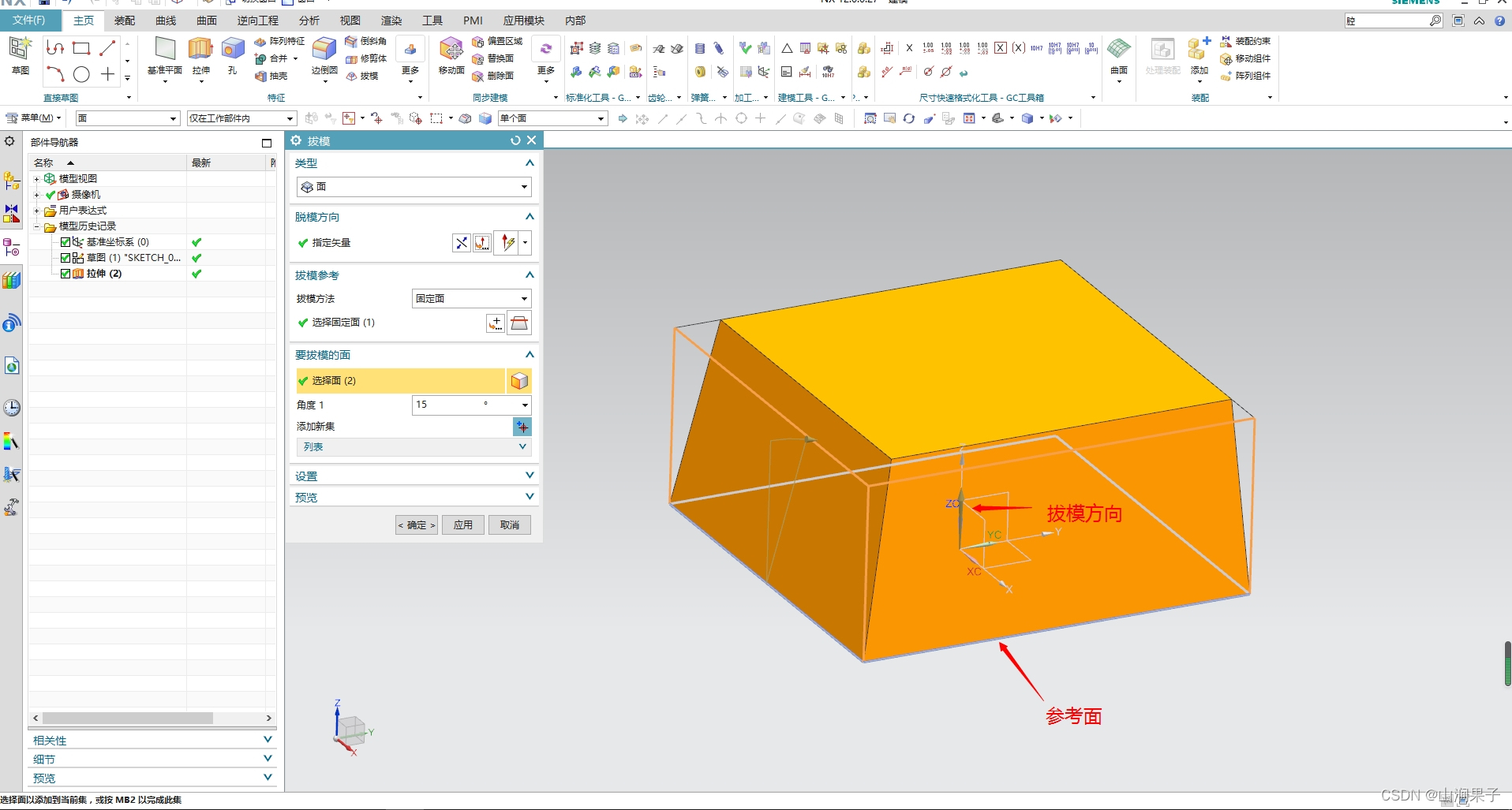

脱模方向：选取拔膜的方向，此方向便于模具顺利脱模。

拔模参考：选取拔模固定面，即拔模面在此面处开始执行拔模。

要拔模的面：选取需要倾斜的面。
