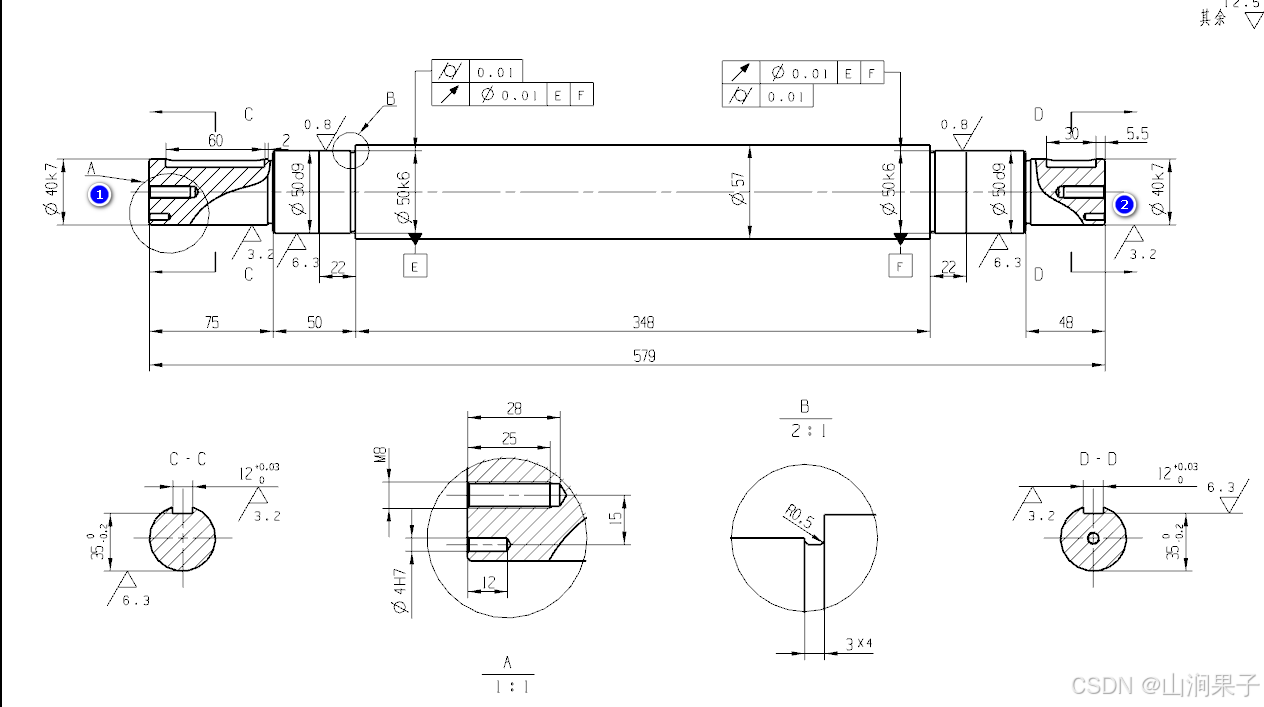

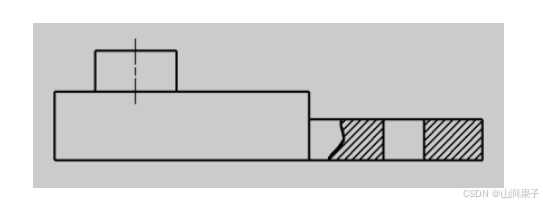

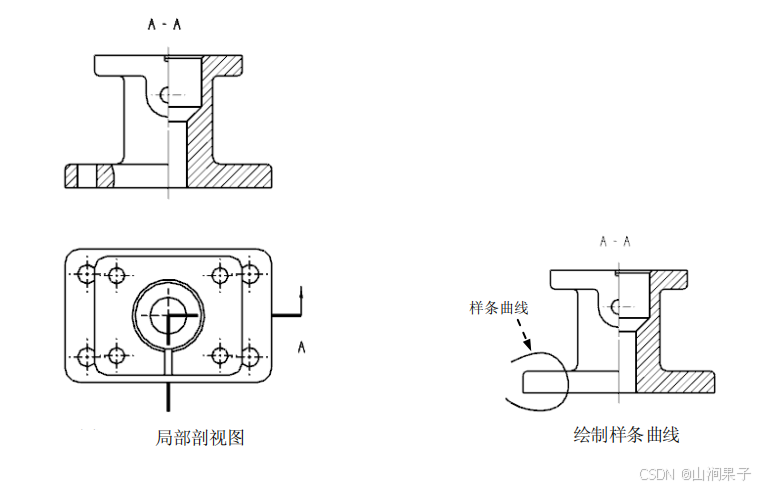

局部剖视图是通过移除零件的某个局部区域的材料来查看内部结构的剖视图，创建时需要提前绘制封闭或开放的曲线来定义要剖开的区域。
在这里插入图片描述

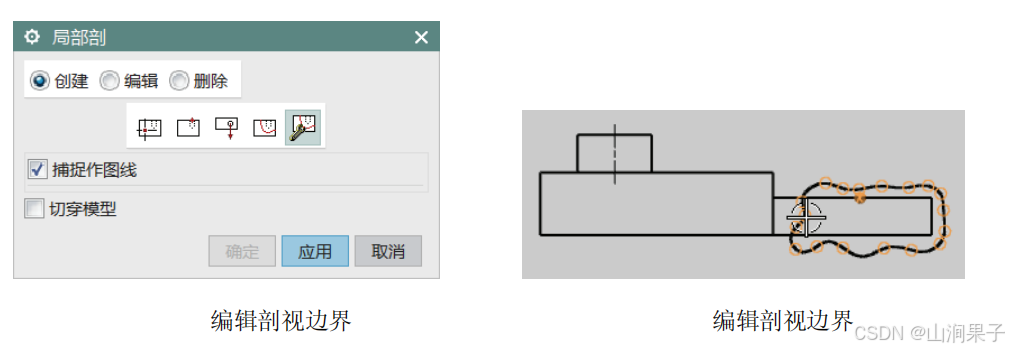

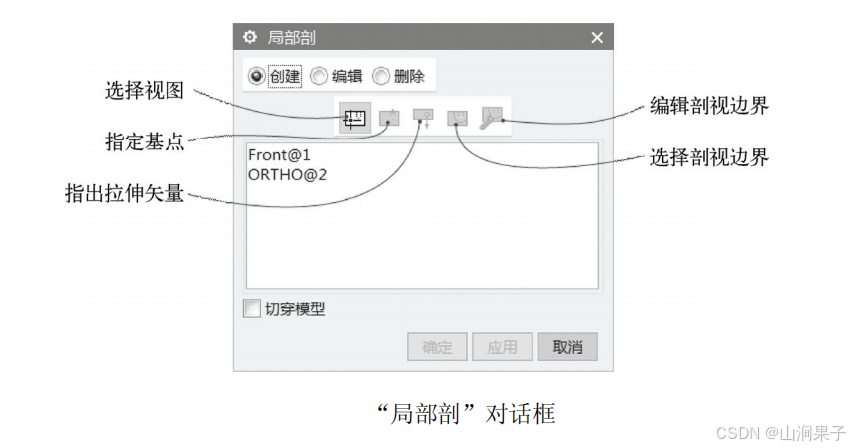

在 NX 2406 中，可以通过在任何父图样视图中移除一个部件区域来创建一个局部剖视图。需要注意的是，在NX 2406 中，在创建局部剖视图之前，需要先定义和视图相关的局部剖视边界。

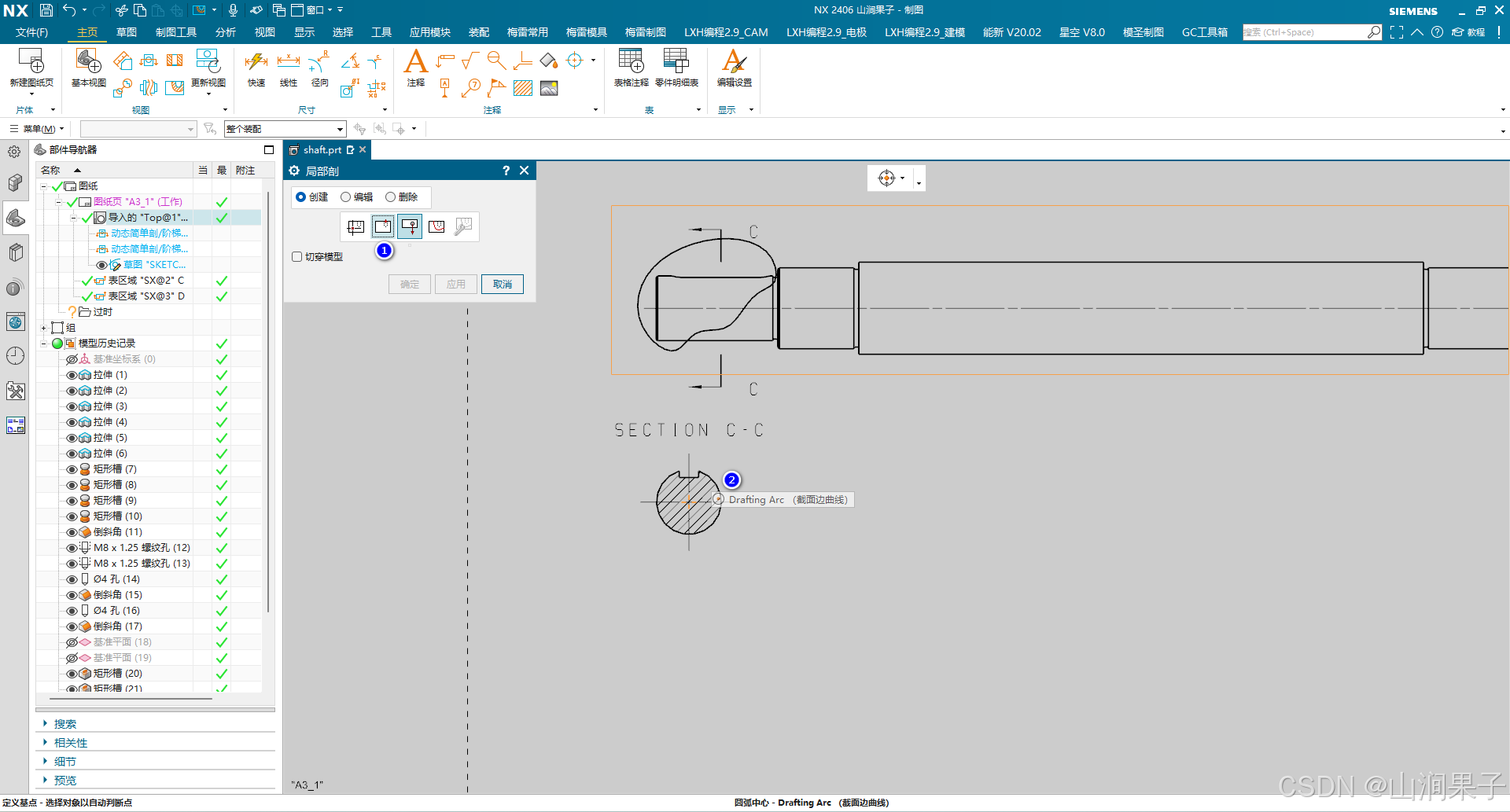

局部剖的基点，一般从其他视图中选取点等来确定。

在这里插入图片描述

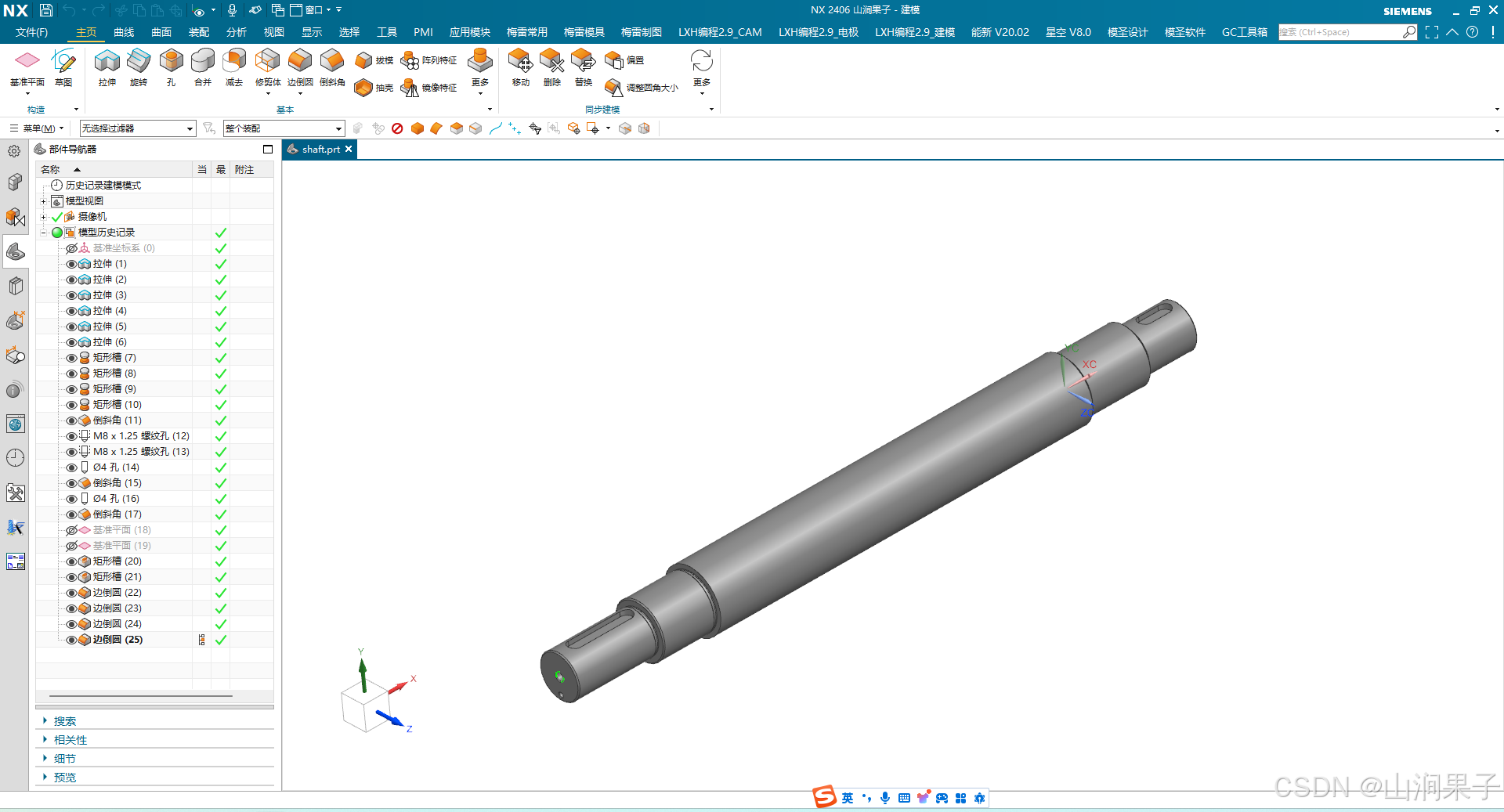

操作一：打开零件模型。

在这里插入图片描述

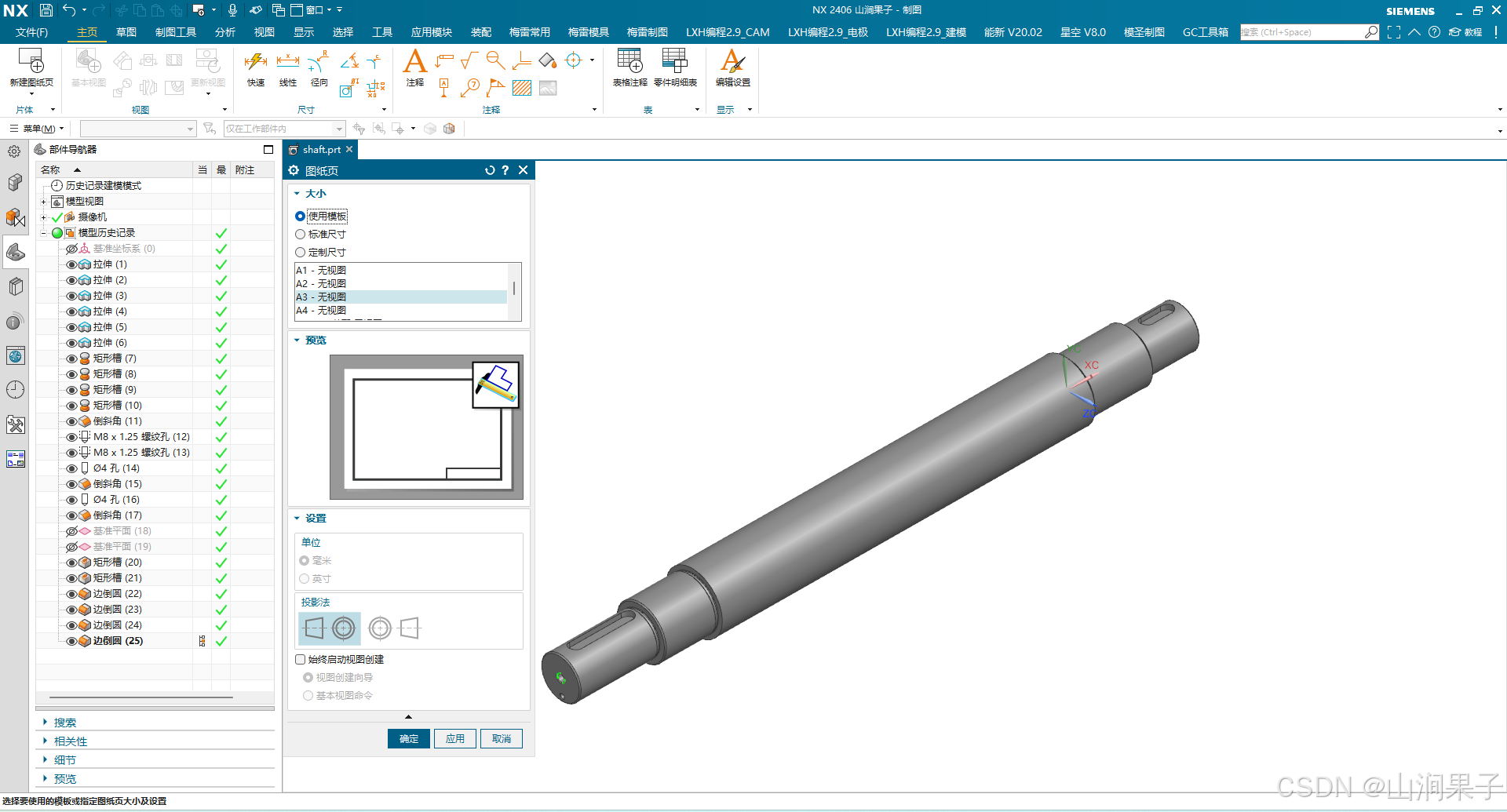

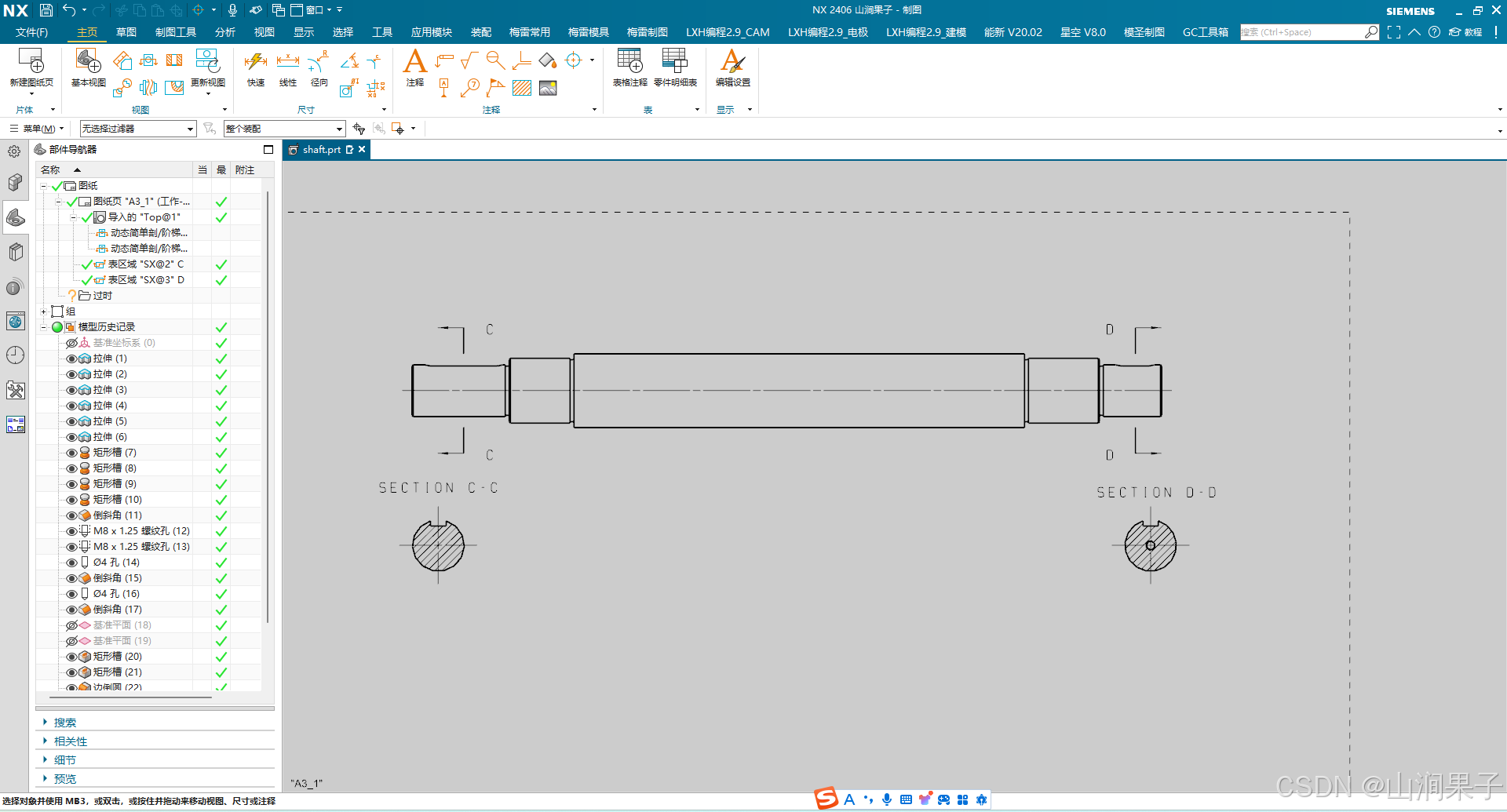

操作二：进入制图环境。

在这里插入图片描述

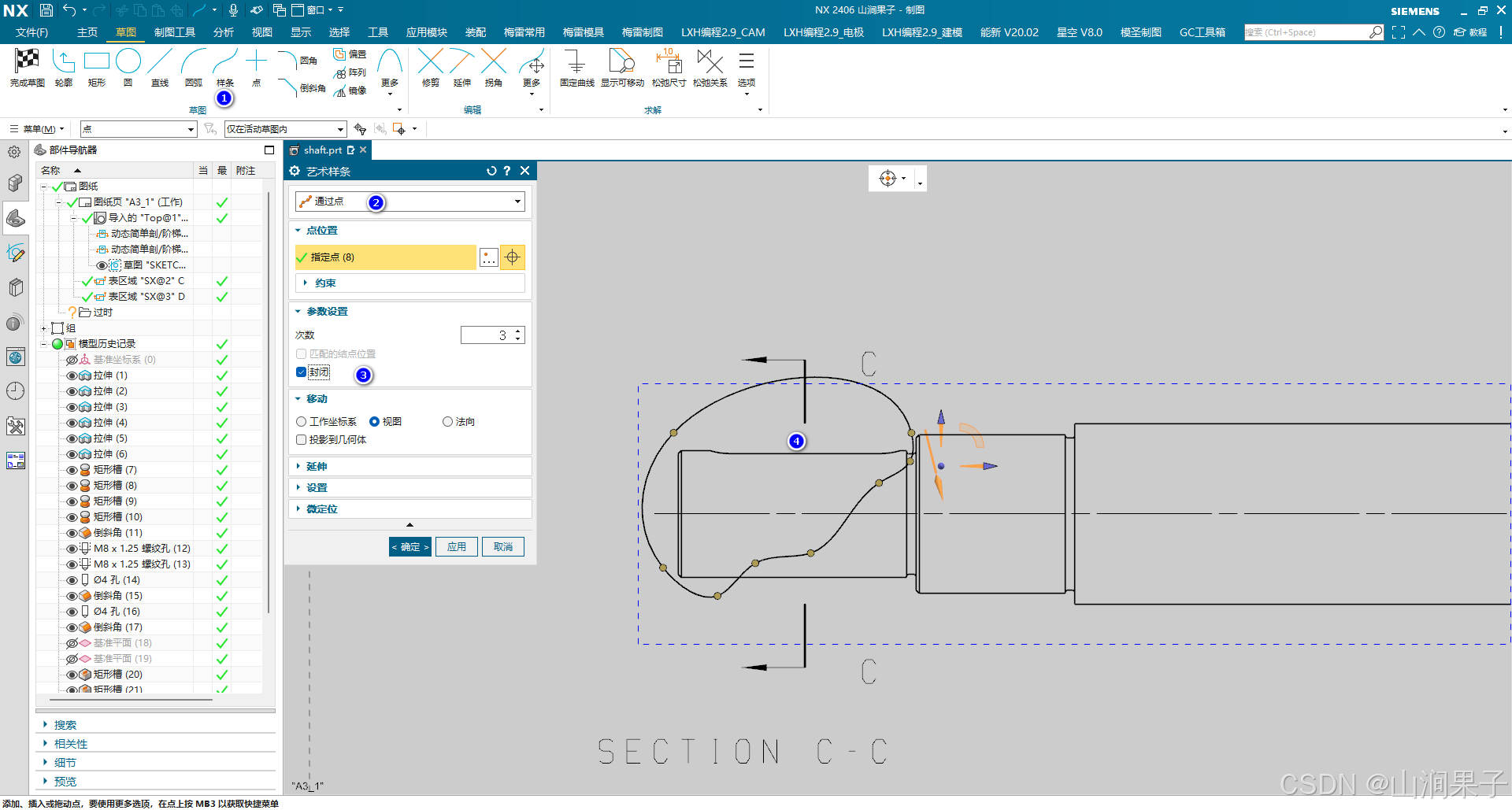

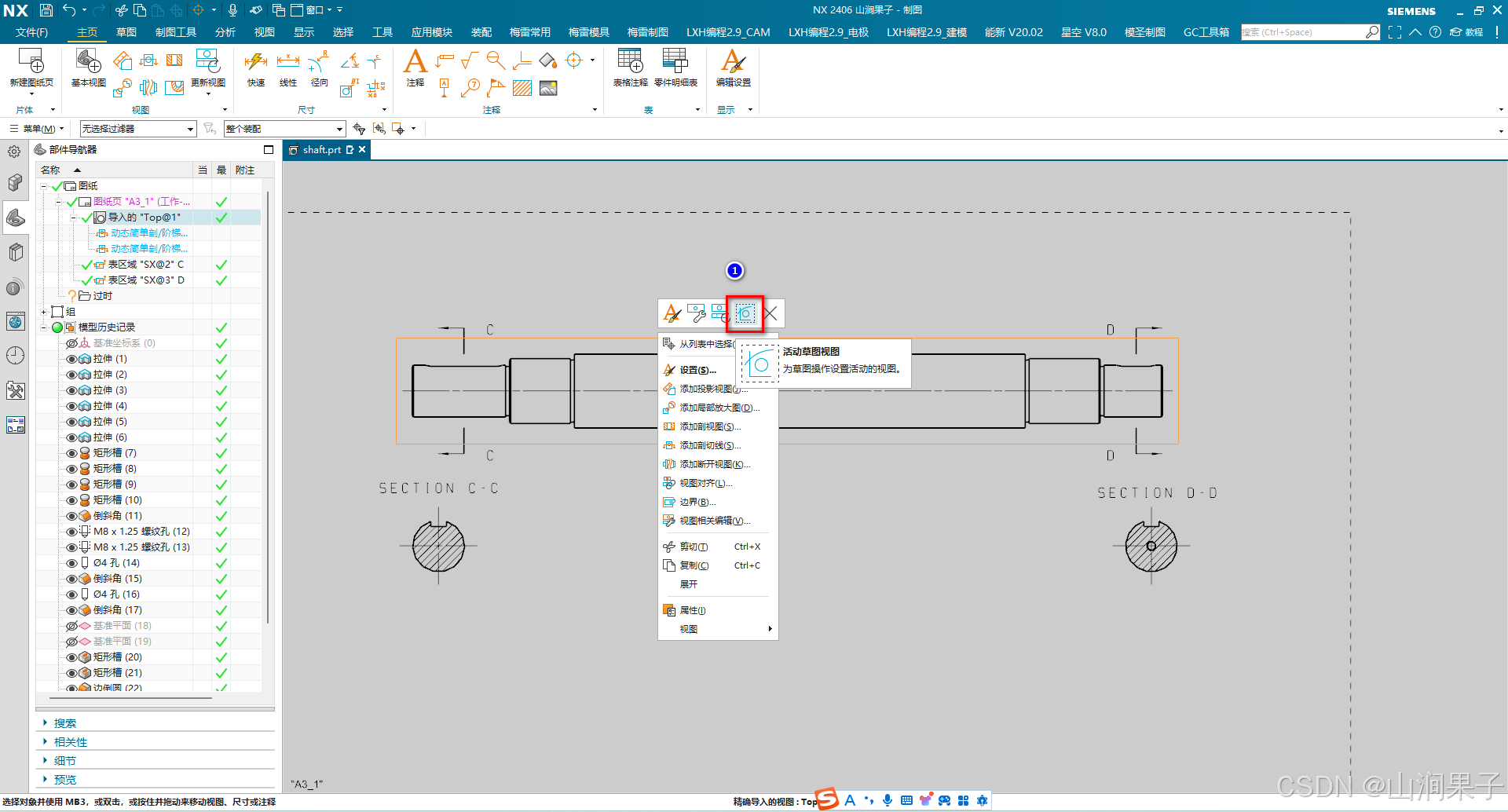

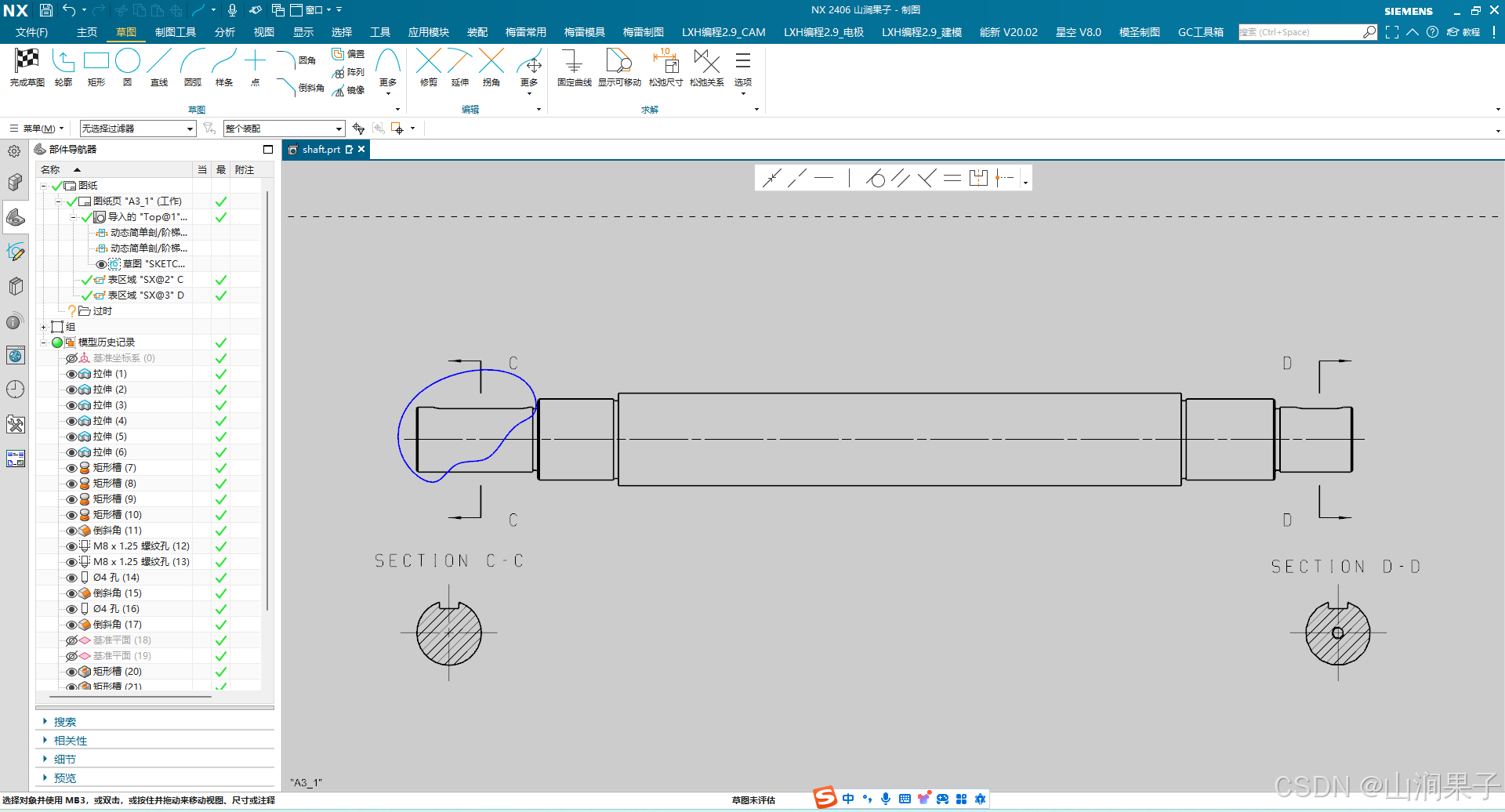

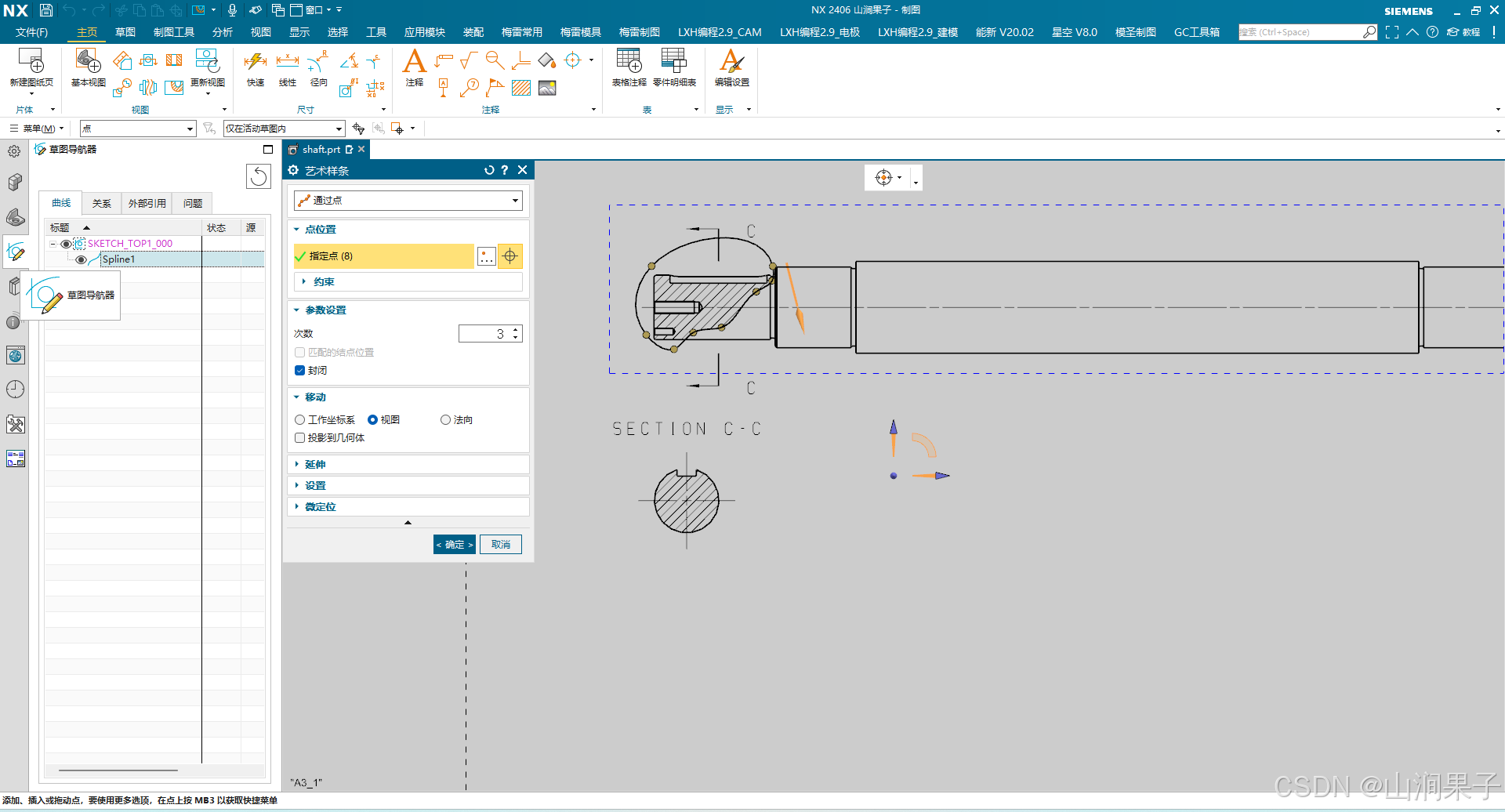

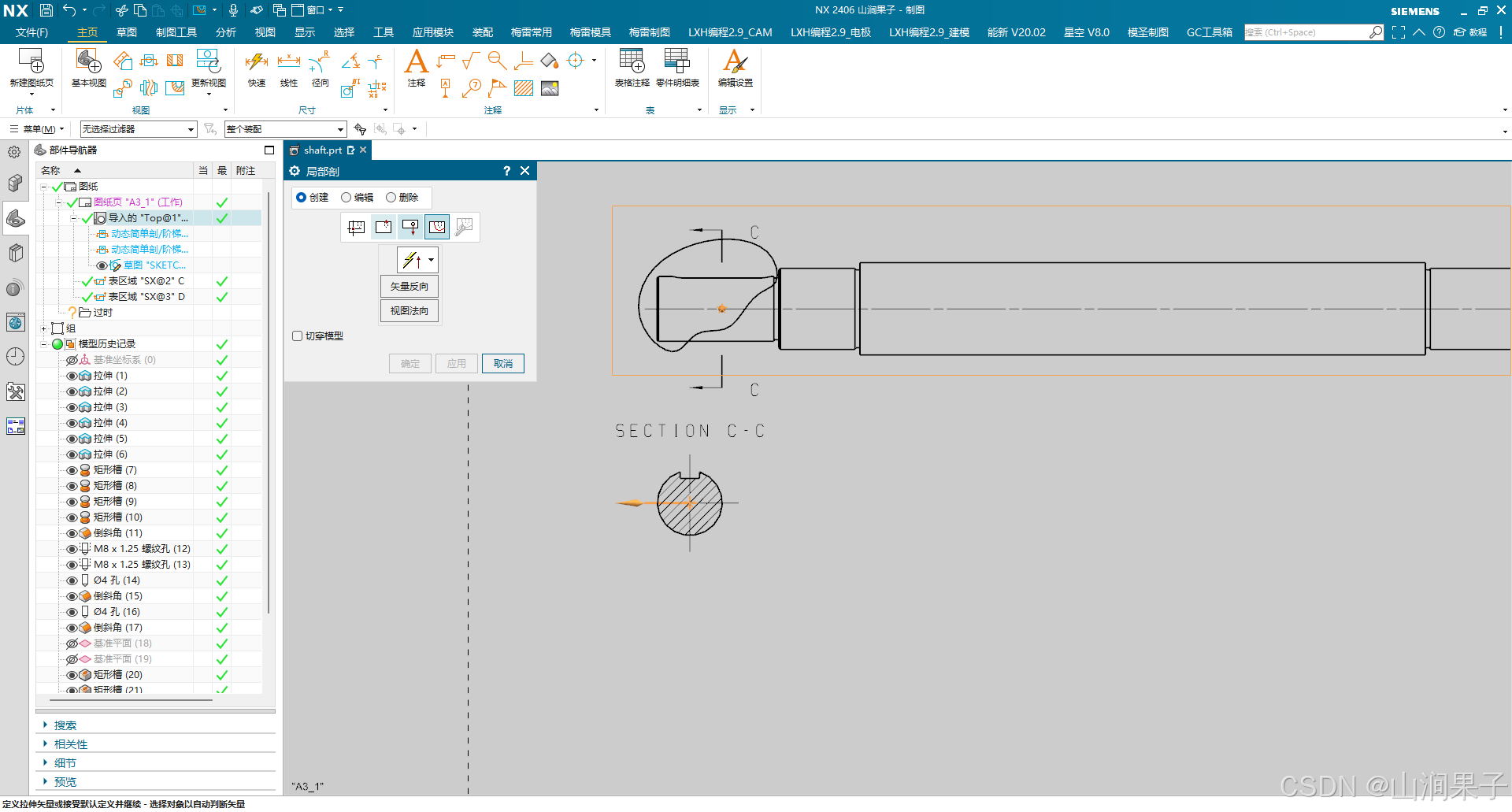

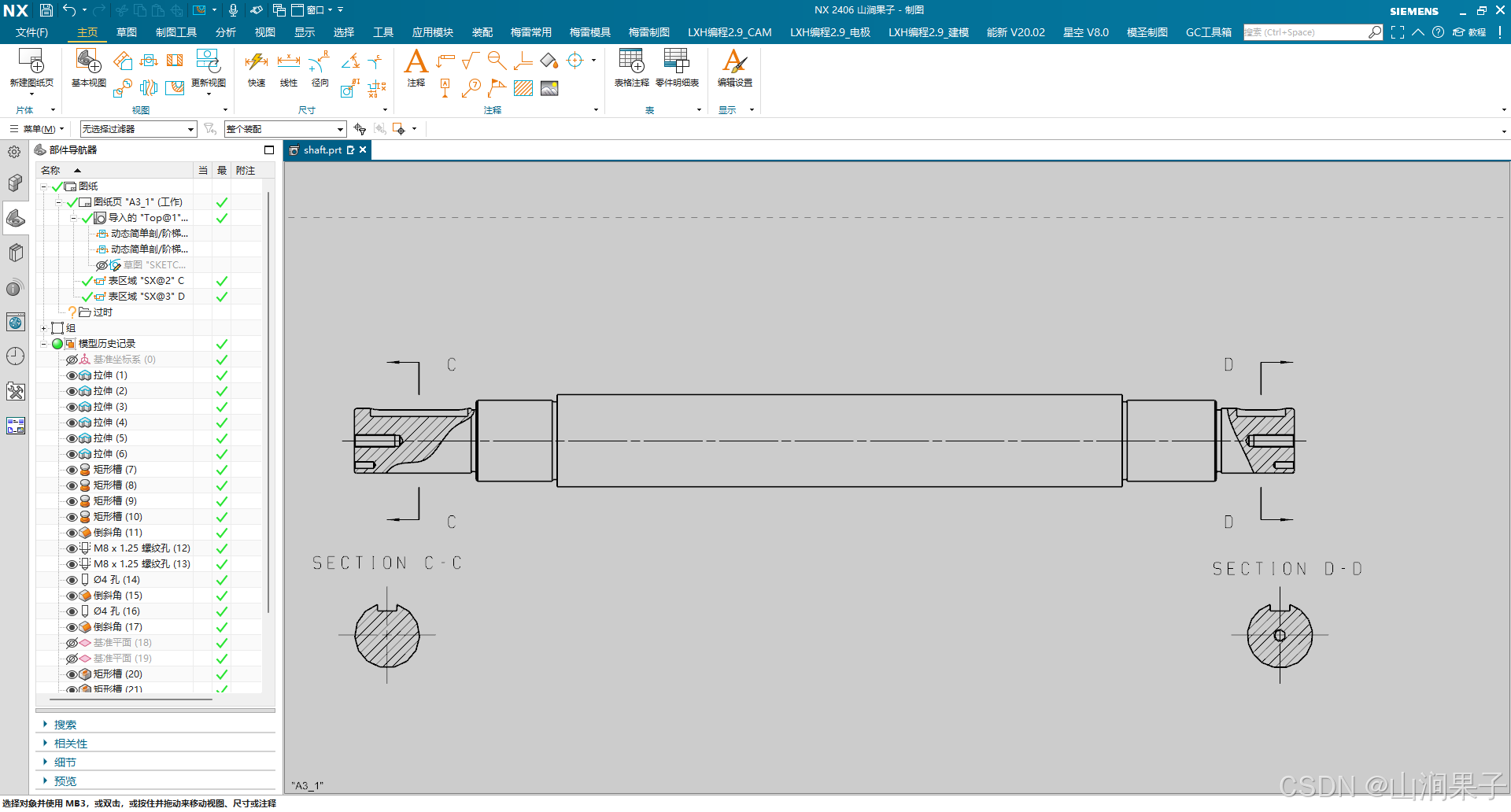

操作三：插入一个基本视图并建立局部剖视图。

在这里插入图片描述

在这里插入图片描述

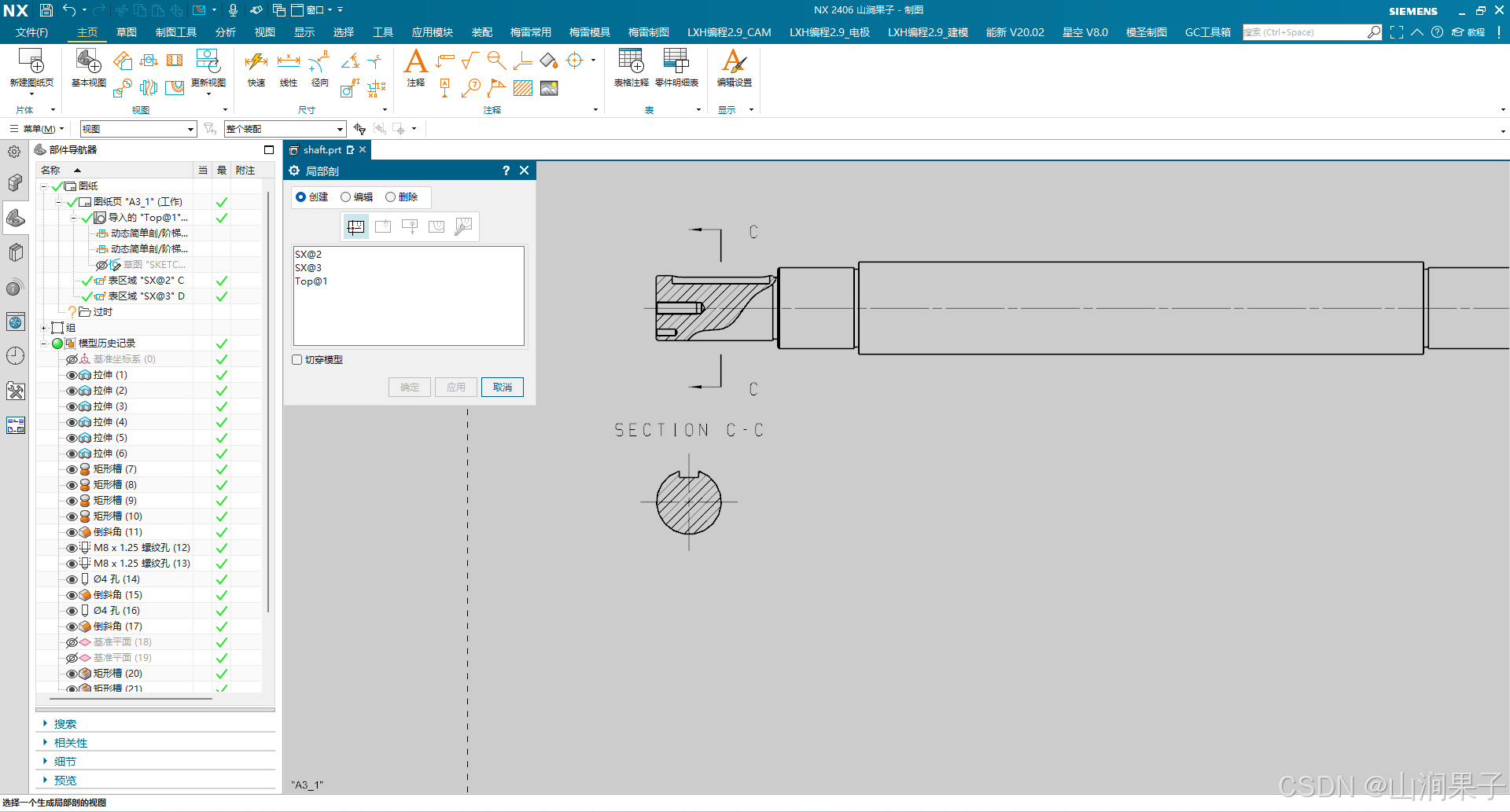

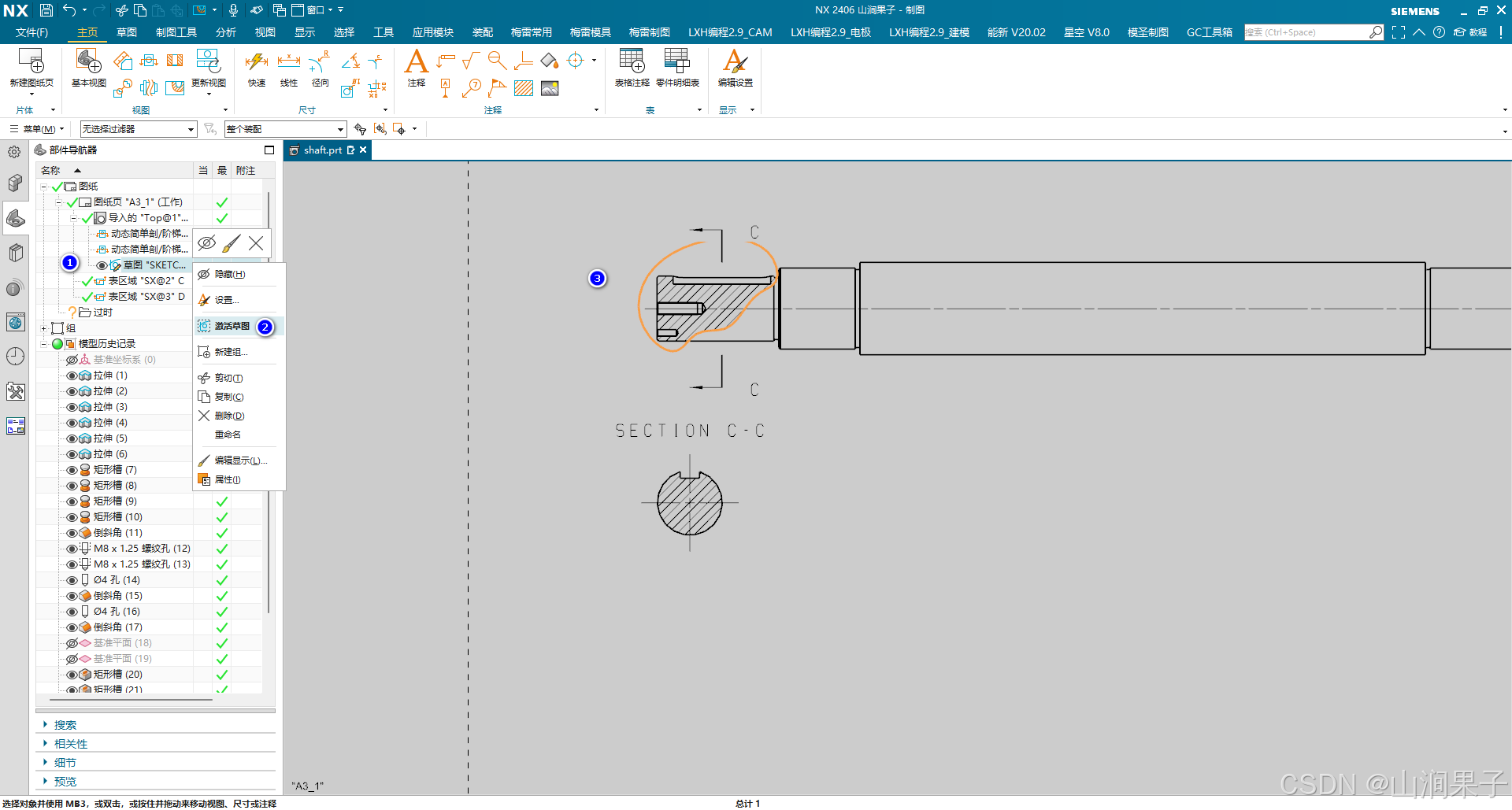

可以修改局部剖视图范围

在这里插入图片描述
