UG NX 2406包容体

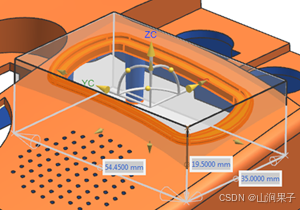

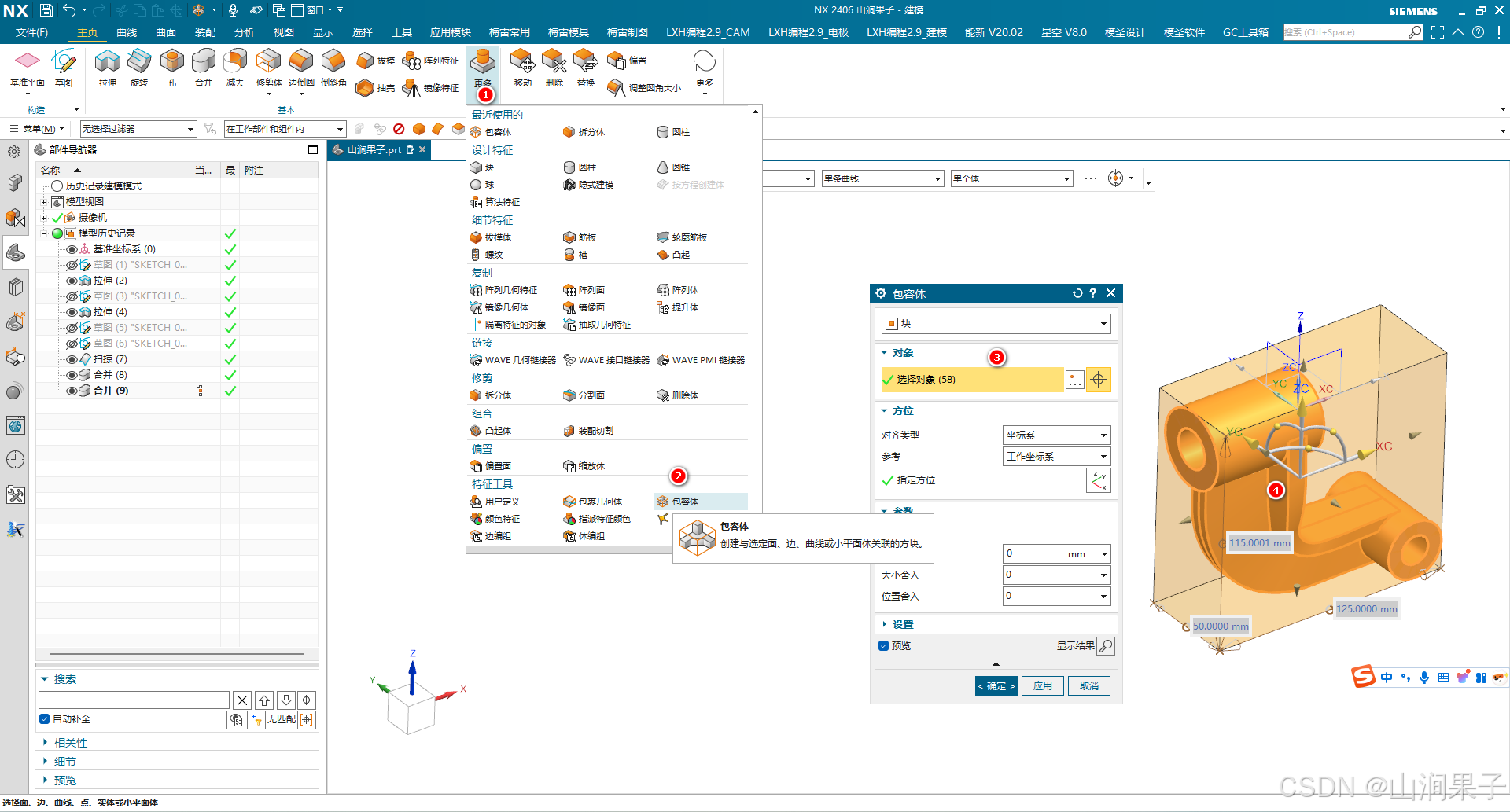

使用包容体命令，通过选择面、实体、片体、小平面体、点、边和曲线来快速创建方块或圆柱体。在工装学科中，包容块用于隔离模型上的特殊区域。

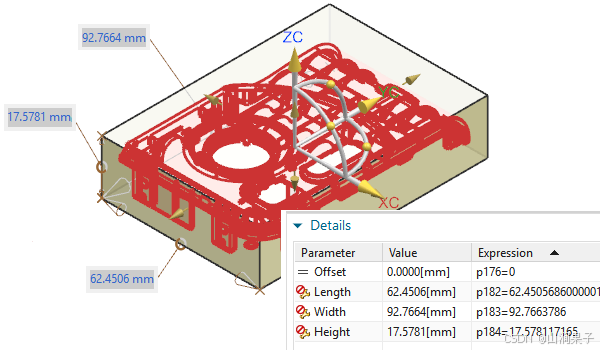

表达式
当您选择所生成的包容体时，表示该包容体总体尺寸的表达式会自动创建并显示在部件导航器的详细信息面板中。

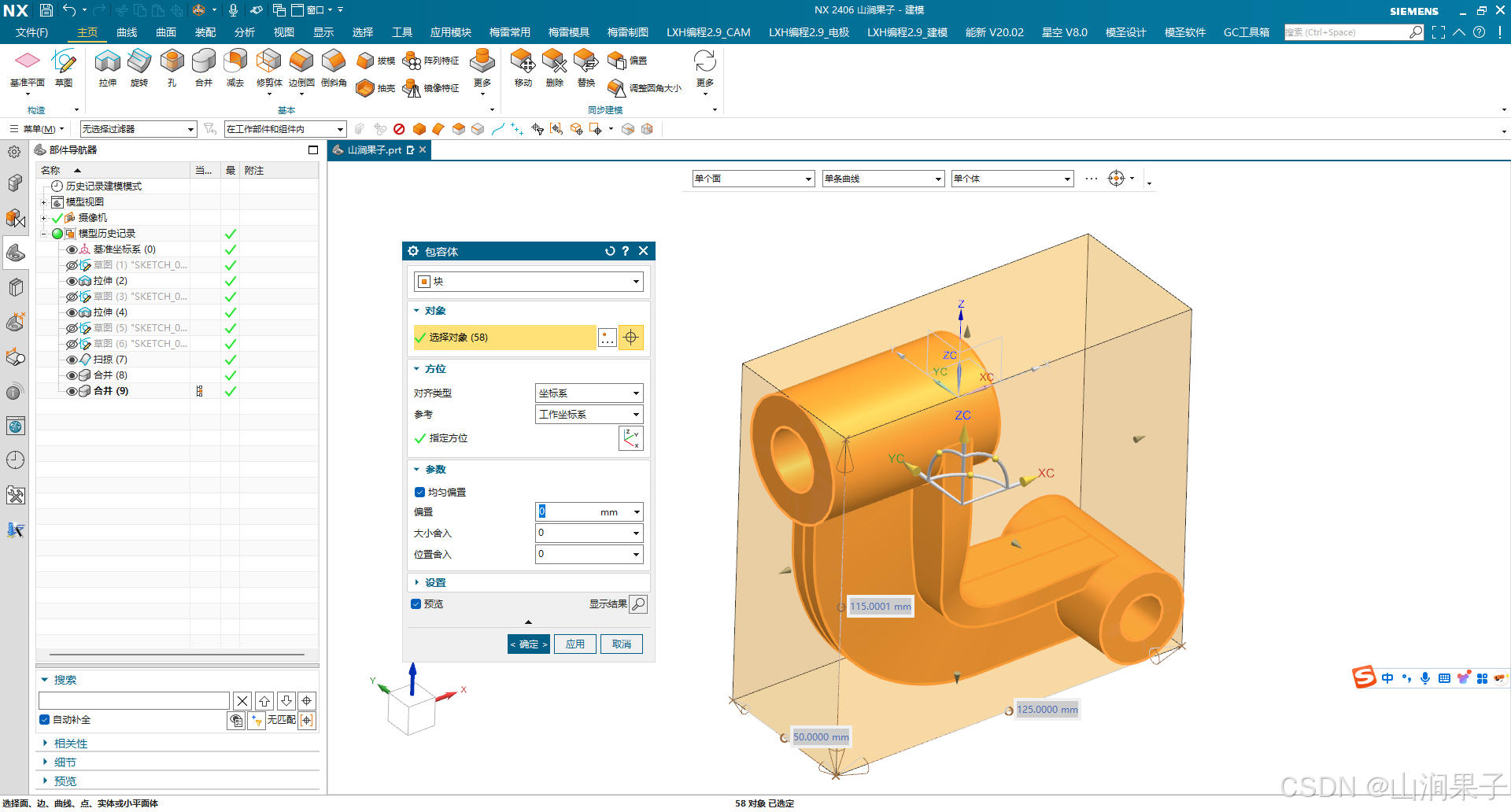

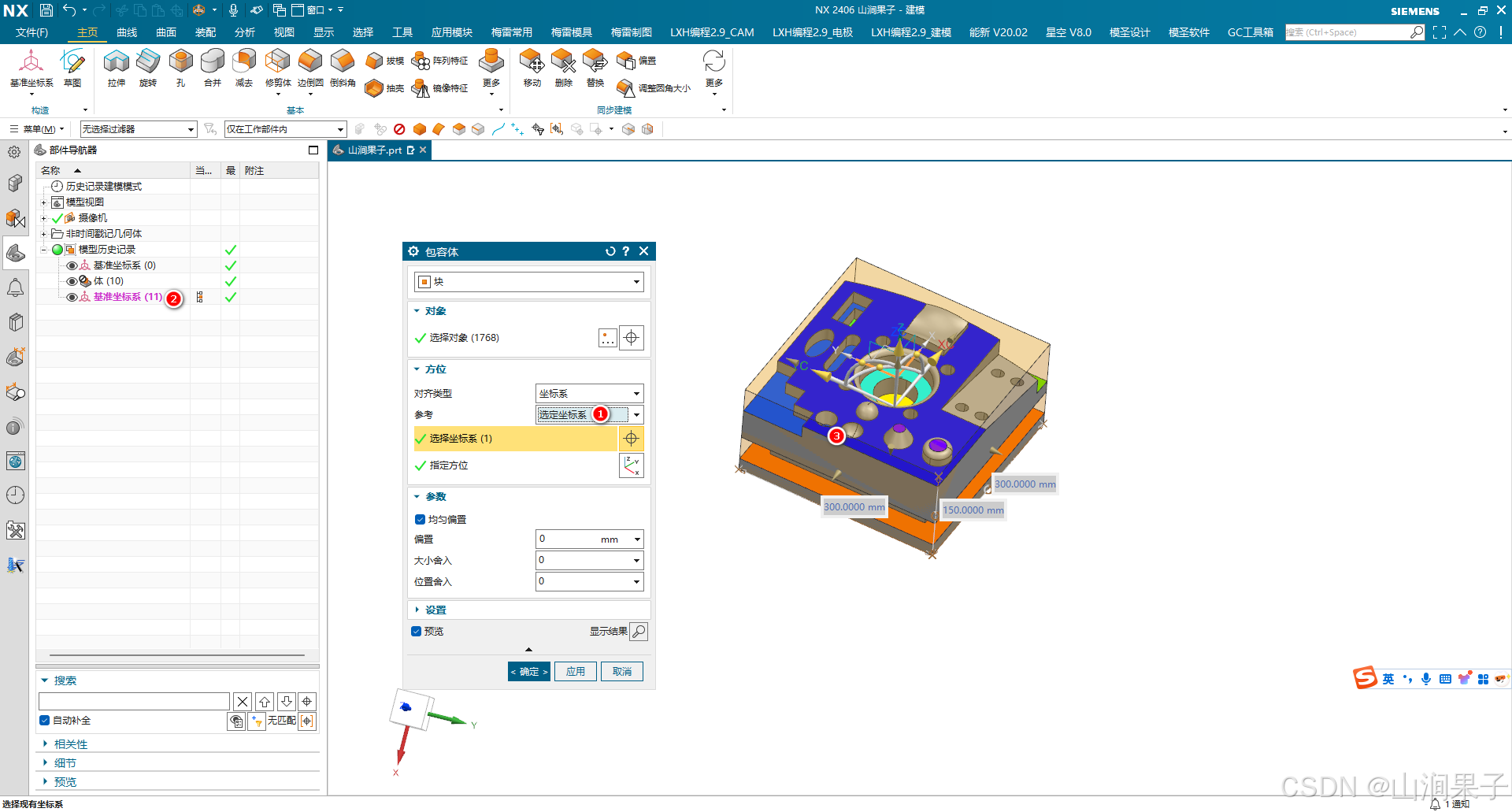

1.标准的包容体

包容体默认能根据模型形状创建出标准的方块或者圆柱 （模型摆正的情况下）

2.创建非对齐最小体

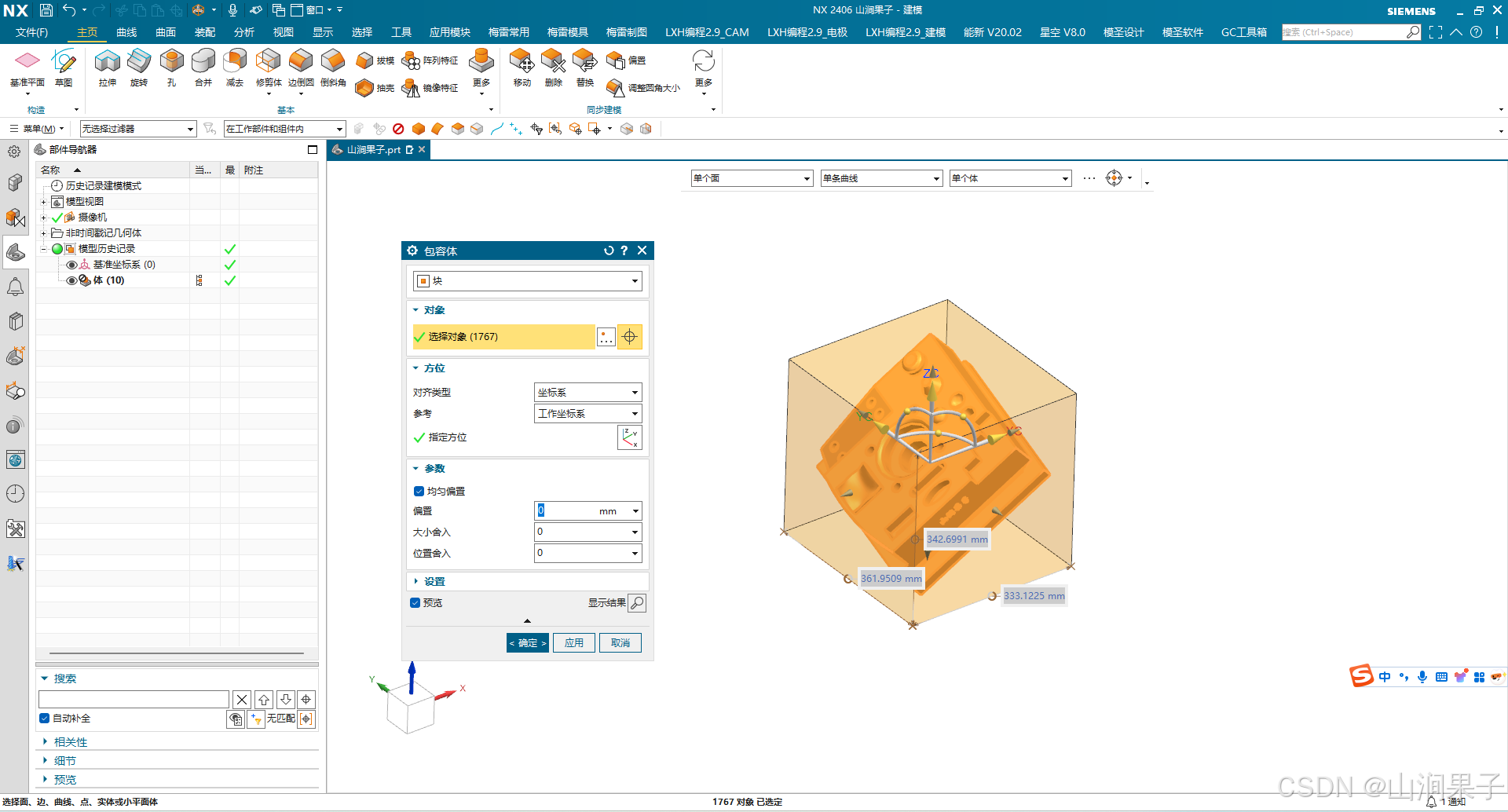

如果模型处于一个不是摆正的位置上，那普通创建的包容块会是这样的方式，不是一个最小包容块。那么在低版本中需要我们通过调节手柄的位置，才能做出一个贴合的最小包容块。

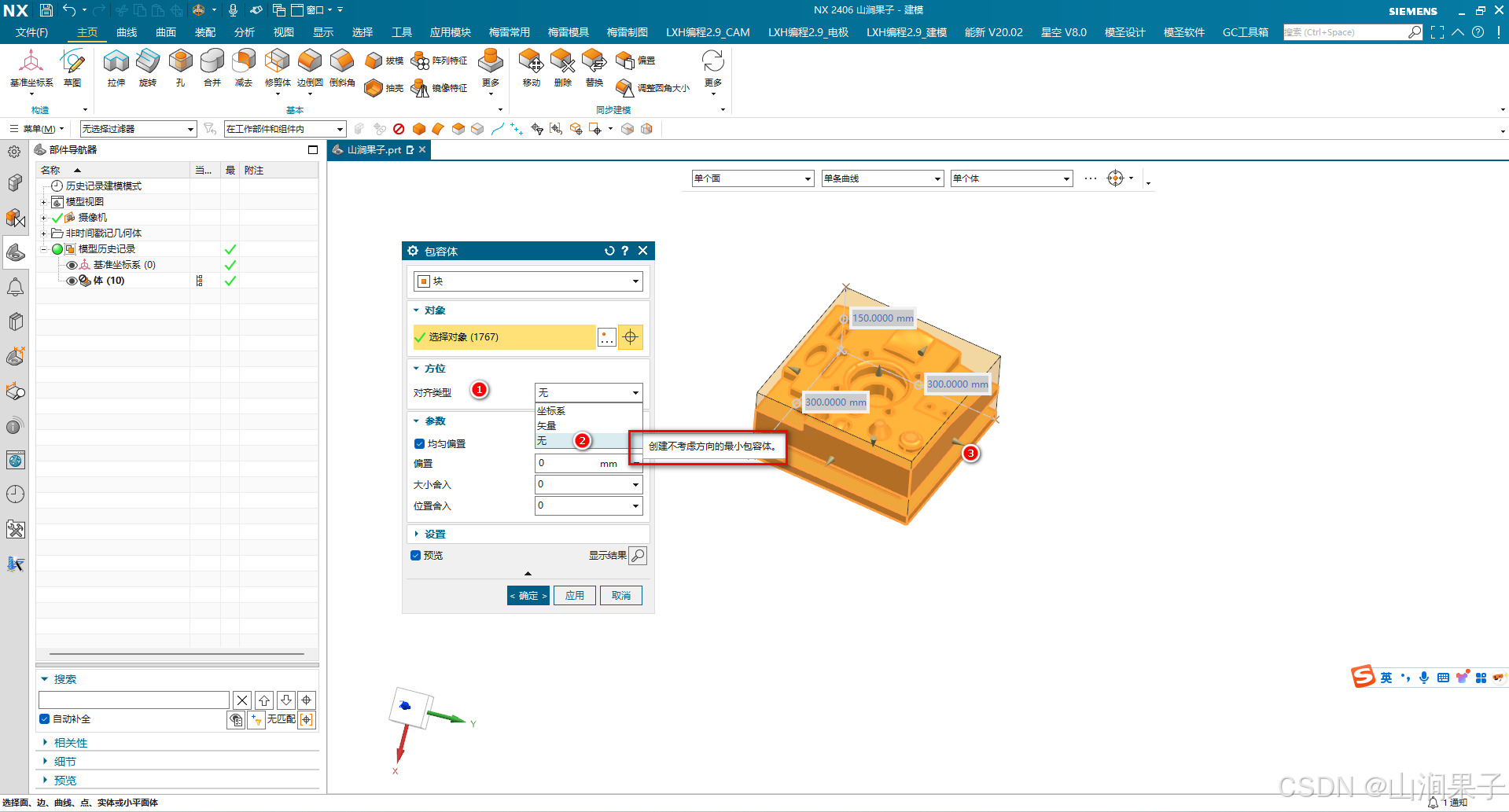

NX2406包容体“创建非对齐最小体”

NX2406版本中，有“创建非对齐最小体”功能的，只是被集成到上面的选项里去了。

包容体—>块—>方位—>对齐类型—>选择【无】，就可以使用此功能啦！

注意：很多时候可以用包容体来辅助摆正
