NX2406 工程图：局部视图

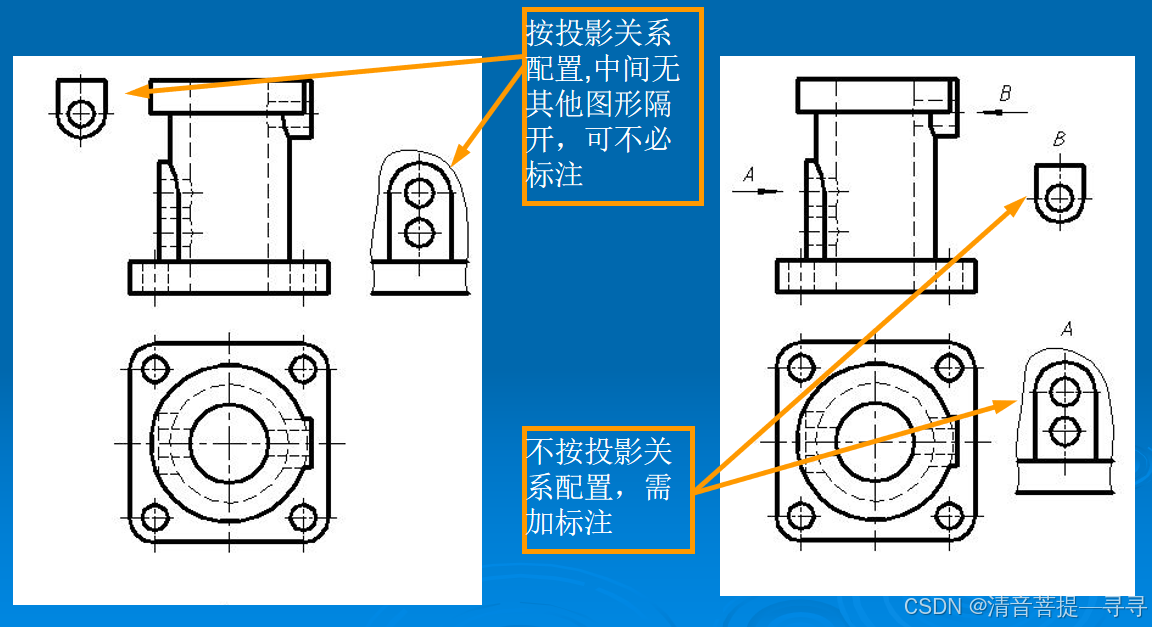

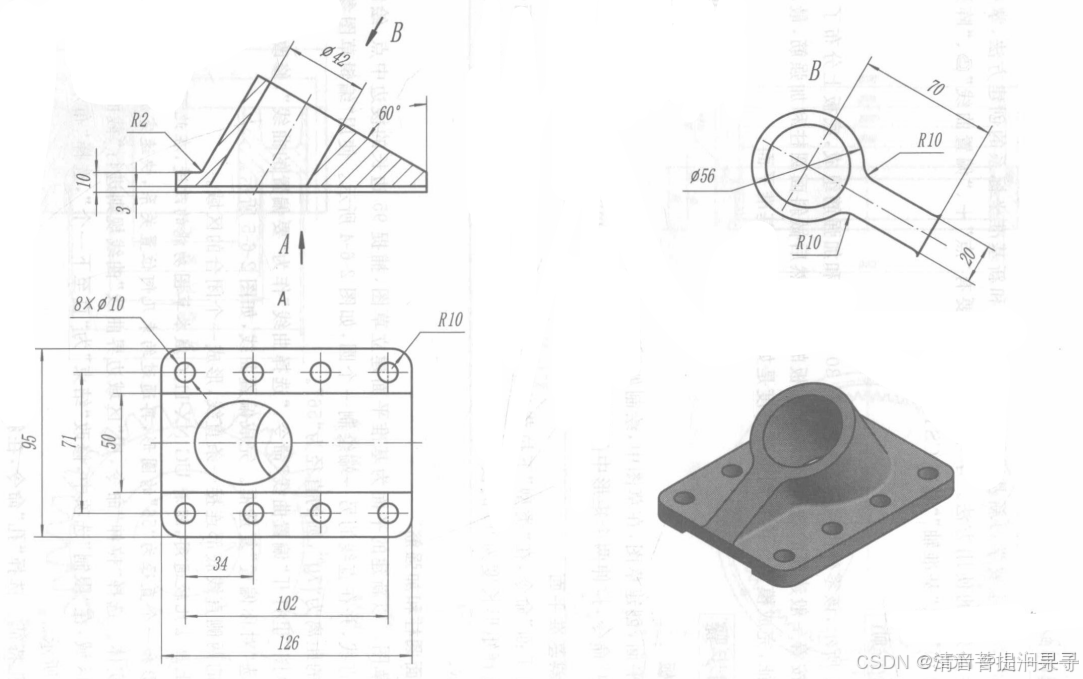

局部视图是将机件的某一部分结构向基本投影面投射所得到的视图。

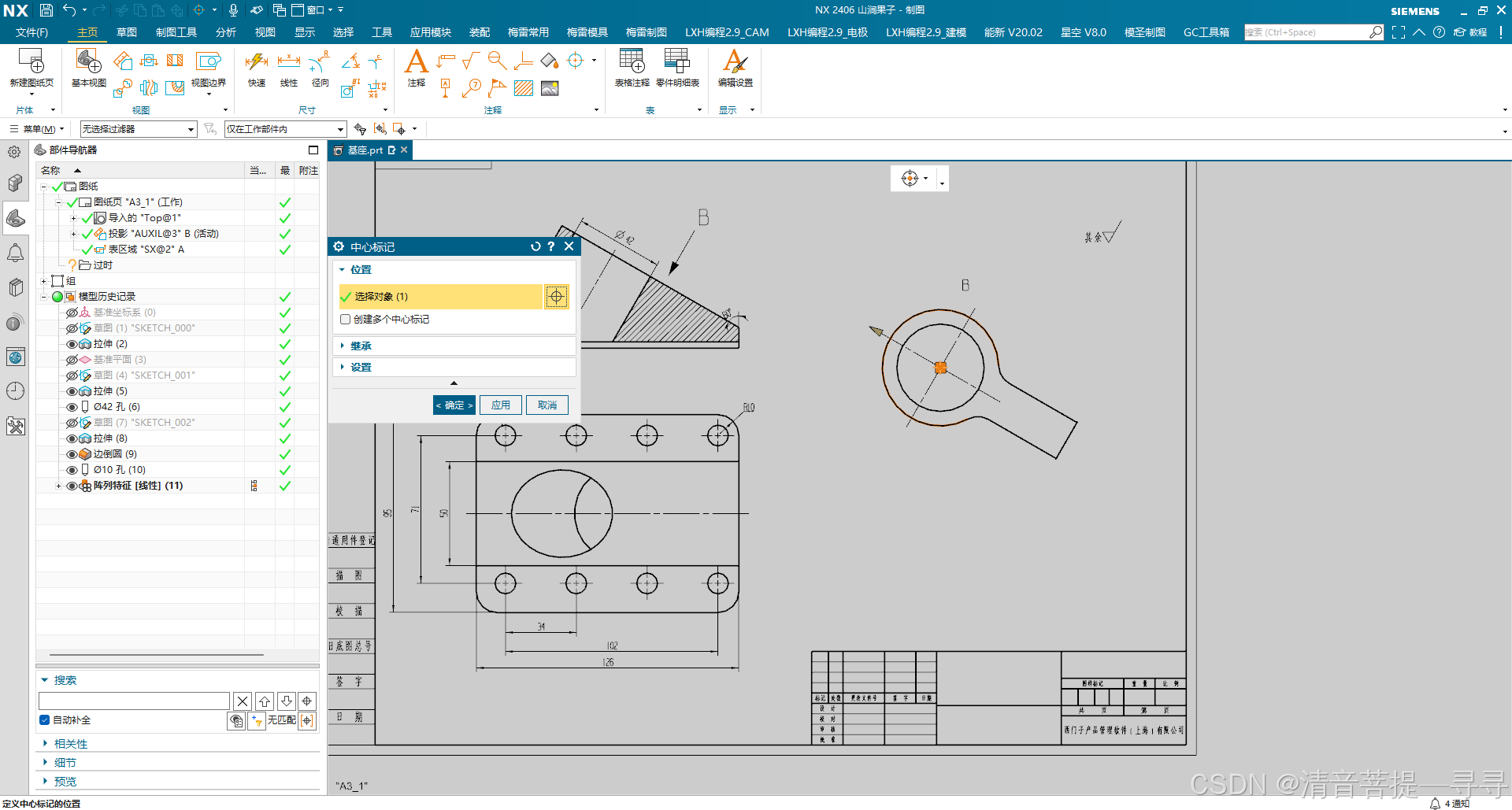

NX二维工程图径向标注带水平折线的方法

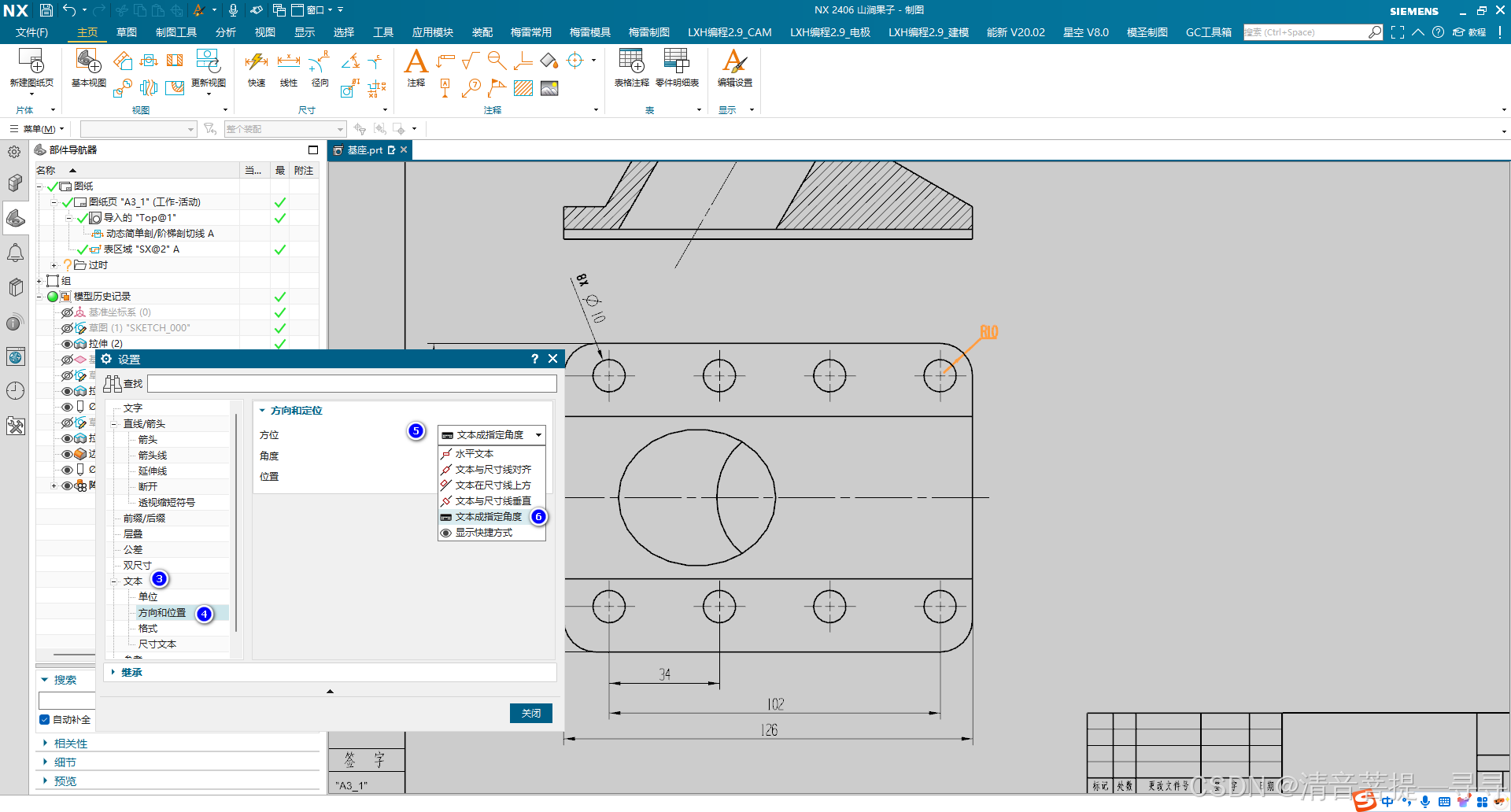

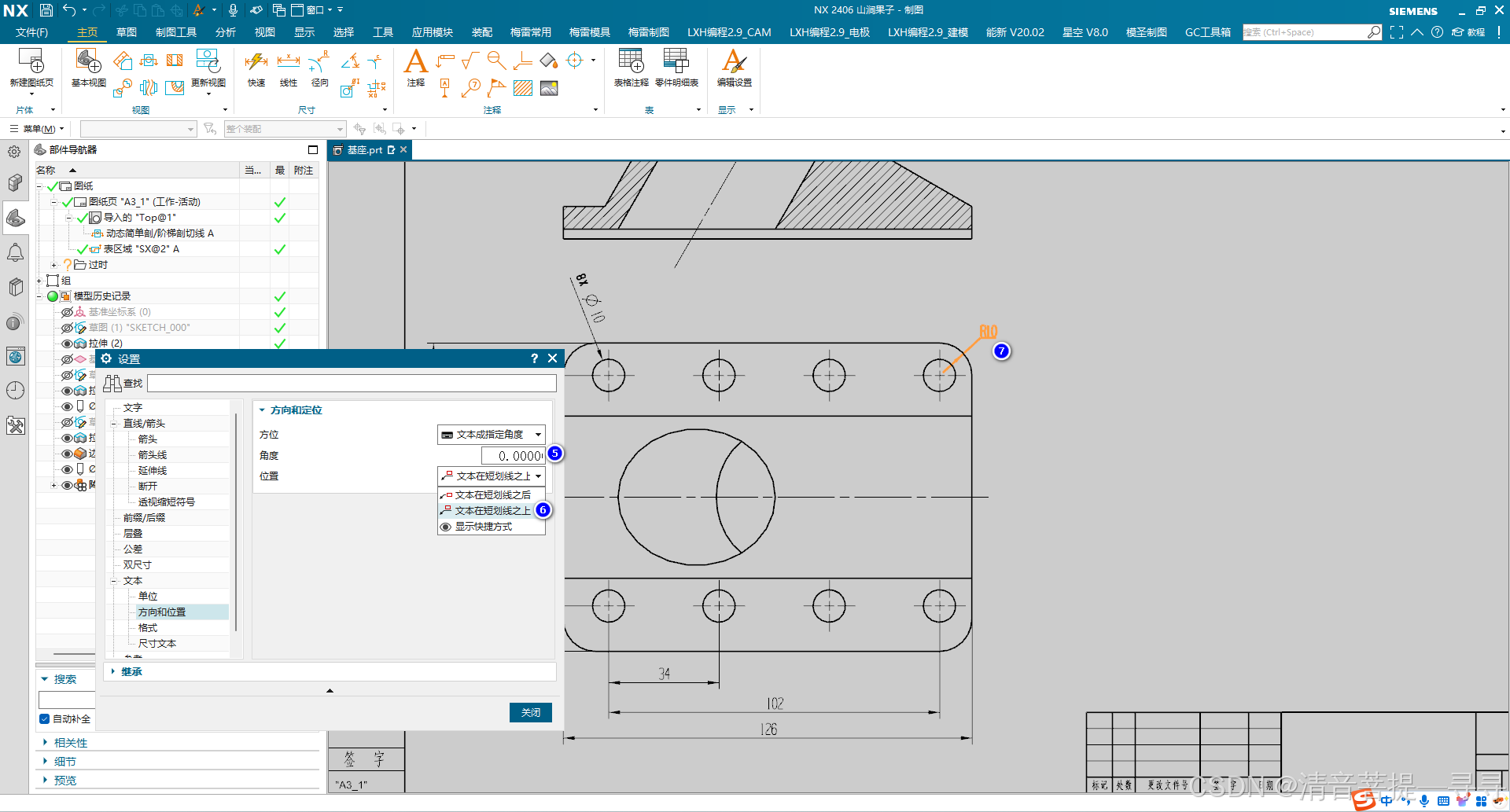

（1）鼠标放在出现的径向指引线上，鼠标右键选择设置。

（2）选择 文本——方向与位置——方位——文本成指定角度

设置角度为0度，位置为文本在短划线之上

局部视图&斜视图

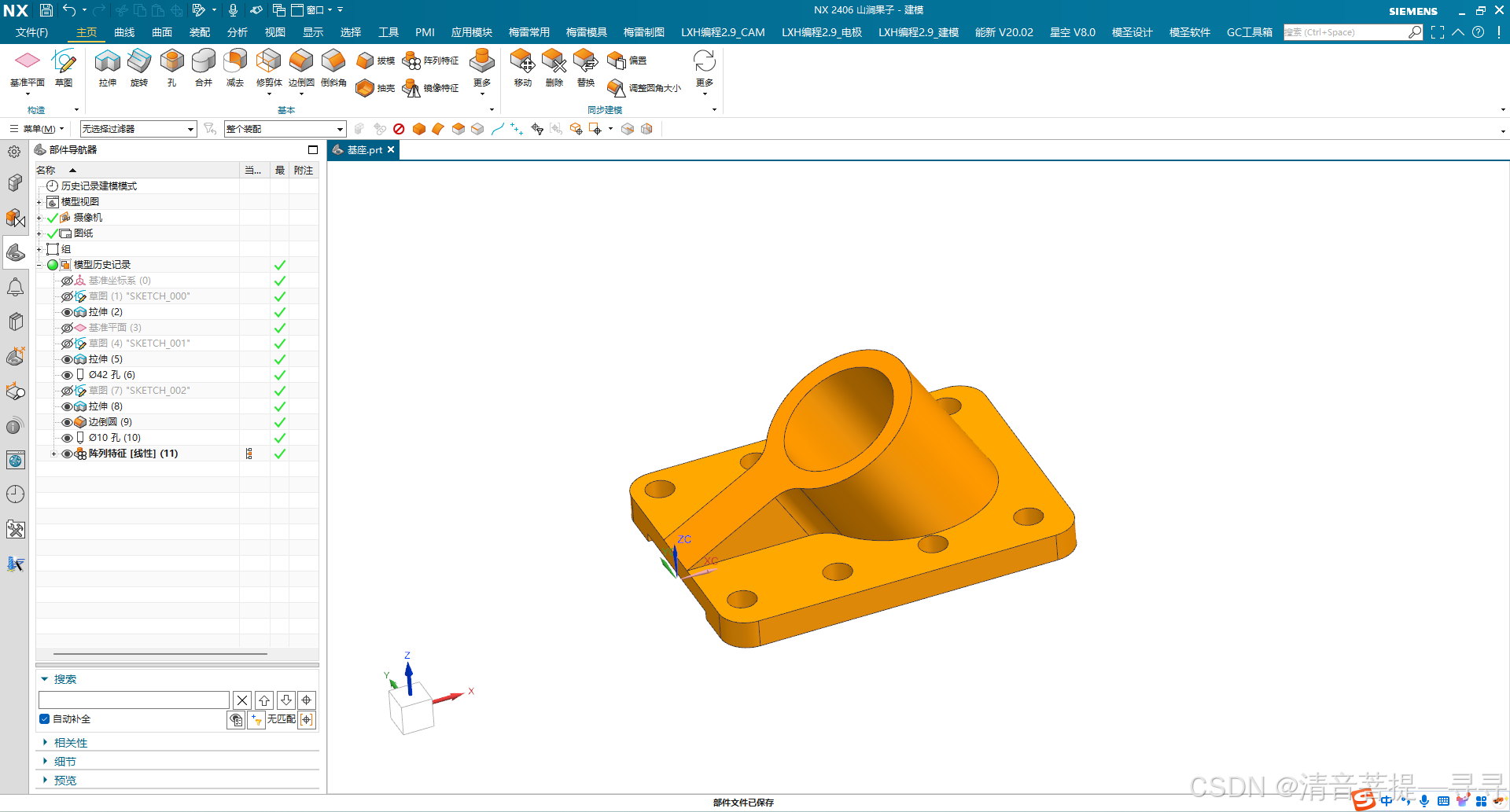

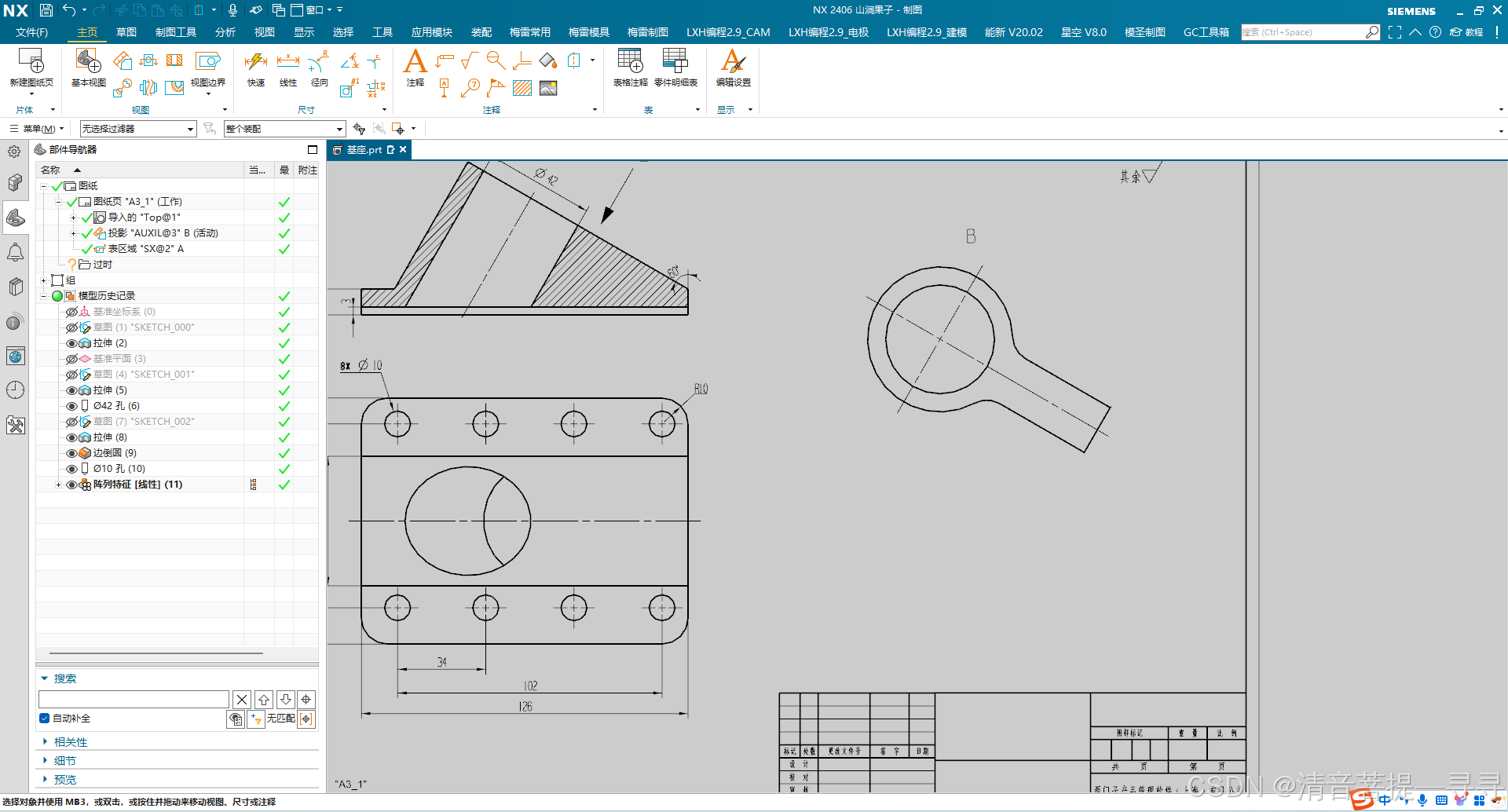

对于实体上的倾斜特征，在出二维图纸时往往会创建倾斜方向的局部视图以方便后续的标注与看图，NX软件的制图模块创建斜视图，总共分为两步。

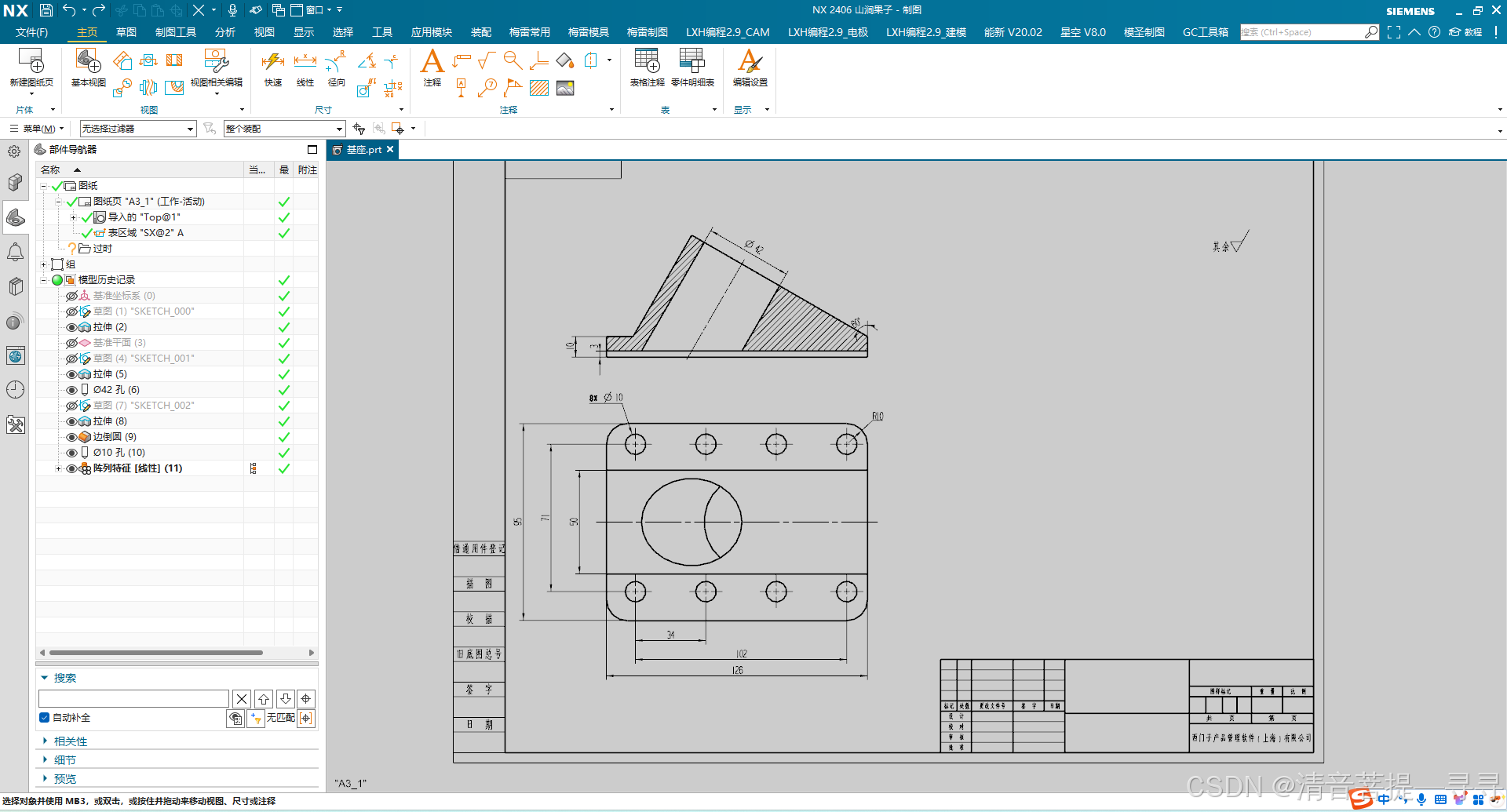

1.基本视图 + 投影视图

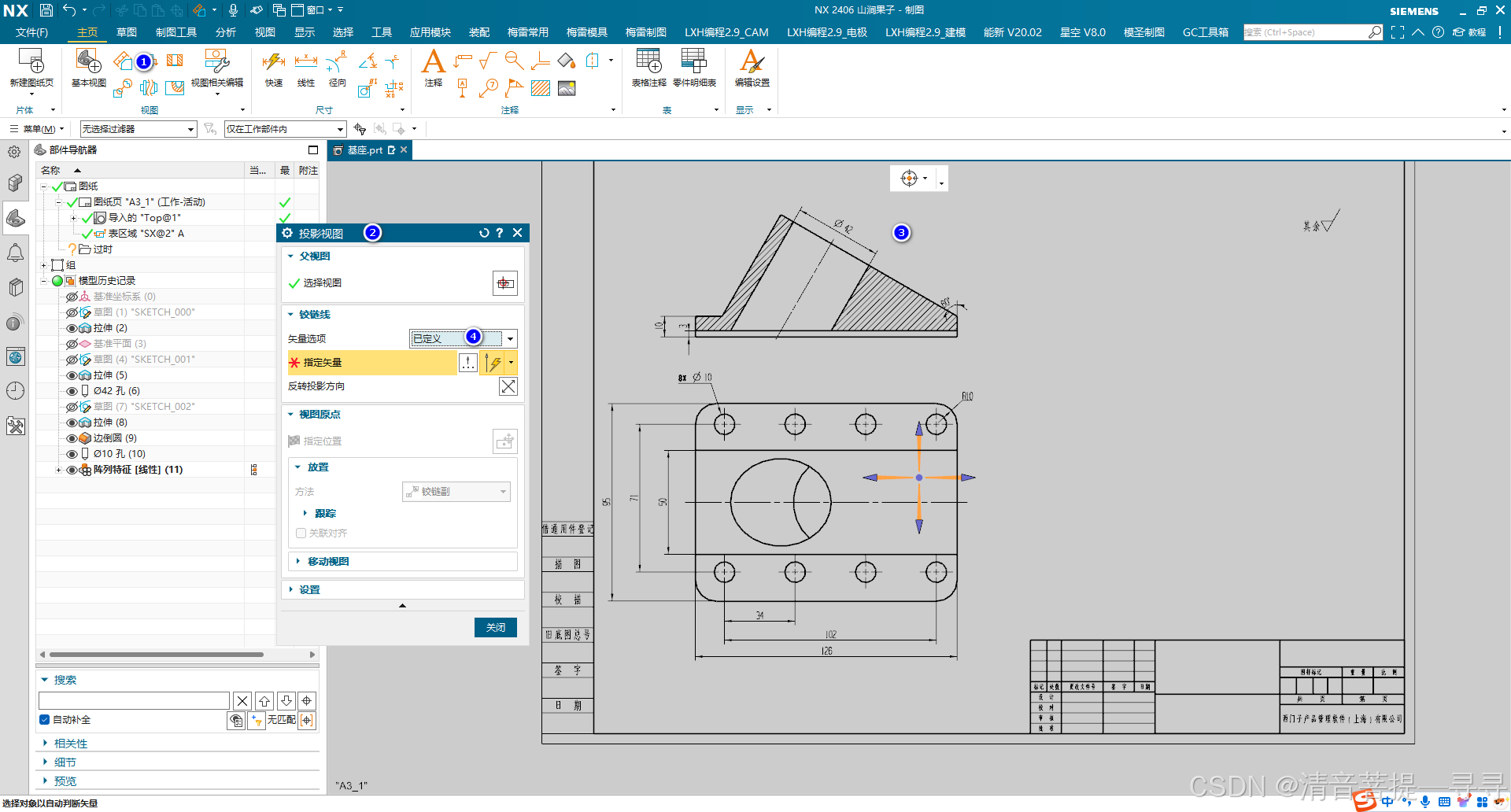

使用“基本视图”创建出模型的主视图，选择主视图作为父视图创建投影视图。

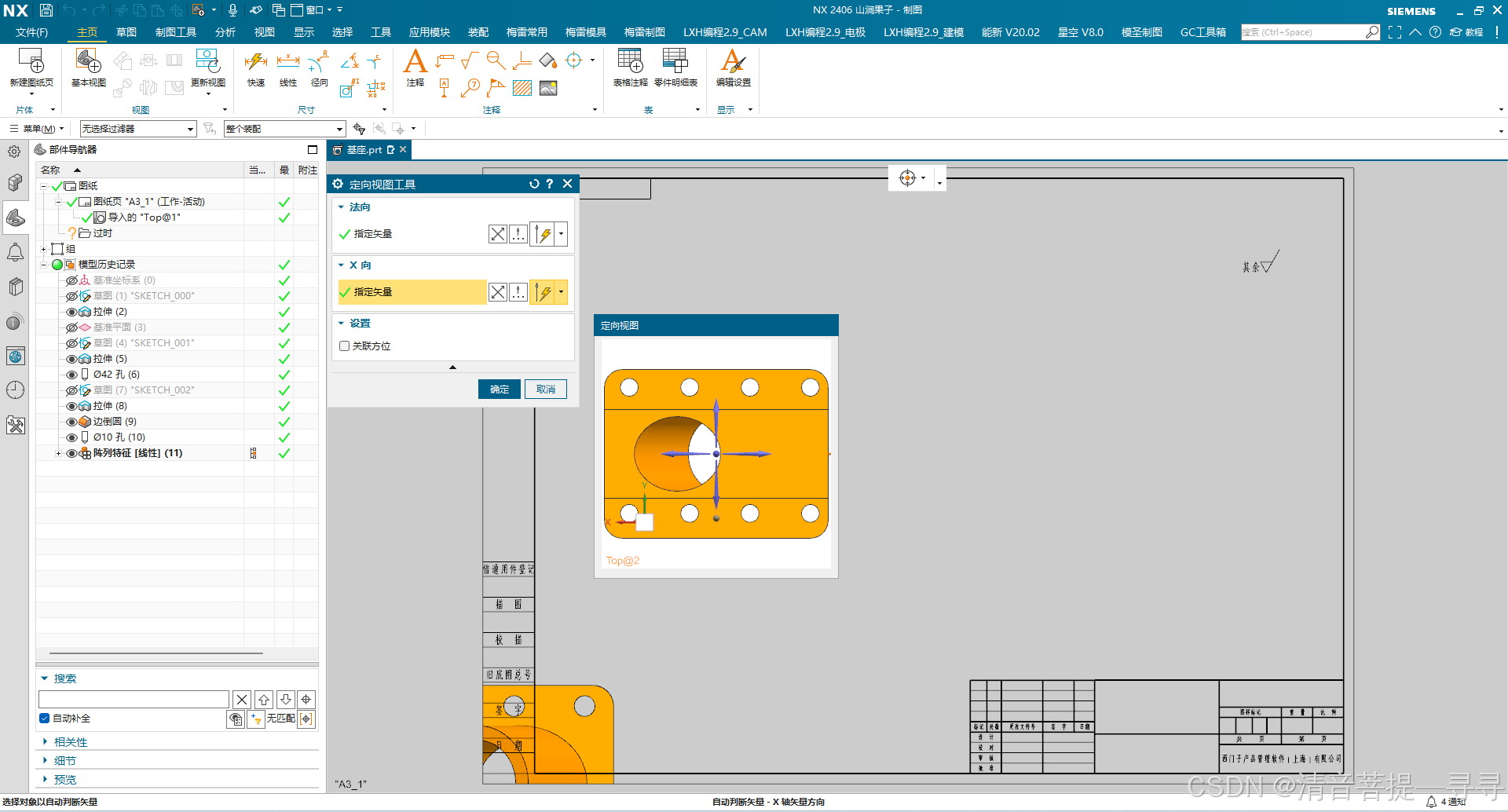

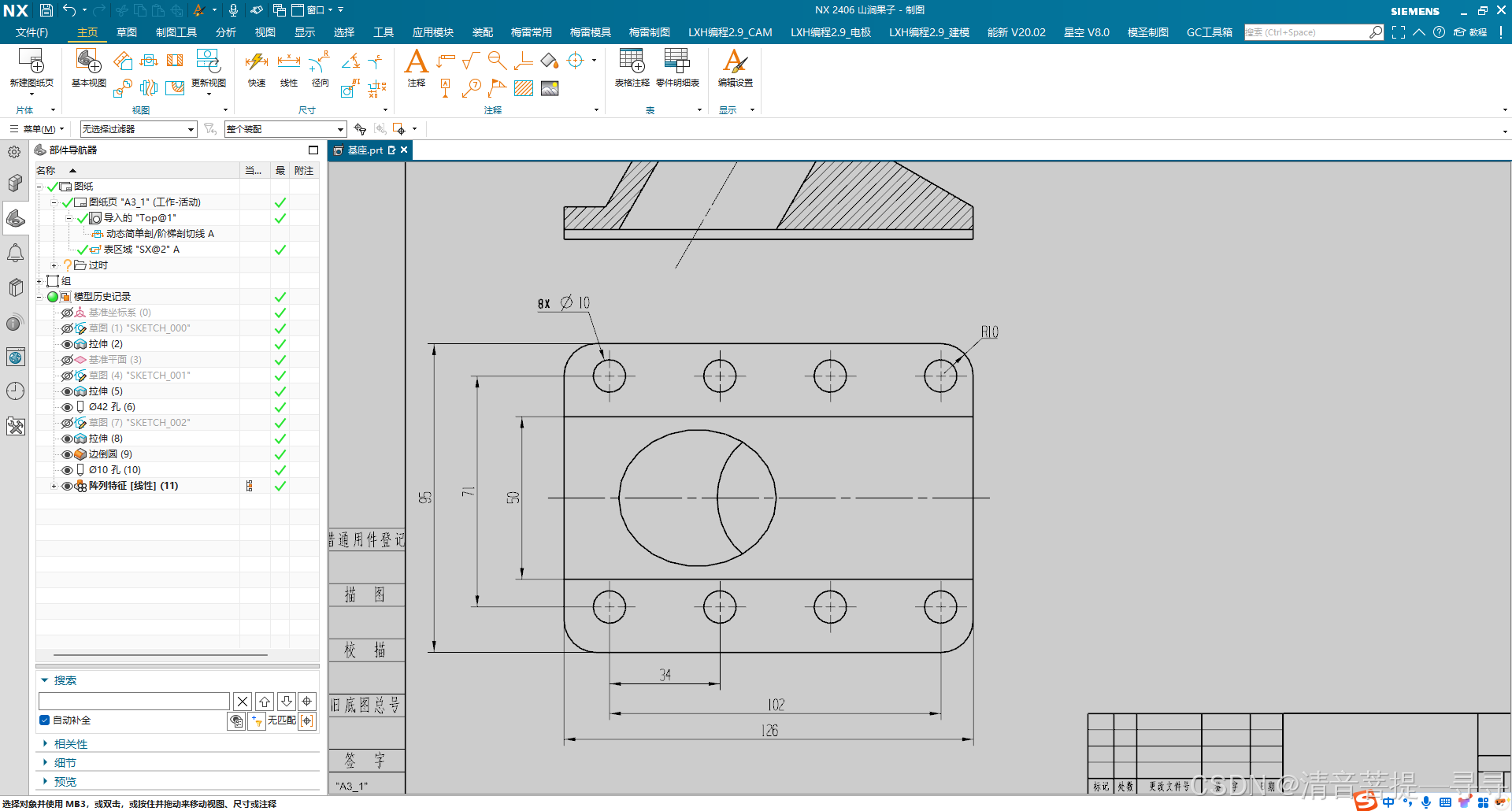

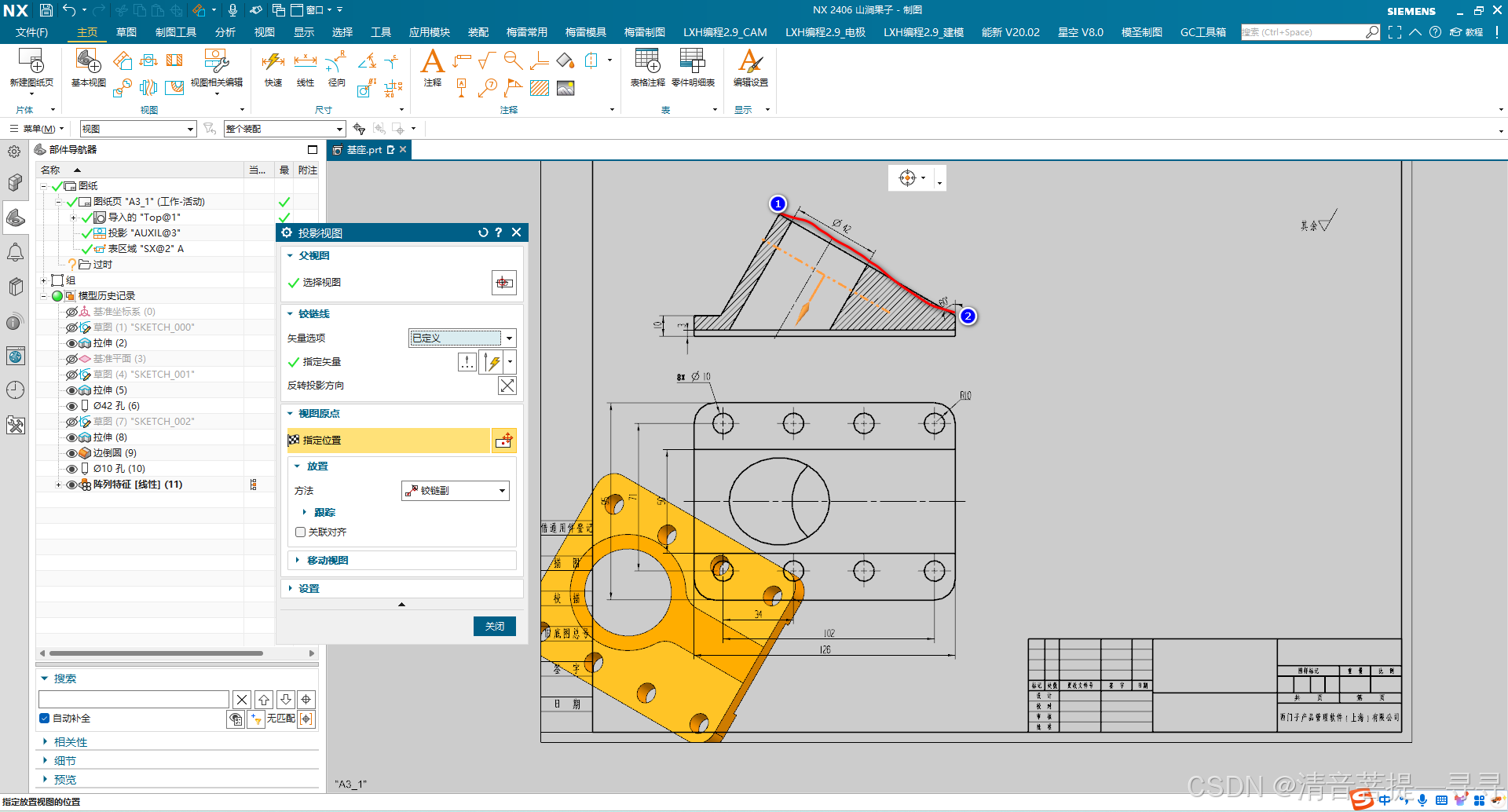

将铰链线的矢量选项调整为“已定义”，指定矢量的方式选择“两点”，捕捉倾斜面积聚成的线（红色的线）上的任意两点。

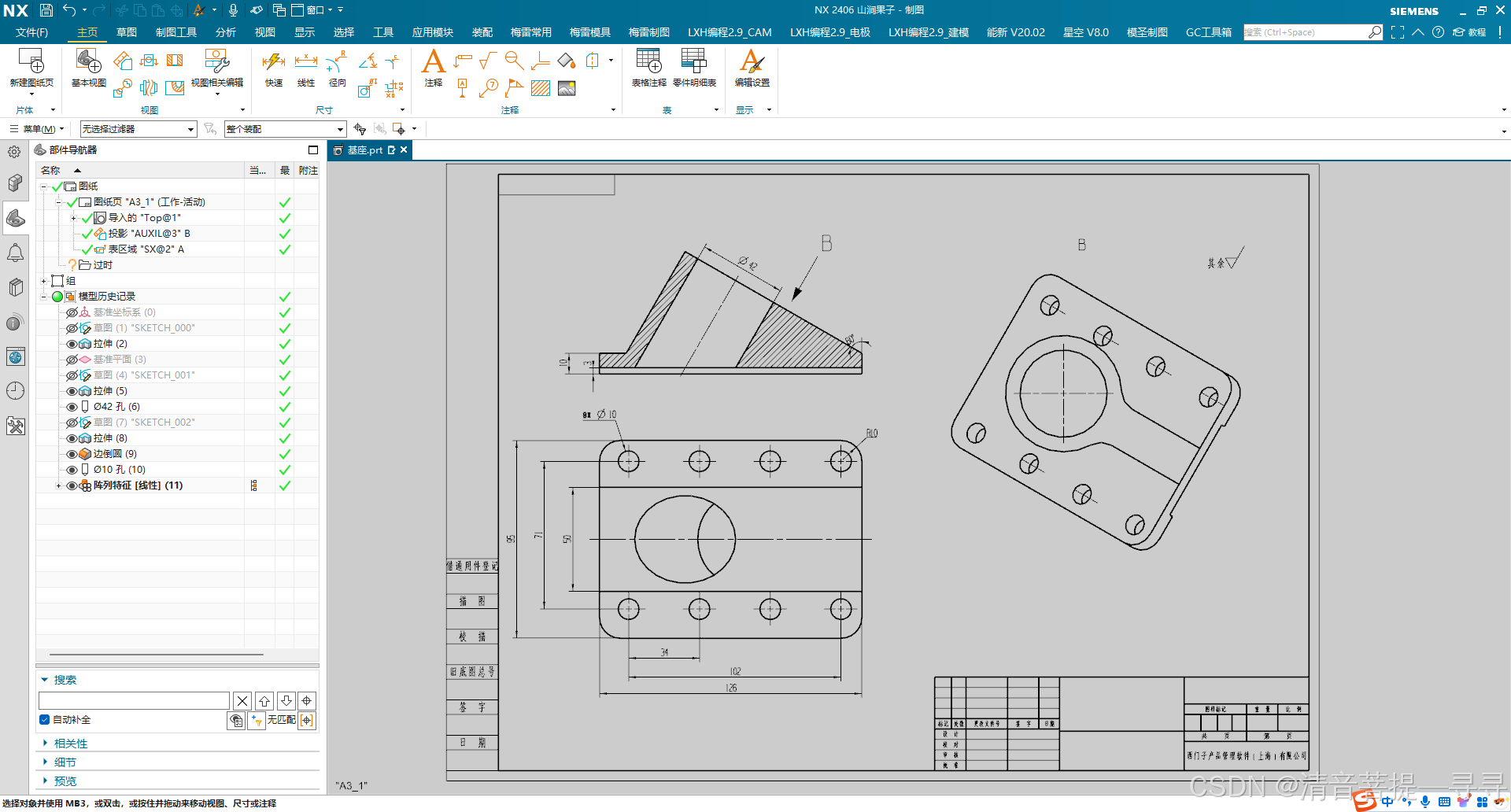

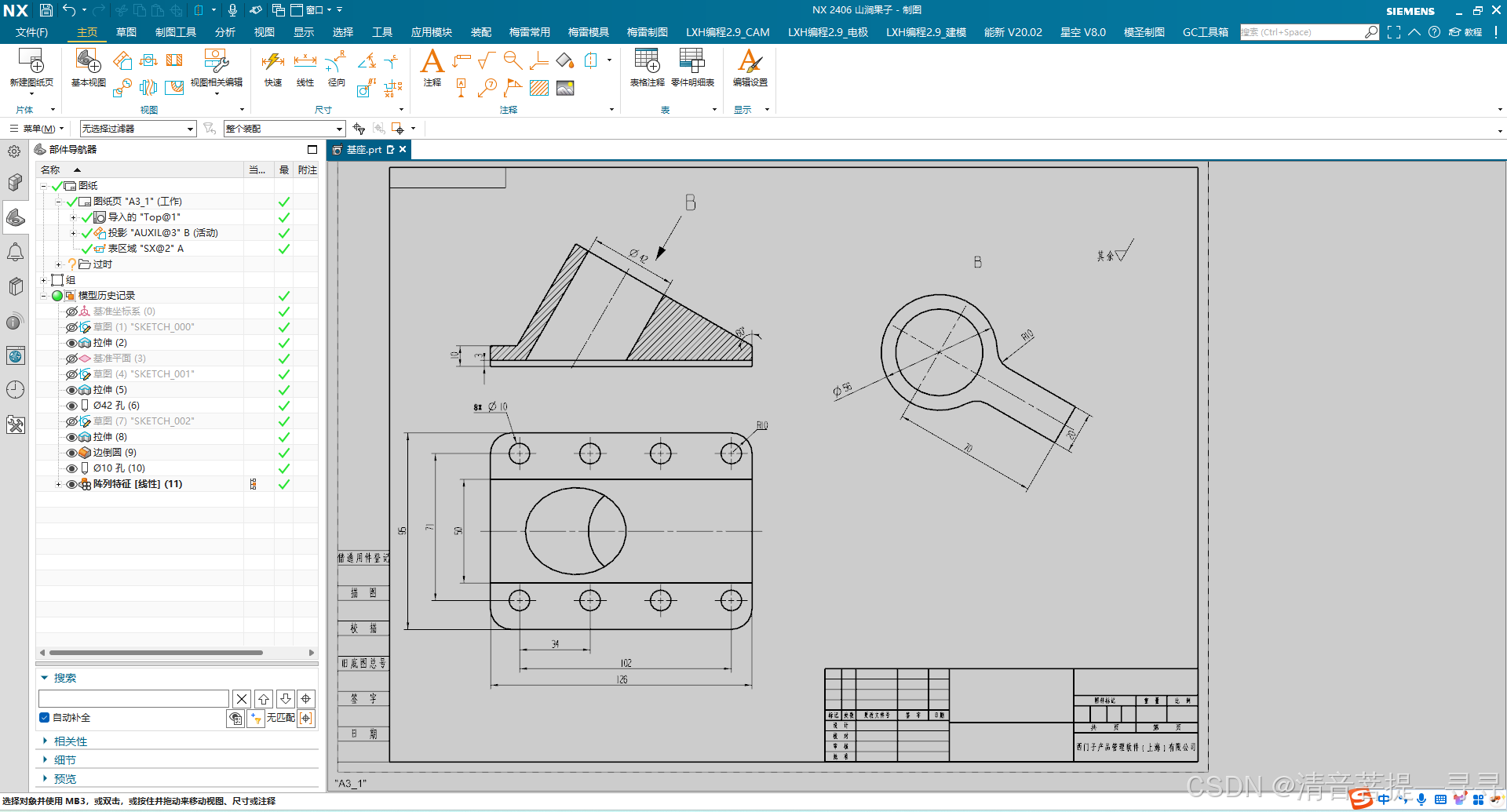

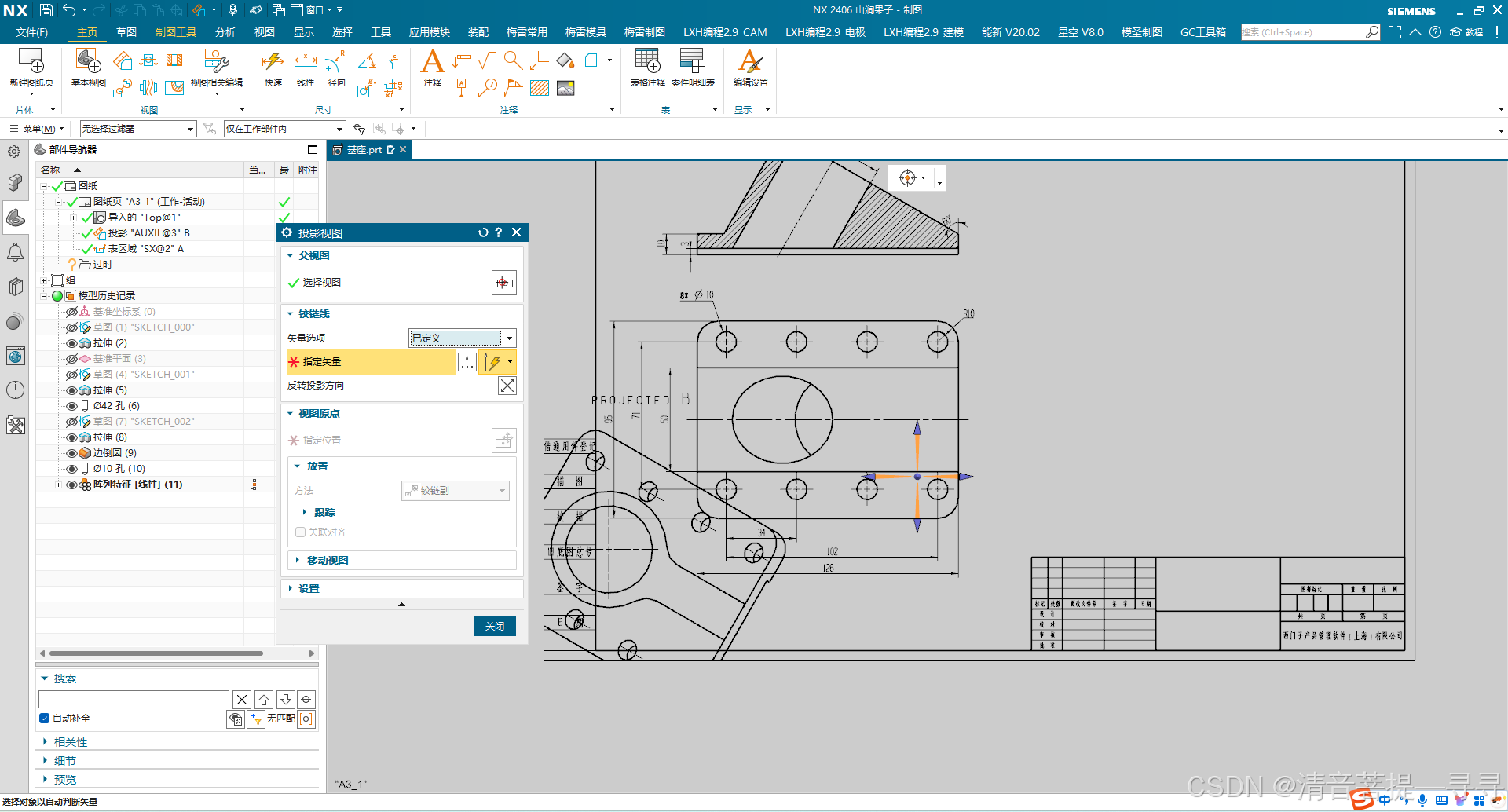

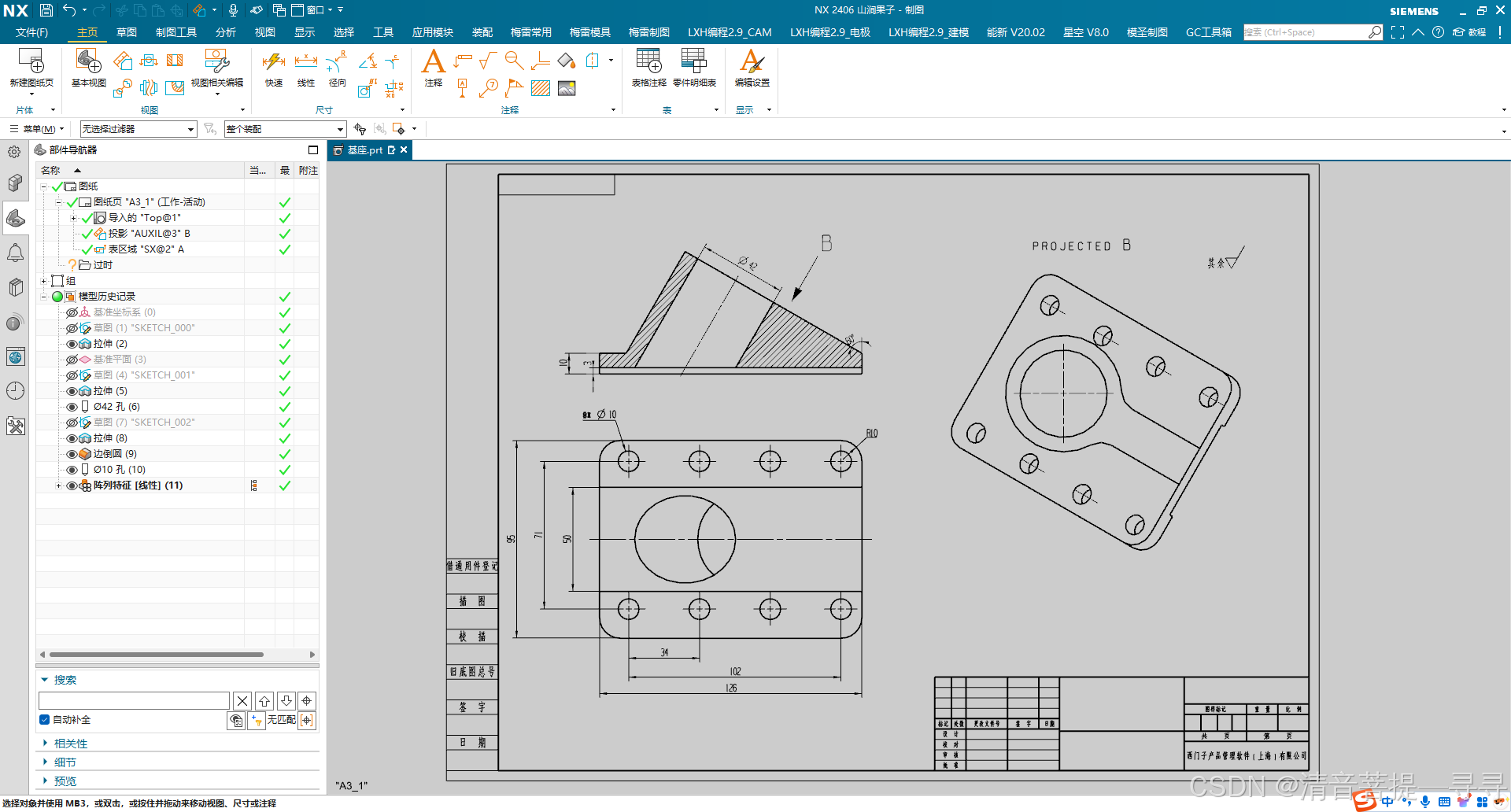

在设置好投影方向后，斜视图已经创建完成，但视图的放置位置仍可以自由移动，将视图原点中的放置方法更改为“铰链线”，就可以让投影视图的特征与主视图的特征共轴线啦，这时候可以移动鼠标确认最后的放置位置，点击“确定”。

2.边界

投影视图包含模型所有特征的轮廓，而有时候只需要倾斜面内的轮廓就可以了，这时候需要将倾斜面外的轮廓线全部隐藏起来。

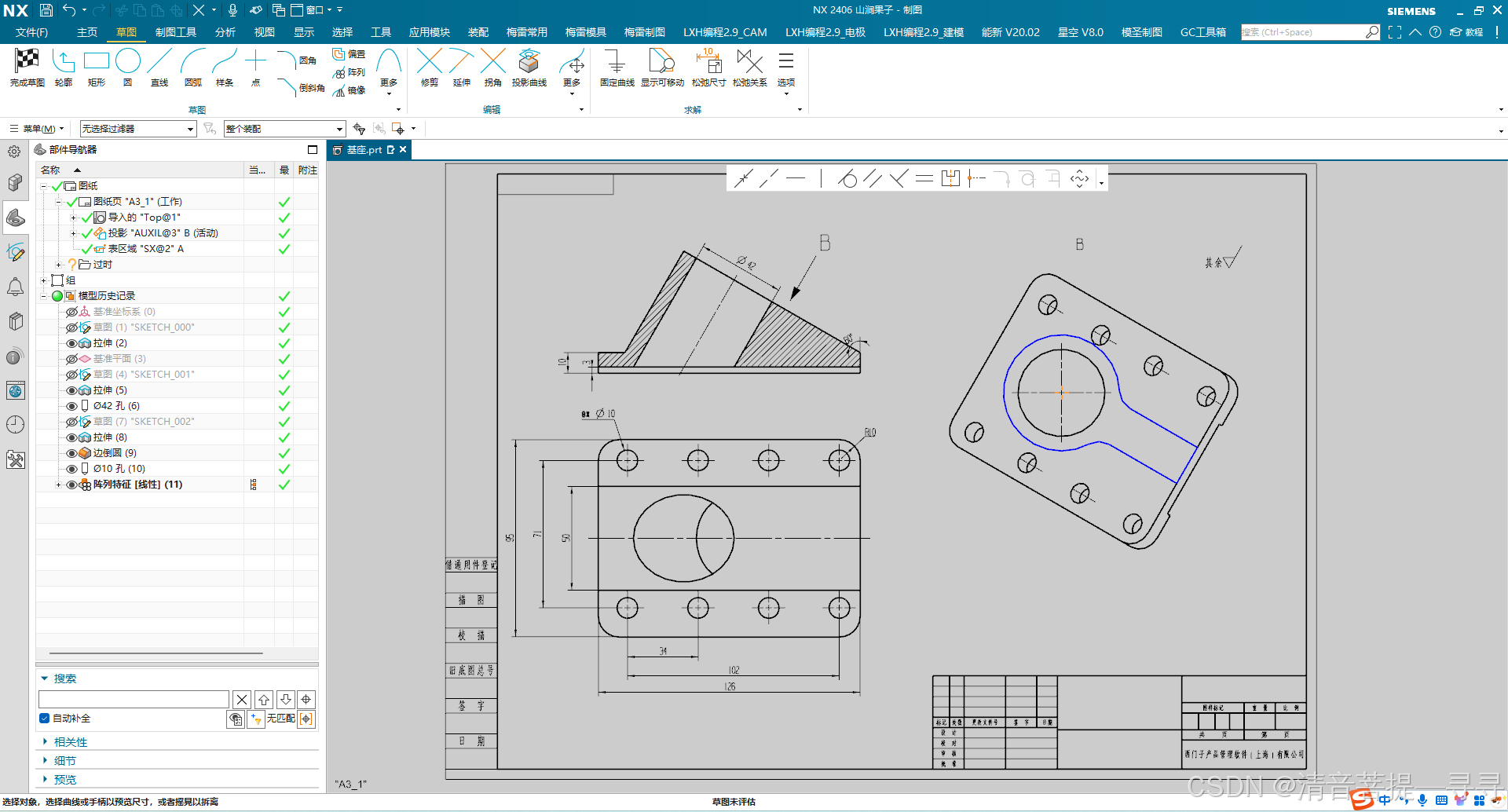

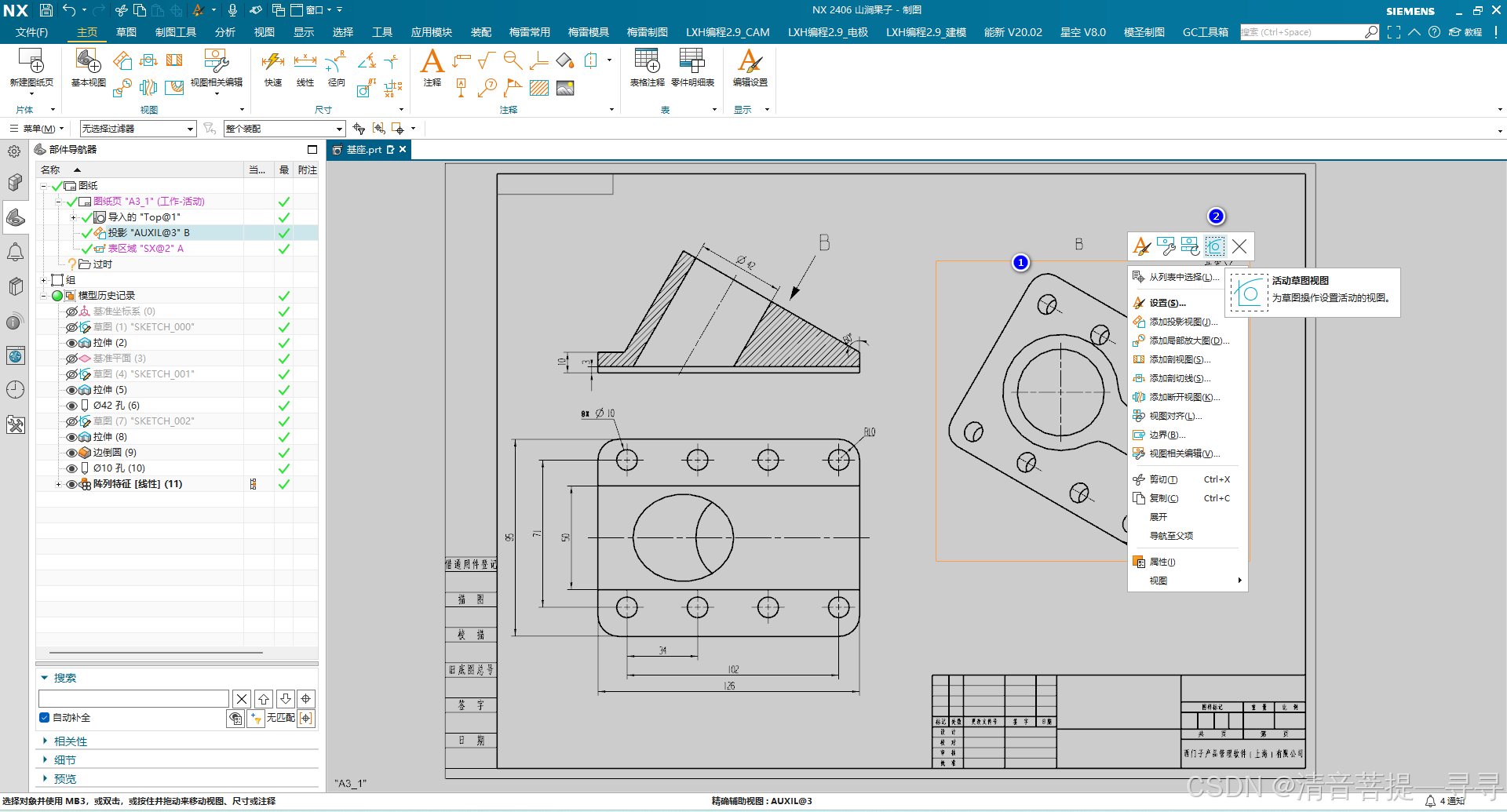

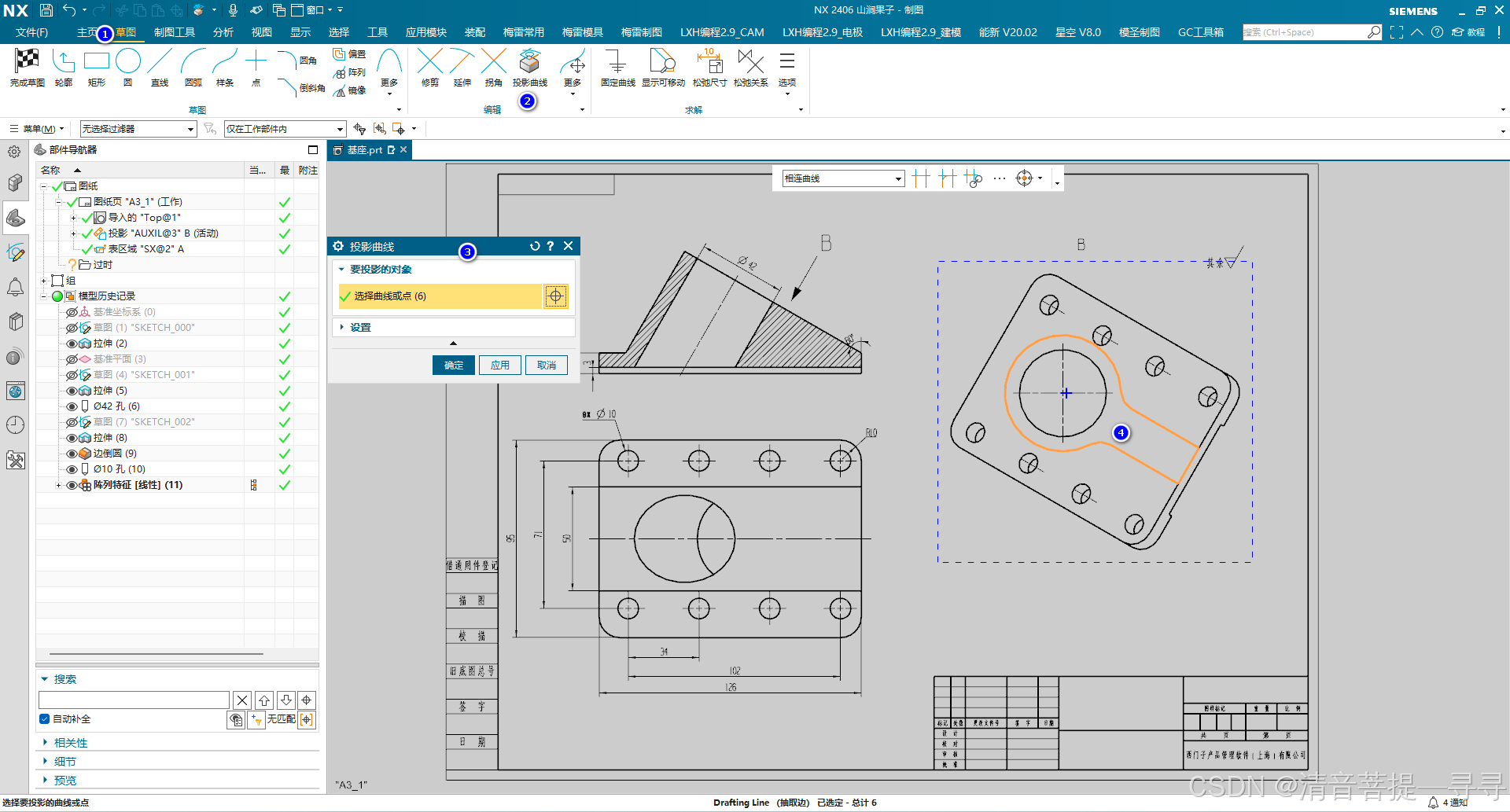

选中投影视图，右键打开编辑菜单，使用“活动草图视图”，进入到投影视图的草图状态中。

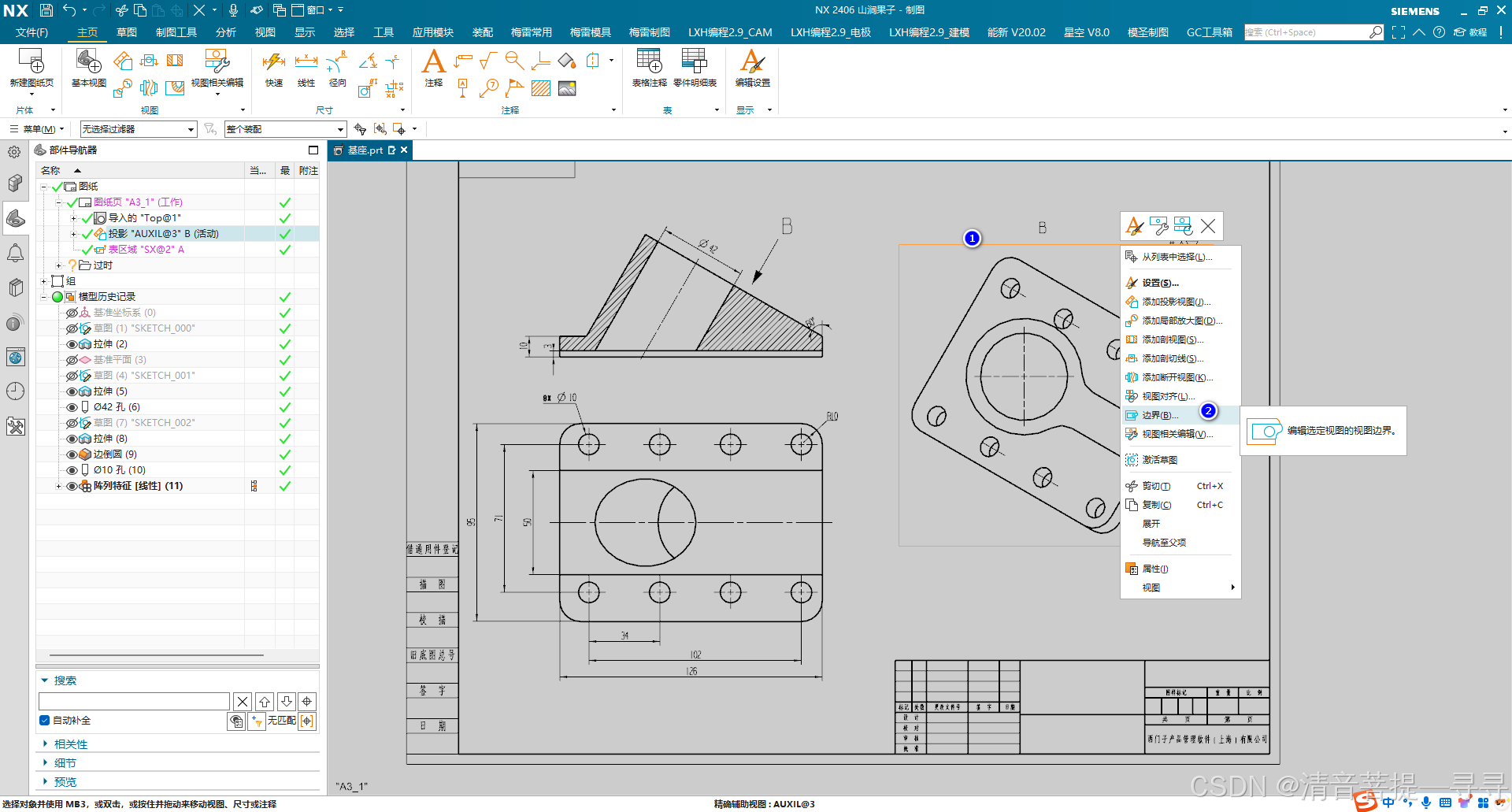

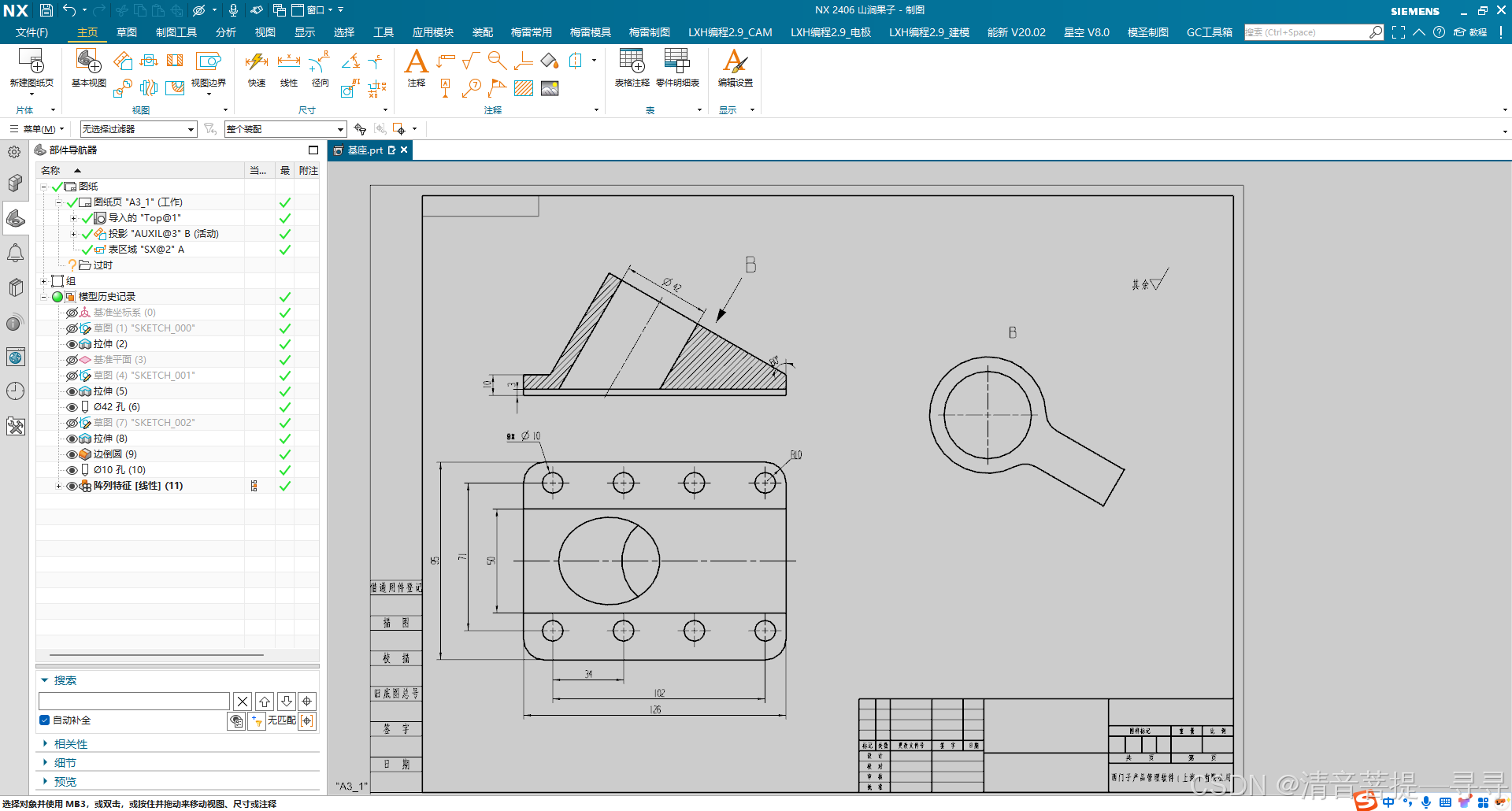

将轮廓线投影到草图之后，再次单击选中投影视图，然后右键打开编辑菜单，使用“边界”命令。

或

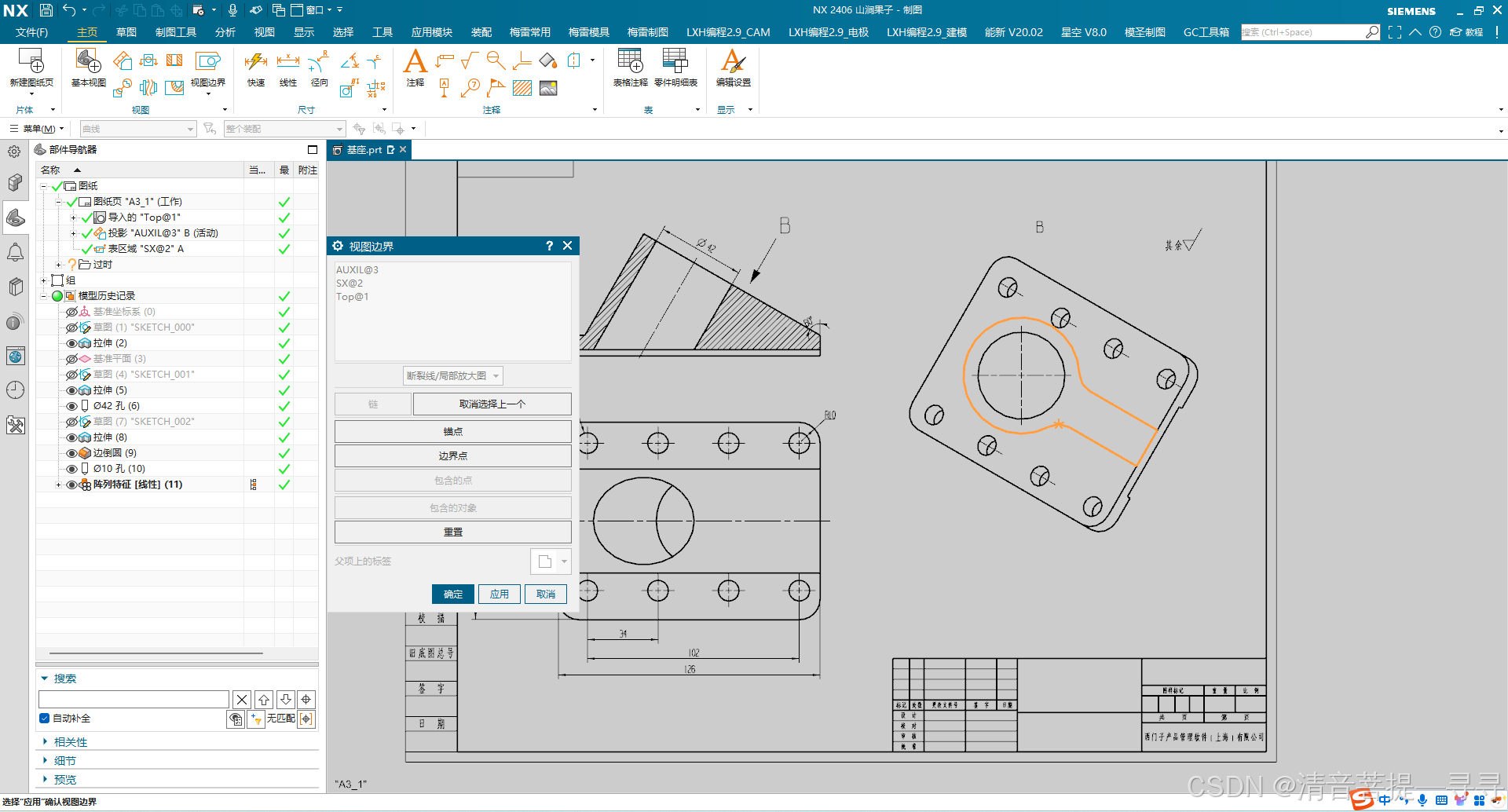

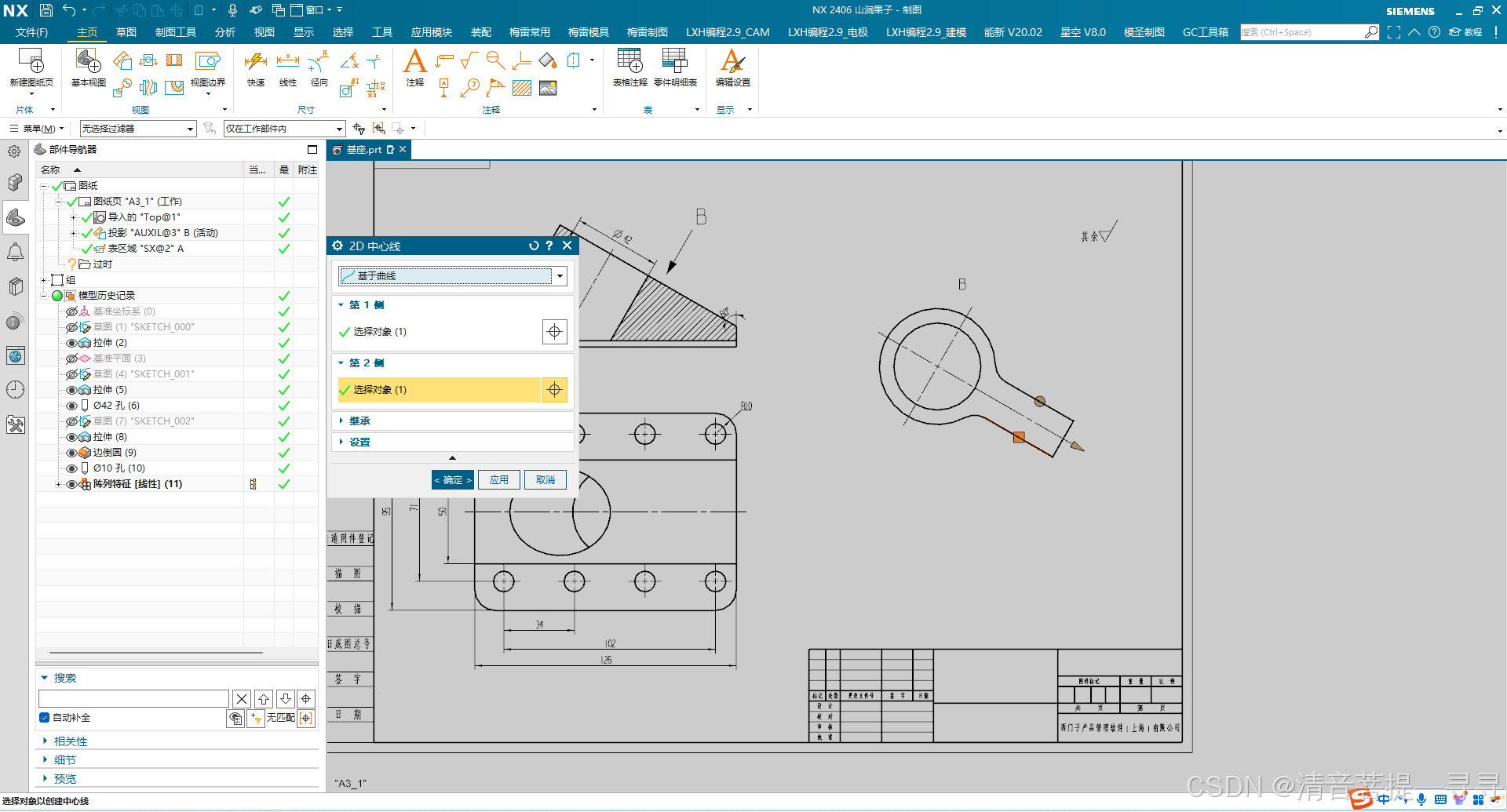

边界的选择类型调整为“断裂线/局部放大图”，然后选中刚刚的投影曲线，点击“确定”。

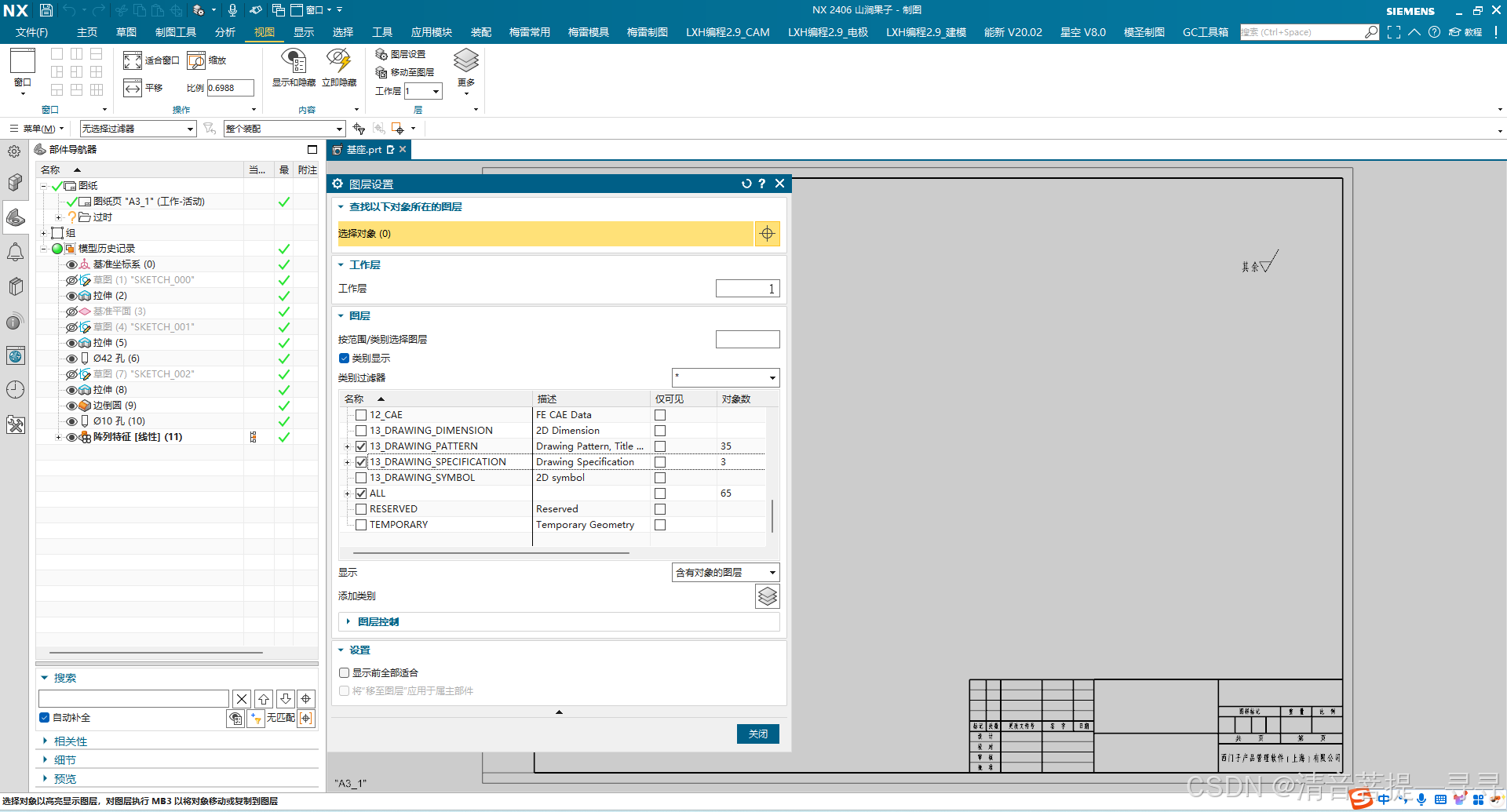

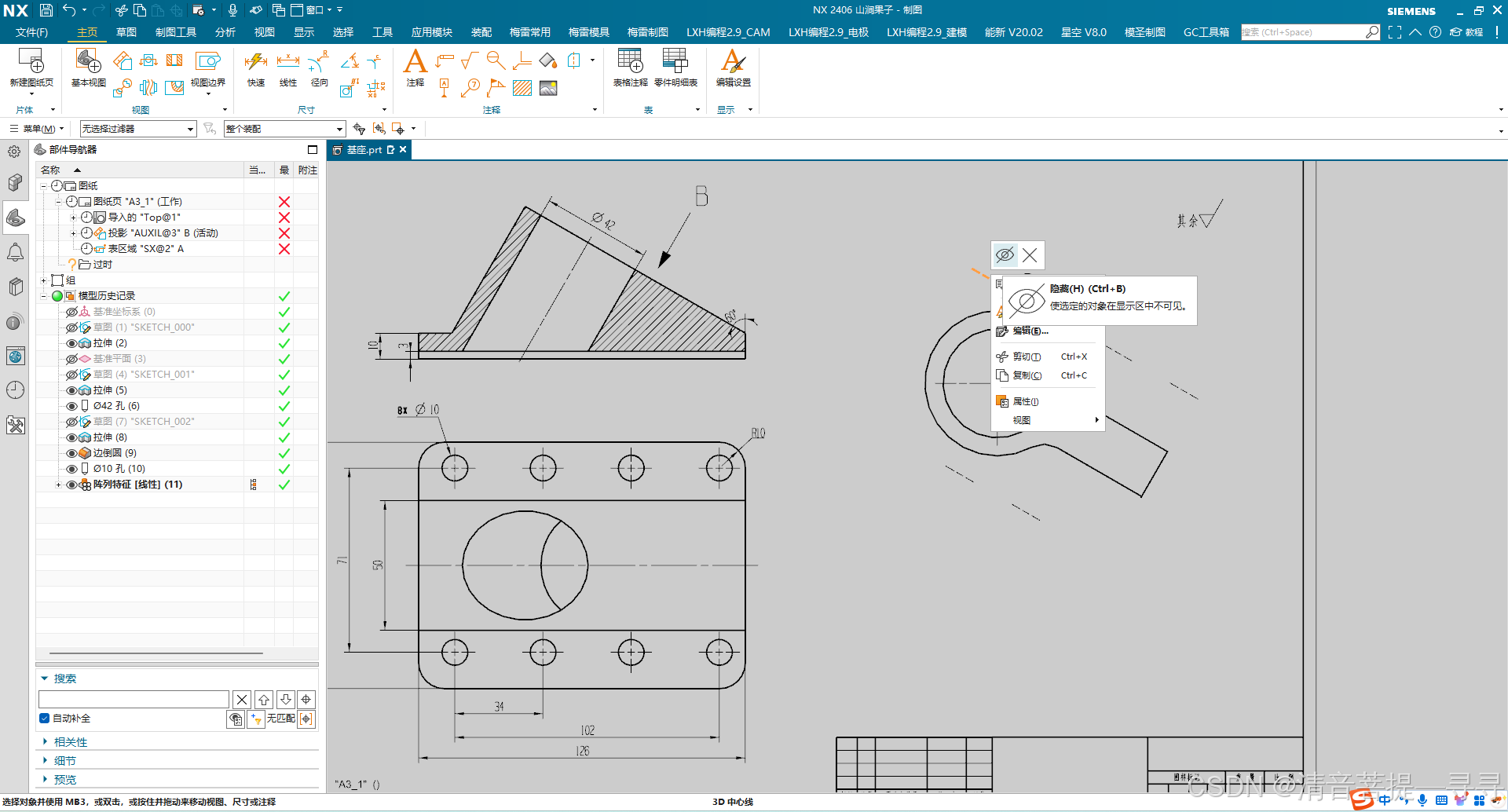

“边界”命令使用过后，边界线外的轮廓线会被隐藏，对于留存下来的辅助线可以再单独使用“隐藏”命令。
