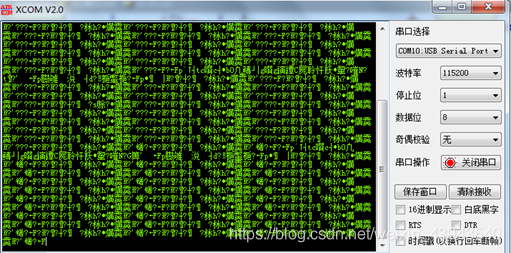

在调试Stm32f429串口通信时，串口调试助手出现如图所示乱码。
在这里插入图片描述
由于需要用到的串口是UART7，而正点原子阿波罗开发板提供的例程是USART1，所以猜想是否是两个串口配置不一样，但串口一虽然是同步/异步的，但使用时设置的是异步，所以和串口7的配置没有区别。

又查找资料发现各大神说是HSE_VALUE的值有问题。开发板的晶振是25MHz，而我的晶振是20MHz，单纯从魔术棒中设置设备的晶振值不管用，还需要修改宏定义HSE_VALUE的值。但根据各个大神的指引，在“stm32f4xx.h”和“stm32f429xx.h”中都找不到HSE_VALUE的定义。

最后在一篇文章的启发下，在“stm32f4xx_hal_conf.h”中找到了HSE_VALUE。（文章链接在末尾）
在这里插入图片描述
将原先的行注释掉，改成自己的HSE值。串口通信正常。
