文章介绍了如何利用VASPKIT工具从VASP计算中提取电荷差分密度，并通过重命名文件和运行特定命令生成平面平均密度差数据，以便于在Origin中进行可视化，特别提到对于电子转移分析的便利性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

平面平均密度差(planar-averaged electron density difference)是密度差的衍生。密度差是个三维空间函数，经常通过绘制平面图、等值面图方式图形化考察。虽然这两种图很直观，但平面图会受到截面选取的影响，而等值面图会受到等值面数值（isovalue）选取的影响，因此都有一定任意性，也不容易定量讨论。对于电子转移有比较明确方向的情况，可以绘制平面平均密度差曲线，由此可以清楚地考察垂直于选取的方向上每个截面上的密度差积分值，在定量讨论、对比上比较便利。例如，固体表面上吸附一个小分子，吸附导致垂直于表面方向有明显的电子转移，就可以在垂直于表面的方向上绘制平面平均密度差曲线来准确、细致地考察不同截面处的电子净增、减情况。还有一种图叫做电荷位移曲线（charge displacement curve），它相当于平面平均密度差曲线的积分曲线，对于定量讨论电荷转移量情况很有帮助。

等值面图和切面图用VESTA画最方便，平面平均图用VASPKIT生成最方便。注意VESTA对电荷密度的默认单位是e/Bohr3。

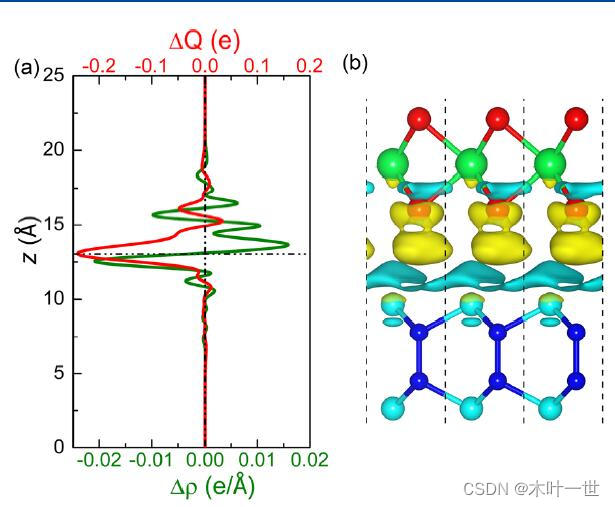

在这里插入图片描述

1. 调用vaspkit-314得到电荷差分密度CHGDIFF.vasp文件

 ===================== Structural Utilities ======================
 1)  VASP Input-Files Kit          2)  Mechanical Properties
 3)  K-Path for Band-Structure     4)  Structure Editor
 5)  Catalysis-ElectroChem Kit     6)  Symmetry Analysis
 8)  Advanced Structure Models
 ===================== Electronic Utilities ======================
 11) Density-of-States             21
