Xilinx CMAC IP的说明和使用


本文以浪潮F37X加速器为例说明Xilinx CMAC IP的使用方法。

1 IP设置

1.1 物理层设置

  • Mode选择CAUI4，Transceiver Type选择GTY
  • GT Refclk根据板卡的实际情况进行选择，如果选择的时钟与实际的时钟不符，链路无法正常建立。
  • Line Rate根据实际需求进行设置，4 Lane对应的数据位宽为512bit。
  • Operation选择为双工模式，用户接口使用AXIS。
  • 除了GT参考时钟外，还存在一个初始化时钟，根据板卡的实际情况进行选择。
    在这里插入图片描述

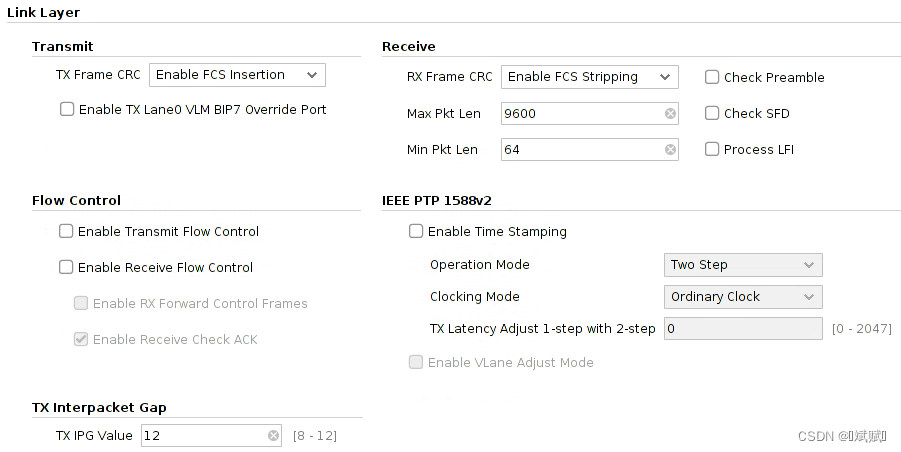

1.2 链路层设置

  • 不使能Flow Control。
    在这里插入图片描述

1.3 其它设置

  • 启用RS
