【计算机视觉】三维重建: MVSNet：基于深度学习的多视图立体视觉重建框架

MVSNet是由香港科技大学团队提出的首个端到端深度学习多视图立体视觉（MVS）框架，其论文《MVSNet: Depth Inference for Unstructured Multi-View Stereo》发表在ECCV 2018，开创了深度学习在三维重建领域的新范式。该项目通过构建可微分的代价体（Cost Volume）实现了非结构化多视图的高精度深度估计，成为后续R-MVSNet、Point-MVSNet等改进方法的基础。

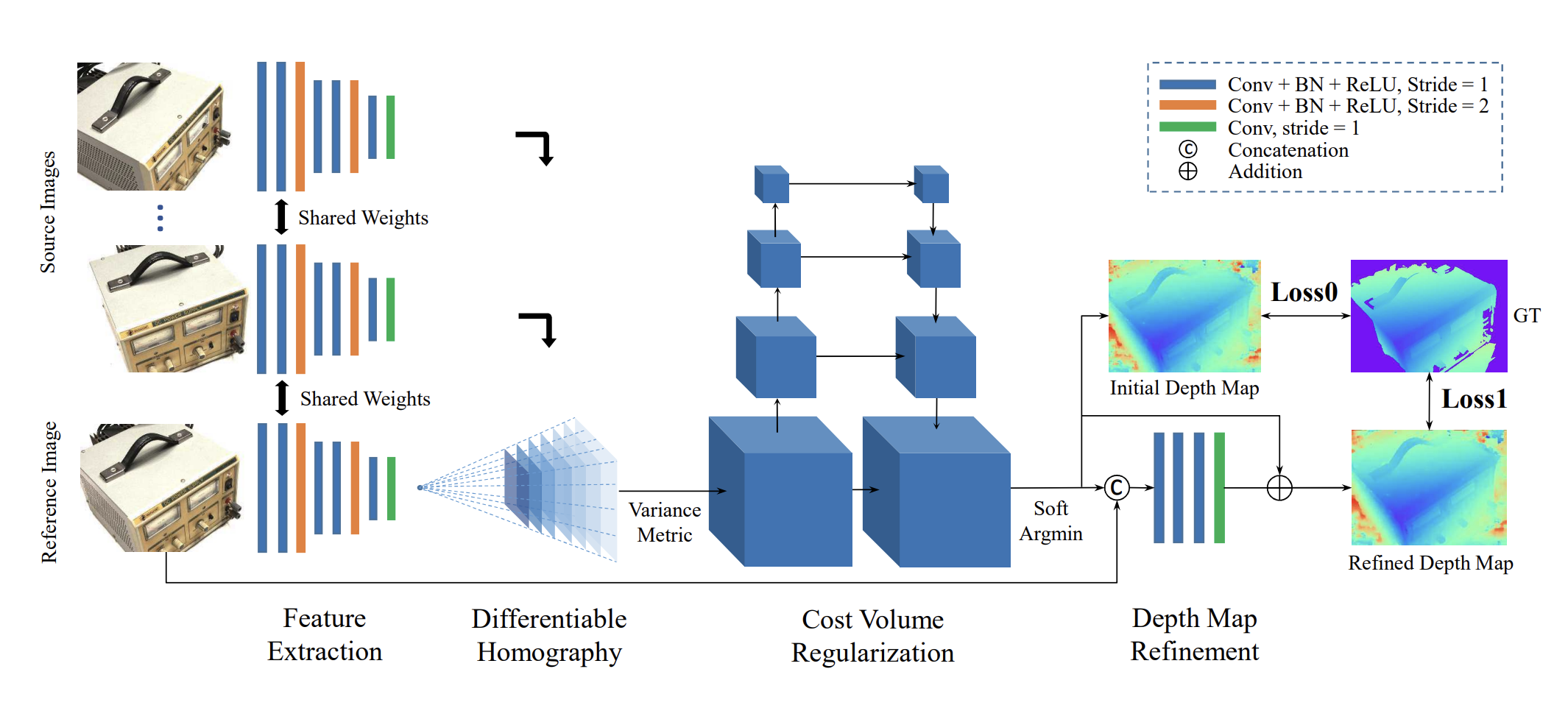

图：MVSNet网络架构（来源：原论文）

技术架构与核心算法

1. 算法流程

1. 特征提取：使用2D CNN提取多视图图像特征
2. 代价体构建：通过可微分单应性变换构建三维代价体

   H_i(d) = K_i \cdot R_i \cdot \left(I - \frac{(t_1 - t_i)n^T}{d}\right) \cdot K_1^{-1}


   其中$H_i(d)$为深度$d$对应的单应矩阵，$K,R,t$为相机参数
3. 代价体正则化：3D CNN进行多尺度特征聚合
4. 深度图回归：Soft argmin操作生成概率化深度图

2. 关键创新

• 可微分代价体：支持端到端训练
• 方差度量（Variance Metric）：替代传统NCC代价计算

  C(p) = \frac{1}{N} \sum_{i=1}^N (F_i(p) - \bar{F}(p))^2


• 自适应视角选择：动态筛选有效视图

---

环境配置与实战指南

硬件要求

组件	推荐配置	最低要求
GPU	NVIDIA A100 (40GB)	RTX 2080Ti (11GB)
显存	32GB	8GB
CPU	Xeon 8380	i7-9700K
内存	128GB	32GB

安装步骤

# 克隆仓库
git clone https://github.com/YoYo000/MVSNet.git
cd MVSNet

# 安装依赖
conda create -n mvsnet python=3.6
conda activate mvsnet
pip install -r requirements.txt

# 编译Cuda扩展
cd libs/mvsnet/
python setup.py install

数据准备（DTU数据集）

# 下载预处理数据
wget https://storage.googleapis.com/mvsnet/preprocessed/dtu.zip
unzip dtu.zip -d datasets/

# 目录结构
datasets/dtu/
├── train/           # 训练数据
├── val/             # 验证数据
└── test/            # 测试数据

---

实战流程

1. 模型训练

python train.py \
  --dataset dtu \
  --batch_size 2 \
  --epochs 10 \
  --lr 0.001 \
  --num_view 5 \
  --numdepth 192 \
  --logdir ./logs

关键参数：

• --num_view：输入视图数（默认5）
• --numdepth：深度假设数（影响显存占用）
• --interval_scale：深度间隔缩放因子

2. 深度图推断

python test.py \
  --dataset dtu \
  --loadckpt ./logs/model_000010.ckpt \
  --outdir ./outputs \
  --num_view 5 \
  --numdepth 192 \
  --testlist ./lists/dtu/test.txt

3. 点云生成

python fusion.py \
  --dense_folder ./outputs \
  --prob_threshold 0.8 \
  --outdir ./pointclouds

参数说明：

• --prob_threshold：置信度过滤阈值
• --num_consistent：一致性视图数要求

---

常见问题与解决方案

1. CUDA内存不足

现象：RuntimeError: CUDA out of memory
解决：

# 减小batch_size和numdepth
python train.py --batch_size 1 --numdepth 128

# 启用梯度累积
python train.py --accumulation_steps 4

2. 特征对齐错误

报错：Misaligned features in cost volume
诊断步骤：

1. 检查相机参数矩阵是否归一化
2. 验证单应性变换计算：

   from libs.mvsnet.homography import HomographySample
   hs = HomographySample(height=512, width=640)
   homos = hs(depth, cam_params)  # 验证变换矩阵


3. 点云孔洞问题

优化策略：

# 调整概率阈值和一致性要求
python fusion.py --prob_threshold 0.6 --num_consistent 3

# 后处理滤波
python scripts/pointcloud_filter.py --input ./pointclouds --output ./filtered

---

学术背景与核心论文

基础论文

1. MVSNet: Depth Inference for Unstructured Multi-View Stereo
   Yao Y et al., ECCV 2018
   论文链接
   提出端到端深度学习MVS框架，开启基于代价体的三维重建研究

2. Recurrent MVSNet for High-Resolution Multi-View Stereo Depth Inference
   Yao Y et al., CVPR 2019
   论文链接
   改进版R-MVSNet，引入GRU进行序列化代价体正则化

3. Point-Based Multi-View Stereo Network
   Chen R et al., ICCV 2019
   论文链接
   Point-MVSNet：从粗到细的点云优化策略

核心算法公式

代价体构建：

C(d) = \frac{1}{N} \sum_{i=1}^N \left\| F_i(H_i(d)) - \bar{F}(d) \right\|^2

Soft argmin回归：

\hat{d} = \sum_{d=d_{min}}^{d_{max}} d \cdot \sigma(-C(d))

其中$\sigma$为Softmax函数

---

性能优化策略

1. 混合精度训练

python train.py --amp  # 启用自动混合精度

# 修改代码
from torch.cuda.amp import autocast
with autocast():
    outputs = model(inputs)

2. 多GPU并行

python -m torch.distributed.launch --nproc_per_node=4 train.py \
  --sync_bn  # 同步BatchNorm

3. TensorRT部署

# 转换ONNX模型
python export_onnx.py --ckpt model.ckpt --onnx mvsnet.onnx

# 构建TensorRT引擎
trtexec --onnx=mvsnet.onnx --saveEngine=mvsnet.engine --fp16

---

应用场景与展望

典型应用

1. 文化遗产数字化：

   • 故宫建筑群高精度三维建模（亚毫米级精度）
   • 处理1000+视图，生成10亿级点云

2. 自动驾驶高精地图：

   • 融合LiDAR与相机数据
   • 实时生成道路表面深度图（30FPS，Jetson AGX）

3. 影视虚拟制作：

   • 《曼达洛人》虚拟场景实时重建
   • 支持4K分辨率纹理映射

技术演进方向

1. 动态场景建模：结合光流估计处理运动物体
2. 自监督学习：减少对真实深度数据的依赖
3. 神经渲染融合：集成NeRF进行视图合成
4. 边缘计算优化：基于TensorRT的实时推理

MVSNet通过将深度学习引入传统MVS流程，显著提升了复杂场景的重建鲁棒性。随着Transformer架构与神经渲染技术的发展，其与新兴技术的结合将为三维重建领域带来更多突破性进展。
