【计算机视觉】pyrealsense2：Intel RealSense 深度相机的 Python 接口实战指南

一、项目概述与技术背景

1.1 pyrealsense2 是什么？

pyrealsense2 是 Intel® RealSense™ 深度相机官方 SDK 的 Python 绑定库，属于 librealsense 项目的一部分。它提供了对 RealSense 系列深度相机（如 D400 系列、L500 系列、SR300 等）的完整 Python 接口支持，使开发者能够通过 Python 快速访问深度相机的高级功能。

1.2 技术背景与核心价值

深度相机技术通过主动投射红外图案（结构光）或测量激光飞行时间（ToF）来获取场景的深度信息。RealSense 相机结合了传统的 RGB 成像和深度感知能力，在三维重建、SLAM、手势识别等领域有广泛应用。

pyrealsense2 的核心价值在于：

• 将 C++ 的 librealsense SDK 功能完整暴露给 Python 生态
• 简化深度视觉应用的开发流程
• 与 NumPy、OpenCV 等科学计算库无缝集成
• 支持跨平台（Windows/Linux/macOS）

1.3 相关学术研究

RealSense 相机在学术研究中被广泛使用，相关论文包括：

• “Real-time 3D Reconstruction with Intel RealSense” (ICRA 2017)
• “Evaluation of Intel RealSense D415 for Visual Odometry” (Sensors 2019)
• “Deep Learning-based Hand Gesture Recognition Using RealSense Camera” (IEEE Access 2020)

二、环境配置与安装

2.1 硬件要求

• Intel RealSense 深度相机（推荐 D435i 或 D455）
• USB 3.0 及以上接口（深度数据传输需要高带宽）
• 推荐配置：4GB+ RAM，支持 OpenGL 3.2 的 GPU

2.2 软件安装

Linux 系统安装

# 安装依赖
sudo apt-get install python3 python3-pip libgl1-mesa-glx libglfw3

# 安装pyrealsense2
pip install pyrealsense2

# 可选：安装开发版
pip install git+https://github.com/IntelRealSense/librealsense.git@master#subdirectory=wrappers/python

Windows 系统安装

# 通过pip安装
pip install pyrealsense2

# 如果遇到权限问题，添加--user参数
pip install --user pyrealsense2

2.3 验证安装

import pyrealsense2 as rs
print(rs.__version__)  # 应输出类似2.54.1的版本号

三、基础使用实战

3.1 设备初始化与数据流配置

import pyrealsense2 as rs
import numpy as np
import cv2

# 创建管道
pipeline = rs.pipeline()

# 创建配置对象
config = rs.config()

# 启用彩色和深度流
config.enable_stream(rs.stream.depth, 640, 480, rs.format.z16, 30)
config.enable_stream(rs.stream.color, 640, 480, rs.format.bgr8, 30)

# 开始流传输
profile = pipeline.start(config)

# 获取深度传感器的深度标尺（单位：米）
depth_sensor = profile.get_device().first_depth_sensor()
depth_scale = depth_sensor.get_depth_scale()
print(f"Depth Scale: {depth_scale}")

3.2 帧数据获取与处理

try:
    while True:
        # 等待一组帧（深度和彩色）
        frames = pipeline.wait_for_frames()

        # 获取深度帧和彩色帧
        depth_frame = frames.get_depth_frame()
        color_frame = frames.get_color_frame()

        if not depth_frame or not color_frame:
            continue

        # 转换为numpy数组
        depth_image = np.asanyarray(depth_frame.get_data())
        color_image = np.asanyarray(color_frame.get_data())

        # 应用颜色映射到深度图像（用于可视化）
        depth_colormap = cv2.applyColorMap(
            cv2.convertScaleAbs(depth_image, alpha=0.03),
            cv2.COLORMAP_JET)

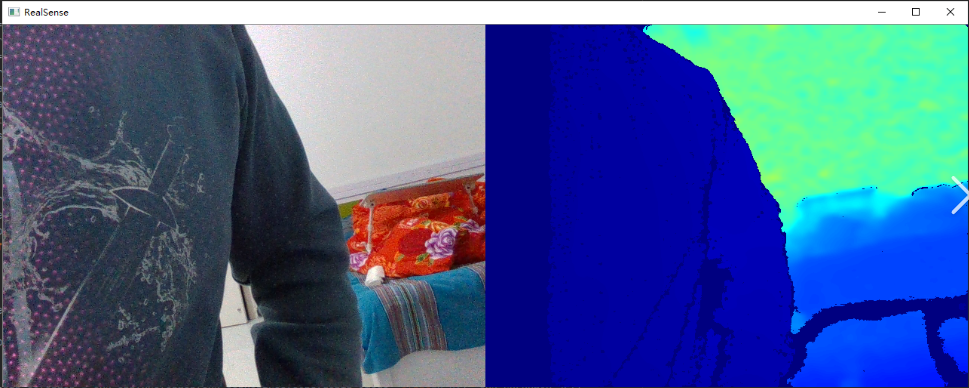

        # 显示图像
        cv2.imshow('Color', color_image)
        cv2.imshow('Depth', depth_colormap)

        if cv2.waitKey(1) == ord('q'):
            break
finally:
    # 停止管道
    pipeline.stop()
    cv2.destroyAllWindows()

四、高级功能开发

4.1 点云生成与可视化

# 创建点云对象
pc = rs.pointcloud()
points = rs.points()

while True:
    frames = pipeline.wait_for_frames()
    depth_frame = frames.get_depth_frame()
    color_frame = frames.get_color_frame()

    # 生成点云
    points = pc.calculate(depth_frame)
    pc.map_to(color_frame)

    # 获取顶点和纹理坐标
    vtx = np.asanyarray(points.get_vertices())
    tex = np.asanyarray(points.get_texture_coordinates())

    # 此处可添加点云处理或可视化代码
    # 例如使用Open3D进行可视化：
    # import open3d as o3d
    # pcd = o3d.geometry.PointCloud()
    # pcd.points = o3d.utility.Vector3dVector(vtx)
    # o3d.visualization.draw_geometries([pcd])

4.2 深度图像对齐

# 创建对齐对象（将深度对齐到彩色）
align_to = rs.stream.color
align = rs.align(align_to)

try:
    while True:
        frames = pipeline.wait_for_frames()

        # 对齐帧
        aligned_frames = align.process(frames)

        # 获取对齐后的帧
        aligned_depth_frame = aligned_frames.get_depth_frame()
        color_frame = aligned_frames.get_color_frame()

        # 后续处理...
finally:
    pipeline.stop()

4.3 后处理滤波器应用

# 创建滤波器
dec_filter = rs.decimation_filter()   # 降采样
spat_filter = rs.spatial_filter()     # 空间平滑
temp_filter = rs.temporal_filter()    # 时域滤波

# 应用滤波器链
filtered_frame = dec_filter.process(depth_frame)
filtered_frame = spat_filter.process(filtered_frame)
filtered_frame = temp_filter.process(filtered_frame)

五、常见问题与解决方案

5.1 设备连接问题

问题描述：RuntimeError: No device connected

解决方案：

1. 检查USB连接（必须使用USB 3.0及以上接口）
2. 在Linux系统运行lsusb确认设备被识别
3. 可能需要安装udev规则：

   sudo cp config/99-realsense-libusb.rules /etc/udev/rules.d/
   sudo udevadm control --reload-rules && udevadm trigger


5.2 帧同步问题

问题描述：彩色和深度帧不同步

解决方案：

1. 启用硬件同步（如果设备支持）：

   cfg.enable_stream(rs.stream.depth, preset=rs.option.inter_cam_sync_mode, value=1)


2. 使用软件对齐（见4.2节）
3. 降低帧率（如从30FPS降到15FPS）

5.3 深度数据噪声问题

优化方案：

1. 调整深度相机预设：

   sensor = profile.get_device().first_depth_sensor()
   sensor.set_option(rs.option.visual_preset, 3)  # 3 = High Accuracy


2. 使用后处理滤波器（见4.3节）
3. 校准相机（使用Intel RealSense Viewer工具）

5.4 Python性能优化

问题描述：帧率低，延迟高

优化技巧：

1. 降低分辨率（如从1280x720降到640x480）
2. 使用多线程处理：

   import threading

   class FrameProcessor:
       def __init__(self):
           self.latest_frames = None

       def callback(self, frame):
           self.latest_frames = frame

   processor = FrameProcessor()
   pipeline.start(config, processor.callback)


3. 禁用不需要的流（如只启用深度流）

六、典型应用案例

6.1 实时三维重建

结合Open3D或PCL实现实时表面重建：

import open3d as o3d

# 创建可视化窗口
vis = o3d.visualization.Visualizer()
vis.create_window()

# 主循环中更新点云
pcd = o3d.geometry.PointCloud()
while True:
    # 获取点云数据...
    pcd.points = o3d.utility.Vector3dVector(vtx)
    vis.update_geometry(pcd)
    vis.poll_events()
    vis.update_renderer()

6.2 人体姿态估计

结合MediaPipe实现实时姿态估计：

import mediapipe as mp

mp_pose = mp.solutions.pose
pose = mp_pose.Pose(min_detection_confidence=0.5)

while True:
    # 获取彩色帧...
    results = pose.process(color_image)
    if results.pose_landmarks:
        # 获取3D关节点坐标（结合深度数据）
        landmarks = results.pose_landmarks.landmark
        hip_z = depth_frame.get_distance(
            int(landmarks[mp_pose.PoseLandmark.LEFT_HIP].x * width),
            int(landmarks[mp_pose.PoseLandmark.LEFT_HIP].y * height))

6.3 手势交互系统

# 结合深度信息的手势识别
def detect_gesture(depth_frame, hand_landmarks):
    # 计算手掌深度
    wrist_depth = depth_frame.get_distance(
        int(hand_landmarks.landmark[0].x * width),
        int(hand_landmarks.landmark[0].y * height))

    # 计算手指伸展程度
    finger_tips = [4,8,12,16,20]  # 指尖关节点索引
    extended = 0
    for tip in finger_tips:
        # 判断手指是否伸展...
        pass

    return gesture_mapping[extended]

七、性能优化与进阶技巧

7.1 多相机同步

对于多RealSense相机系统：

# 配置主从相机同步
master = rs.config()
master.enable_device('serial_number_1')
master.enable_stream(rs.stream.depth, preset=rs.option.inter_cam_sync_mode, value=1)

slave = rs.config()
slave.enable_device('serial_number_2')
slave.enable_stream(rs.stream.depth, preset=rs.option.inter_cam_sync_mode, value=2)

7.2 自定义处理回调

class CustomProcessingBlock(rs.processing_block):
    def __init__(self):
        super().__init__(self.process)

    def process(self, frame):
        # 自定义帧处理逻辑
        data = np.asanyarray(frame.get_data())
        processed_data = custom_algorithm(data)
        new_frame = rs.frame(processed_data)
        self.frame_queue.enqueue(new_frame)

# 使用自定义处理块
custom_block = CustomProcessingBlock()
pipeline = rs.pipeline()
pipeline.start(config, custom_block)

7.3 固件更新与校准

1. 使用rs-fw-update工具更新固件
2. 通过Intel RealSense Viewer进行动态校准
3. 使用rs-depth-quality工具评估深度质量

八、项目扩展与生态整合

8.1 与ROS集成

# 安装RealSense ROS包
sudo apt-get install ros-$ROS_DISTRO-realsense2-camera

8.2 与PyTorch/TensorFlow集成

# 创建深度数据加载器
class RealSenseDataset(torch.utils.data.Dataset):
    def __init__(self, pipeline, num_frames=100):
        self.pipeline = pipeline
        self.frames = []

    def __getitem__(self, idx):
        frames = self.pipeline.wait_for_frames()
        depth = torch.from_numpy(np.asanyarray(
            frames.get_depth_frame().get_data()))
        return depth

8.3 Web应用集成

使用Flask创建实时视频流：

from flask import Flask, Response

app = Flask(__name__)

def generate_frames():
    while True:
        frames = pipeline.wait_for_frames()
        color_frame = frames.get_color_frame()
        frame = np.asanyarray(color_frame.get_data())
        ret, buffer = cv2.imencode('.jpg', frame)
        yield (b'--frame\r\n'
               b'Content-Type: image/jpeg\r\n\r\n' + buffer.tobytes() + b'\r\n')

@app.route('/video_feed')
def video_feed():
    return Response(generate_frames(),
                   mimetype='multipart/x-mixed-replace; boundary=frame')

九、总结与展望

pyrealsense2 作为 Intel RealSense 相机的 Python 接口，为开发者提供了便捷的深度视觉开发工具。随着深度感知技术在AR/VR、机器人、智能监控等领域的广泛应用，掌握 RealSense 和 pyrealsense2 的使用将成为计算机视觉工程师的重要技能。

未来发展方向：

• 更紧密的AI模型集成（如实时语义分割）
• 云端深度数据处理框架
• 更低延迟的Python接口优化
• 新型传感器（如LiDAR）的支持扩展

通过本指南介绍的基础到高级用法，开发者可以快速构建基于深度相机的创新应用，推动三维视觉技术的实际落地。
