如何使用AD15绘制元件与封装

元件绘制前言：

当绘制原理图时，常常在放置元件之前，需要添加元件所在的库。因为元件一般保存一些元件库中，这样能很方便用户设计使用。尽管Altium Designer内置的元件库已经相当的完整，但有时用户还是无法从这些元件库中找到自己想要的所有元件，比如某种很特殊的元件或新出现的元件。在这种情况下，就需要自行创建新的元件，步骤如下：
1：打开元器件编辑器

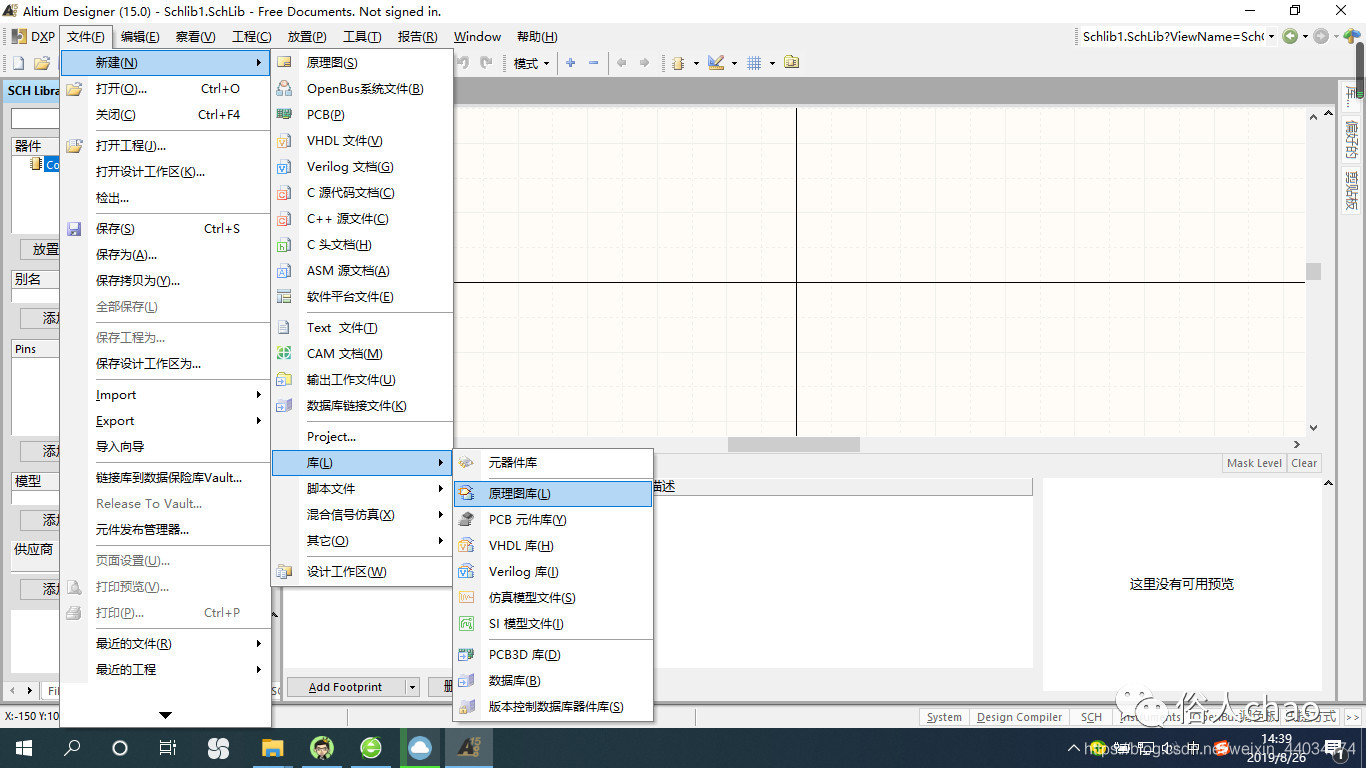

执行File——New——Library——Schematic Library命令，就进入原理图元件库编辑工作界面，然后在项目管理器下面的状态栏处选择SCH Library选项卡，就可以打开元件库编辑管理器。

2：给定需要绘制的元器件

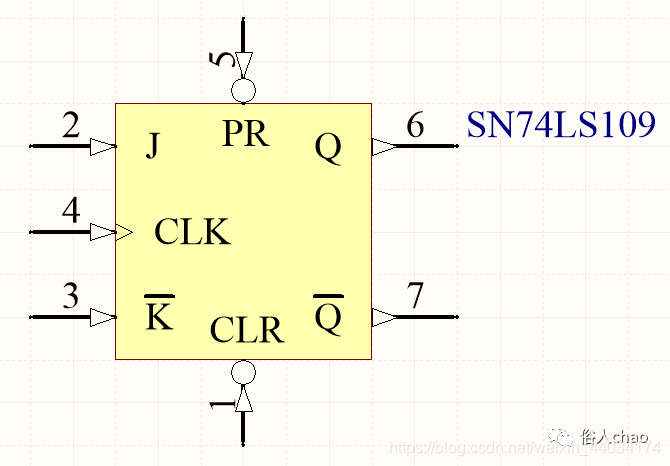

现在利用前面介绍的元器件编译器来绘制一个元件，绘制的图形如下图所示：

3：绘制元件框图

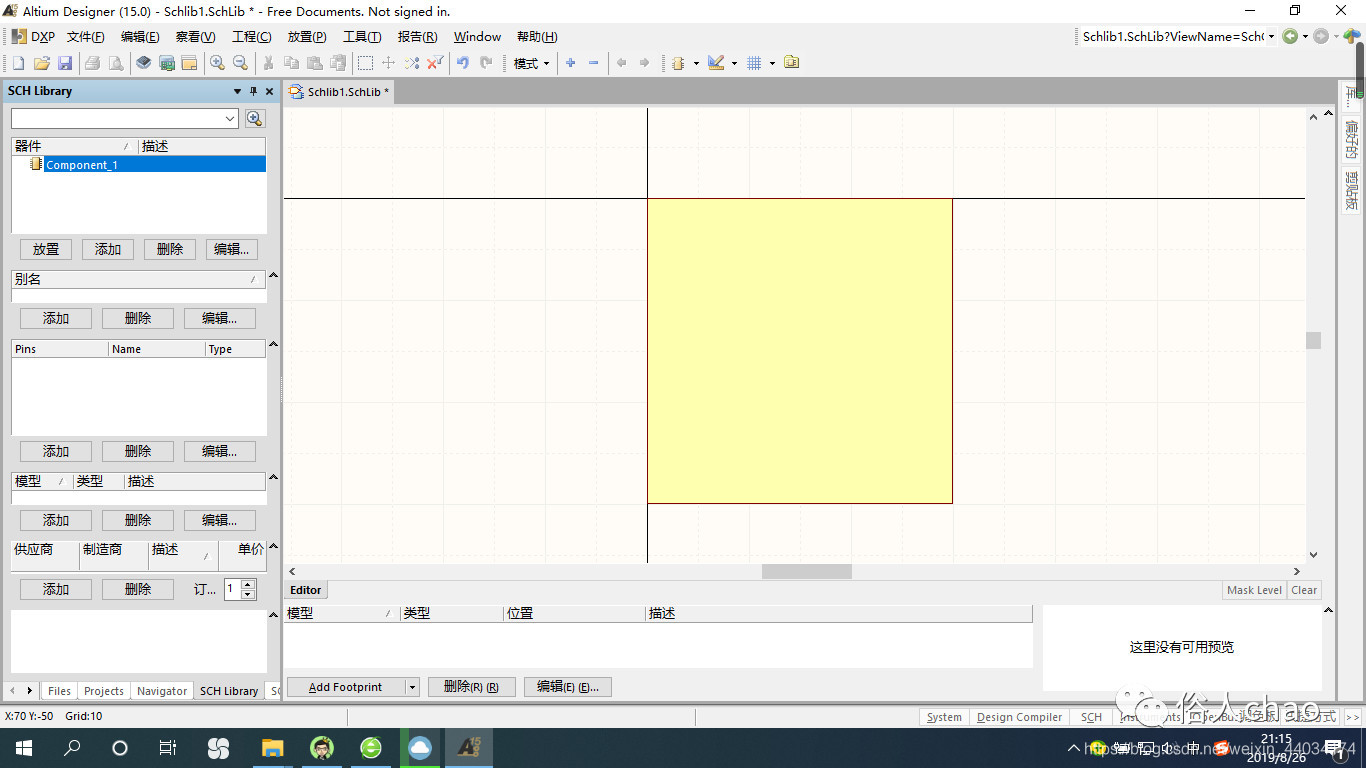

进入元器件编译器工作界面，使用菜单命令Place——Rectangle绘制一个直接矩形，大小为6格x6格

4：绘制元件的引脚

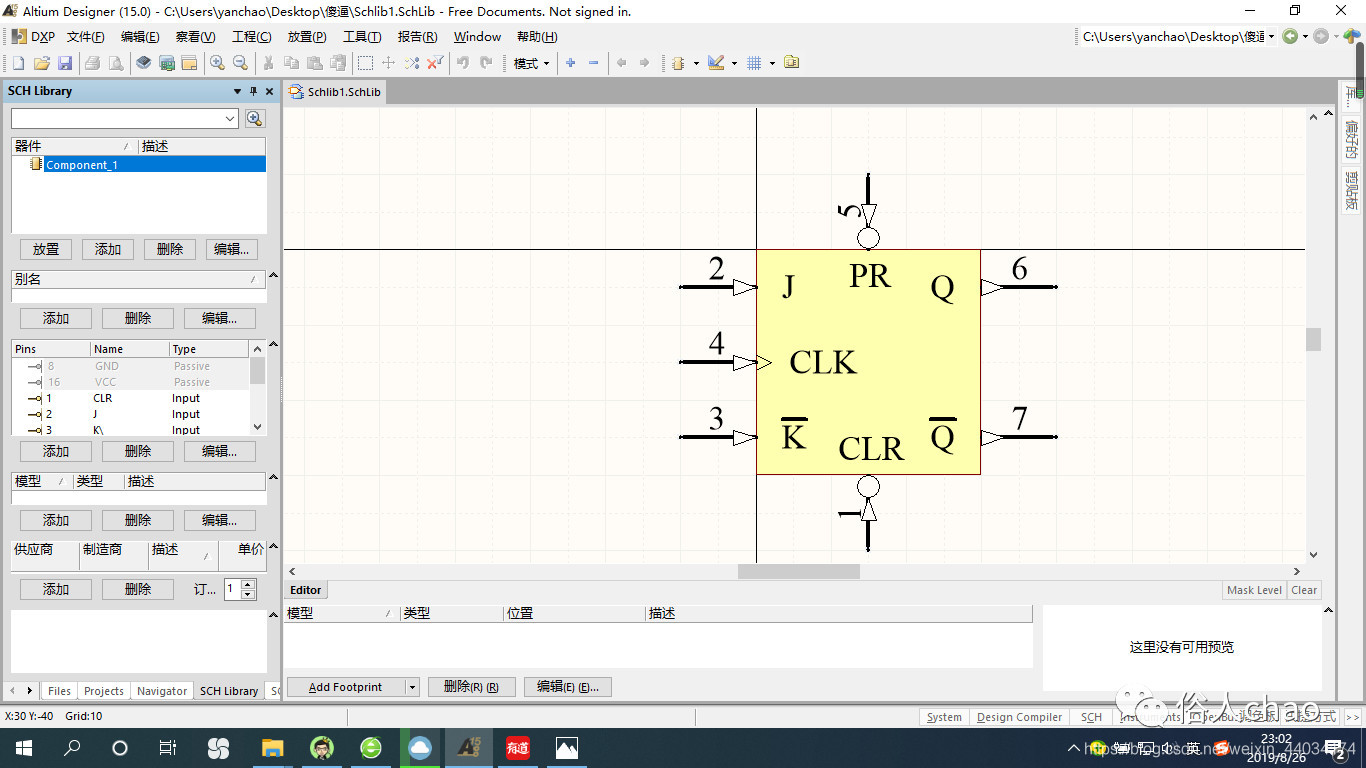

执行菜单命令Place——Pin可以调出引脚，按Tab键或者双击它就可以打开引脚属性对话框，然后就可以按要求引脚进行编辑。
注意点：
一：当用户需要输入字母上带一横的字符时，可以使用在Name编辑框中输入“*\”,就可以显示了。
二：有些引脚名字可以用文本框（Place——Text String）来写，按Tab键可以修改参数。

5：保存已经绘制好的元件
执行菜单命令Tools——Rename Component，打开对话框，将元件名称改为你想要的名称，然后保存。

至此自己绘制元件的步骤大致结束，当然你可以再设置一下元件的描述特性和其他属性参数。

如何绘制元器件封装

前面已经学了如何绘制元件，现在再来说一下如何使用元件封装编辑器来制作一个新的元件封装。
1:启动元件封装编辑器

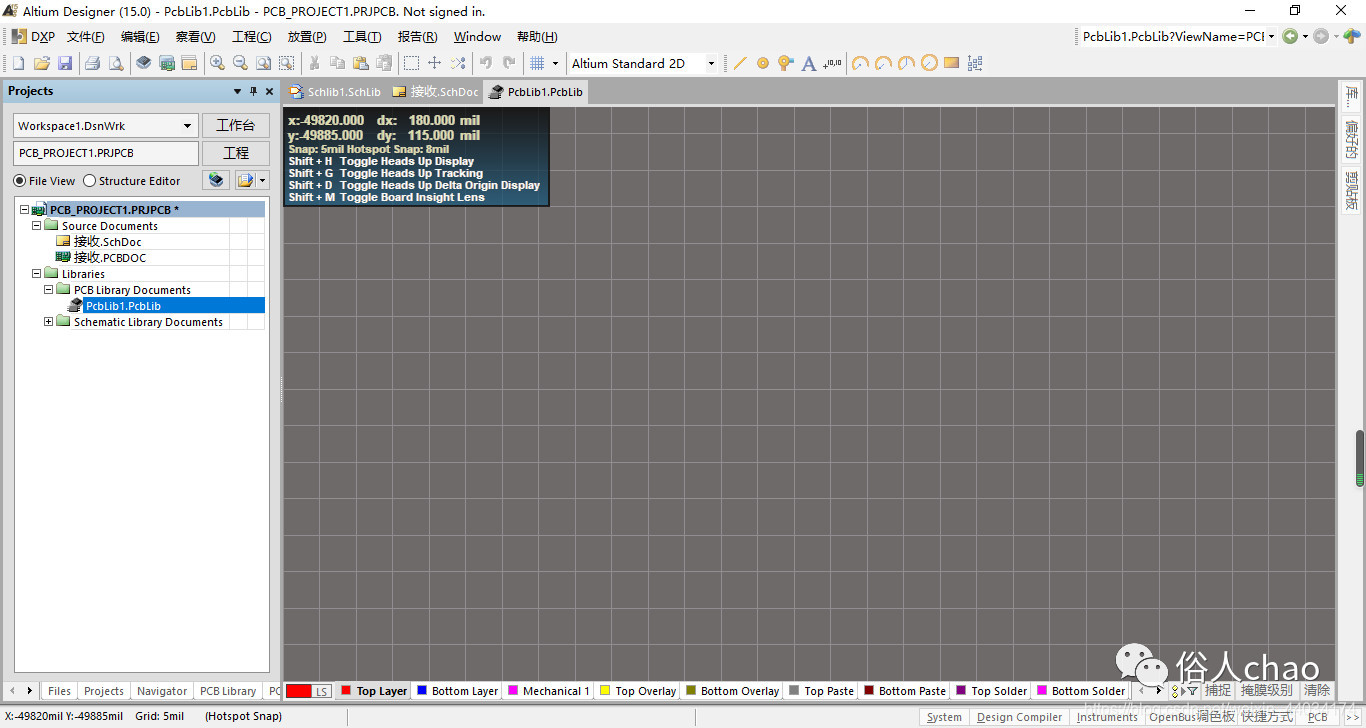

执行菜单命令File——New——Library——PCB Library，就可以启动元件封装编辑器了，并将元件封装库保存起来，元件封装库的后缀名为.PcbLib。

2：给定需要绘制的元器件封装
与上面一样，给出一个例子，利用AD提供的绘图工具，按照实际的尺寸绘制出该元件封装。

3：确定元件封装基准点

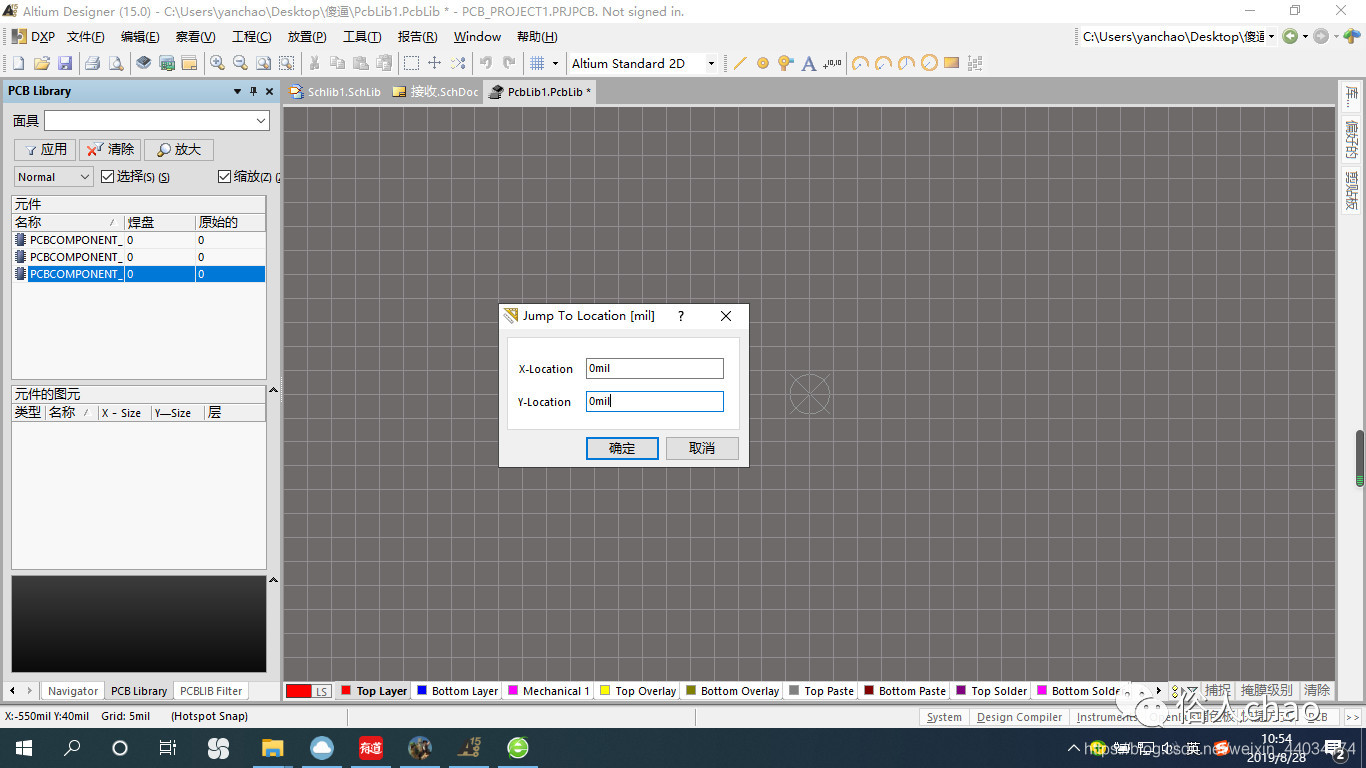

执行Tools——New Component命令，创建一个新的元件封装，再执行Edit——Jump——New Location，在打开的编辑框中输入坐标点（0,0），这样可以把元件封装的基准点设定在原点位置，

4：按要求绘制元件焊盘

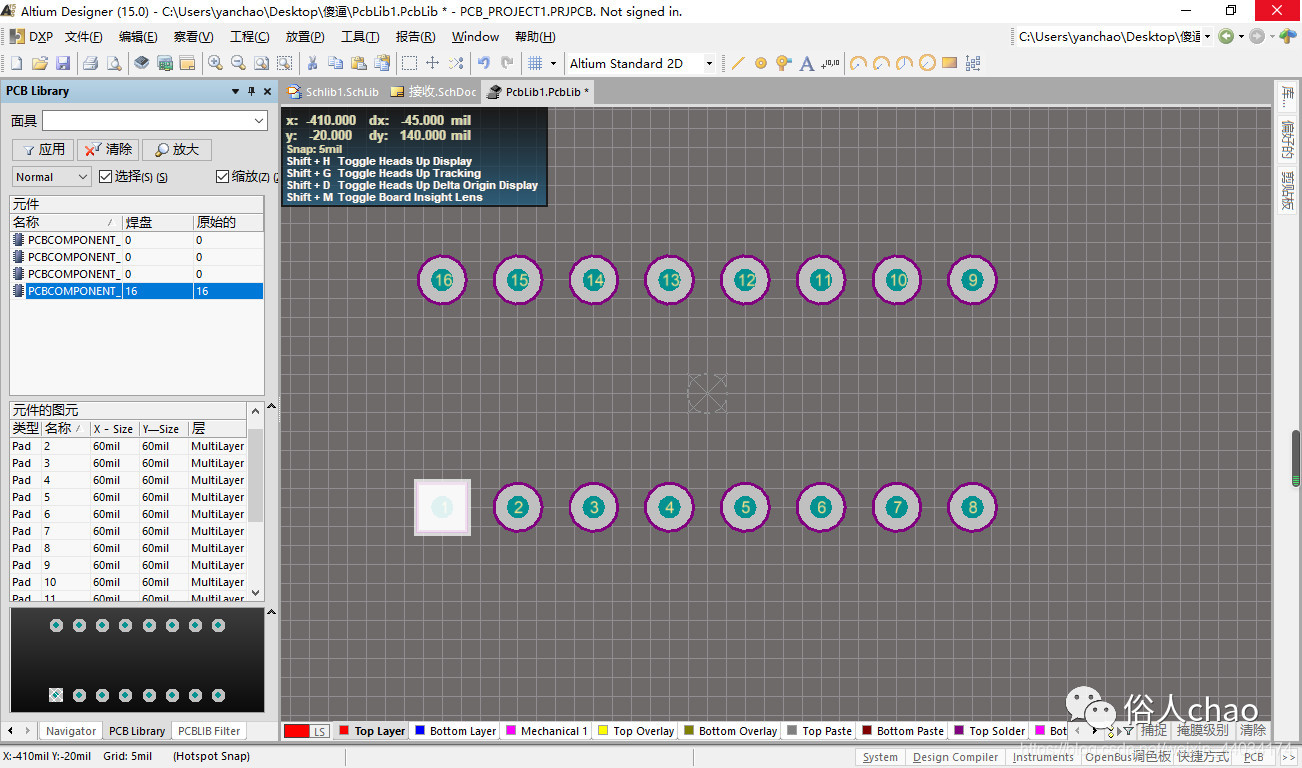

执行Place——Pad命令，可以放置焊盘，按Tab键可以对焊盘的参数进行修改，可以改x与y的坐标，也可以改它的形状和标识，这个例子中第一个点的位置为（-350，-150），水平距离为100mil，垂直距离为300mil，每个点都修改好了，就如下所示：

5：按要求绘制元件外形轮廓

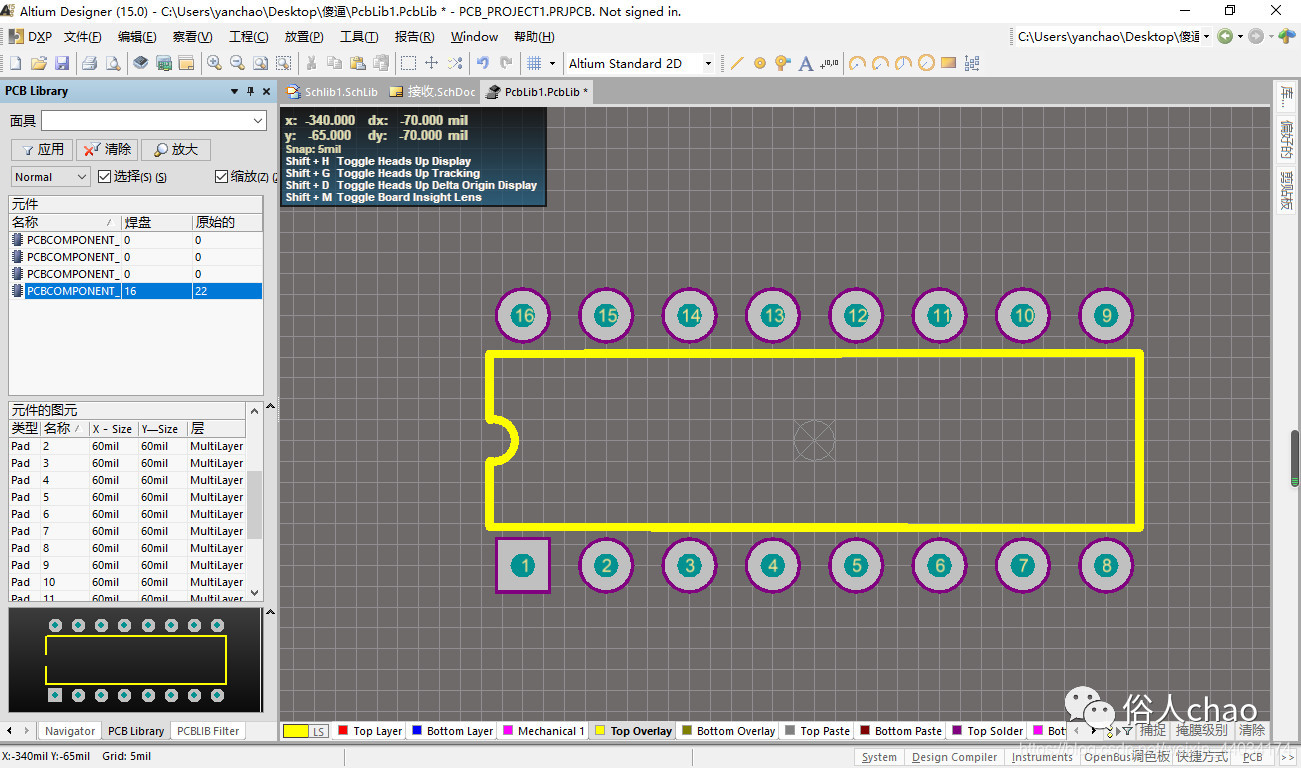

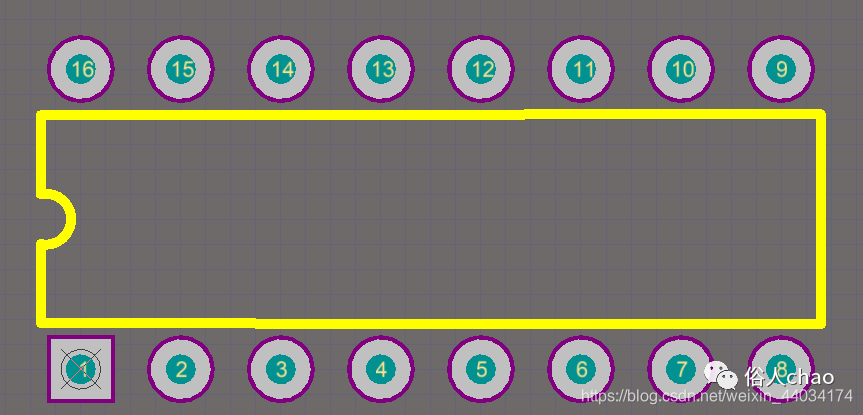

根据实际要求修改焊盘的实际参数，比如焊盘的直径与孔径，焊盘所在的层一般为Multi—Layer。再将工作层面切换到顶层丝印层（TopOverlay），然后执行Place——Line命令，绘制元件的外形轮廓，左下角坐标为（-390，-104）右上角的坐标为（390,104）左端开口的坐标分别为（-390，-25）和（-390,25），这些线条的精确坐标可以在绘制了线条后再设置，然后就是绘制圆弧（Place——Are），圆弧的半径为25mil，圆心位置为（-390,0），起始角为270度，终止角为90度，绘制完成之后如下图所示：

6：重新命名绘制的元件
绘制完成后执行命令Tools——Component Properties命令，就可以重新命名制作的元件封装，高度一般设置为0mil，重命名及保存文件后，该元件封装就创建成功了。

7：设置元件封装的参考点：

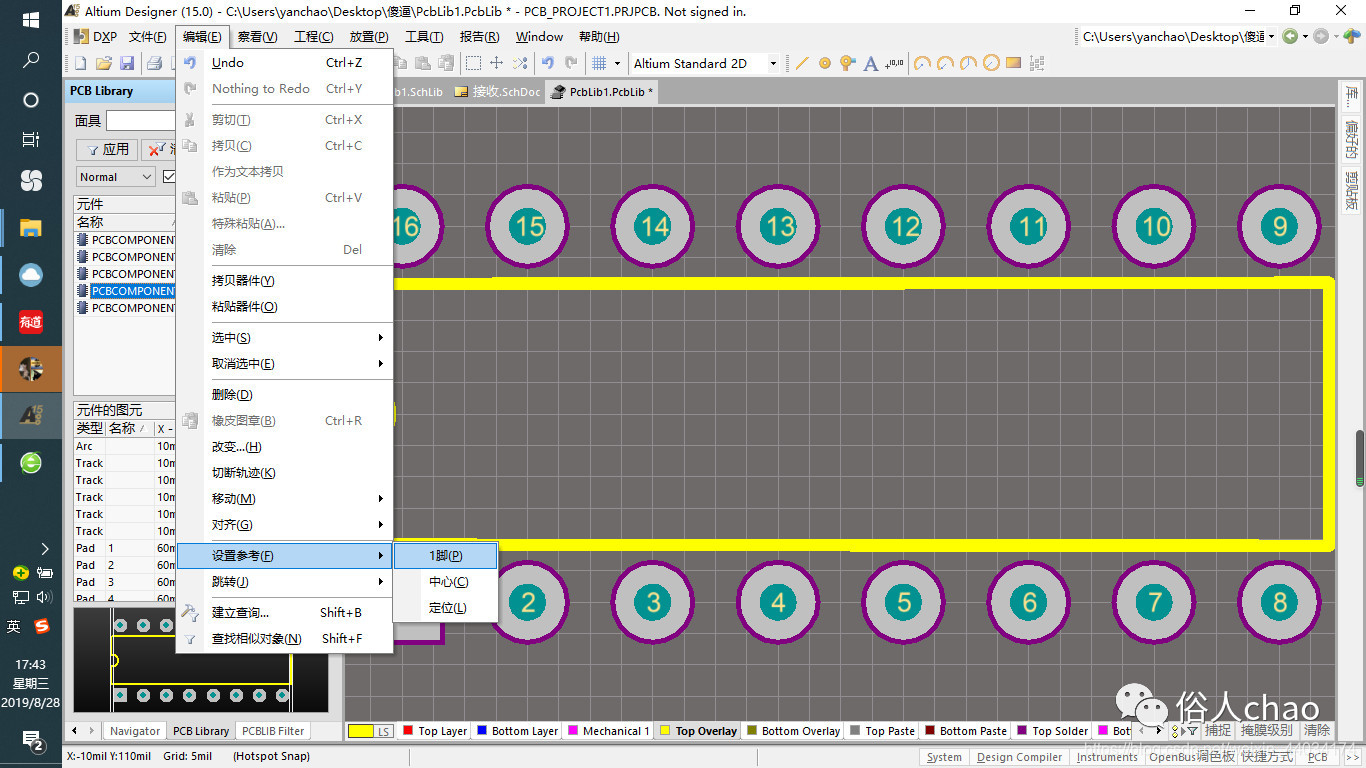

为了标记一个PCB元件用作元件封装，需要设定元件的参考坐标，通常设置引脚1（Pin1）为参考坐标，执行Edit——Set Reference子菜单中的命令即可。

至此元件封装制作完成，当然还有一种方法就是使用AD自带的向导来创建元件封装，这边就不在介绍。
但是不管使用哪种方法，都有一个重要的注意点，那就是：
如果需要自己制作新的元件封装，一定要事先仔细阅读元件的产品信息，了解该元件的尺寸大小、封装类型，然后才能进行元件封装的绘制和定义。当绘制好了一个自定义元件封装后，还应该使用打印机按1:1的比例打印出来，与产品信息中元件的实际尺寸进行比较，如果正确则可以使用。​
