基于MSP430F5529的红外循迹小车

实现功能

第一功能:小车从A点开始出发,行驶到B点停止。
第二功能:小车从A点开始出发,然后沿跑道一直行驶。
下图为黑色跑道,跑道为2mm的黑线,A、B、C、D四点为直径4mm的黑圈。
在这里插入图片描述

设计方案

    小车选用MSP430F5529做为主控芯片,TCRT5000红外循迹模块用来实现小车识别跑道功能,原理为红外发射判断黑白线以及区分黑线宽度,电机使用两个直流电机,电机驱动模块选用TB6612,来实现实时控制电机转动的幅度与转速。

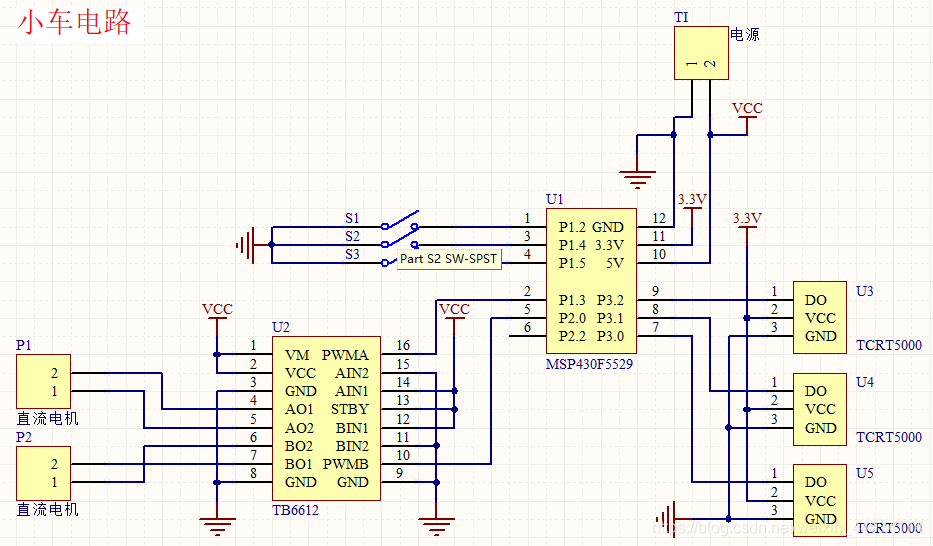

设计电路

在这里插入图片描述

接线详解

    将MSP430F5529的P3.0、P3.1、P3.2引脚分别与3个TCRT5000模块的DO端相连,芯片实时检测这3个端口的电平,当发生电平跳变时,电机运行就会做出相对应的调整,而控制电机转速的是P1.3与P2.0引脚,它们与TB6612模块的PWMA、PWMB引脚相连,原理是通过改变占空比来实现。P1.2、P1.4、P1.5三个引脚通过拨码开关与GND相连,用
