《MATLAB绘图—三维绘图-I》博客主要讲了三维曲线图的绘制，本博客主要讲
三维曲线绘图
三维曲面图
曲面图
柱面和球面图
三维等值线绘图
https://blog.csdn.net/weixin_44044161/article/details/116742144

二、三维曲面图

1、surf函数

主要函数为:surf用法和mesh一样：
mesh函数语法

close all
 [X,Y,Z]=peaks(30);
 surf(X,Y,Z)
 title('山峰表面')
 xlabel('x-axis'),ylabel('y-axis '),zlabel('z-axis')
 grid on

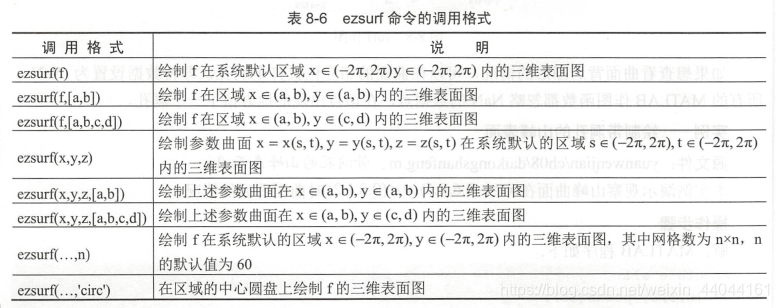

2、 ezsurf函数

该命令是专门用来绘制符号函数$f(x,y)$的表面图，

 close all
 syms x y
 f=sin(x)*exp(y)-cos(y)*exp(x)+ exp(x)+ exp(y);
 ezsurf(f,[-pi,pi],30)

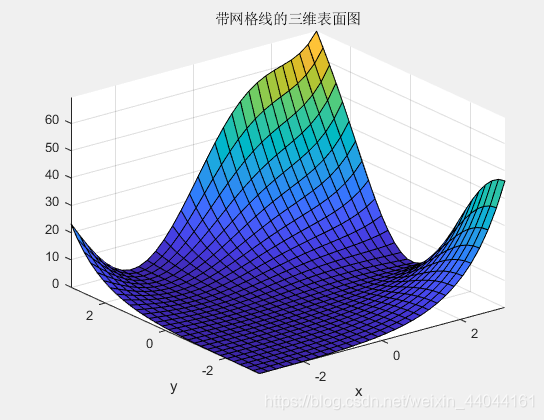

 title('带网格线的三维表面图')

3、surfc函数

surfc：加等高线

 close all
 t=-4:0.1:4;
 [X,Y]=meshgrid(t);
 Z=peaks(X,Y);hidden off
 surfc(X,Y,Z)

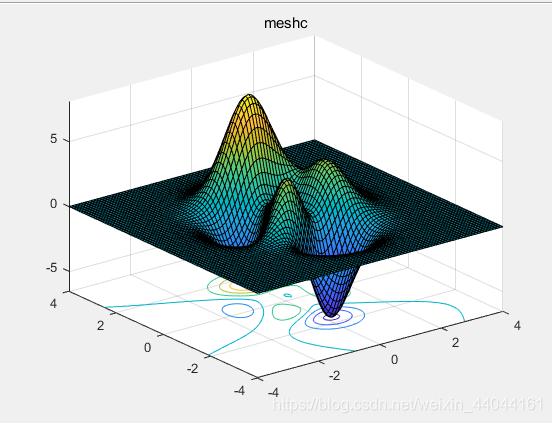

 title('meshc')
