《MATLAB绘图—三维绘图-I》博客主要讲了三维曲线图的绘制，本博客主要讲
三维网格图
三维曲线绘图
三维曲面图
https://blog.csdn.net/weixin_44044161/article/details/116741630
柱面和球面图
三维图形等值线
https://blog.csdn.net/weixin_44044161/article/details/116742144

一、三维网格图

1、mesh命令

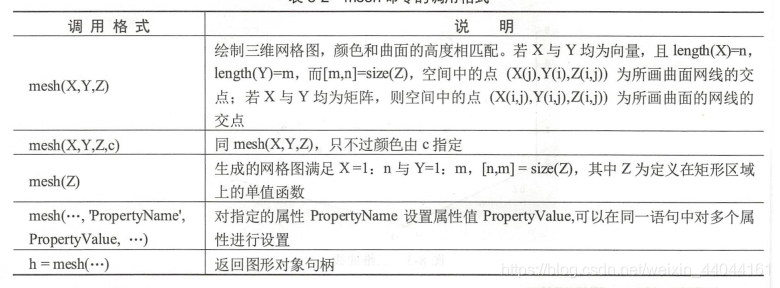

该命令生成X Y Z 指定的网线面，使用格式见下面：

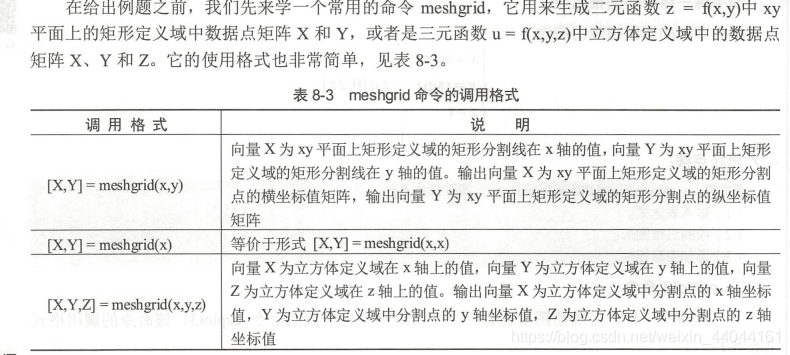

首先介绍meshgrid函数的用途和语法：

close all
x=-4:0.25:4;
y=x;
[X,Y]=meshgrid(x,y);
Z=-X.^4+Y.^5;
mesh(Z)

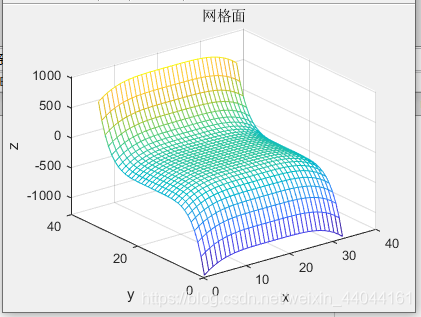

title('网格面')
xlabel('x'),ylabel('y'),zlabel('z')

 close all
 t=-4:0.1:4;
 [X,Y]=meshgrid(t);
 Z=peaks(X,Y);
 mesh(X,Y,Z)

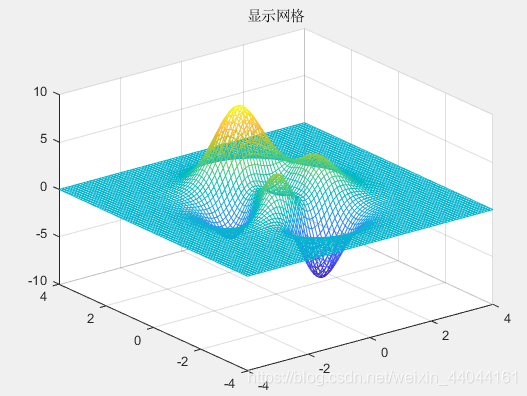

 title('显示网格')

2、meshc和meshz命令

meshc：加等高线
meshz：曲面图与零平面的网格图

 close all
 t=-4:0.1:4;
 [X,Y]=meshgrid(t);
 Z=peaks(X,Y);hidden off
 subplot(1,2,1)
 meshc(X,Y,Z)
 title('meshc')
subplot(1,2,2)
 meshz(X,Y,Z)
 title('meshz')

3、ezmesh命令

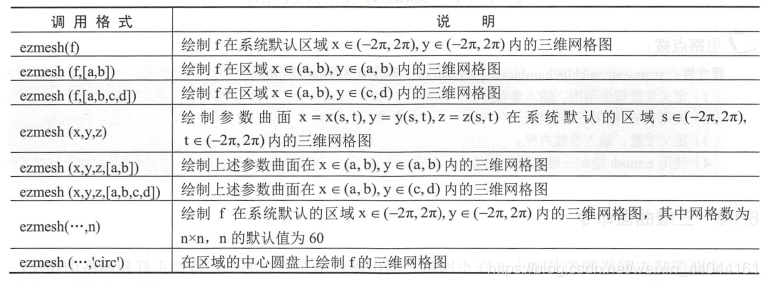

该命令是专门用来绘制符号函数$f(x,y)$的网格图，语法如下

 close all
 syms x y
 f=sin(x)*exp(y)-cos(y)*exp(x)+ exp(x)+ exp(y);
 ezmesh(f,[-pi,pi],30)

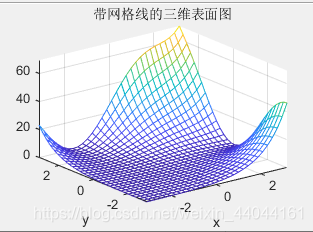

 title('带网格线的三维表面图')
