STM32CAN2进入bus off 模式

最新推荐文章于 2024-07-11 20:03:06 发布
最新推荐文章于 2024-07-11 20:03:06 发布
阅读量990 收藏 12
点赞数 7
文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44057803/article/details/136001179
版权

工作遇到的问题记录

无人机CAN2整个进不了中断，通过查看寄存器判定出CAN节点进入了bus off mode
为何进入bus off ，最后通过示波器看到整个CAN2总线波形就不对，总线出现了错误
Busoff的产生是一定是因为节点自身识别到自己发送错误，TEC（Transmit Error Counter)>255导致的。
通过监测CAN相关寄存器的值，记录一个正常的和一组不正常的，找到两组数据的差异点，再对比芯片数据手册，一个个对，就知道大概哪里出现了问题。

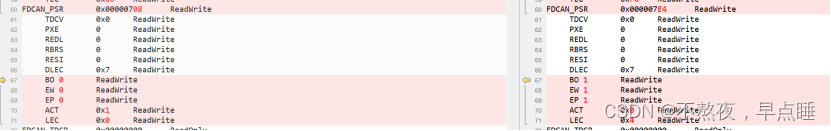

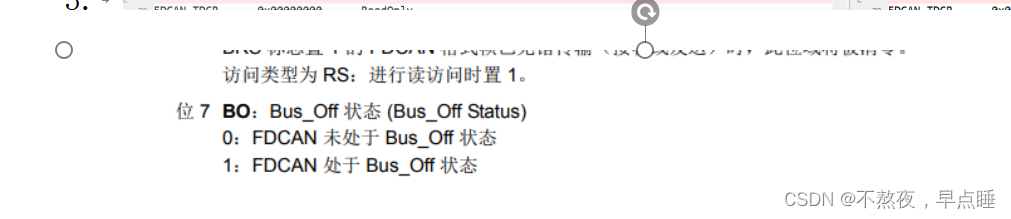

在这里插入图片描述在这里插入图片描述
最终尝试恢复总线，但是对于本次遇到的问题，通过软件恢复总线没有意义，因为硬件异常导致的busoff，最终的现象就是你开他关，没卵用，最终解决方案是把导致这个问题的硬件先暂时嘎了。
