solidworks模型转换为mesh文件的方法

简述

在QML中不能直接导入solidworks中的零件，需要将零件转换为mesh文件。

转换流程：SLDPRT格式 —>STL格式—>Obj格式—>mesh文件

solidworks版本：2017

操作流程

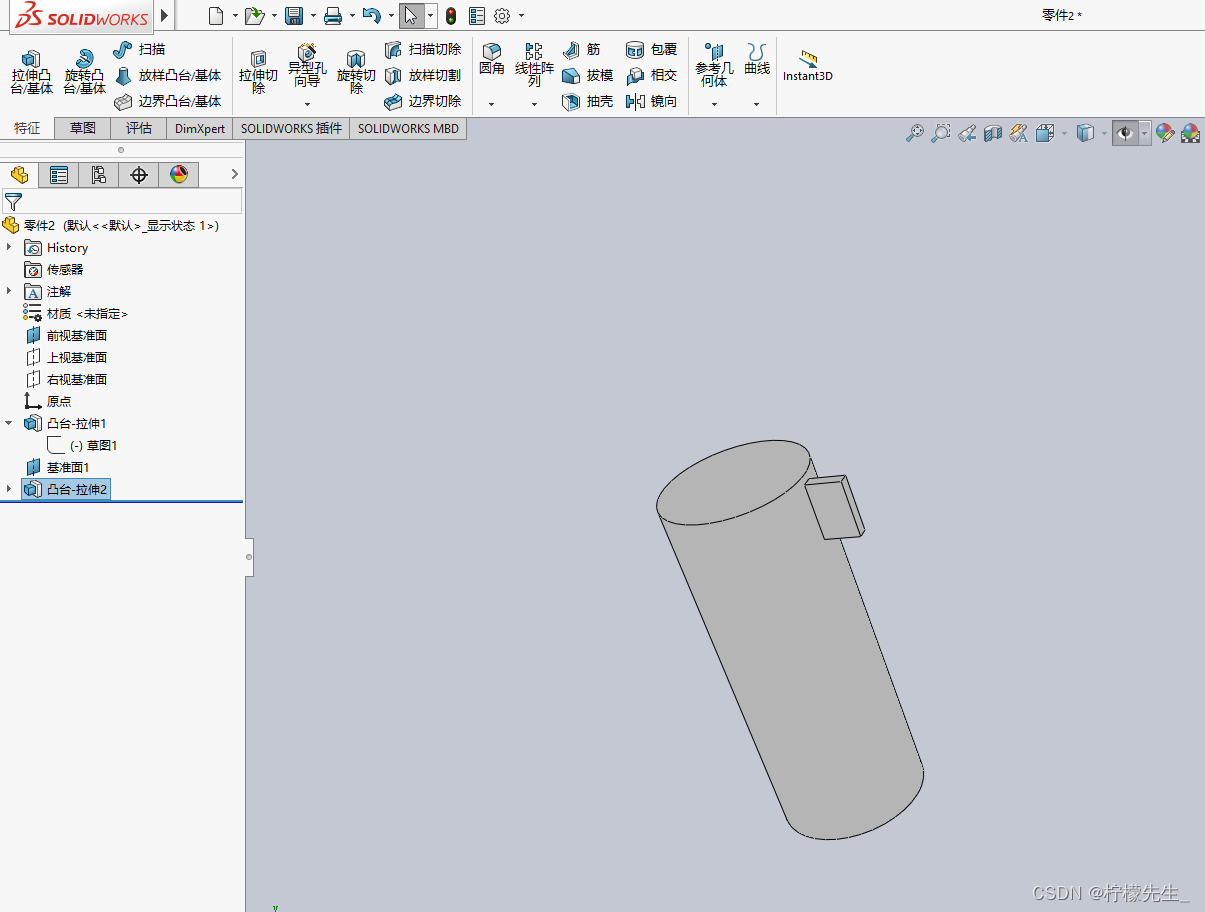

​ 1：打开solidworks，画模型

请添加图片描述
​ 2：另存为文件stl格式（英文名字）
请添加图片描述

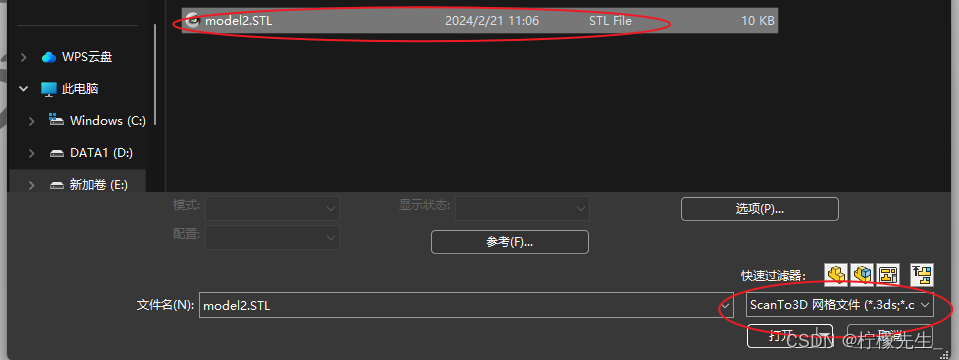

​ 3：使用solidworks打开stl文件，注意红色框部分
在这里插入图片描述

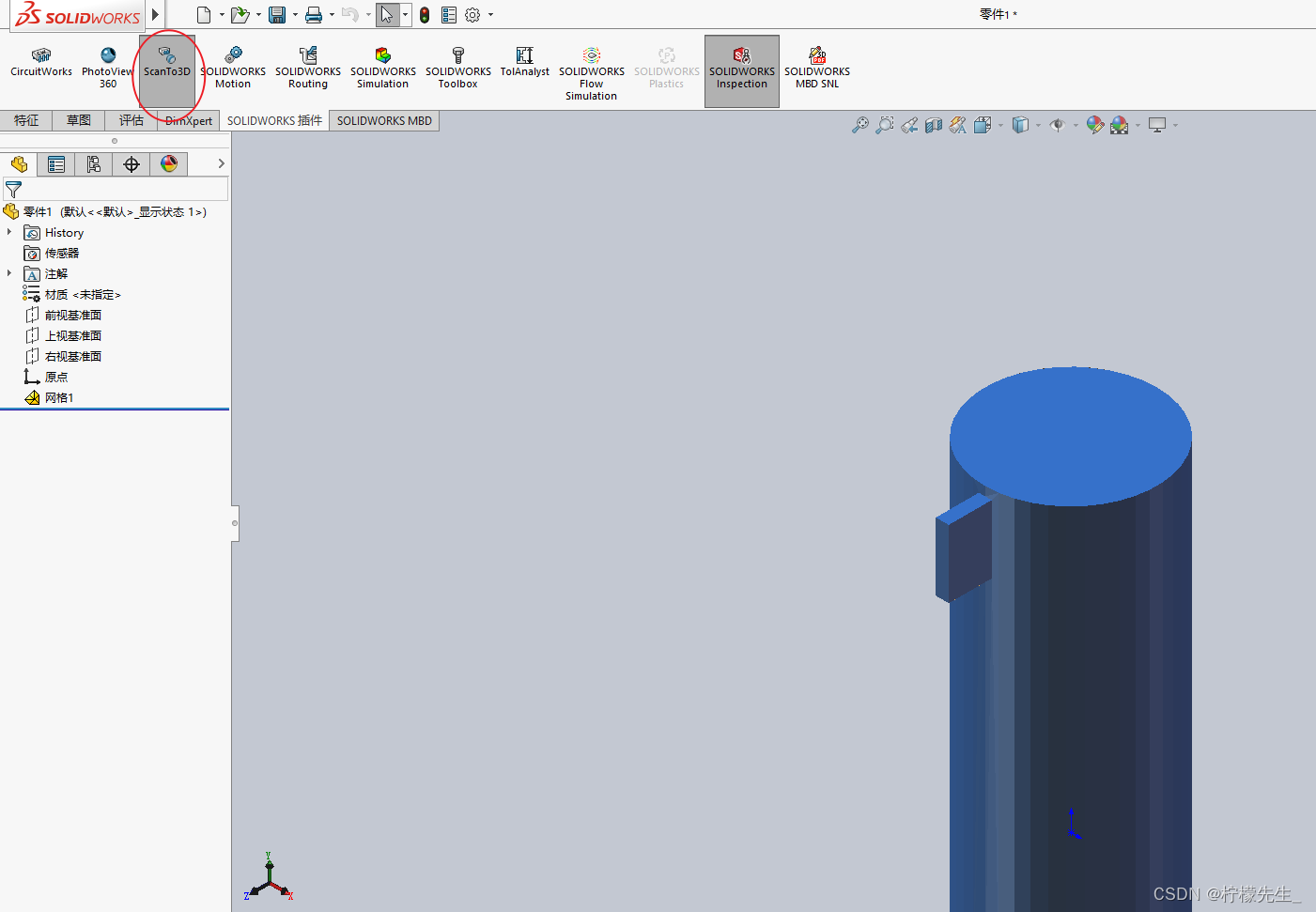

​ 4：打开之后打开工具栏把该工具打开
在这里插入图片描述

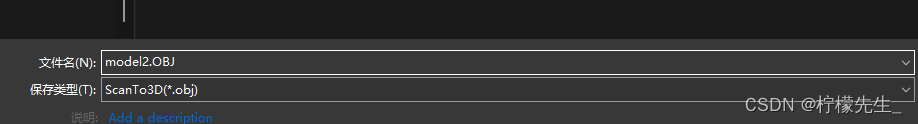

​ 5：另存为obj格式（不打开上边的工具看不到这种格式）
在这里插入图片描述
​ 6：模型生成好了
在这里插入图片描述

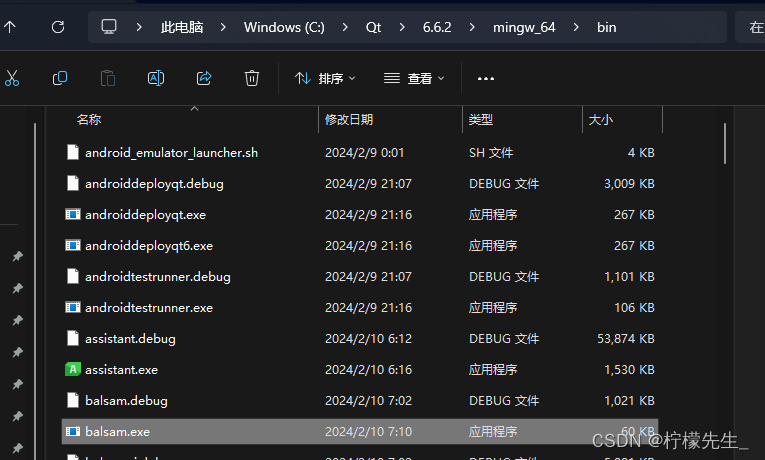

​ 7：打开qt安装目录，找到这个exe，不急着打开；C:\Qt\6.6.2\mingw_64\bin
在这里插入图片描述

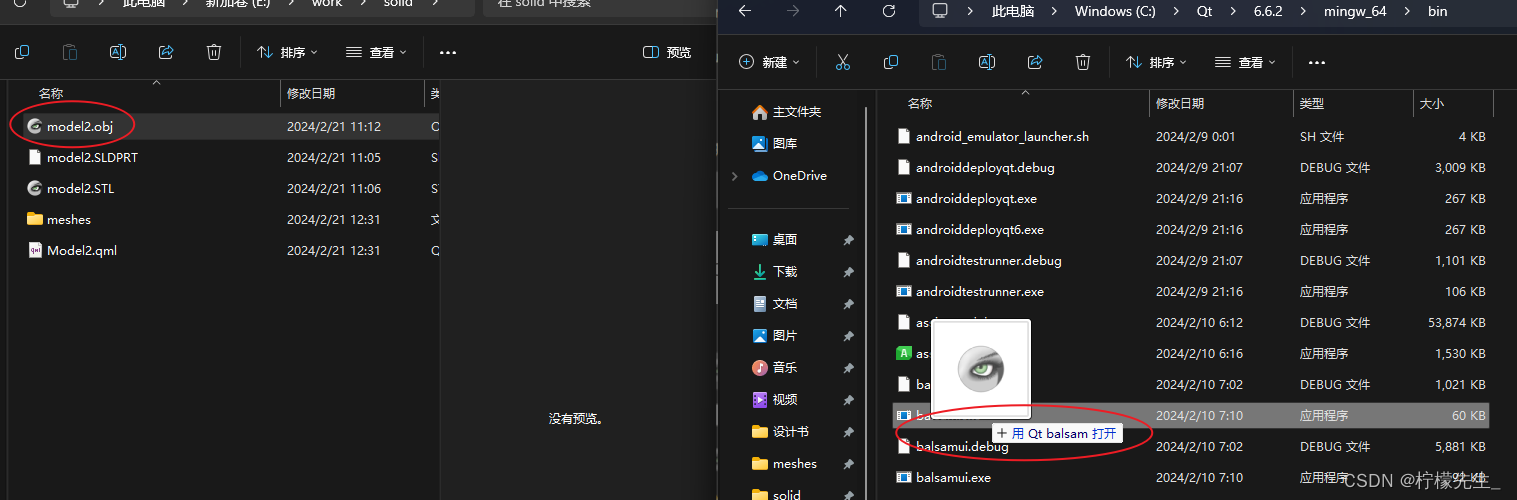

​ 8：将obj文件拖动到balsam.exe上打开
在这里插入图片描述

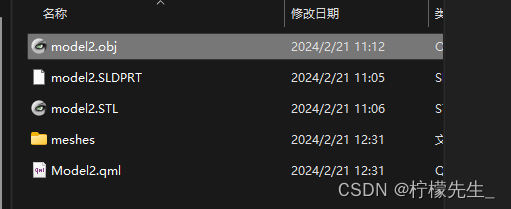

​ 9：会自动生成一个文件夹，文件夹里面就是mesh文件，同时还会生成一个qml
在这里插入图片描述
​ 注：若导出stl文件原点发生偏移，需要修改导出坐标系，然后从新导出参考链接

设置Solidworks导出文件的坐标系，stl坐标系平移_solidworks怎么导出点坐标-CSDN博客
