利用AD创建封装,并导入立创EDA

项目场景:

项目场景:利用Aultium中的封装创建向导向立创EDA库中导入封装

问题描述:

向立创EDA中导入AD封装创建向导生成的封装

在这里插入图片描述

解决方案:

1. 在AD中创建PCB工程 2. 在工程中添加PCB元件

在这里插入图片描述

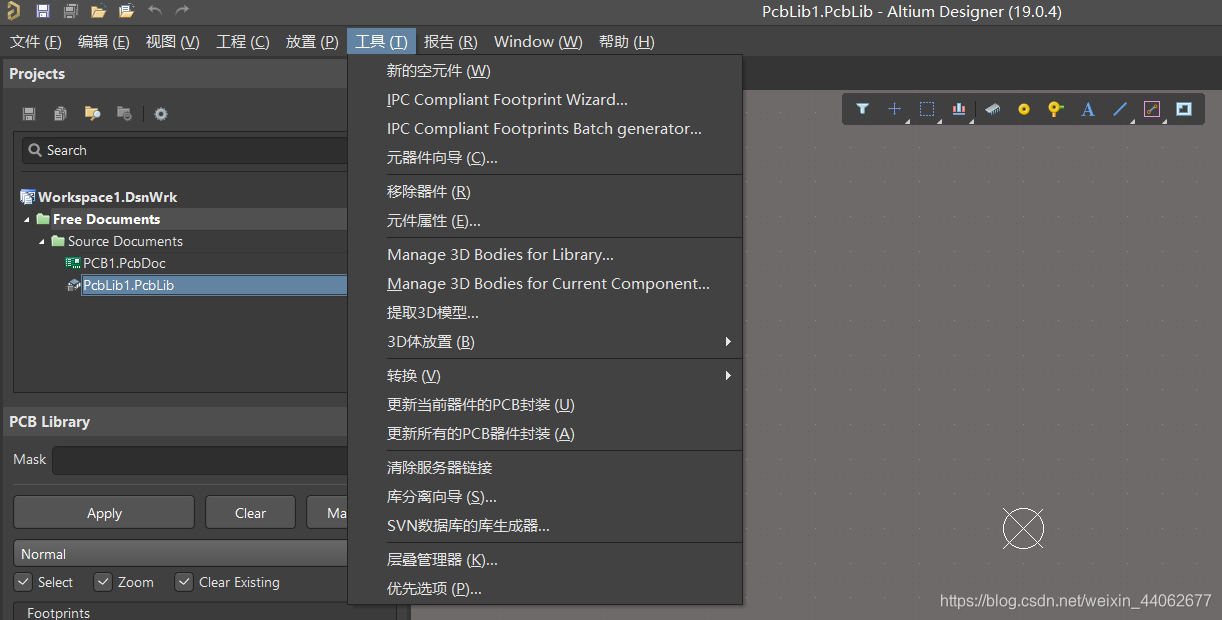

3. 选择IPC component footprint wizard 进入封装创建向导

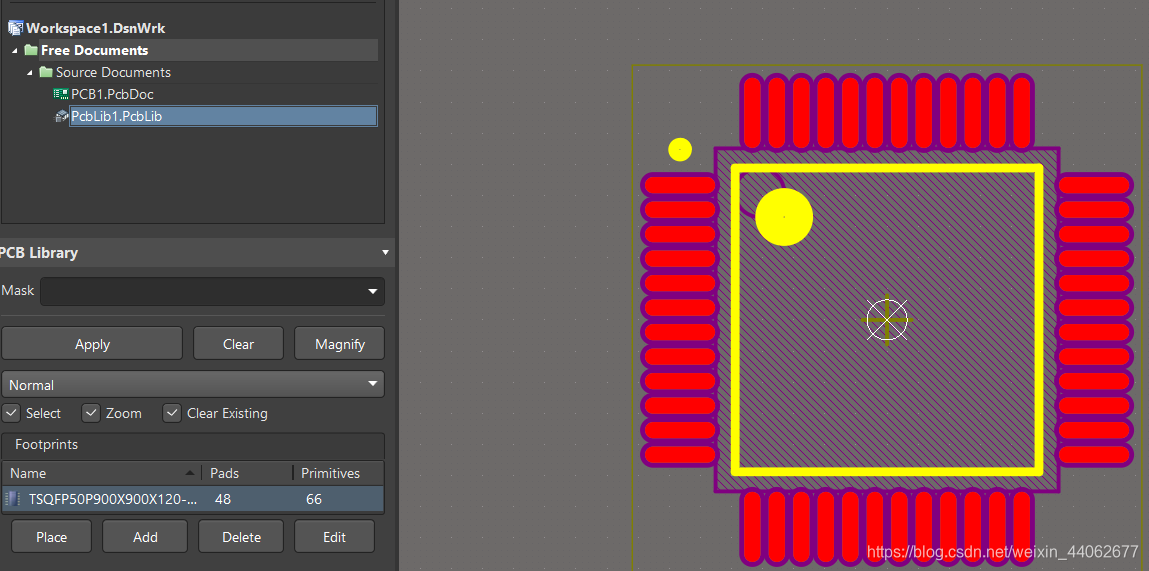

4. 创建好封装后点击左下角的Place放置,放置在PcbDoc工程中
在这里插入图片描述

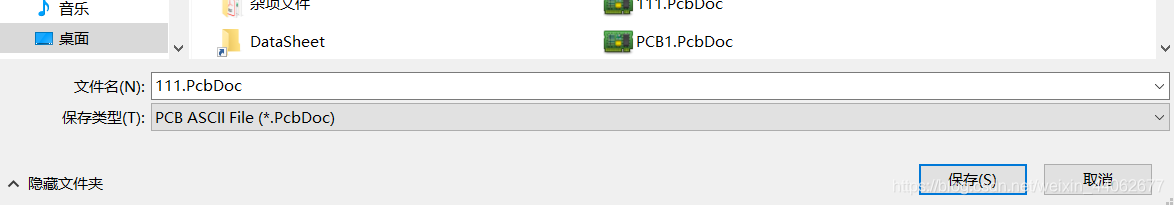

5. 另存为PCB ASCII File格式文件
在这里插入图片描述6. 打开立创EDA,点击文件->打开->Aultiium,选择上述已保存的文件,点击导入
在这里插入图片描述

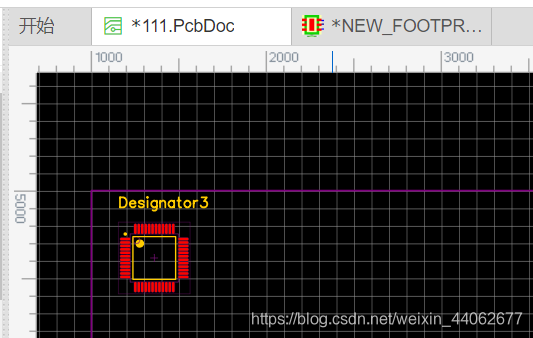

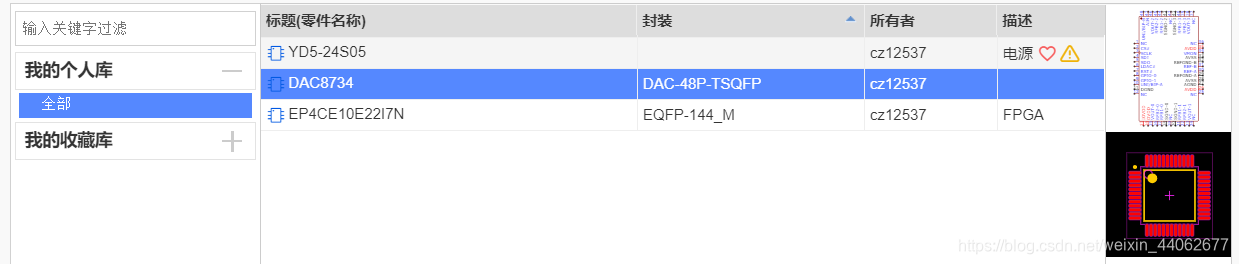

6. pcb文件打开后可看到用AD封装向导创建的封装,在立创EDA中新建一个封装文件,将打开的pcb文件中的封装复制到封装文件中保存即可。
7. 在这里插入图片描述
在这里插入图片描述
至此完成了利用AD封装向导创建封装,并导入立创EDA库中。
