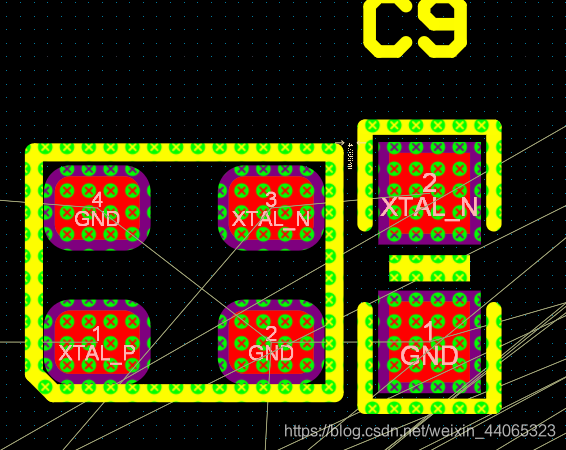

今天画板子遇见了一个间距报错，图片如下
在这里插入图片描述

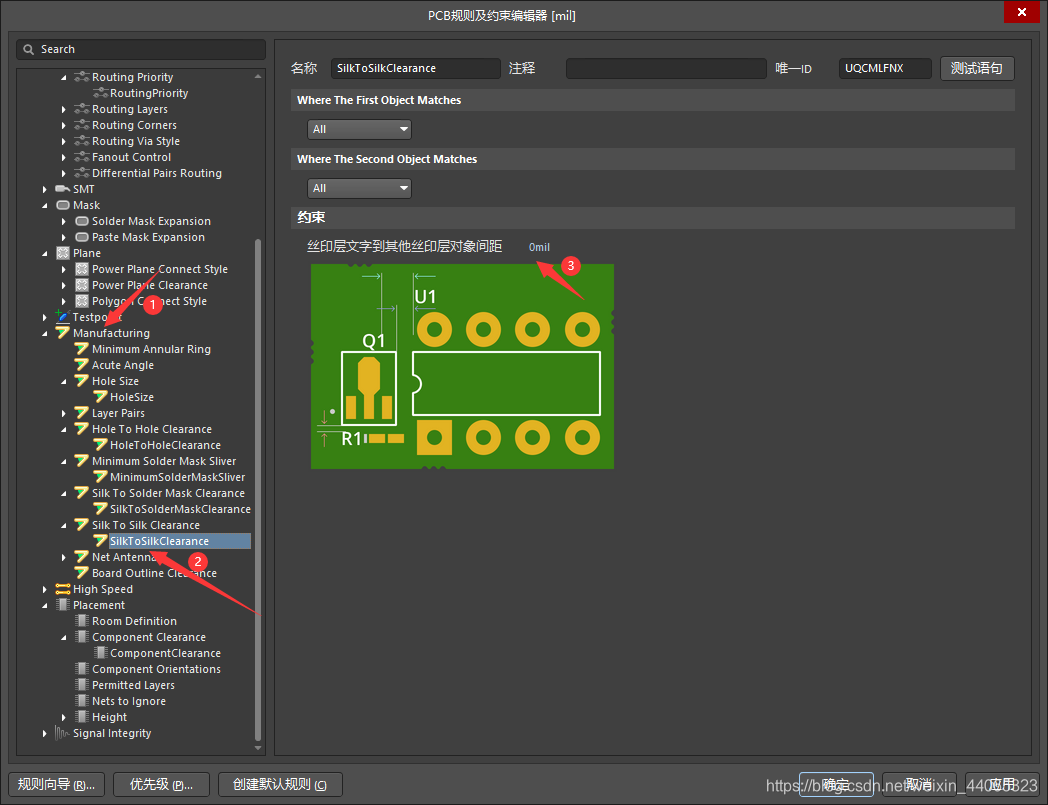

我当时想着，修改丝印的间距就可以了，查找了一些资料之后发现是这样修改
在这里插入图片描述
并且我将其修改到了0

但是结果还是如上图一样，报错。

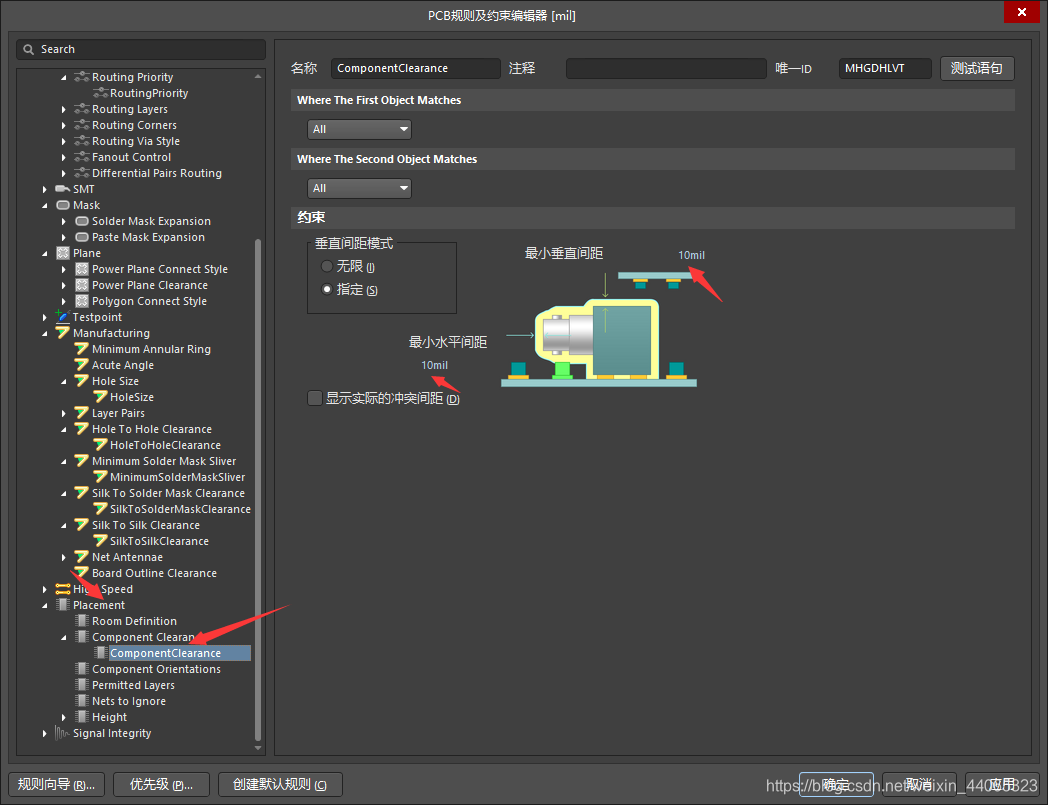

最后发现除此之外，我们还需要修改元件之间的电气距离

在这里插入图片描述
修改完成之后就OK！
