在PCB布局里面,我们常常需要确定两个元器件的分布距离,这就需要使用到相对偏移这个功能。
下面介绍Altium Designer相对偏移的功能。
任务:实现两个按键相对偏移1厘米

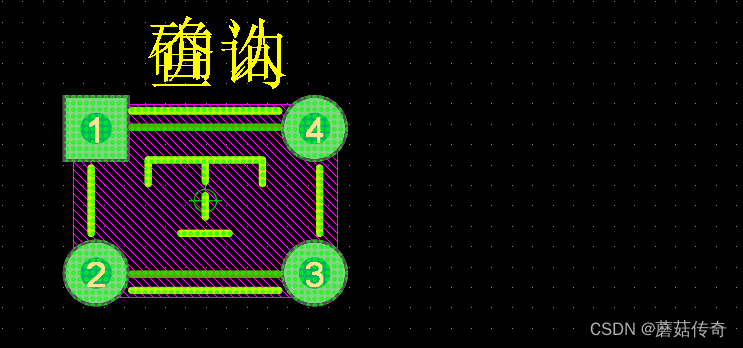

1、拖动两个按键完全重叠在一起,如图所示

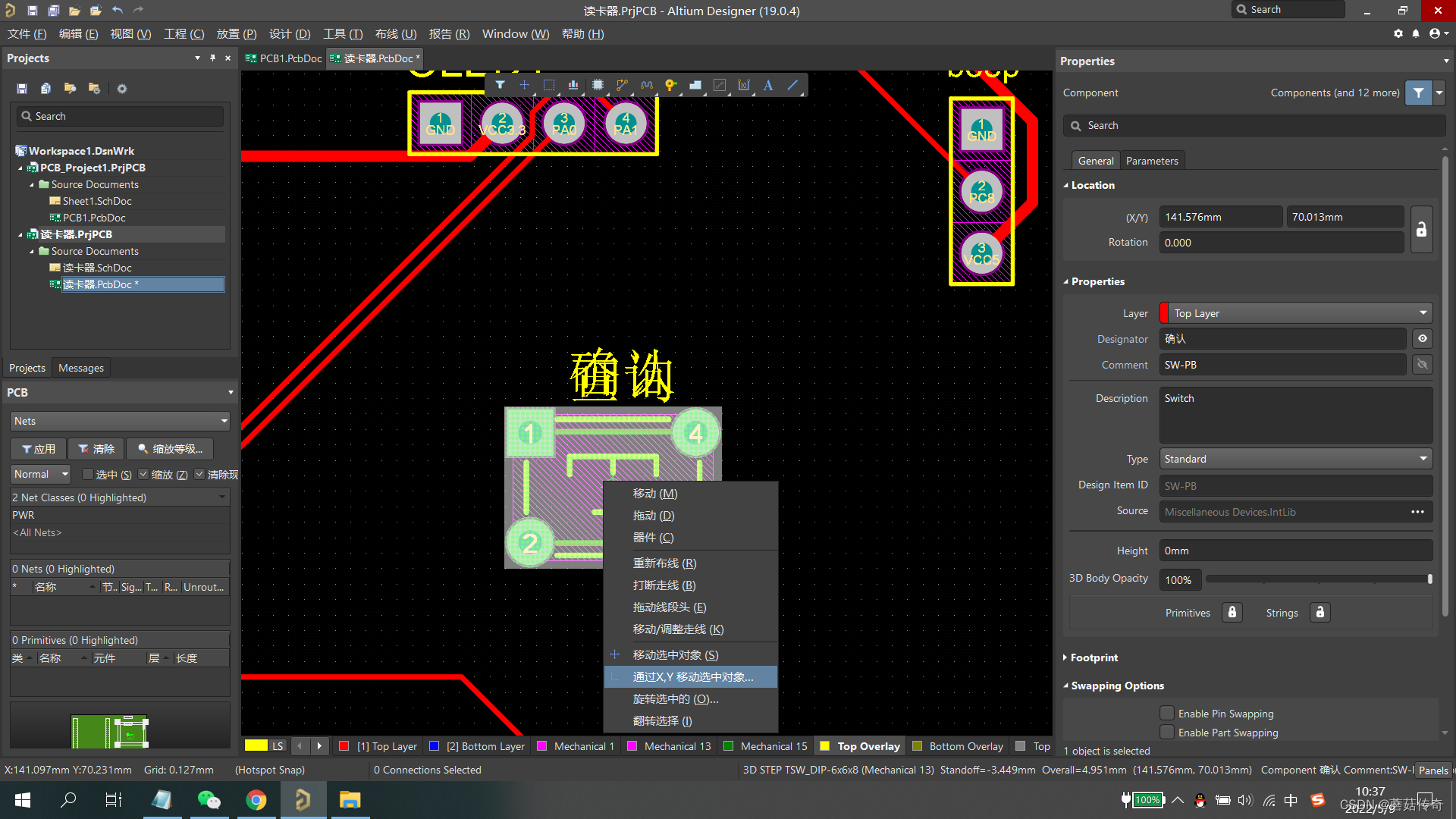

2、单击选择元器件,然后在英文输入法下,按M按键,弹出一个界面,如图所示。

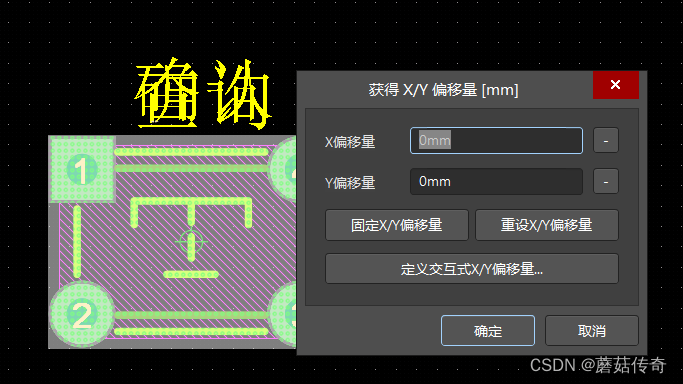

3、选择“通过X,Y移动选中对象”,进入设置界面

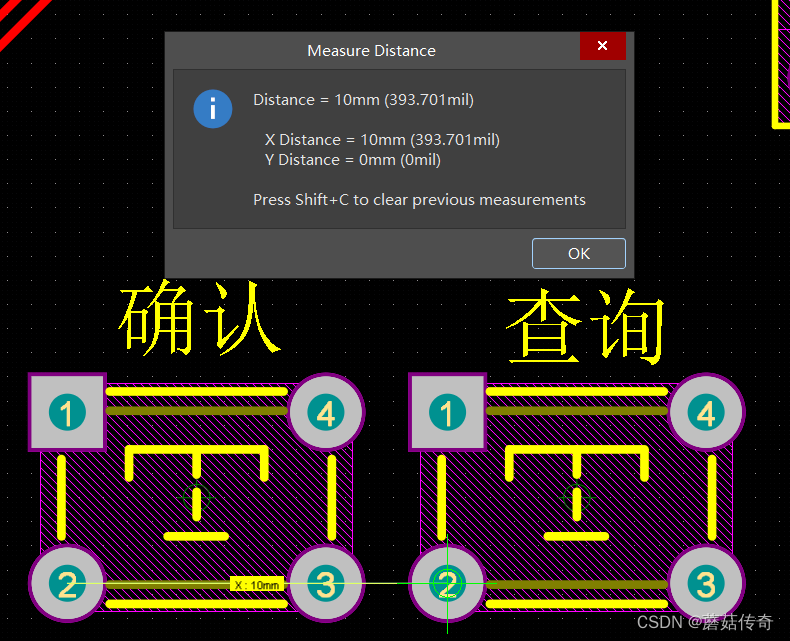

4、把X偏移量设置为10mm,也就是向右偏移1cm,如果在前面加一个负号就是向左偏移,结果如图所示。
