DS18B20时序解读，仿真实现

DS18B20时序解读，51单片机实现

---

前言

一直在写毕业论文，今天忙里偷闲 ，重新学一下DS18B20

---

一、DS18B20时序

单总线通信协议，只需要一根数据线即可操作，半双工异步通信

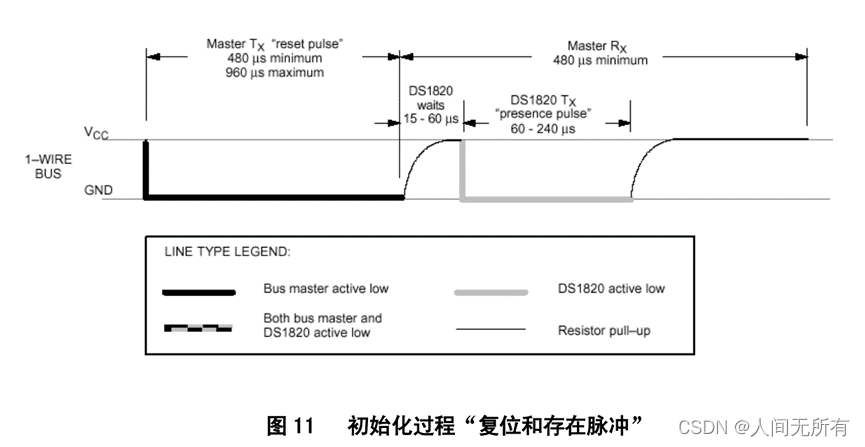

1、初始化

主机将总线拉低至少480us，然后释放总线，等待15—60us后，存在的从机会拉低总线60—240us以响应主机，之后从机将释放总线

注意：初始化时从机不可操作，从机应该是自动释放总线，所以主机释放总线后，延时70us，主机读取总线数据即可，再延时500us满足时间要求，在500us内从机会自动释放
2、发送一位

主机将总线拉低60—120us，然后释放总线，表示发送0；主机将总线拉低1—15us，然后释放总线，表示发送1 。从机将在总线拉低30us后（典型值）读取电平，整个时间片应大于60us
3、接收一位

主机将总线拉低1—15us，然后释放总线，并在拉低后15us内读取总线电平（尽量贴近15us末尾），读取为低电平则为接收0，读取为高电平则为接收1，整个时间片应大于60us。
其实就是主机拉低总线，然后一会释放总线，此时若从机想发送0，会拉住总线不让主机释放；若从机发送1，则不理会主机释放总线，总线就拉高了。

4、发送一个字节
连续调用8次发送一位的时序，依次发送一个字节的8位。（低位在前）
5、接收一个字节
连续调用8次接收一位的时序，依次接收一个字节的8位（低位在前）

二、具体代码

OneWire.c

#include <regx52.h>
sbit OneWire_DQ=P3^7;
//初始化
unsigned char OneWire_Init()
{
	unsigned char i;
	unsigned char byte=0;
	OneWire_DQ=0;//延时500us
	i = 250;
	while (--i);
	OneWire_DQ=1;//延时65us
	i = 30;
	while (--i);
	byte=OneWire_DQ;//看是否有从机，延时500us
	i = 250;
	while (--i);
	return byte;
}
//发送一位
void OneWire_SendBit(bit Data)
{
	unsigned char i;
	OneWire_DQ=0;//延时5us
	i = 2;
	while (--i);
	OneWire_DQ=Data;//延时65us，发送1或者0由Data决定
	i = 30;
	while (--i);
	OneWire_DQ=1;//主机释放总线
}
//接收一位
unsigned char OneWire_ReceiveBit()
{
	unsigned char i;
	unsigned char Data=0;
	OneWire_DQ=0;//主机拉低总线延时5us
	i = 2;
	while (--i);
	OneWire_DQ=1;//主机释放总线
	i = 2;				//延时5us，看从机反映
	while (--i);
	Data=OneWire_DQ;//主机读取从机数据
	i = 25;					//延时50us
	while (--i);
	OneWire_DQ=1;//释放总线
	return Data;
}
//循环8次，发送一个字节，先发低位
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		if(Byte&(0X01<<i))
			OneWire_SendBit(1);
		else
			OneWire_SendBit(0);
	}
}
//循环8次接收一个字节，先接受低位
unsigned char OneWire_ReceiveByte()
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit())
			Byte|=(0x01<<i);
	}
	return Byte;
}

三、仿真

总结

简单写了些DS18B20时序函数，有问题评论即可，跪求点赞收藏
