obj文件(3): 如何用matlab 打开obj文件

第一步：检查obj文本格式

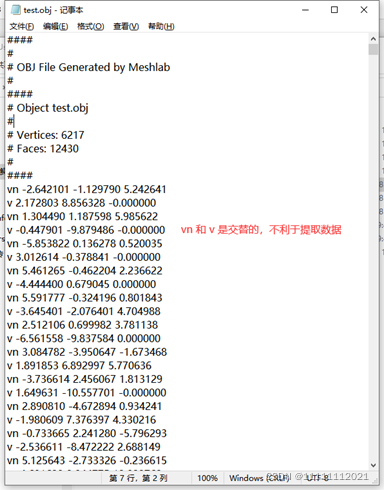

将obj 文件用txt文本形式打开，看里面的格式是否利于用excel读取数据

因为这个obj文件比较小，行数没有超过excel最大行数，所以可以用excel打开

第二步：用 Blender 软件重新导出obj文件

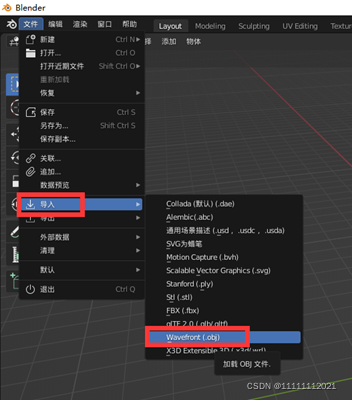

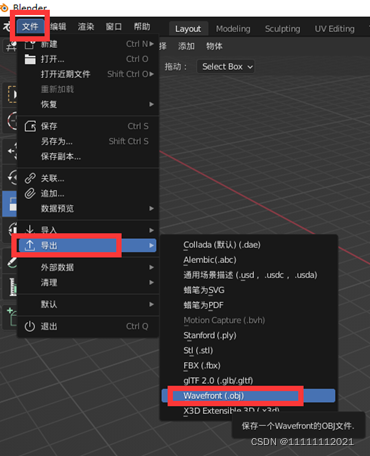

Blender 软件选择“文件”->“导入”->“obj”，然后选择该obj文件

看到加载出这个obj文件后，就可以导出文件了：

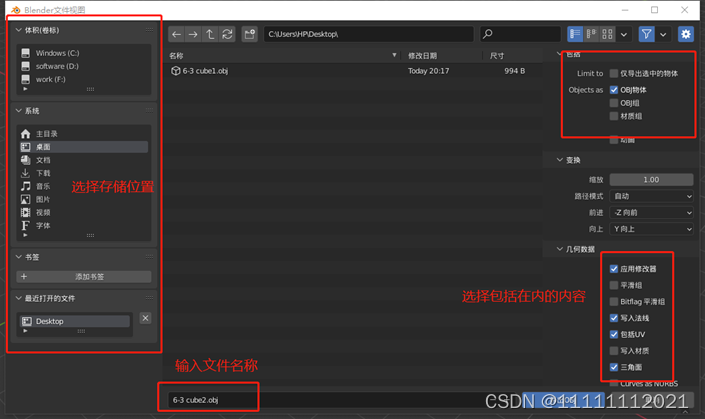

在obj导出弹窗，选择存储位置和存储名称，选择包括在内的内容，包括顶点，法线和三角面

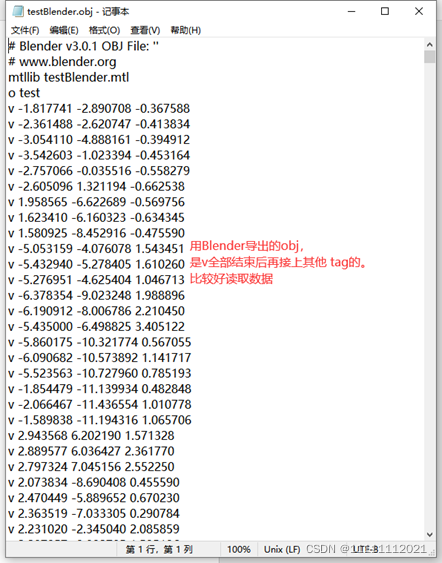

然后在相应位置会生成obj文件，可以右键选择用记事本打开

第三步：用excel 打开这个obj 文件

因为暂时还没有写代码去读取，所以将这个obj转换成txt，用excel处理，再将数据手动复制到matlab打开。

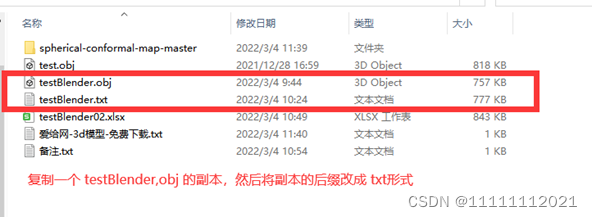

复制一个obj文件的副本，然后将副本的后缀改成txt形式

在同一个文件夹中，新建一个excel 表格，命名为 testBlender02.xlse ,然后打开
用excel，选择“文件”：

第二步，选择“打开”：

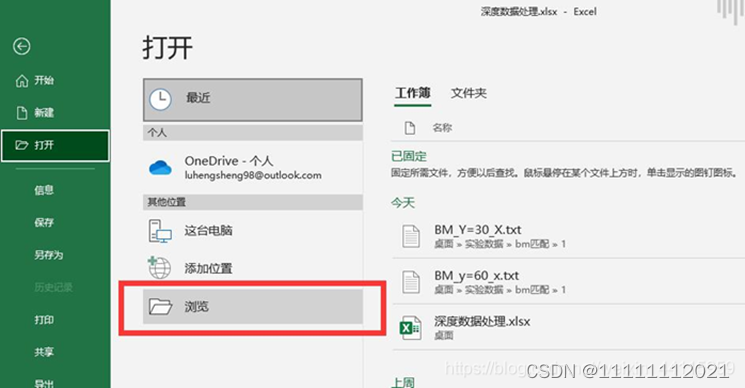

选择“浏览”

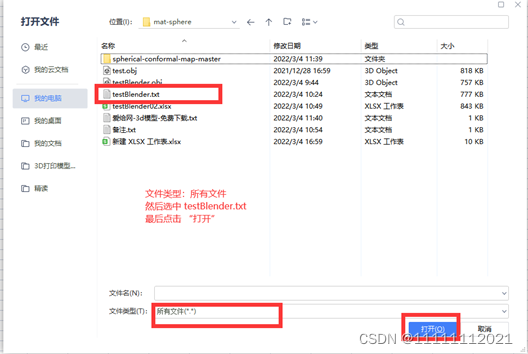

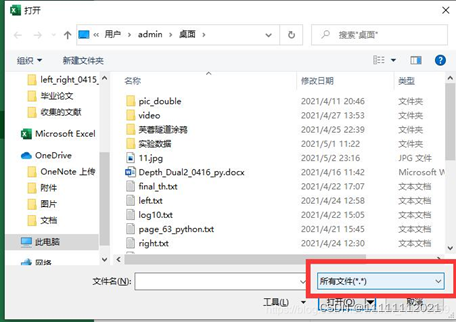

第四步，选择“所有文件”，然后选择 上一步生成的txt文件

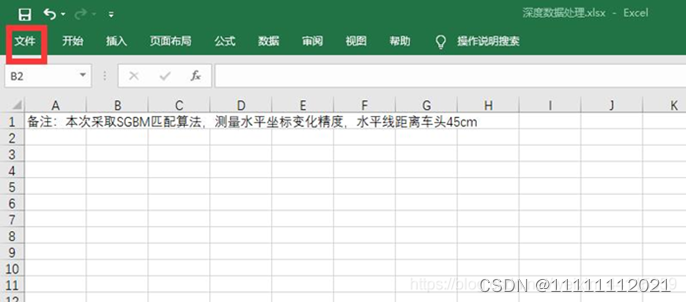

图1是offce的excel的样式

图2是WPS的excel 的样式

在自动的弹窗中，选择分隔符号，选择下一步

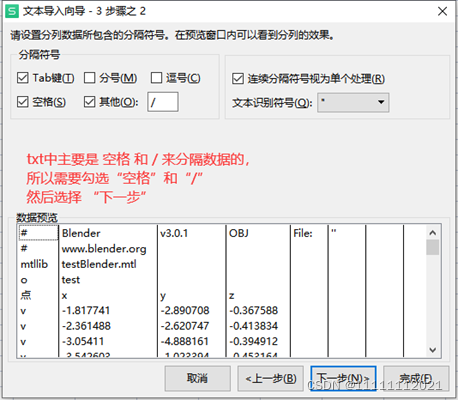

Txt中主要是 空格 和 / 分隔数据的，所以需要勾选“空格”和 “/”，然后选择 “下一步”

即可成功打开。
如果数据行数超过excel表格的最大行数，会报错导致无法用excel打开

第四步：复制excel中的数据，传给matlab

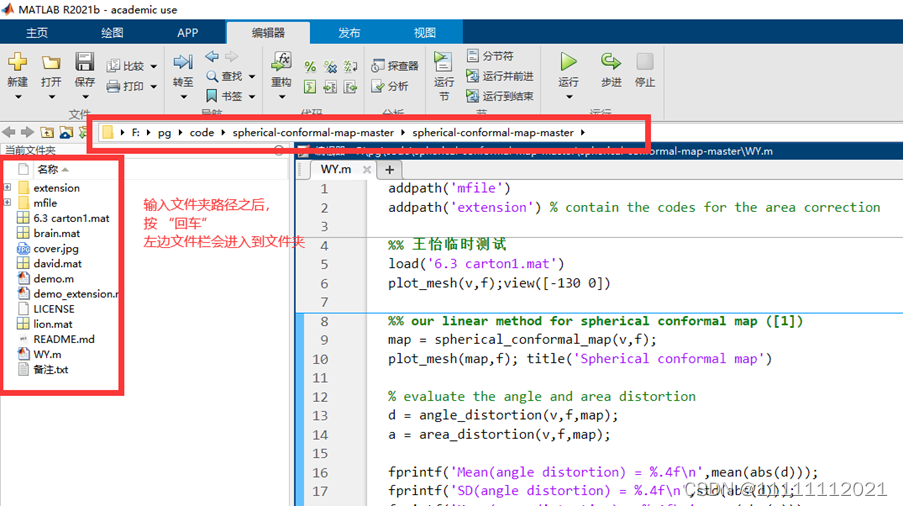

首先打开matlab，将malab的路径改成 spherical-confromal-map-master 文件夹的路径：

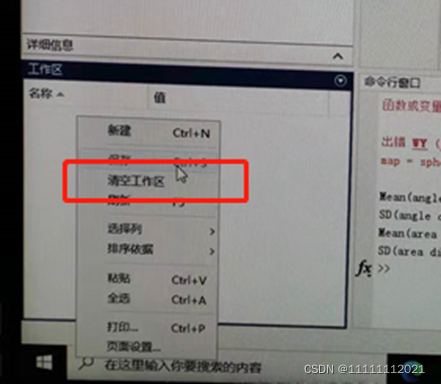

在工作区的空白处，右键点击，选择 “清空工作区”

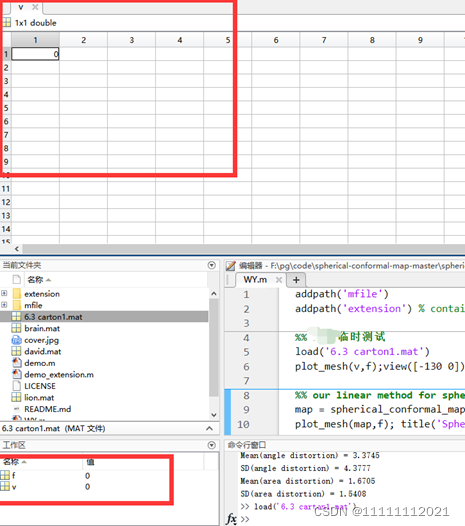

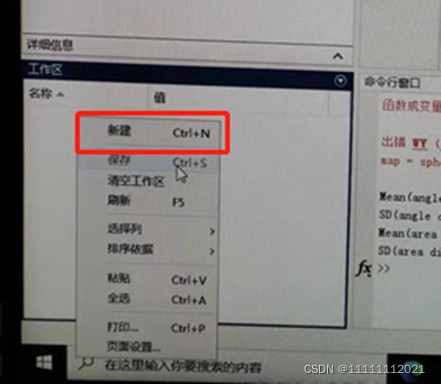

确保工作区是空的之后，再用右键，选择“新建” ，新建两个表格，分别命名为 v 和 f， 表示顶点和三角形面。

建立好f 和 v 两个表格后，打开v表格

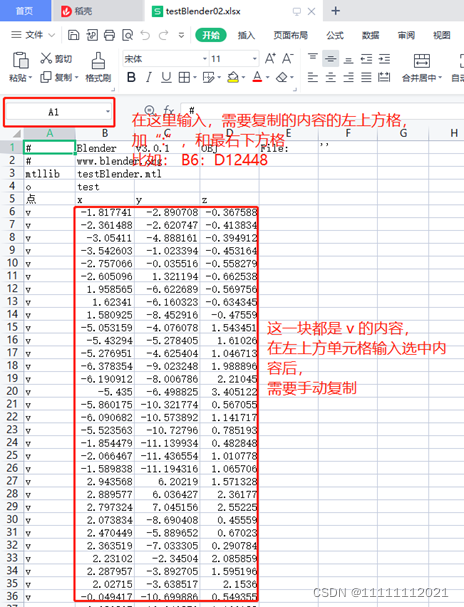

同时打开上一步生成的 excel表格，在左上方单元格输入v的范围：B6:D12448, 然后按 “回车”
Excel 会自动选中需要的数据，右键选中“复制”，将这些数据，复制到 matlab 的 v表格中。

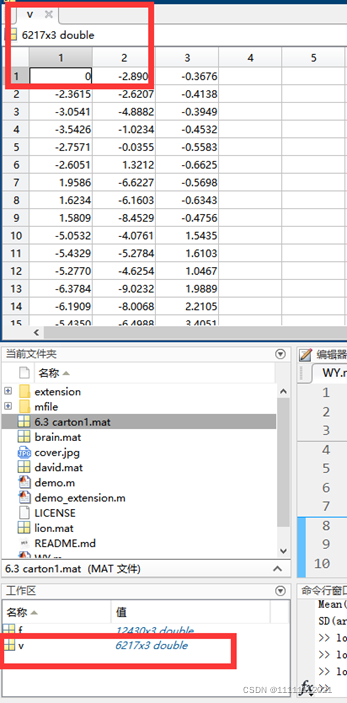

这是将v的数据复制过后的样子。

同样，把f的数据复制到matlab的f表格当中。注意 f 的格式，如果是 f # # # # # # # # #（有纹理坐标和法向量），那么只取第1，4，7列，如果 f # # # # # # （没有纹理坐标，只有法向量）只取第1，3，5列。详情可以参考obj文件(1):obj文件用txt打开并且了解v,f,vn,vt的含义

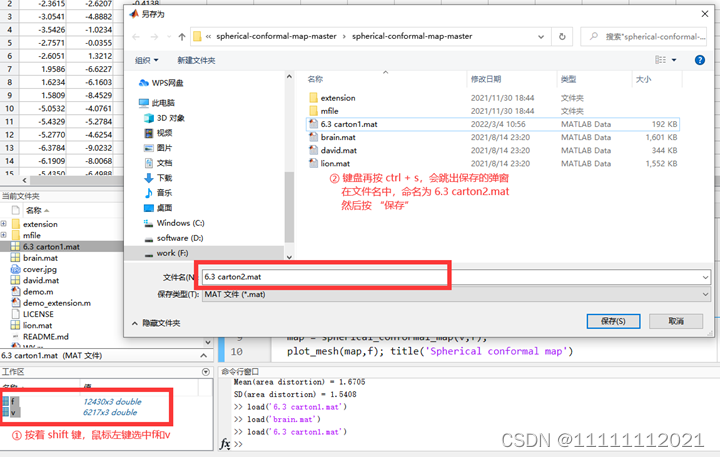

键盘按住 shift 键，鼠标左键选中工作区的 f 和 v。键盘再按 shift+s，跳出的保存弹窗，将文件命名为 6.3 carton2.mat ，然后点击 “保存”

第五步： 用matlab 打开3D模型

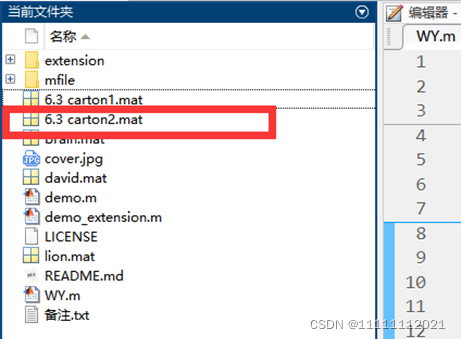

在左边文件栏，会出现保存好的文件，清空工作区后，再双击 6.3 carton2.mat ，可以看到工作区出现f和v表格

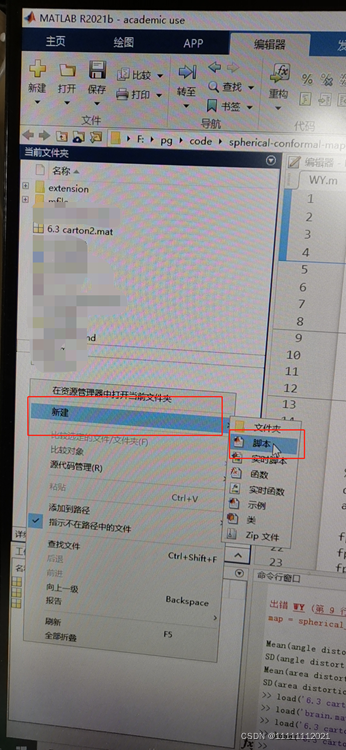

在左栏的“当前文件夹”中，右键点击，选择 “新建” -> “脚本”，命名为 openOBJ.mat

双击打开openOBJ.mat， 输入：

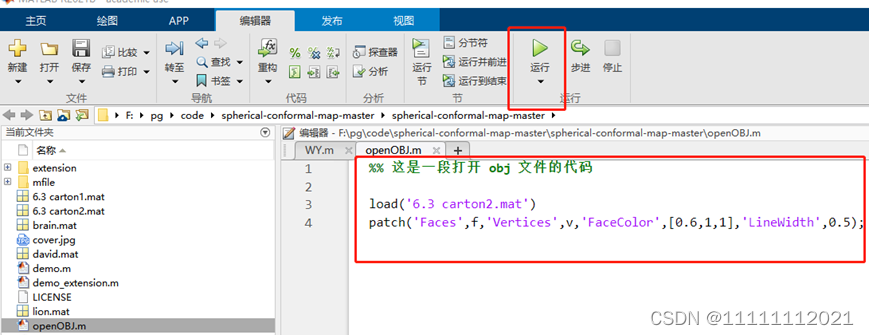

%% 这是一段打开 obj 文件的代码
load('6.3 carton2.mat')
patch('Faces',f,'Vertices',v,'FaceColor',[0.6,1,1],'LineWidth',0.5);

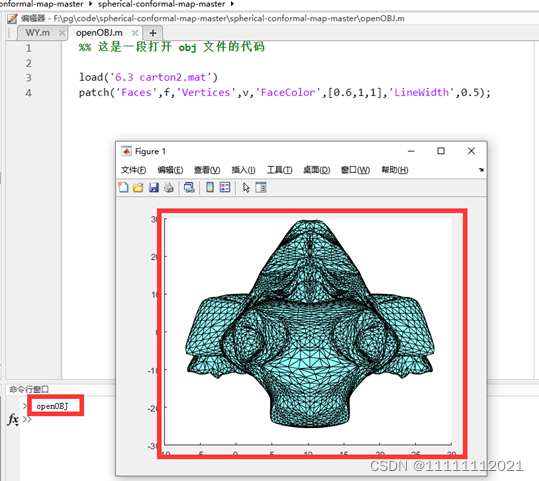

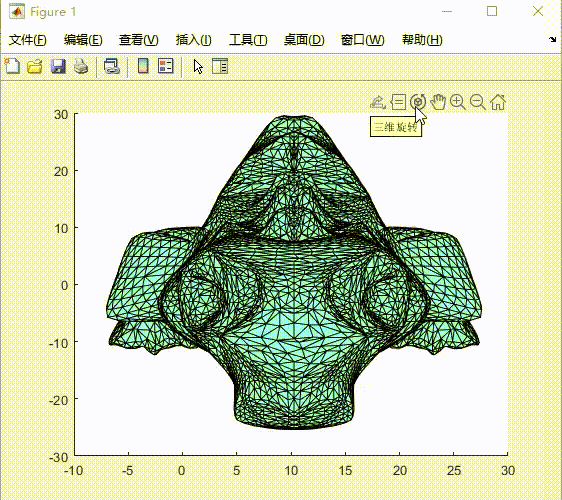

点击运行，在命令窗口中显示 openOBJ, 然后有弹窗是 输入的obj模型的网格图

然后可以根据下图来转动 figure 1 的3D模型
