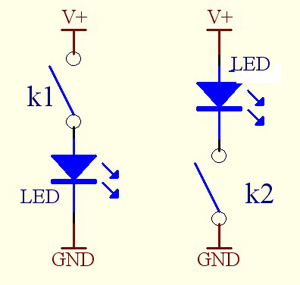

假设图中开关K1，K2都是MOSFET开关，那么，K1称为高边开关；K2称为低边开关。

MOSFET的输出端接在负载的叫高边开关,MOSFET的输出端接在地的叫低边开关,高边开关驱动复杂一点,低边开关成本低点.高边开关布线成本低.各有利弊.

高边开关 NXP MC10XS3425 学习笔记
