Dynamo For Revit 几何专题：Boolean Operation 布尔操作

最新推荐文章于 2022-10-10 15:51:29 发布
最新推荐文章于 2022-10-10 15:51:29 发布
阅读量1.2k 收藏 5
点赞数 1
分类专栏： Dynamo For Revit 几何专题
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44153630/article/details/105916197
版权

前言

本文介绍常用的三种布尔操作。

内容

三种布尔操作 Boolean Operation：

  1. Union
  2. Difference
  3. Intersect

Union

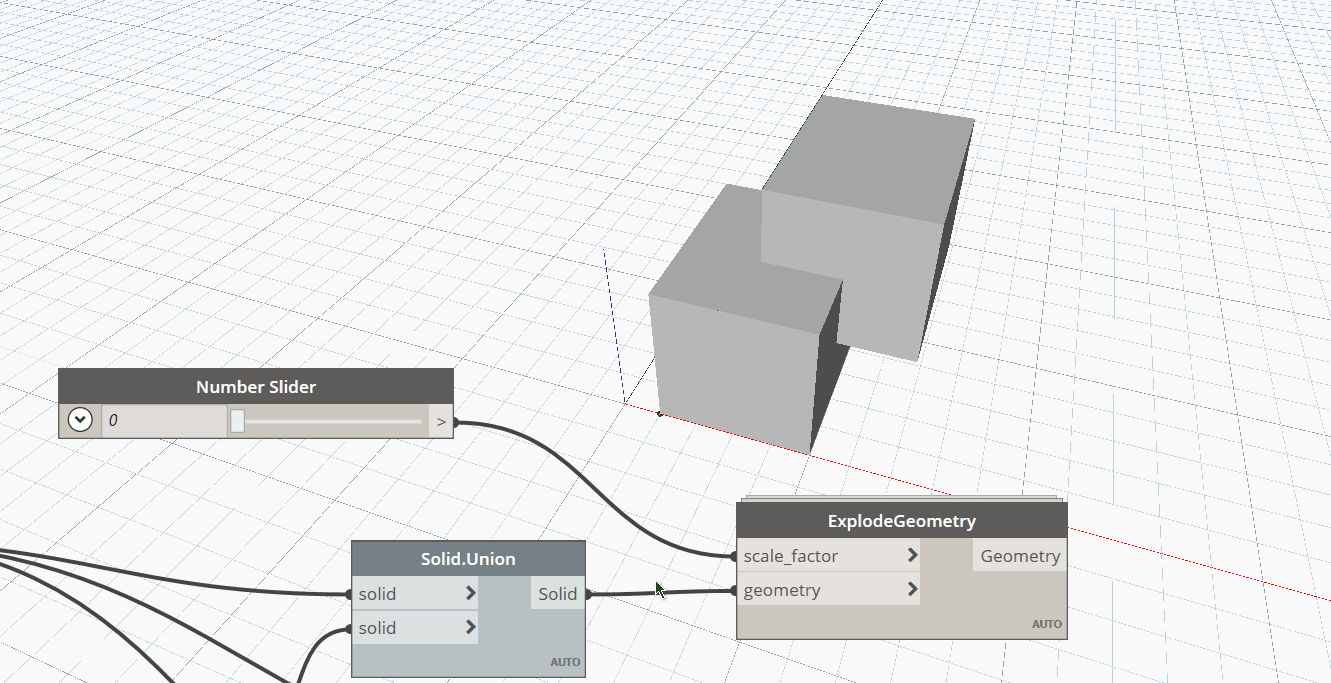

创建两个立方体，把他们结合在一起，Solid.Union，然后把最终结果展开。
在这里插入图片描述

Difference

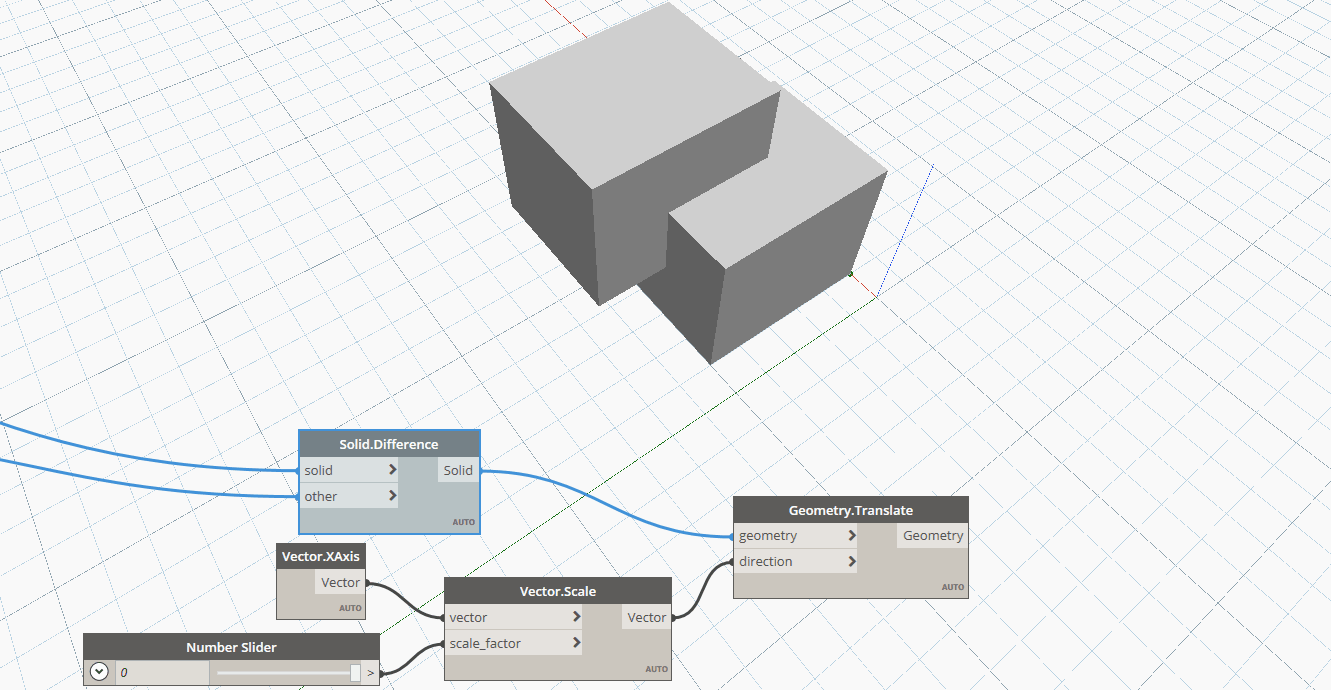

创建两个立方体，用一个立方体减去另一个立方体，Solid.Difference，把最终结果通过移动展示出来。

Intersect

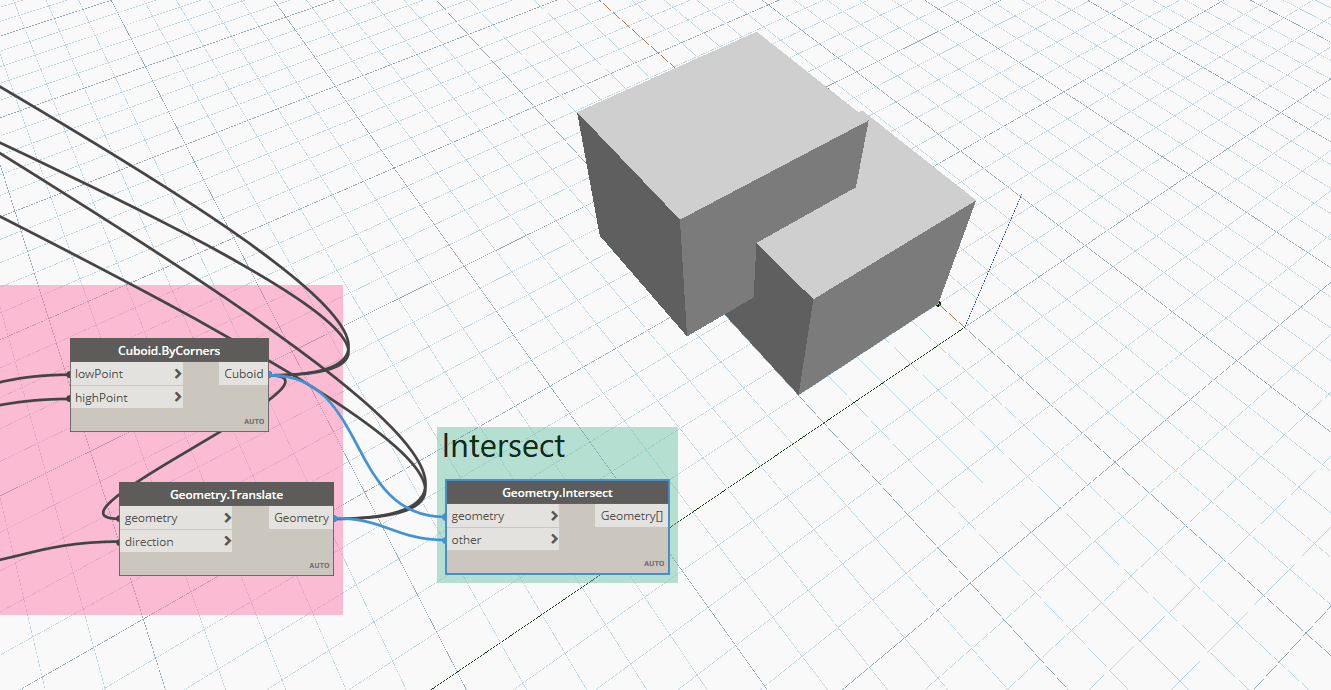

创建两个立方体，求它们相交的部分，Geometry.Intersect。
在这里插入图片描述

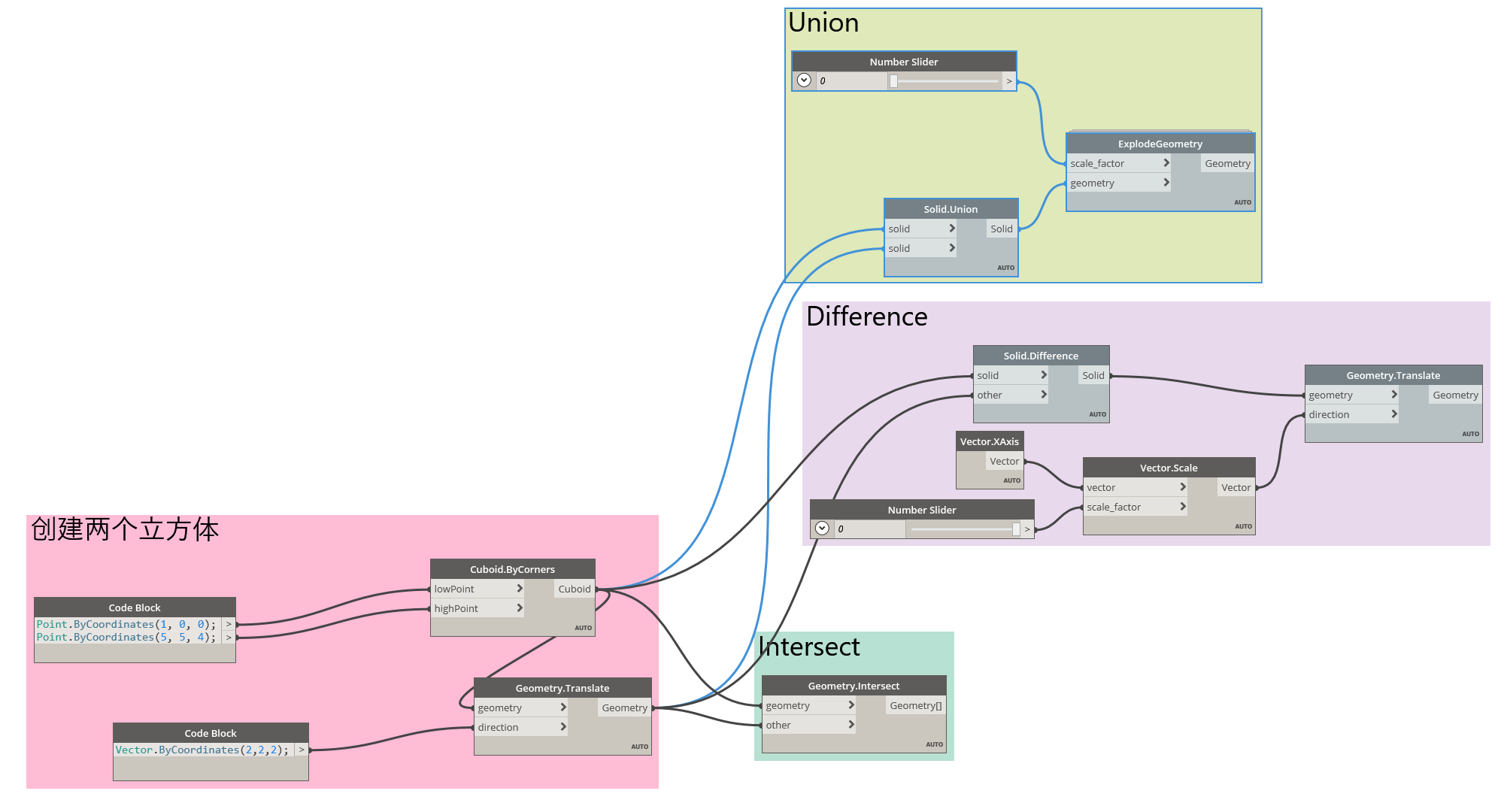

节点图

在这里插入图片描述
