项目代码仓库：
GitHub：https://github.com/AKGWSB/EzRT
gitee：https://gitee.com/AKGWSB/EzRT

前言

利用 BVH 数据结构加速光线追踪遍历！

在上次的博客：光线追踪渲染实战：蒙特卡洛路径追踪及其c++实现里面，我们实现了最简单的光线追踪渲染 demo

但是注意到这个程序的效率并不高，因为我们大量的时间都用在了【光线和三角形求交】这个部分，事实上求交操作也是光线追踪技术性能的瓶颈。注意到下面的简单场景仅仅包含十几个图元（三角形和球体），但是渲染一张 256 x 256 的图片，采样 4096 spp，就消耗了数十分钟：

效率的低下是因为每次求交我们都枚举了场景中的所有图元，即：

// 遍历所有图形，求最近交点
for (auto& shape : shapes)
{

    r = shape->intersect(ray);
    ...
}

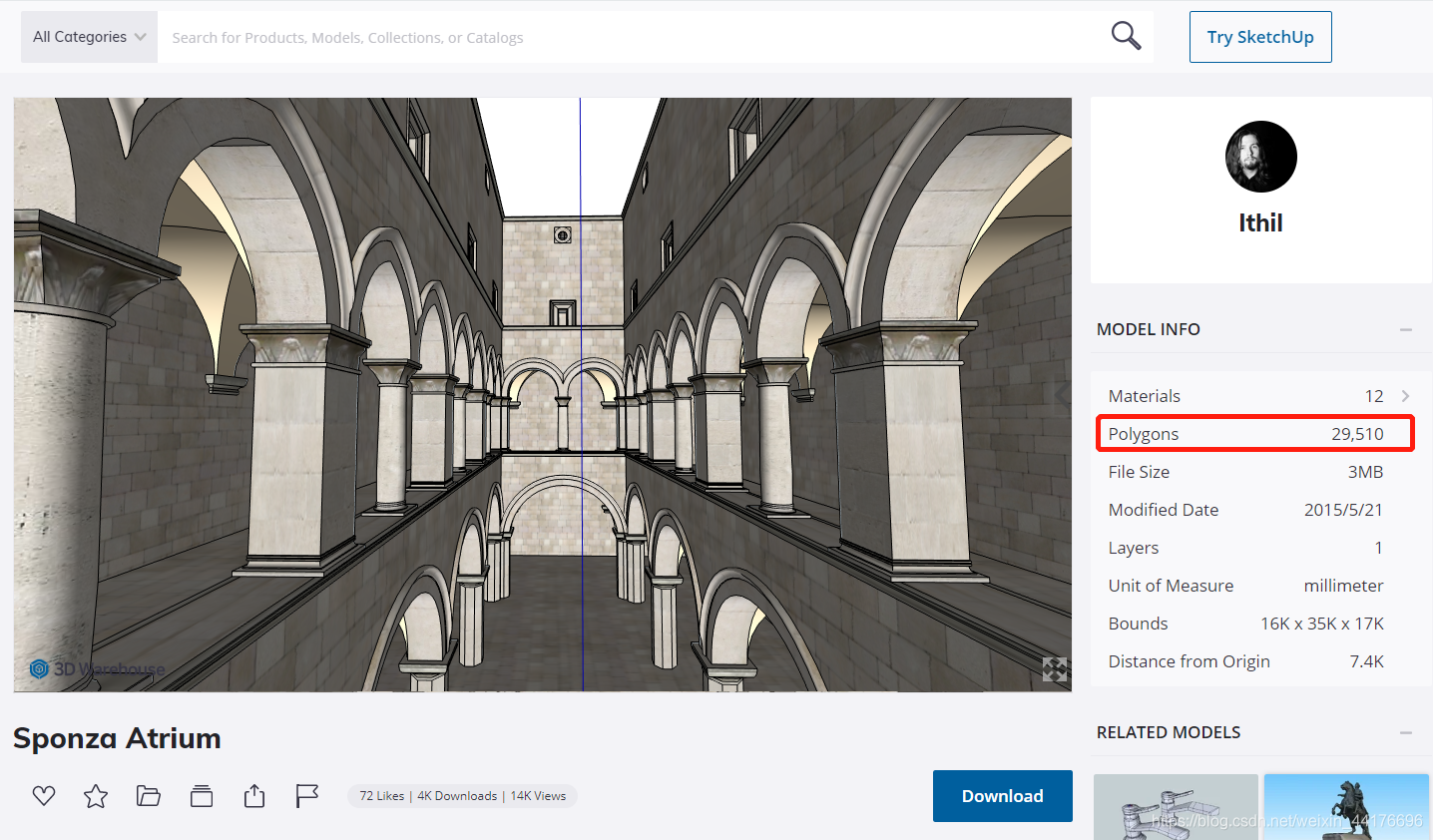

如果说渲染一个小的场景，直接枚举就足够了。但是在现代计算机图形学中，场景的三角形数目一般都是按 K 或 M，即 $10^3$ 和 $10^6$ 来计算的。比如经典的 Sponza Atrium 就拥有 29 K 个多边形：

如果暴力遍历所有三角形，那么时间开销之大，以至于我们的程序慢到可以和银河系中间的大黑洞比一比谁先结束

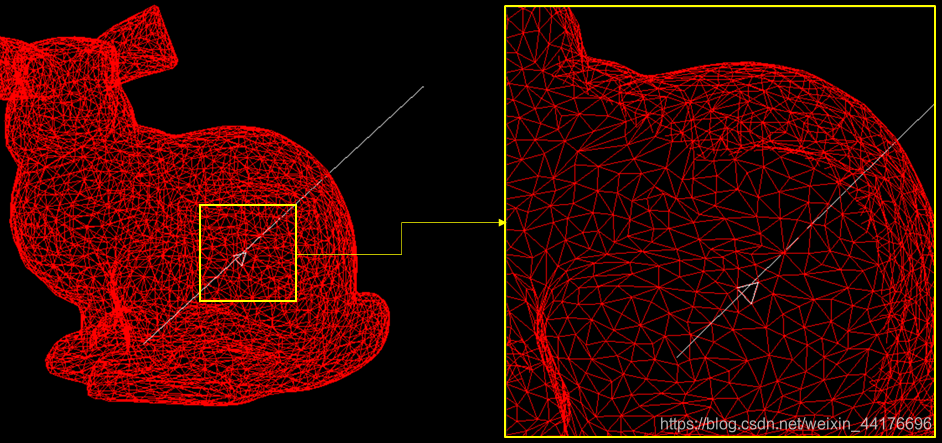

于是 BVH 树的出现了，为了解决冗长的求交问题。事实上光线和大多数三角形都是不相交的，所以 BVH 树能够根据光线和场景的三维空间关系，每次剔除半数的三角形，减少冗余的求交，达到加速效果

BVH 简介

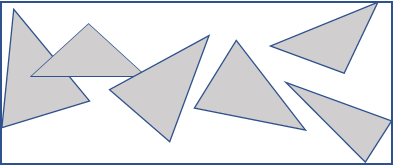

BVH 全称 Bounding Volume Hierarchy，即层次包围盒。BVH 用 AABB 的盒子（碰撞箱）包围一组三角面片：

注：
AABB 包围盒就是轴对称包围盒
即盒子的 6 个面平行于 xy, xz, yz 平面

光线要击中盒子中的三角形的 必要条件 是光线击中盒子，如果光线没有击中盒子，那么必定不会击中盒子里面的所有三角形。

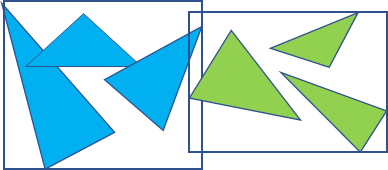

基于这个规律，如果我们将三角形对半分，用两个盒子来分别容纳，就可以简单的用光线和盒子的求交，剔除半数的三角形，从而达到减少求交次数的目的：

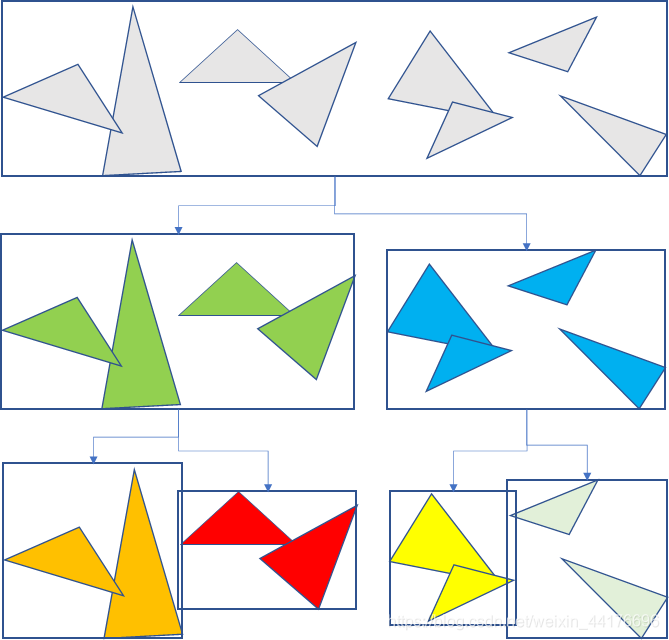

对于左边和右边的盒子，可以递归地再次进行划分，形成树形结构：

光线与左边的盒子不相交，那么左半边的所有三角形，都不不用考虑了。这与平衡二叉树的搜索类似，一次排除半数元素，将查找的复杂度从 O(n) 变为 O(log(n))

所有的三角形都存储在叶子节点中，而中间节点仅存储 AABB 包围盒。在光线和 BVH 树的根节点求交的时候，有如下的步骤：

光线和左盒子求交
光线和右盒子求交
如果光线命中左盒子，递归对左子树求交
如果光线命中右盒子，递归对右子树求交

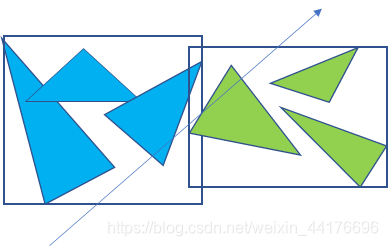

因为是以三角形为单位进行划分，每个三角形都属于一个盒子，那么盒子之间有可能交错。光线同时命中了左右盒子，就要对两个盒子都递归求交：

此外，这里左右盒子只是逻辑上的划分，不代表三维空间里的三角形位置。因为每次是将三角形（数组）对半分

构建 BVH 树

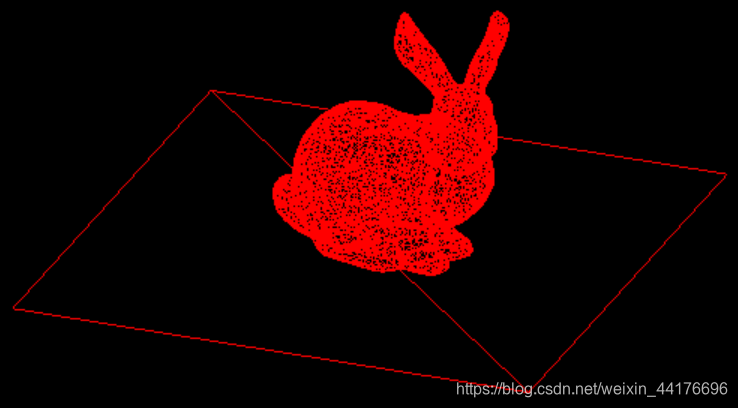

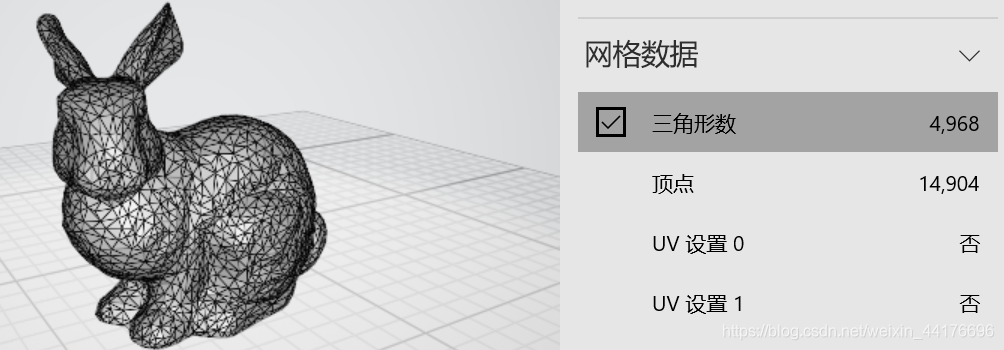

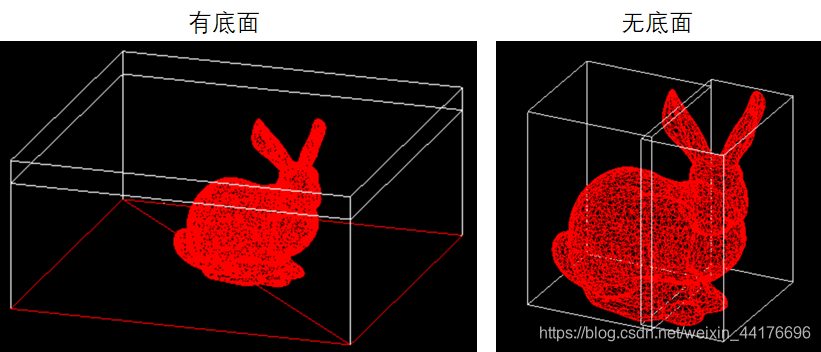

以经典的 Stanford Bunny 为例，它包含 4968 个三角形：

你可以在这里找到这只兔子的 obj 格式的模型

假设我们已经成功读取了 obj 模型的所有顶点和面片索引。如果读取 obj 遇到困难，可以参考我之前的博客：OpenGL学习（六）纹理与obj格式模型的读取

我们根据这些信息创建所有的三角形。首先是三角形的结构体定义：

typedef struct Triangle {

    vec3 p1, p2, p3;   // 三点
    vec3 center;       // 中心
    Triangle(vec3 a, vec3 b, vec3 c) {

        p1 = a, p2 = b, p3 = c;
        center = (p1 + p2 + p3) / vec3(3, 3, 3);
    }
} Triangle;

这里除了三个点以外还定义了中心，因为待会我们对三角形进行对半分，要根据其中心位置进行划分

划分的方式也很简单。按照某个轴进行排序，然后将数组对半分。排序的比较函数如下：

// 按照三角形中心排序 -- 比较函数
bool cmpx(const Triangle& t1, const Triangle& t2) {

    return t1.center.x < t2.center.x;
}
bool cmpy(const Triangle& t1, const Triangle& t2) {

    return t1.center.y < t2.center.y;
}
bool cmpz(const Triangle& t1, const Triangle& t2) {

    return t1.center.z < t2.center.z;
}

紧接着需要根据 obj 文件的信息，创建三角形的数组：

std::vector<Triangle> triangles;

最后我们需要一个 BVH 树的节点。它需要包含一些信息，比如包围盒 AABB，还有叶子节点信息：

这里保存一个 n 和一个 index，其中 n 不为 0 时表示是叶子节点，n 是存储的三角形的个数，而 triangles 数组中 [index, index + n -1] 范围的三角形都属于该节点

最后是指向两个子树的指针，于是 BVHNode 结构体的定义如下：

// BVH 树节点
struct BVHNode {

    BVHNode* left = NULL;       // 左右子树索引
    BVHNode* right = NULL;
    int n, index;               // 叶子节点信息
    vec3 AA, BB;                // 碰撞盒
};

注：

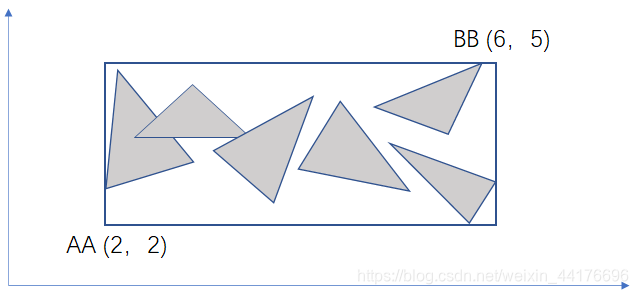

这里规定 AA 是包围盒的数值小的坐标，BB 是数值大的坐标，比如：

此外，在代码中 AABB 都是三维的坐标

然后可以开始建树：

首先拿到一个三角形数组和左右下标 l, r
然后遍历 [l, r] 中所有三角形，计算 x，y，z 轴的最小最大值，从而获得本节点的 AABB 碰撞箱
如果仅剩节点数目小于阈值 n，直接构建并且返回叶子节点，否则递归建树
选取 AABB 碰撞箱最长的一个轴，对三角形按照对应轴的中心坐标进行排序
根据数组中点 mid 将三角形序列分为左半边 [l, mid] 和右半边 [mid+1, r]，递归进行建树

代码如下：

// 构建 BVH
BVHNode* buildBVH(std::vector<Triangle>& triangles, int l, int r, int n) {

    if (l > r) return 0;

    BVHNode* node = new BVHNode();
    node->AA = vec3(1145141919, 1145141919, 1145141919);
    node->BB = vec3(-1145141919, -1145141919, -1145141919);

    // 计算 AABB
    for (int i = l; i <= r; i++) {

        // 最小点 AA
        float minx = min(triangles[i].p1.x, min(triangles[i].p2.x, triangles[i].p3.x));
        float miny = min(triangles[i].p1.y, min(triangles[i].p2.y, triangles[i].p3.y));
        float minz = min(triangles[i].p1.z, min(triangles[i].p2.z, triangles[i].p3.z));
        node->AA.x = min(node->AA.x, minx);
        node->AA.y = min(node->AA.y, miny);
        node->AA.z = min(node->AA.z, minz);
        // 最大点 BB
        float maxx = max(triangles[i].p1.x, max(triangles[i].p2.x, triangles[i].p3.x));
        float maxy = max(triangles[i].p1.y, max(triangles[i].p2.y, triangles[i].p3.y));
        float maxz = max(triangles[i].p1.z, max(triangles[i].p2.z, triangles[i].p3.z));
        node->BB.x = max(node->BB.x, maxx);
        node->BB.y = max(node->BB.y, maxy);
        node->BB.z = max(node->BB.z, maxz);
    }

    // 不多于 n 个三角形 返回叶子节点
    if ((r - l + 1) <= n) {

        node->n = r - l + 1;
        node->index = l;
        return node;
    }

    // 否则递归建树
    float lenx = node->BB.x - node->AA.x;
    float leny = node->BB.y - node->AA.y;
    float lenz = node->BB.z - node->AA.z;
    // 按 x 划分
    if (lenx >= leny && lenx >= lenz)
        std::sort(triangles.begin() + l, triangles.begin() + r + 1, cmpx);
    // 按 y 划分
    if (leny >= lenx && leny >= lenz)
        std::sort(triangles.begin() + l, triangles.begin() + r + 1, cmpy);
    // 按 z 划分
    if (lenz >= lenx && lenz >= leny)
        std::sort(triangles.begin() + l, triangles.begin() + r + 1, cmpz);

    // 递归
    int mid = (l + r) / 2;
    node->left = buildBVH(triangles, l, mid, n);
    node->right = buildBVH(triangles, mid + 1, r, n);

    return node;
}

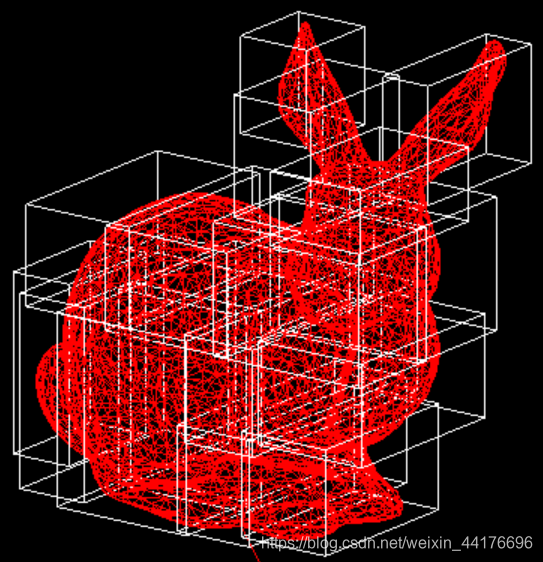

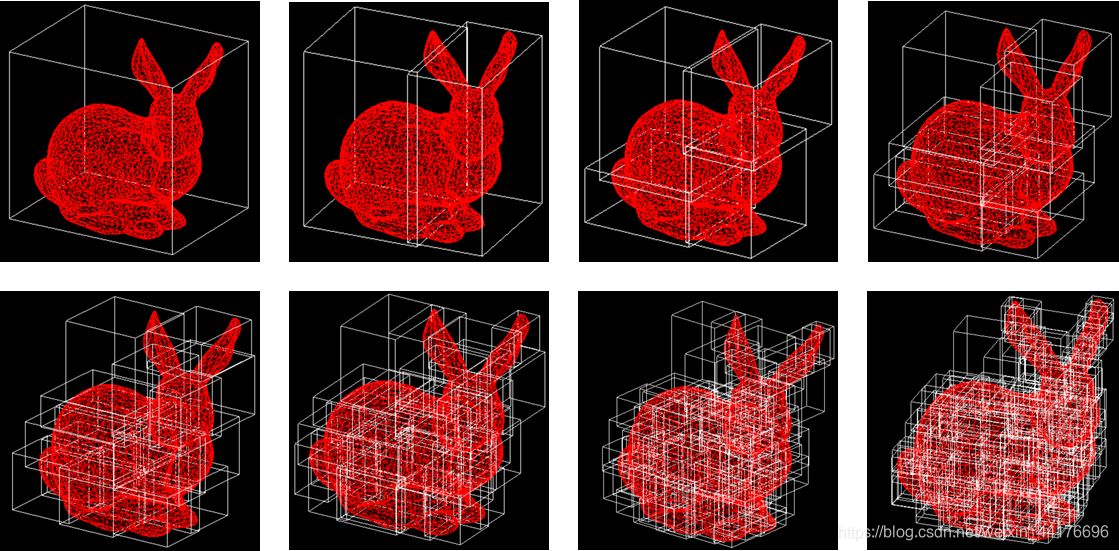

可视化的建树结果，首先是整个模型碰撞箱，然后进行二分，再二分，以此类推。下图以从上到下从左到右的顺序展示了二分建树的过程：

可以看到，层次越深，包围盒就越小，越多，越精确

光线和 AABB 盒子求交

要在 BVH 上求交，首先要解决的是光线和 BVH 盒子求交的问题。首先定义光线：

// 光线
typedef struct Ray {

    vec3 startPoint = vec3(0, 0, 0);    // 起点
    vec3 direction = vec3(0, 0, 0);     // 方向
} Ray;

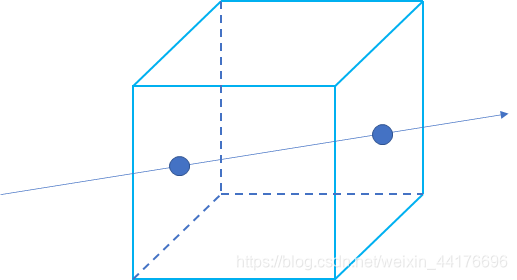

然后对于 AABB 盒子，因为是轴对齐的包围盒，只需要找出一组【穿入，穿出】点，即能说明光线击中盒子：

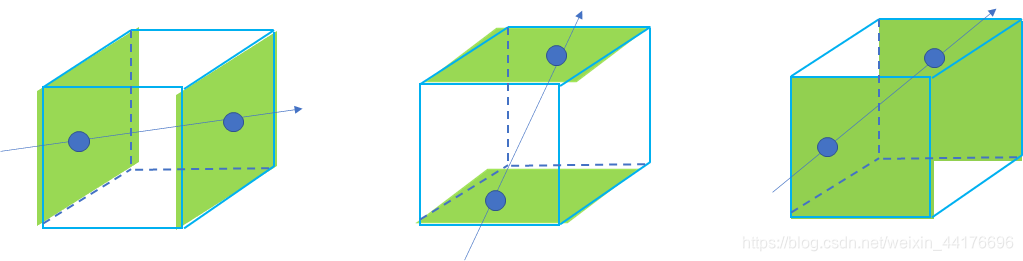

对于轴对齐包围盒，拥有三对平行的面，分别是 x，y，z 面，对于每一组面，都要计算【穿入，穿出】点：

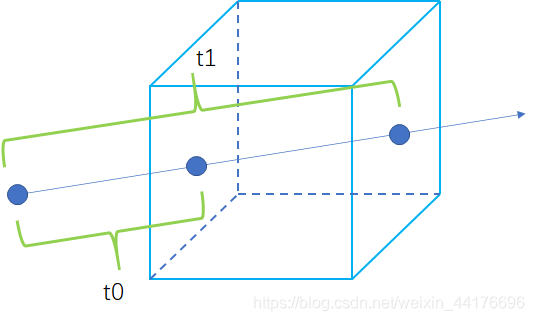

如果光线起点距离穿入点的距离小于光线起点距离穿出点的距离，即 t0 < t1 则说明命中：

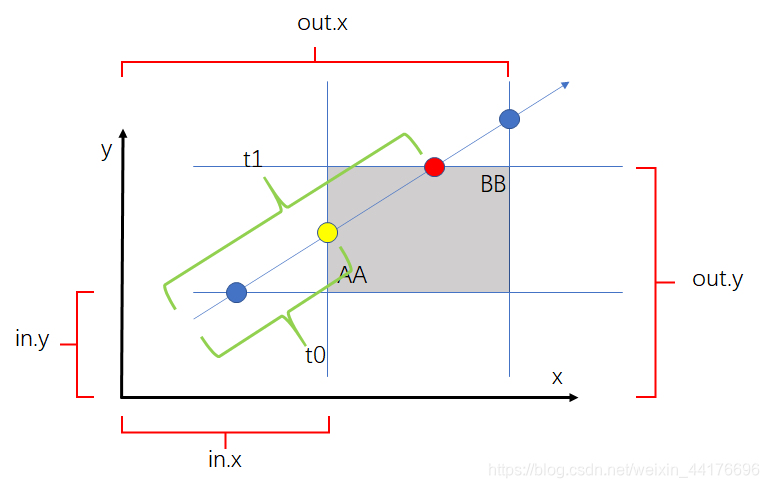

首先计算起点到各个面的距离，以二维为例，用 AA 的坐标除以光线方向 direction 可以得到二维向量 in，其中 in.x 是 x 面的穿入点，in.y 是 y 面的穿入点。同理 BB 的坐标除以 direction 得到 out 也是一样：

然后我们取 out 中最小的距离记作 t1，和 in 中最大的距离记作 t0，然后看是否 t1 > t0 如果满足等式，则说明命中：

这个结论推广到三维也是成立的，于是可以很快得出和 AABB 盒子求交的代码：

// 和 aabb 盒子求交，没有交点则返回 -1
float hitAABB(Ray r, vec3 AA, vec3 BB) {

    // 1.0 / direction
    vec3 invdir = vec3(1.0 / r.direction.x, 1.0 / r.direction.y, 1.0 / r.direction.z);

    vec3 in = (BB - r.startPoint) * invdir;
    vec3 out = (AA - r.startPoint) * invdir;

    vec3 tmax = max(in, out);
    vec3 tmin = min(in, out);

    float t1 = min(tmax.x, min(tmax.y, tmax.z));
    float t0 = max(tmin.x, max(tmin.y, tmin.z));

    return (t1 >= t0) ? ((t0 > 0.0) ? (t0) : (t1)) : (-1);
}

注：
这里计算 invdir 是因为 glm 这个库不支持向量直接除运算符
而且预计算除法可以减小计算开销

光线在 BVH 上求交

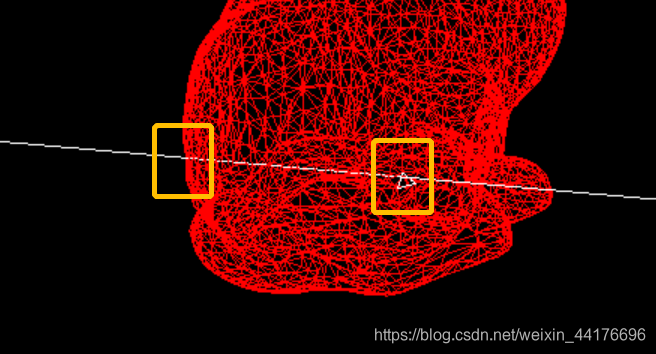

首先定义一个求交的结果，因为我们不仅需要返回命中的三角形，还要返回起点到它的距离，这是因为遍历 BVH 时可能会产生两个交点：

但是最终我们需要选取最近的交点，可以通过距离来判断。于是有求交结果的定义：

// 求交结果
struct HitResult {

    Triangle* triangle = NULL;
    float distance = INF;
};

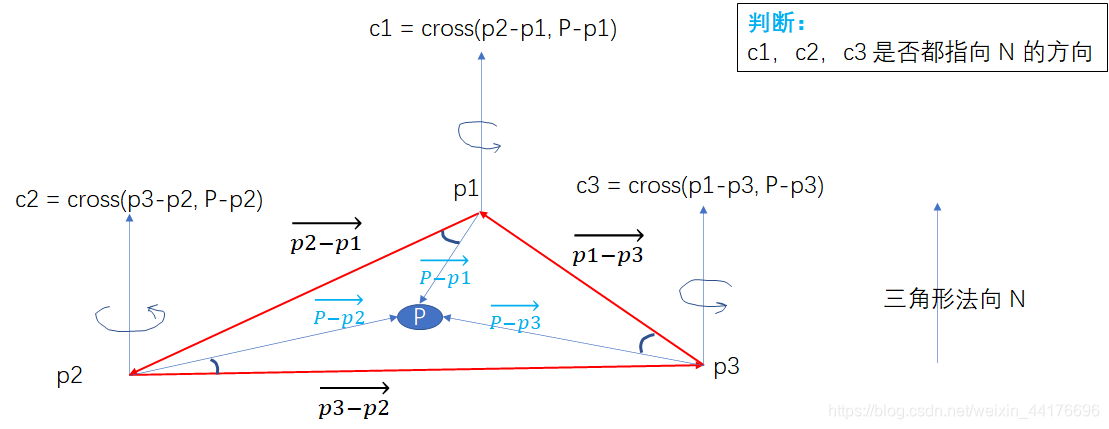

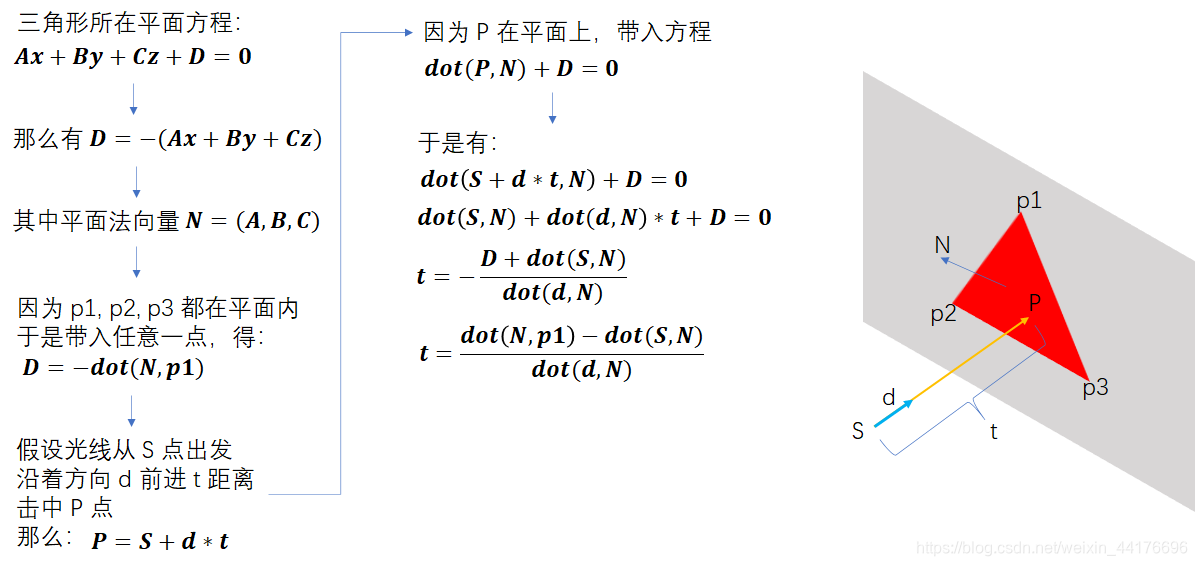

紧接着是和三角形求交。首先判断光线和三角形所在平面是否相交，然后判断交点是否在平面内，原理如下：

于是和三角形求交的代码如下，如果没有交点，我们返回 INF 即一个大数：

// 光线和三角形求交
float hitTriangle(Triangle* triangle, Ray ray) {


    vec3 p1 = triangle->p1, p2 = triangle->p2, p3 = triangle->p3;
    vec3 S = ray.startPoint;        // 射线起点
    vec3 d = ray.direction;         // 射线方向
    vec3 N = normalize(cross(p2 - p1, p3 - p1));    // 法向量
    if (dot(N, d) > 0.0f) N = -N;   // 获取正确的法向量

    // 如果视线和三角形平行
    if (fabs(dot(N, d)) < 0.00001f) return INF;

    // 距离
    float t = (dot(N, p1) - dot(S, N)) / dot(d, N);
    if (t < 0.0005f) return INF;    // 如果三角形在光线背面

    // 交点计算
    vec3 P = S + d * t;

    // 判断交点是否在三角形中
    vec3 c1 = cross(p2 - p1, P - p1);
    vec3 c2 = cross(p3 - p2, P - p2);
    vec3 c3 = cross(p1 - p3, P - p3);
    if (dot(c1, N) > 0 && dot(c2, N) > 0 && dot(c3, N) > 0) return t;
    if (dot(c1, N) < 0 && dot(c2, N) < 0 && dot(c3, N) < 0) return t;

    return INF;
}

于是我们可以在 triangle 数组的某个下标范围 [l, r] 里面，暴力查找最近的三角形：

// 暴力查数组
HitResult hitTriangleArray(Ray ray, std::vector<Triangle>& triangles, int l, int r) {

    HitResult res;
    for (int i = l; i <= r; i++) {

        float d = hitTriangle(&triangles[i], ray);
        if (d < INF && d < res.distance) {

            res.distance = d;
            res.triangle = &triangles[i];
        }
    }
    return res;
}

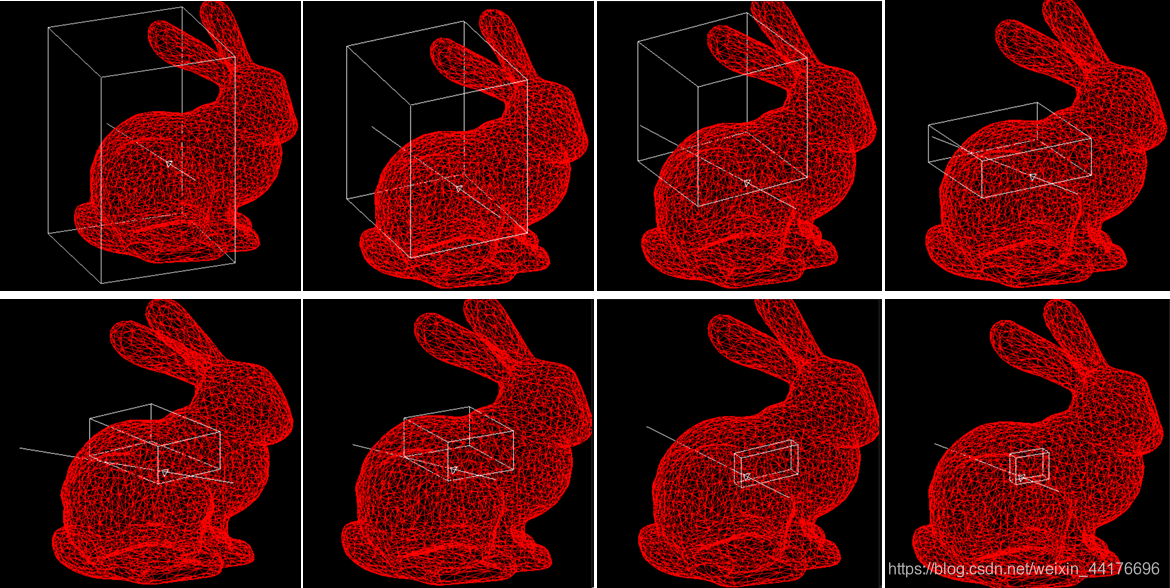

然后编写和 BVH 求交的代码。它返回击中的三角形的指针，如果未命中则返回空指针。光线求交操作也是递归操作，首先和左右子树的 AABB 盒子求交，如果击中盒子，就递归左右子树，否则停止。此外如果遇到叶子节点，应该和叶子节点包围的所有三角形求交：

// 在 BVH 上遍历求交
HitResult hitBVH(Ray ray, std::vector<Triangle>& triangles, BVHNode* root) {

    if (root == NULL) return HitResult();

    // 是叶子 暴力查
    if (root->n > 0) {

        return hitTriangleArray(ray, triangles, root->n, root->n + root->index - 1);
    }

    // 和左右子树 AABB 求交
    float d1 = INF, d2 = INF;
    if (root->left) d1 = hitAABB(ray, root->left->AA, root->left->BB);
    if (root->right) d2 = hitAABB(ray, root->right->AA, root->right->BB);

    // 递归结果
    HitResult r1, r2;
    if (d1>0) r1 = hitBVH(ray, triangles, root->left);
    if (d2>0) r2 = hitBVH(ray, triangles, root->right);

    return r1.distance < r2.distance ? r1 : r2;
}
