博图——多种情况下的开关阀控制

设备介绍

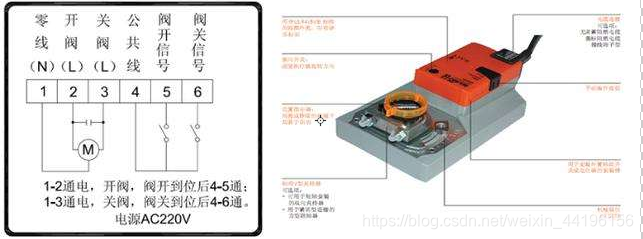

我们以普通电动开关阀为例，一般至少会有开启、关闭、开启到位反馈、关闭到位反馈4个信号，如下图。

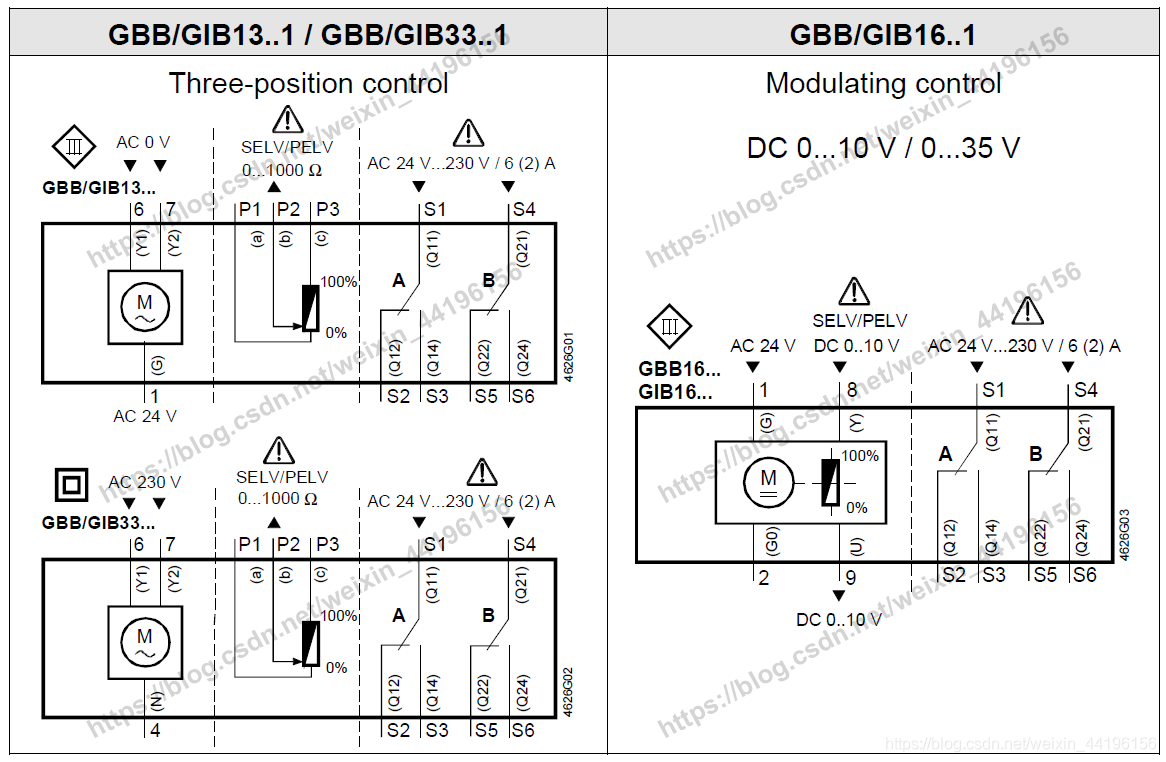

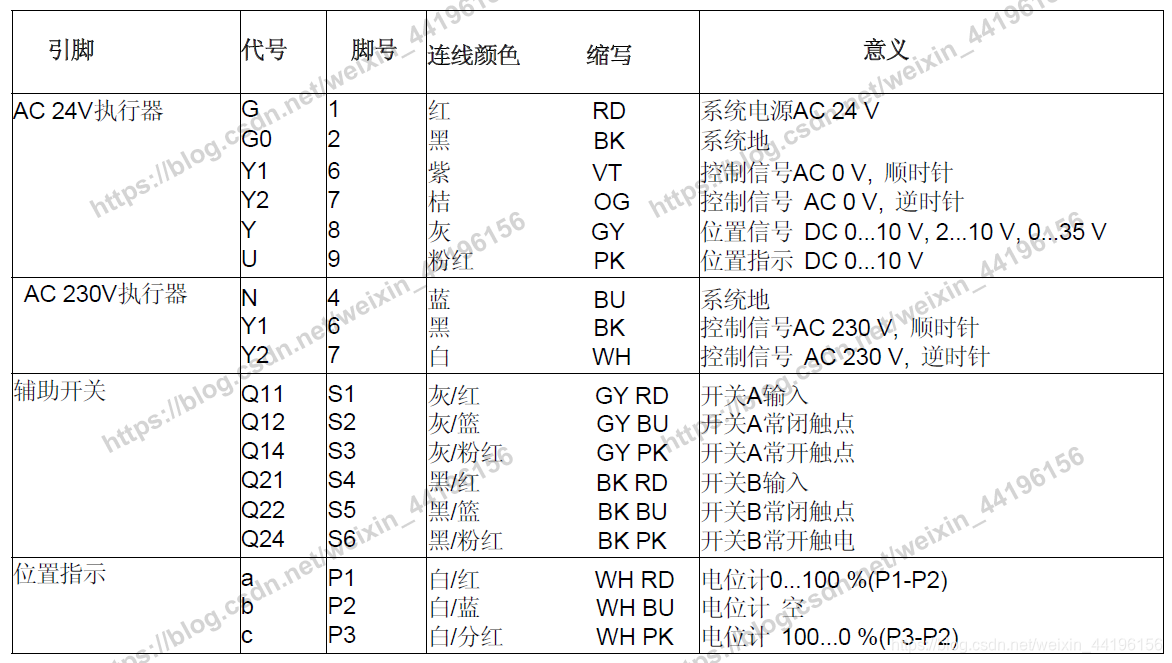

也有一些会更加丰富一点，例如这款西门子的电动风阀执行器，除了正常的正反转和开/关到位信号，还有开/关到位的取反信号以及电位计位置反馈。

因为在不同的工况下，对同一个阀门，要求的控制逻辑不尽相同，多以我们从简单到复杂，来编写几个典型的范例。

案例1

简单粗暴型（适用于开关到位后能自行内部断电的执行器）

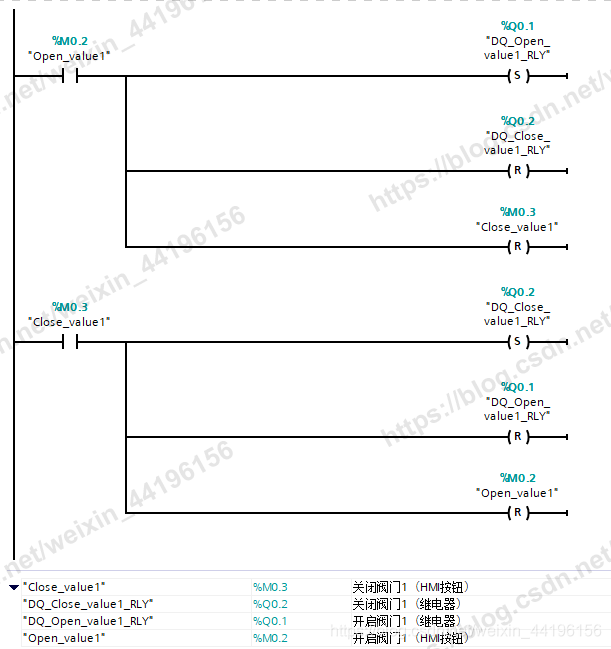

按一下HMI上的开启按钮，开启阀门；按一下关闭按钮，关闭阀门。加个开/关输出互锁和开/关信号互锁。

案例2

到位断电型

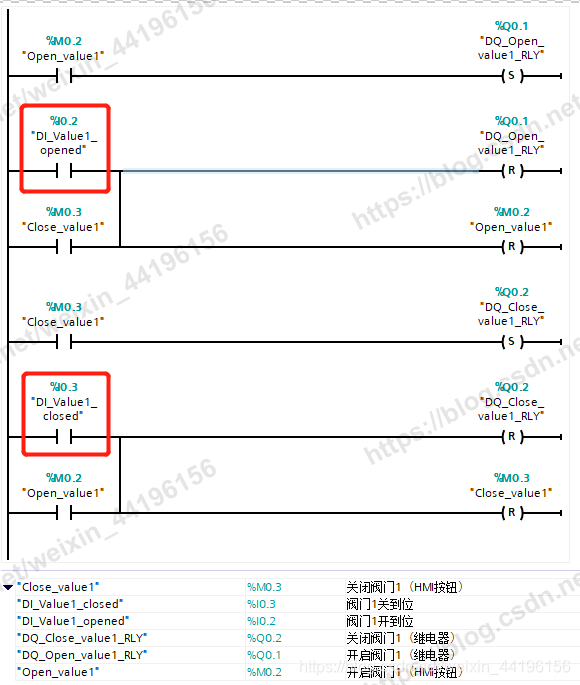

阀门运行到位，PLC接收到信号，即断开动力电源。

案例3

上面的方案在实际使用中，如果执行器质量不是特别好的话，有可能会遇到一个比较尴尬的问题——执行器已经发出运动到位的信号了，然而实际上阀门离走到位还差那么点。例如开启旋转阀，旋转到85°了，旋转到位的信号就已经发出来了，那PLC立刻断电的话，阀门就停在85℃这儿了。要知道，阀门关不严或者开不完全会导致一系列的问题，我遇到过一次比较极端的情况，因为阀门处风速特别高，如果阀门板不能开到完全跟风向平行，运行过程中就会慢慢被风“强行扳回去”，导致风阀被关闭。

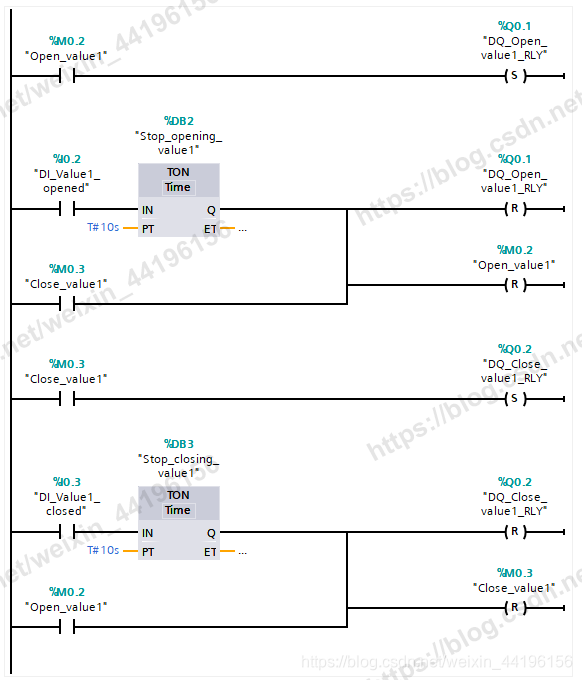

应对方法呢，可以在PLC接受到限位信号和断开执行器动力电源之间加一个小延时。

案例4

HMI上想要实时显示阀门状态，完全开启时显示绿色，完全关闭红色，中间状态灰色，信号错误红绿双色。

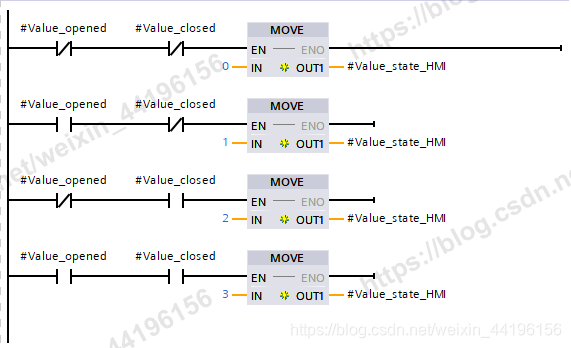

实现方案，用一个Byte变量代表阀门状态，0表示未知状态，1表示完全开启，2表示完全关闭，3代表信号错误。程序如下：

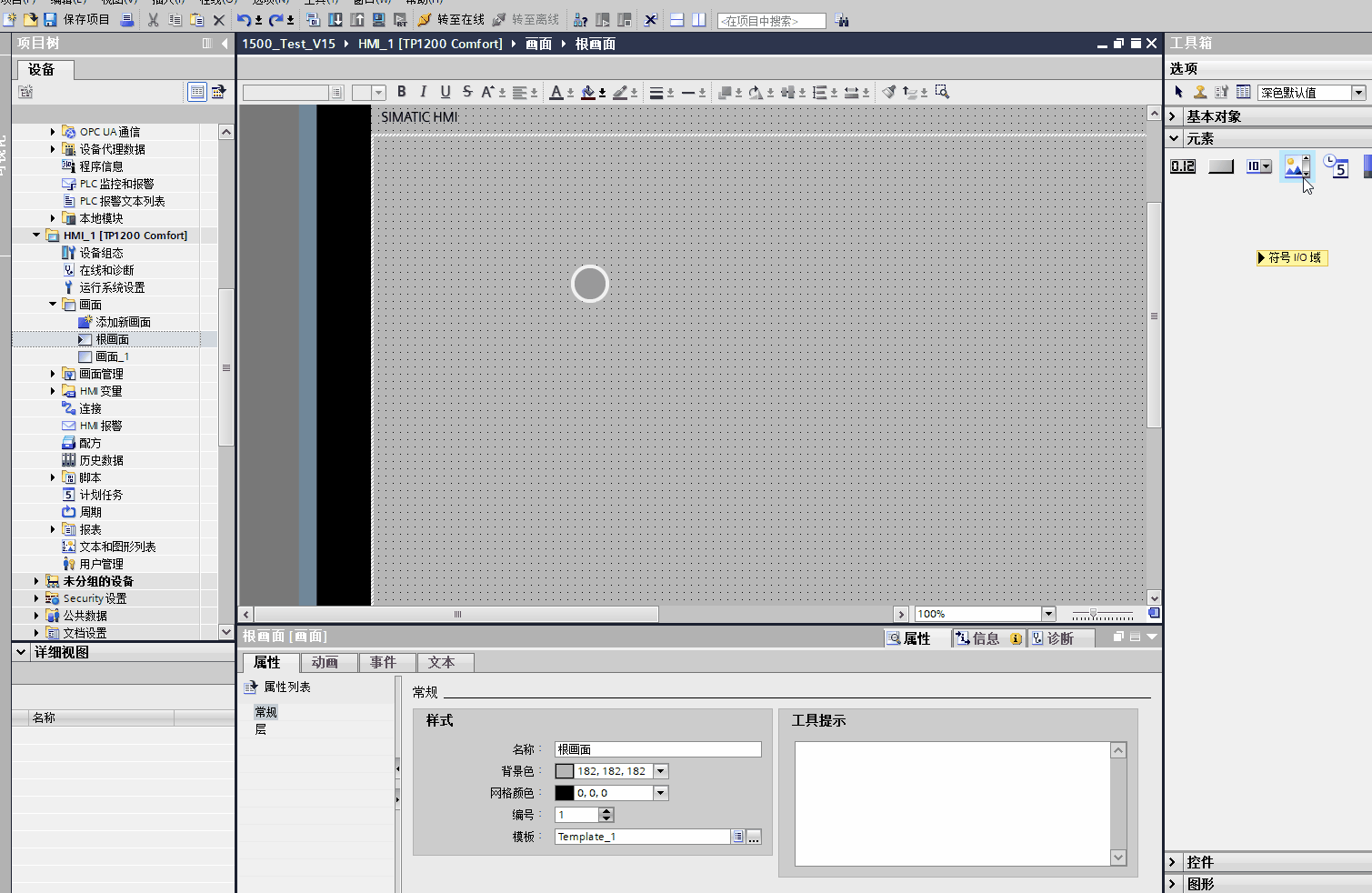

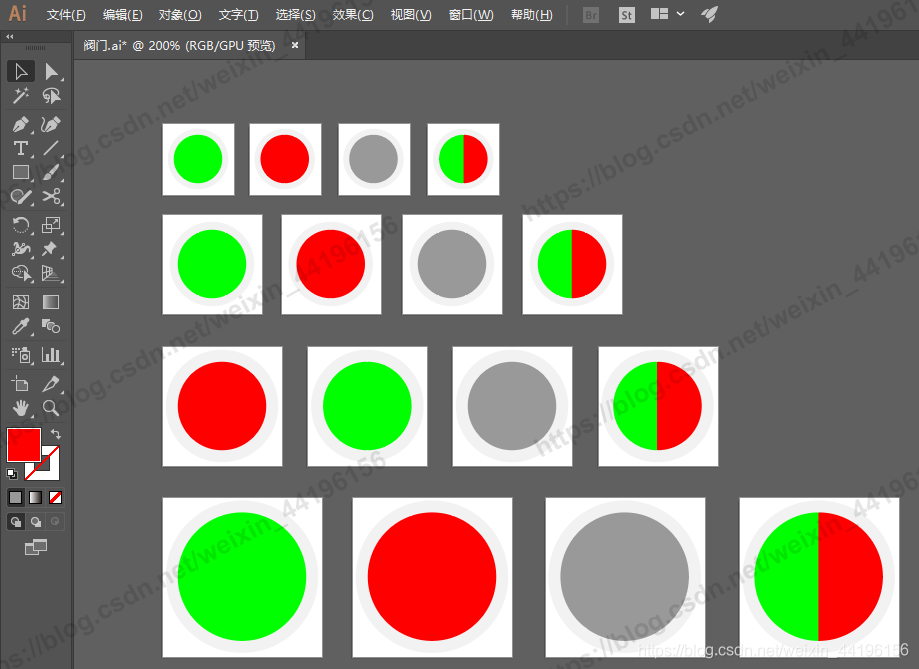

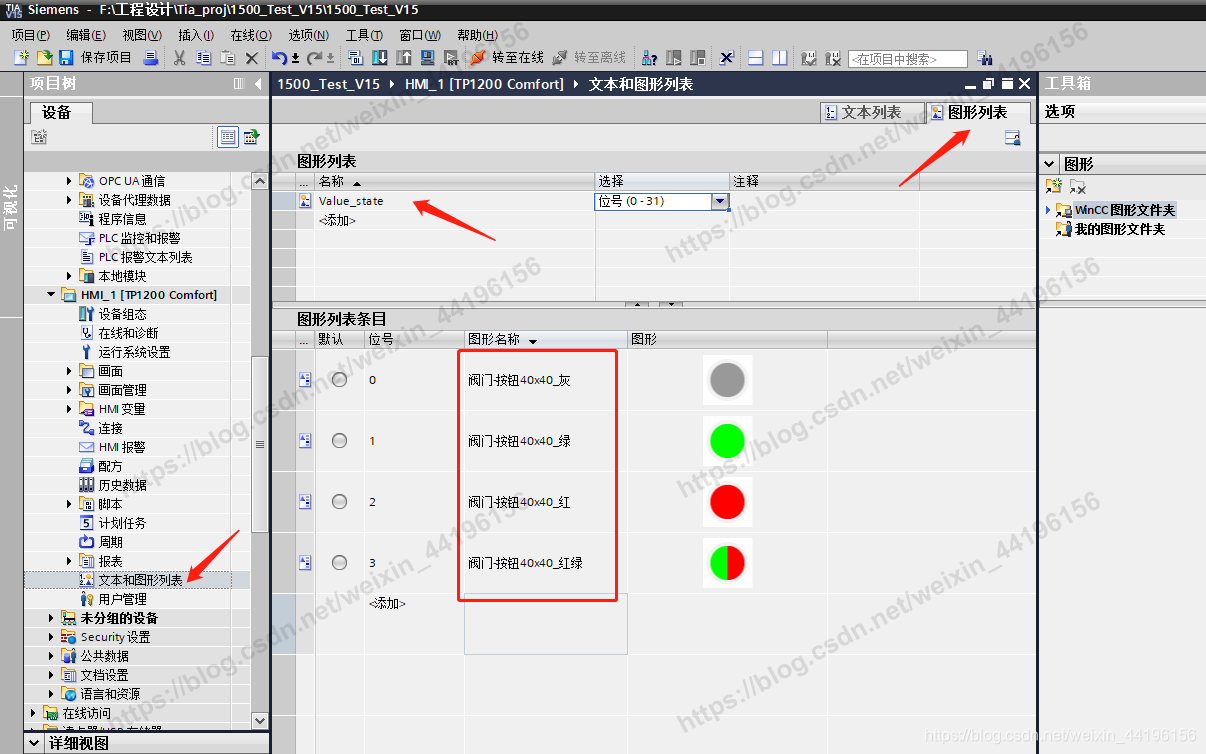

HMI上先创建该种类阀门使用的图形列表。我是用Adobe Illustrator画的，建议长期画屏幕的同志还是要能熟用一款绘图软件，这样设计的界面会比较符合需求且美观。然后创建I/O域，赋值。

案例5

通过上面一顿猛如虎的操作，大家应该发现了，单独一个阀门就这么多行程序，那我一个设备十几个阀门的话，岂不是满屏幕哗啦啦的都是阀门控制程序，那还得了？所以最后我们需要把它做成一个函数块。

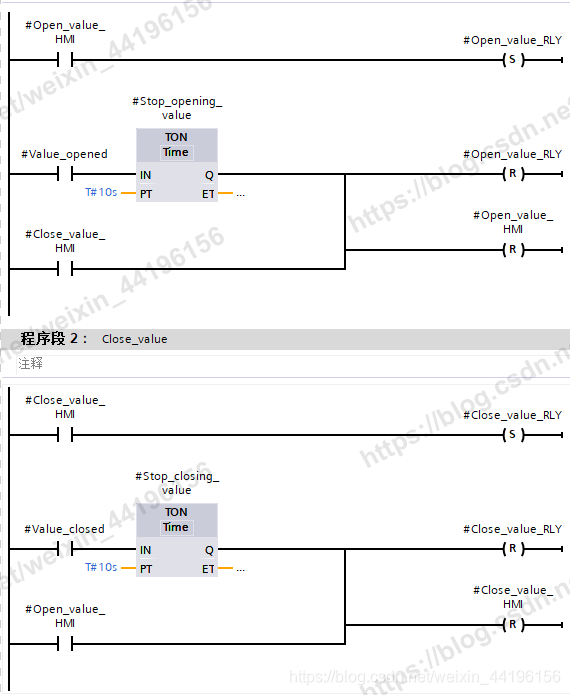

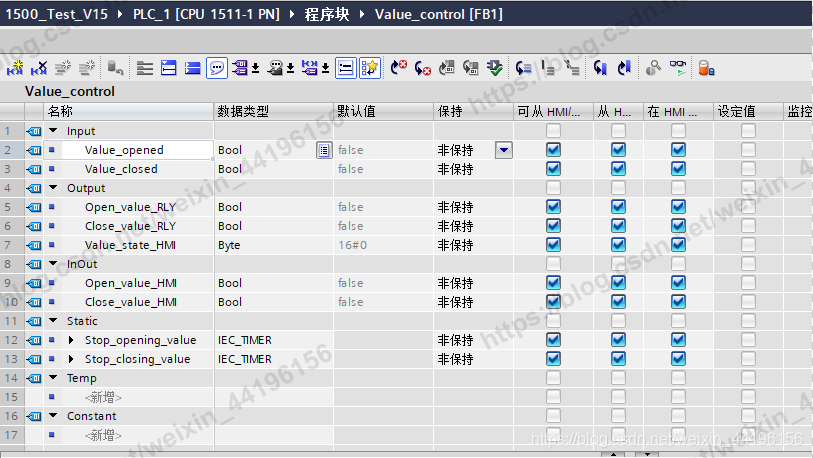

因为要用到好多TON定时器，所以创建一个FB块，在Static里面声明，这样每次调用该FB块都会在其DB块里面自动生成IEC_Timer数据。

程序如下：

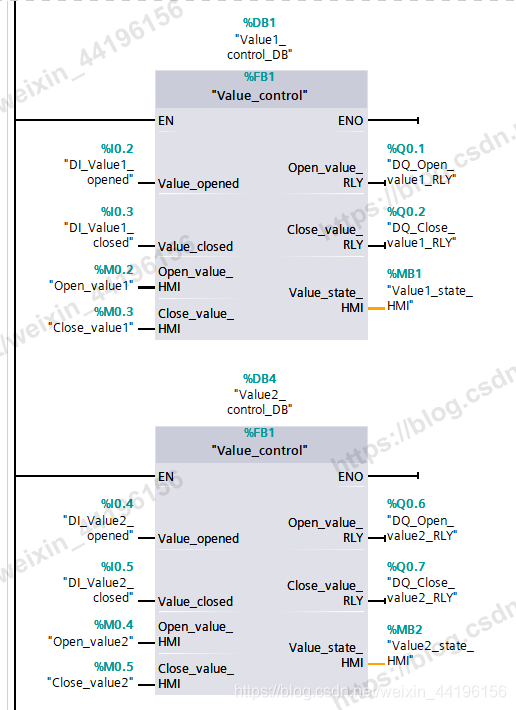

主函数里调用是这么个情况，然后添加变量就行了。
